En los sistemas eléctricos modernos, la seguridad y la claridad lo son todo. Ya sea que esté cableado un nuevo dispositivo, reemplazar un cable de alimentación antiguo o instalar electrodomésticos en un entorno residencial, comercial o industrial, es esencial comprender el código de color para un cable de alimentación de 3 hilos . Los cables de alimentación pueden parecer engañosamente simples, pero el color de cada cable tiene un propósito crítico para garantizar la funcionalidad adecuada, prevenir las descargas eléctricas y mantener el cumplimiento de los estándares eléctricos. Este artículo explorará en profundidad la codificación de color de los cables de alimentación de 3 hilos, los estándares comunes en las regiones, los protocolos de seguridad asociados y las preguntas con frecuencia que todo técnico, ingeniero o propietario debe entender.
Un cable de alimentación de 3 hilos generalmente incluye tres conductores: caliente (vivo), neutral y tierra. Cada uno de estos juega un papel vital en el flujo de electricidad. El cable caliente lleva la corriente desde la fuente de alimentación al dispositivo; El cable neutral completa el circuito llevando la corriente de regreso a la fuente, y el cable de tierra proporciona una ruta segura para la corriente callejera en caso de falla.

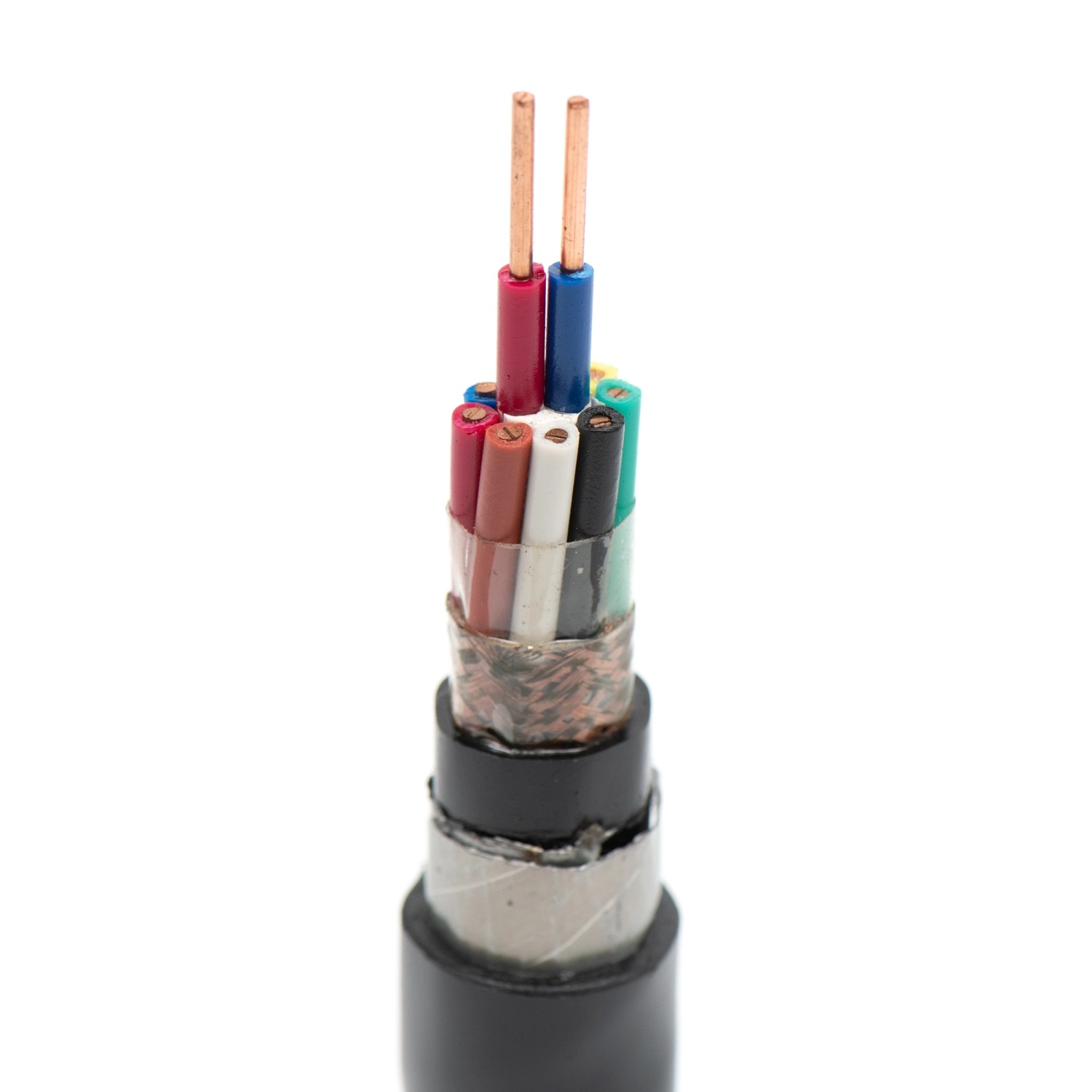

La codificación de color de estos cables no es aleatoria. Es un sistema universalmente reconocido destinado a evitar confusiones y prevenir accidentes. En un típico cable de alimentación de 3 hilos de América del Norte, el esquema de color es el siguiente:
| Función de alambre | Función |
|---|---|
| Hot (en vivo) | Negro o rojo |
| Neutral | Blanco |
| Suelo | Verde o desnudo |
Comprender esta distribución ayuda a identificar las funciones del cable durante la instalación o reparación. Mientras que los cables calientes y neutros forman el circuito eléctrico principal, el cable de tierra existe únicamente como un mecanismo de seguridad, y identificarlo mal puede ser extremadamente peligroso.
Sí, diferencias regionales en los códigos de color de cables existen , y comprenderlos es crucial cuando se trabaja con equipos importados o realizando instalaciones transfronterizas. A continuación se muestra una tabla de comparación para códigos de color entre América del Norte y Europa :
| de color de cable | América del Norte | Europa (IEC) |
|---|---|---|
| Hot (en vivo) | Negro o rojo | Marrón |
| Neutral | Blanco | Azul |
| Tierra (tierra) | Verde o desnudo | Verde/amarillo |
Por ejemplo, en los sistemas europeos , el cable caliente es marrón , el neutral es azul y el suelo es un conductor de rayas verde/amarillo . Interpretar mal estos códigos de color puede conducir a un mal cableado peligroso, particularmente en aplicaciones internacionales.
En Australia y el Reino Unido, el mismo estándar IEC (Comisión Electrotécnica Internacional) es ampliamente seguido, con desviaciones menores en los sistemas más antiguos. Por lo tanto, los electricistas siempre deben identificar la región de origen antes de continuar con cualquier tarea de cableado.
¿Alguna vez se preguntó por qué se eligen estos colores específicos? No es arbitrario. La selección se basa en la visibilidad, la identificación del riesgo y la durabilidad a largo plazo en diversas condiciones de funcionamiento.
Negro o rojo (caliente) : estos colores son audaces y señalan el peligro o el flujo de corriente activa, lo que exige precaución.
Blanco (neutral) : elegido por su neutralidad y contraste con el cable vivo.
Cobre verde o desnudo (tierra) : el verde simboliza la seguridad y la tierra en muchas culturas, alineándose con el propósito de la conexión a tierra.
La psicología del color juega un papel sutil pero importante en la reducción de los errores de cableado. En entornos con poca luz, como sótanos o sitios industriales, la distinción clara del color se vuelve aún más esencial.
Además, el aislamiento del cable se prueba para detectar resistencia al calor, abrasión y exposición química , lo que garantiza que el color permanezca intacto durante toda la vida útil del cable . Esta longevidad es vital para mantener la claridad durante los años de mantenimiento después de la instalación.
El cableado incorrecto puede causar cortocircuitos, descargas eléctricas, falla del equipo y, en casos severos, incendios o muertes . Uno de los errores más comunes es cambiar los cables neutros y calientes. Esto puede parecer inofensivo al principio porque el dispositivo aún puede funcionar, pero la carcasa de metal o el chasis podría ser energizado, lo que representa un riesgo mortal.
Otro error común es omitir el cable de tierra, especialmente en casas más antiguas o reparaciones de bricolaje. Si bien el dispositivo puede parecer funcionar sin conexión a tierra, pierde su mecanismo de seguridad esencial, especialmente para los electrodomésticos de metal.
Identificar y conectar correctamente cada cable codificado por colores asegura:
Operación de electrodoméstico seguro
Prevención de la descarga eléctrica
Cumplimiento de códigos eléctricos (por ejemplo, NEC en los Estados Unidos)
Vida útil del equipo extendido
En todos los casos, siempre apague la fuente de alimentación principal antes de trabajar en cualquier sistema eléctrico y verifique las conexiones con un multímetro.
P1: ¿Puedo usar un cable de 2 hilos en lugar de un cable de 3 hilos?
A1: Depende del dispositivo. Algunos electrodomésticos son de doble aislamiento y solo requieren dos cables (calientes y neutrales). Sin embargo, los dispositivos con piezas metálicas expuestas generalmente requieren un cable de tierra para la seguridad. Nunca reemplace un cable de 3 hilos con uno de 2 hilos a menos que esté absolutamente seguro de que es seguro y compatible con el código.
P2: ¿Qué pasa si los colores no coinciden en el cableado de mi casa más antiguo?
A2: los sistemas más antiguos pueden usar colores diferentes o descoloridos. En tales casos, use un multímetro para identificar la función de cada cable o consultar a un electricista con licencia.
P3: ¿Se estandarizan los colores del cable a nivel mundial?
A3: No, varían según la región. Siempre consulte los códigos eléctricos locales o verifique la documentación del producto cuando trabaje con sistemas internacionales.
P4: ¿Qué herramientas necesito para probar las funciones de cable de manera segura?
A4: un multímetro digital, probador de voltaje y strippers de alambre son esenciales. Nunca asuma el color solo; Siempre pruebe antes de hacer cualquier conexión.
P5: ¿Por qué mi cable de tierra no tiene aislamiento?
A5: En muchos sistemas norteamericanos, el cable de tierra es de cobre desnudo. Esto es estándar y seguro, siempre que esté correctamente conectado y asegurado.
Al manejar un cable de alimentación de 3 hilos , ya sea para reemplazo, extensión o instalación inicial, siga estas mejores prácticas para garantizar la seguridad y la durabilidad:
Verifique dos veces los códigos de color utilizando un probador de voltaje o multímetro.
Inspeccione la condición del cable : cualquier signo de deshilachado, quema o corrosión debe provocar un reemplazo.
Use tubos de shrink de calor o cinta eléctrica para un aislamiento seguro después de las conexiones.
Asegure todas las conexiones con conectores de alambre aprobados o terminales de tornillo.
Etiquete los cables , especialmente cuando los códigos de color no son estándar o no están claros debido a la edad.
Siga los códigos eléctricos locales para el medidor de cables, la compatibilidad del interruptor y los métodos de instalación.
La gestión adecuada del cable y la adherencia a los códigos de seguridad pueden evitar la mayoría de los accidentes eléctricos. Ya sea que sea un electricista profesional o un entusiasta de bricolaje cuidadoso, nunca subestimes la importancia de los sistemas de cableado codificados por colores.
