Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Características clave
Cumplimiento : Cumplir totalmente con AS/NZS 3560.1 y probado para cumplir con IEC 60502-1 para la confiabilidad internacional.
Resistencia a la intemperie : el aislamiento XLPE estabilizado con UV resiste temperaturas extremas (-40 ° C a +90 ° C) y exposición al sol prolongada.
Resistencia mecánica : los conductores de aleación de aluminio (AAAC) proporcionan alta resistencia a la tracción, resistencia a la flacidez y al daño físico.
Seguridad : el cable integrado de mensajero neutral garantiza el cumplimiento de la conexión a tierra y reduce la complejidad de la instalación.
Protección contra la corrosión : el recubrimiento contra la oxidación en los conductores previene la degradación en las áreas costeras o de alta humedad.
Aplicaciones
Distribución de energía superior en zonas rurales, suburbanas e industriales.
Proyectos de energía renovable (granjas solares, turbinas eólicas).
Fuente de energía temporal para sitios de construcción.
Modelo | Sp Ecificación |
---|---|
Estándar | AS/NZS 3560.1, IEC 60502-1 |
Voltaje nominal | 0.6/1KV |
Material conductor | Aleación de aluminio (AAAC) / aluminio (AAC) |
Material de aislamiento | El polietileno reticulado resistente a los rayos UV (XLPE) |
Material de la chaqueta | HDPE negro (polietileno de alta densidad) |
Configuración de núcleo | 3/4/5 núcleos + cable de mensajero neutral integrado (opcional) |
Rango de temperatura | -40 ° C a +90 ° C |
Radio de flexión mínimo | 10 × diámetro de cable |
Resistencia a la tracción | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Rendimiento de fuego | Retardante de llama (IEC 60332-1) |
Tamaños disponibles
de parámetros | Tamaño del conductor (mm²) | Espesor de aislamiento (mm) | Diámetro general (mm) | aprox. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
Cable agrupado aéreo de 0.6 / 1 kV ( ABC ) ( Australia / Nueva Zelanda S Tandard)
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3.00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Calidad certificada : Probado independientemente por SGS e Intertek para el cumplimiento AS/NZS 3560.1.
Vida útil larga : más de 30 años de operación confiable en regiones costeras, desérticas y alpinas.
Instalación fácil : los paquetes previamente ensamblados reducen el tiempo de trabajo en un 40% en comparación con el cableado tradicional.
Sostenibilidad : los materiales reciclables se alinean con las iniciativas de energía limpia de Australia.
Características clave
Cumplimiento : Cumplir totalmente con AS/NZS 3560.1 y probado para cumplir con IEC 60502-1 para la confiabilidad internacional.
Resistencia a la intemperie : el aislamiento XLPE estabilizado con UV resiste temperaturas extremas (-40 ° C a +90 ° C) y exposición al sol prolongada.
Resistencia mecánica : los conductores de aleación de aluminio (AAAC) proporcionan alta resistencia a la tracción, resistencia a la flacidez y al daño físico.
Seguridad : el cable integrado de mensajero neutral garantiza el cumplimiento de la conexión a tierra y reduce la complejidad de la instalación.
Protección contra la corrosión : el recubrimiento contra la oxidación en los conductores previene la degradación en las áreas costeras o de alta humedad.
Aplicaciones
Distribución de energía superior en zonas rurales, suburbanas e industriales.
Proyectos de energía renovable (granjas solares, turbinas eólicas).
Fuente de energía temporal para sitios de construcción.
Modelo | Sp Ecificación |
---|---|
Estándar | AS/NZS 3560.1, IEC 60502-1 |
Voltaje nominal | 0.6/1KV |
Material conductor | Aleación de aluminio (AAAC) / aluminio (AAC) |
Material de aislamiento | El polietileno reticulado resistente a los rayos UV (XLPE) |
Material de la chaqueta | HDPE negro (polietileno de alta densidad) |
Configuración de núcleo | 3/4/5 núcleos + cable de mensajero neutral integrado (opcional) |
Rango de temperatura | -40 ° C a +90 ° C |
Radio de flexión mínimo | 10 × diámetro de cable |
Resistencia a la tracción | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Rendimiento de fuego | Retardante de llama (IEC 60332-1) |
Tamaños disponibles
de parámetros | Tamaño del conductor (mm²) | Espesor de aislamiento (mm) | Diámetro general (mm) | aprox. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
Cable agrupado aéreo de 0.6 / 1 kV ( ABC ) ( Australia / Nueva Zelanda S Tandard)
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3.00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Calidad certificada : Probado independientemente por SGS e Intertek para el cumplimiento AS/NZS 3560.1.
Vida útil larga : más de 30 años de operación confiable en regiones costeras, desérticas y alpinas.
Instalación fácil : los paquetes previamente ensamblados reducen el tiempo de trabajo en un 40% en comparación con el cableado tradicional.
Sostenibilidad : los materiales reciclables se alinean con las iniciativas de energía limpia de Australia.
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
Código: ABC 11KV.
Normas: Sans 1713.

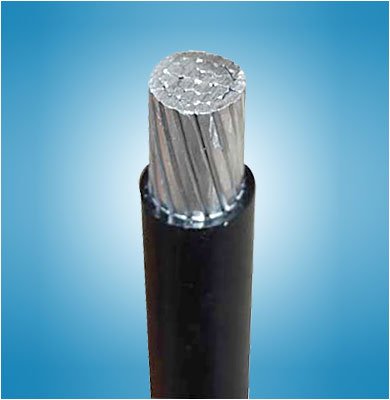

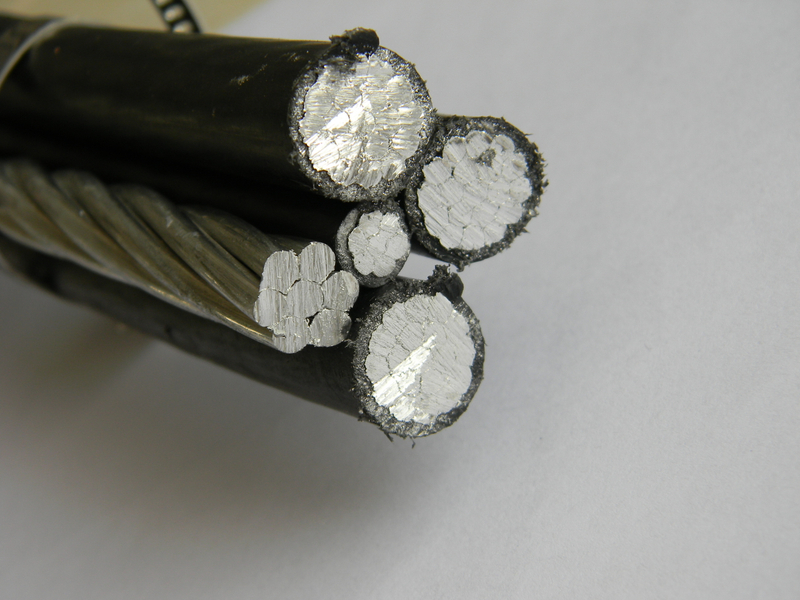

Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
