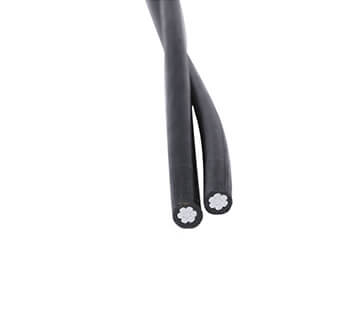

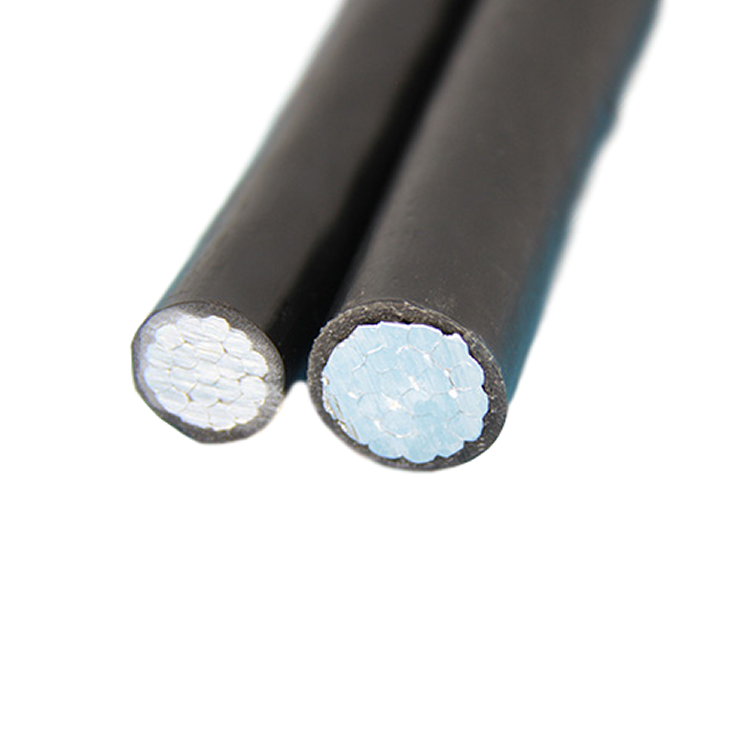

El cable aéreo (ABC) que cumple con los estándares IEC y británicos es una solución revolucionaria de distribución de energía superior diseñada para transmisión de electricidad segura y eficiente en áreas densamente pobladas. Este sistema de cable consiste en múltiples conductores aislados unidos junto con una unión externa duradera, creando un conjunto compacto y resistente a la intemperie que minimiza el riesgo de contacto accidental y cortocircuitos. Los conductores generalmente están hechos de aluminio o cobre de alta pureza, dependiendo de requisitos de aplicación específicos, y están aislados con polietileno reticulado (XLPE) o polietileno (PE) para propiedades eléctricas y mecánicas superiores.
Al cumplir con IEC 60228 (conductores) y estándar británico BS 7870 (cables agrupados aéreos), esta solución garantiza la compatibilidad con las redes de energía globales mientras se adhiere a estrictos criterios de seguridad y rendimiento. El diseño agrupado reduce la necesidad de un aislamiento adicional entre las fases, lo que permite un espacio más cercano de los conductores e instalaciones de eficiencia espacial, particularmente en entornos urbanos donde las líneas aéreas deben coexistir con edificios, árboles y otras infraestructuras.
Seguridad mejorada : los conductores totalmente aislados eliminan el riesgo de contacto directo con cables vivos, reduciendo la probabilidad de accidentes eléctricos para peatones, trabajadores y vida silvestre. La agrupación también minimiza las fallas de fase a fase causadas por factores externos como ramas de árbol o escombros.
Optimización del espacio : la estructura bundled compacta permite requisitos de derecho de paso más estrechos, lo que lo hace ideal para áreas urbanas con espacio limitado. Se puede instalar a alturas más bajas que los sistemas tradicionales de conductores abiertos, mejorando la compatibilidad estética con los paisajes urbanos.
Alta resistencia mecánica : el material de unión está diseñado para soportar vientos fuertes, nieve pesada y cargas de hielo, asegurando la integridad estructural en condiciones climáticas extremas. Los conductores aislados resisten la abrasión y la corrosión química, extendiendo la vida útil del cable.
Cumplimiento de los estándares : certificado a los estándares IEC y británicos, el sistema ABC garantiza la interoperabilidad con infraestructura existente y cumple con las rigurosas pruebas de conductividad eléctrica, resistencia a aislamiento y retraso de la llama.
Bajo mantenimiento : el diseño completamente cerrado reduce la necesidad de inspecciones y reparaciones frecuentes, ya que el aislamiento protege a los conductores del daño ambiental. Esto da como resultado costos de ciclo de vida más bajos en comparación con las líneas generales tradicionales.
Áreas residenciales : distribuye de forma segura la energía en los vecindarios, minimizando el riesgo de accidentes de la caída de las ramas o el contacto con los edificios.
Zonas industriales : proporciona un poder confiable para fábricas y maquinaria pesada, incluso en entornos con altos niveles de polvo, humedad o vapores químicos.
Regiones costeras : el aislamiento resistente a la corrosión y los materiales de unión lo hacen adecuado para áreas con alto contenido de sal en el aire, evitando la degradación del conductor.
Áreas montañosas/desafiadas al terreno : el diseño agrupado reduce el impacto de los fuertes vientos y el terreno desigual, asegurando la transmisión de energía estable en paisajes resistentes.
Sistemas de ferrocarril y tránsito : potencia de líneas superiores para trenes y tranvías, que ofrece una solución segura y eficiente en el espacio para corredores de tránsito.
P: ¿Se puede utilizar el sistema ABC para aplicaciones de bajo y alto voltaje?
R: Sí, está disponible en clases de voltaje que van desde 1KV a 36KV, adecuado para redes de distribución en diversos configuraciones.
P: ¿Cómo afecta la agrupación el rendimiento térmico del cable??
R: El diseño incluye consideraciones de gestión térmica, y los materiales de aislamiento tienen una alta resistencia al calor para garantizar una operación segura dentro de los límites de corriente nominal.
P: ¿El material de unión es resistente a los rayos UV?
R: Sí, la unión está hecha de polímeros estabilizados con UV que evitan la degradación de la exposición prolongada a la luz solar, asegurando la integridad estructural a largo plazo.
P: ¿El sistema ABC requiere un equipo de instalación especial??
R: Se pueden utilizar herramientas de instalación de línea aérea estándar, aunque se recomienda capacitación en técnicas de agrupación para garantizar un espacio y tensiones adecuados para conductores.
Especificación | de componentes |
---|---|
Conductores de fase | Core de aleación de aluminio + aislamiento PE/XLPE |
Mensajero neutral | AAAC o hilo de acero galvanizado (opcional) |
Diseño de paquetes | Variantes autosuficientes o con soporte neutral |
Núcleos opcionales | Núcleos auxiliares para sistemas de iluminación/control |
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
El cable aéreo (ABC) que cumple con los estándares IEC y británicos es una solución revolucionaria de distribución de energía superior diseñada para transmisión de electricidad segura y eficiente en áreas densamente pobladas. Este sistema de cable consiste en múltiples conductores aislados unidos junto con una unión externa duradera, creando un conjunto compacto y resistente a la intemperie que minimiza el riesgo de contacto accidental y cortocircuitos. Los conductores generalmente están hechos de aluminio o cobre de alta pureza, dependiendo de requisitos de aplicación específicos, y están aislados con polietileno reticulado (XLPE) o polietileno (PE) para propiedades eléctricas y mecánicas superiores.
Al cumplir con IEC 60228 (conductores) y estándar británico BS 7870 (cables agrupados aéreos), esta solución garantiza la compatibilidad con las redes de energía globales mientras se adhiere a estrictos criterios de seguridad y rendimiento. El diseño agrupado reduce la necesidad de un aislamiento adicional entre las fases, lo que permite un espacio más cercano de los conductores e instalaciones de eficiencia espacial, particularmente en entornos urbanos donde las líneas aéreas deben coexistir con edificios, árboles y otras infraestructuras.
Seguridad mejorada : los conductores totalmente aislados eliminan el riesgo de contacto directo con cables vivos, reduciendo la probabilidad de accidentes eléctricos para peatones, trabajadores y vida silvestre. La agrupación también minimiza las fallas de fase a fase causadas por factores externos como ramas de árbol o escombros.
Optimización del espacio : la estructura bundled compacta permite requisitos de derecho de paso más estrechos, lo que lo hace ideal para áreas urbanas con espacio limitado. Se puede instalar a alturas más bajas que los sistemas tradicionales de conductores abiertos, mejorando la compatibilidad estética con los paisajes urbanos.
Alta resistencia mecánica : el material de unión está diseñado para soportar vientos fuertes, nieve pesada y cargas de hielo, asegurando la integridad estructural en condiciones climáticas extremas. Los conductores aislados resisten la abrasión y la corrosión química, extendiendo la vida útil del cable.
Cumplimiento de los estándares : certificado a los estándares IEC y británicos, el sistema ABC garantiza la interoperabilidad con infraestructura existente y cumple con las rigurosas pruebas de conductividad eléctrica, resistencia a aislamiento y retraso de la llama.
Bajo mantenimiento : el diseño completamente cerrado reduce la necesidad de inspecciones y reparaciones frecuentes, ya que el aislamiento protege a los conductores del daño ambiental. Esto da como resultado costos de ciclo de vida más bajos en comparación con las líneas generales tradicionales.
Áreas residenciales : distribuye de forma segura la energía en los vecindarios, minimizando el riesgo de accidentes de la caída de las ramas o el contacto con los edificios.
Zonas industriales : proporciona un poder confiable para fábricas y maquinaria pesada, incluso en entornos con altos niveles de polvo, humedad o vapores químicos.
Regiones costeras : el aislamiento resistente a la corrosión y los materiales de unión lo hacen adecuado para áreas con alto contenido de sal en el aire, evitando la degradación del conductor.
Áreas montañosas/desafiadas al terreno : el diseño agrupado reduce el impacto de los fuertes vientos y el terreno desigual, asegurando la transmisión de energía estable en paisajes resistentes.
Sistemas de ferrocarril y tránsito : potencia de líneas superiores para trenes y tranvías, que ofrece una solución segura y eficiente en el espacio para corredores de tránsito.
P: ¿Se puede utilizar el sistema ABC para aplicaciones de bajo y alto voltaje?
R: Sí, está disponible en clases de voltaje que van desde 1KV a 36KV, adecuado para redes de distribución en diversos configuraciones.
P: ¿Cómo afecta la agrupación el rendimiento térmico del cable??
R: El diseño incluye consideraciones de gestión térmica, y los materiales de aislamiento tienen una alta resistencia al calor para garantizar una operación segura dentro de los límites de corriente nominal.
P: ¿El material de unión es resistente a los rayos UV?
R: Sí, la unión está hecha de polímeros estabilizados con UV que evitan la degradación de la exposición prolongada a la luz solar, asegurando la integridad estructural a largo plazo.
P: ¿El sistema ABC requiere un equipo de instalación especial??
R: Se pueden utilizar herramientas de instalación de línea aérea estándar, aunque se recomienda capacitación en técnicas de agrupación para garantizar un espacio y tensiones adecuados para conductores.
Especificación | de componentes |
---|---|
Conductores de fase | Core de aleación de aluminio + aislamiento PE/XLPE |
Mensajero neutral | AAAC o hilo de acero galvanizado (opcional) |
Diseño de paquetes | Variantes autosuficientes o con soporte neutral |
Núcleos opcionales | Núcleos auxiliares para sistemas de iluminación/control |
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
1*16+16 | 7/1.70 | 1.30 |
2*16+16 | 7/1.70 | 1.30 |
3*16+16 | 7/1.70 | 1.30 |
4*16 | 7/1.70 | 1.30 |
1*25+25 | 7/2.10 | 1.30 |
2*25+25 | 7/2.10 | 1.30 |
3*25+25 | 7/2.10 | 1.30 |
4*25 | 7/2.10 | 1.30 |
1*35+35 | 7/2.50 | 1.30 |
Área nominal | Número/diámetro. | Espesor de aislamiento |
mm² | mm | mm |
2*35+35 | 7/2.50 | 1.30 |
3*35+35 | 7/2.50 | 1.30 |
4*35 | 7/2.50 | 1.30 |
1*50+50 | 7/3.0 | 1.50 |
3*50+50 | 7/3.0 | 1.50 |
1*70+70 | 19/2.10 | 1.50 |
3*70+70 | 19/2.10 | 1.50 |
3*95+95 | 19/2.50 | 1.60 |
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
