200 carretes/hora de bobina automática para la electrónica

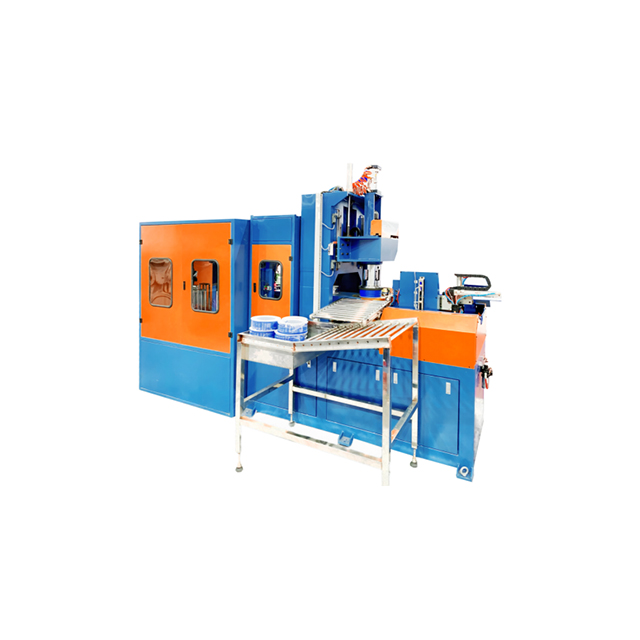

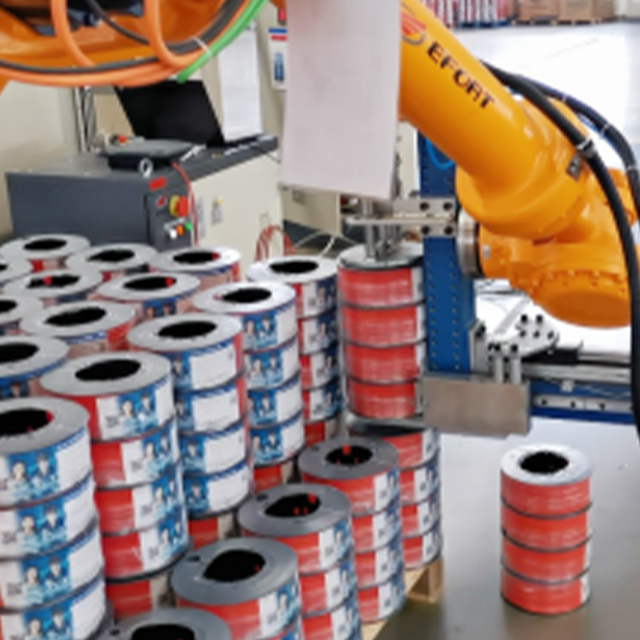

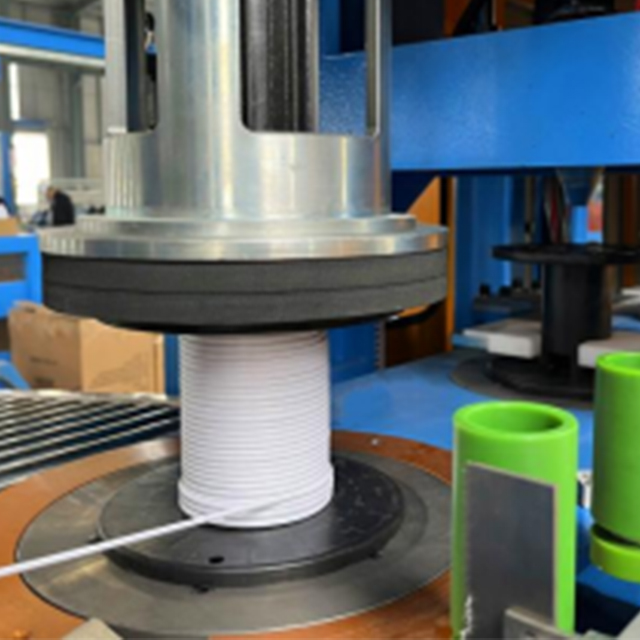

Sistema de bobinado automático inteligente – Máquina bobinadora robótica inteligente

Descripción general del producto

Este avanzado sistema de bobinado automático elimina las inconsistencias del bobinado manual al integrar robótica inteligente y monitoreo de calidad en tiempo real. Capaz de manejar pesos de carrete que van desde 0,5 kg a 5 kg con una precisión incomparable, este sistema está diseñado para instalaciones de fabricación de productos electrónicos de gran volumen, líneas de ensamblaje de cables y plantas de procesamiento de cables.

Ya sea que produzca cables de calibre fino para microelectrónica (p. ej., AWG 30, 0,25 mm) o cables más pesados ​​para aplicaciones de energía (p. ej., AWG 10, 2,6 mm), su sistema de control de tensión adaptativo garantiza una formación uniforme de la bobina con tolerancias de bobinado dentro de ±0,5 mm.

Diseñado para integrarse perfectamente en ecosistemas de fábricas inteligentes, este sistema se conecta con MES (Sistemas de ejecución de fabricación) para una trazabilidad completa de la producción, que incluye:

• Seguimiento de lotes: por carrete, turno o ciclo de producción

• Registro de datos de calidad: tensión, velocidad, longitud y eventos de falla

• Monitoreo de OEE en tiempo real: efectividad general del equipo

• Diagnóstico remoto: alertas de mantenimiento predictivo

Esto lo convierte en un activo indispensable para los fabricantes de:

• Arneses de cables (automotriz, aeroespacial, industrial)

• Bobinas para solenoides y relés.

• Devanados de precisión para dispositivos médicos.

• Cableado de sensores para IoT y electrónica de consumo

---

Características clave

Velocidad ultraalta

• Tasa de producción: 200 bobinas por hora, una mejora del 30 % con respecto a los métodos manuales convencionales

• Operación continua: Mantiene una producción constante durante la operación 24 horas al día, 7 días a la semana gracias a:

• Estructura mecánica robusta (bastidor de hierro fundido, montaje con amortiguación de vibraciones)

• Sistema de gestión térmica (enfriamiento por aire forzado de motores y variadores)

• Cambio automático de carrete (opcional: reduce el tiempo de inactividad entre ciclos)

Control de tensión inteligente

• Emplea servomotores duales de alta precisión combinados con celdas de carga que toman muestras de datos de tensión 1000 veces por segundo.

• Mantiene la tensión con una precisión de ±1 % en diámetros de alambre de 0,05 mm a 2,5 mm

• Previene:

• Estiramiento del alambre (tensión excesiva)

• Deformación del alambre (tensión insuficiente que provoca que las bobinas se aflojen)

• Rotura de alambre (picos repentinos de tensión)

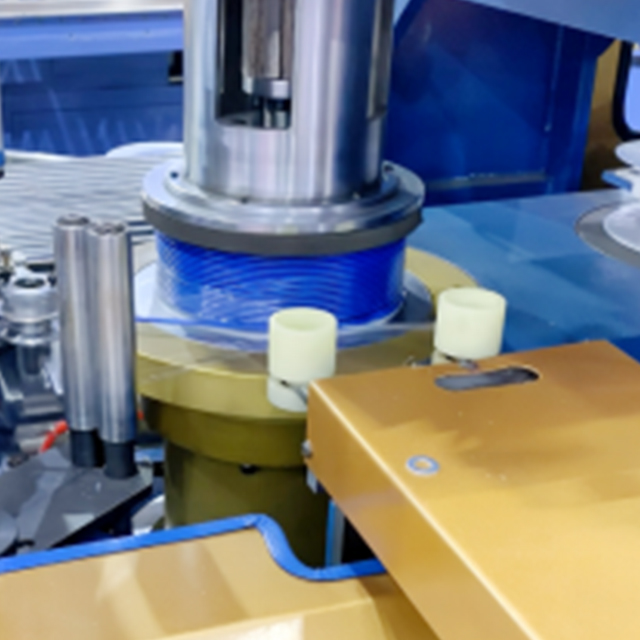

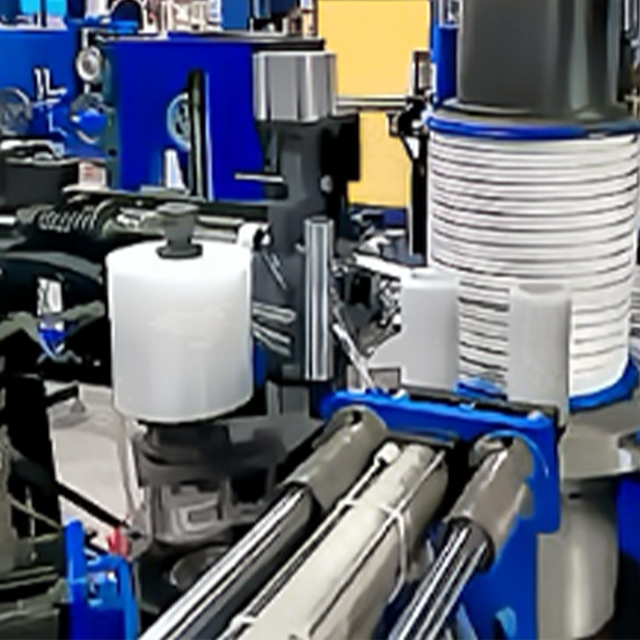

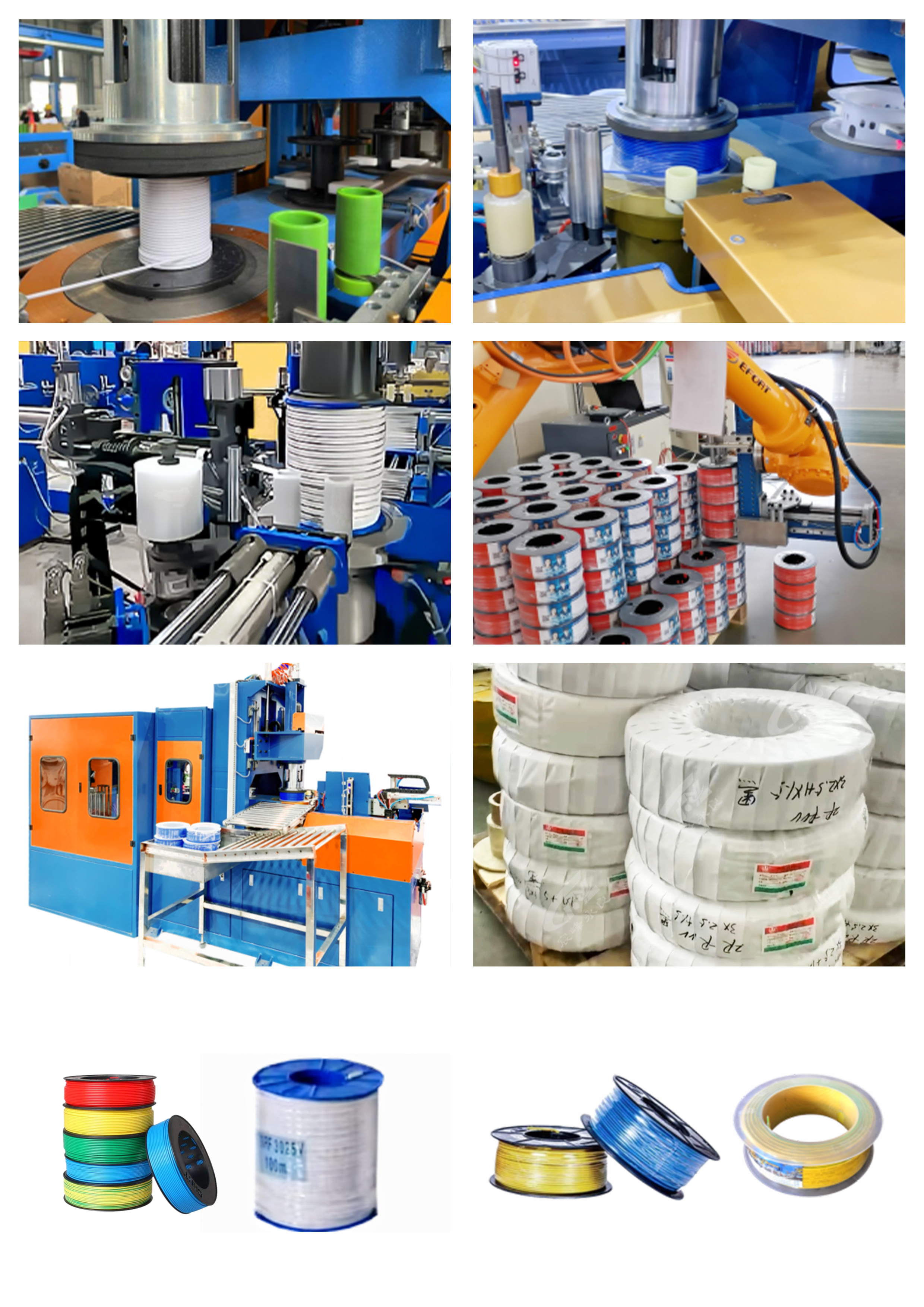

Compatibilidad multiformato

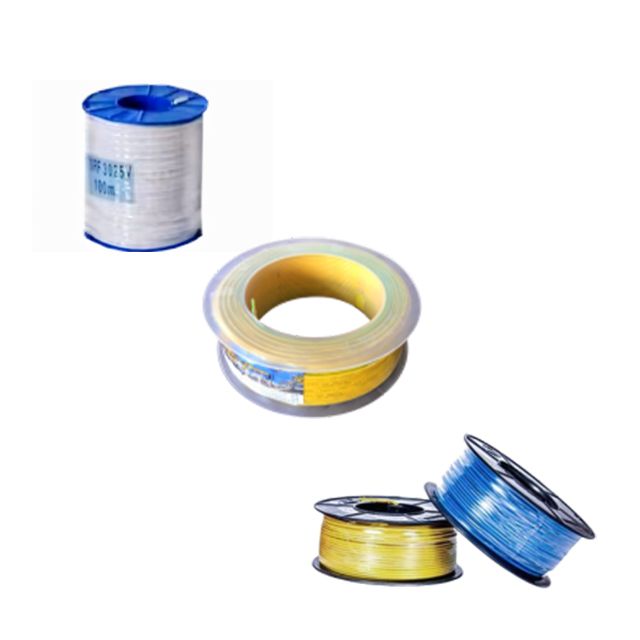

Admite una amplia gama de especificaciones de carretes:

Las herramientas de cambio rápido permiten transiciones de formato en menos de 10 minutos, lo que reduce el tiempo de inactividad por cambio.

Interfaz fácil de usar

• Controlador PLC con pantalla táctil de 15 pulgadas con HMI (interfaz hombre-máquina) intuitiva

• Almacena hasta 100 recetas de producción (tamaño de carrete, calibre de alambre, patrón de bobinado, perfil de tensión)

• Monitoreo en tiempo real de parámetros clave:

• Velocidad de bobinado (m/min)

• Tensión (N o gf)

• Longitud de la bobina (m)

• Porcentaje de llenado del carrete

• Condiciones de fallo (rotura de hilo, desviación de tensión, atasco de bobina)

• Alertas instantáneas para condiciones inusuales:

• Detección de rotura de cables

• Desviación de tensión más allá de los límites establecidos

• Bobina llena (parada automática o solicitud de cambio de bobina)

Características técnicas adicionales

---

Especificaciones técnicas

---

Comparación: sistema de bobinado automático versus bobinado manual

---

Aplicaciones

Electrónica de Consumo

Ofrece un bobinado preciso para cableado interno en:

• Smartphones (bobinas de carga, cables de antena)

• Laptops y tablets (cables de pantalla, cableado de batería)

• Dispositivos IoT (cables de sensores, cables de alimentación)

• Wearables (relojes inteligentes, rastreadores de actividad física)

• Electrodomésticos (bobinados de motor, cableado de control)

En estas aplicaciones, el diseño compacto de la bobina y la longitud constante del cable son fundamentales para:

• Miniaturización del producto (adaptación de más funciones en espacios más pequeños)

• Fiabilidad del rendimiento (propiedades eléctricas consistentes)

• Automatización de ensamblaje (longitudes de cable precisas para inserción robótica)

Industria automotriz

Produce bobinas de alta calidad para:

• Solenoide automotriz (control de transmisión, inyección de combustible)

• Sistemas de encendido (bobinas de encendido, sensores de cigüeñal)

• Mazos de cables de sensores (ABS, airbag, asistente de aparcamiento)

• Componentes de vehículos eléctricos (EV) (gestión de baterías, control de motores)

• Sistemas de iluminación (bobinas de controlador LED, balastros)

Cumple con los estrictos requisitos de durabilidad de IATF 16949 (gestión de calidad automotriz) e ISO 16750 (pruebas ambientales para sistemas eléctricos).

Dispositivos médicos

Fabrica bobinas de precisión para equipos médicos críticos, que incluyen:

• Máquinas de resonancia magnética (bobinas de gradiente, bobinas de RF)

• Marcapasos (cables y bobinas detectoras)

• Desfibriladores (bobinas de carga de alto voltaje)

• Robots quirúrgicos (cableado de codificadores, bobinas de motor)

• Diagnóstico por imágenes (TC, ecografía, bobinas de rayos X)

En aplicaciones médicas, la uniformidad de la bobina impacta directamente:

• Precisión del dispositivo (integridad de la señal, reducción de ruido)

• Seguridad del paciente (operación confiable, sin fallas intermitentes)

• Cumplimiento normativo (FDA, CE, ISO 13485)

Aplicaciones adicionales

---

Preguntas frecuentes (ampliadas)

P: ¿Puede manejar cables de hilos múltiples?

R: Sí. El sistema está diseñado específicamente para procesar cables trenzados y de núcleo sólido con igual precisión. Sus guías de alambre ajustables y sus ajustes de tensión variables se adaptan a diferentes recuentos de hilos:

• 7 hilos (cable flexible estándar)

• 19 hilos (cable de alta flexibilidad)

• 37 hilos (alambre ultraflexible)

Todo sin comprometer la calidad de la bobina, la consistencia de la tensión o la precisión del bobinado.

P: ¿Cuál es la longitud mínima del cable por carrete?

R: El sistema puede procesar de manera confiable cables de hasta 500 mm, lo que lo hace adecuado para:

• Creación de prototipos (tiradas cortas para el desarrollo de nuevos productos)

• Producción en lotes pequeños (pedidos personalizados, pruebas piloto)

• Entornos de I+D (pruebas de nuevos materiales de alambre o diseños de carretes)

• Conjuntos de cables personalizados (longitudes no estándar)

Para longitudes más largas, el sistema puede manejar hasta 5000 metros por carrete, según el calibre del cable y el tamaño del carrete.

P: ¿Se requiere mantenimiento con frecuencia?

R: El diseño del sistema prioriza el bajo mantenimiento con:

• Cojinetes cerámicos autolubricantes: sin engrasadores ni lubricación periódica

• Componentes de transmisión sellados: evitan la entrada de polvo y residuos

• Arquitectura modular: simplifica el reemplazo de piezas (no se requieren herramientas especiales)

Se recomienda el mantenimiento de rutina cada 2000 horas de funcionamiento (aproximadamente de 3 a 6 meses de funcionamiento continuo) y normalmente consiste en:

• Cambios de filtro (filtros de entrada del ventilador de refrigeración)

• Comprobaciones de calibración de tensión (utilizando pesas de prueba suministradas)

• Inspección de la guía de alambre (verificación de desgaste, reemplazo si es necesario)

P: ¿Se integra con las líneas de producción existentes?

R: Sí. El sistema ofrece compatibilidad plug-and-play con:

• Puestos de compensación de cables (control de tensión activo o pasivo)

• Máquinas cortadoras y peladoras de alambre (para alimentación de alambre precortado)

• Sistemas transportadores (para manipulación automatizada de carretes)

• Sistemas MES y ERP (a través de Ethernet/IP, Modbus TCP o Profinet)

P: ¿Cuál es el retorno de la inversión (ROI) típico?

R: Basado en volúmenes de producción típicos:

• Ahorro de mano de obra: reducción del 50 al 75 % en la mano de obra de bobinado

• Mejora de la calidad: reducción de la tasa de rechazo (del 2 al 5 % hasta <0,5 %)

• Mayor rendimiento: 30 % más carretes por hora

• Período típico de retorno de la inversión: 6 a 12 meses

---

Cumplimiento y Certificaciones

---

Embalaje y envío

Métodos de envío:

• Transporte marítimo: estándar (el contenedor de 20 pies puede contener de 4 a 6 unidades)

• Transporte aéreo: disponible para pedidos urgentes

• Transporte terrestre – entrega regional

Documentación incluida:

• Lista de embalaje

• Factura comercial

• Manual de instalación

• esquemas electricos

• Informe de prueba (aceptación de fábrica)

---

Información de pedido

Opciones:

• Cambiador de carrete automático (reduce el tiempo de inactividad)

• Módulo de comunicación Ethernet/IP o Profinet

• Módem de diagnóstico remoto (para mantenimiento predictivo)

• Adaptadores de carrete personalizados (para diseños de carrete no estándar)
