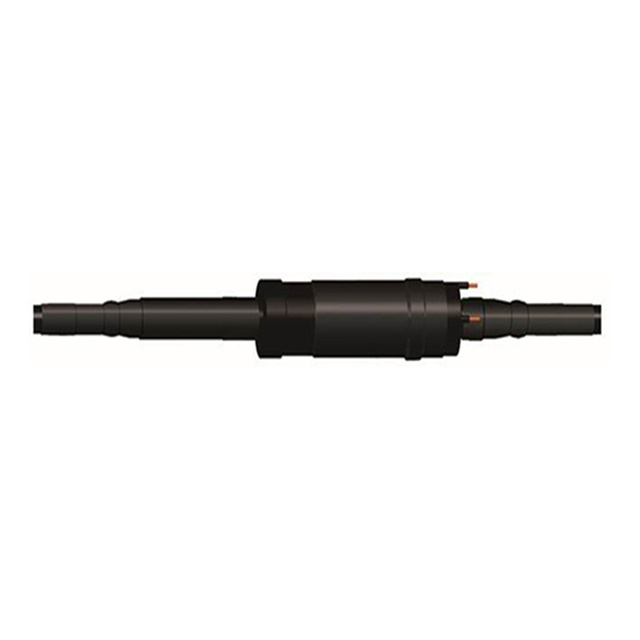

La junta de cable de alimentación de tipo 64/110kV totalmente fabricada es una solución pre-diseñada diseñada para una conexión confiable y eficiente de cables de energía de alto voltaje en sistemas subterráneos y superiores. Esta junta elimina el procesamiento de aislamiento en el sitio al incorporar componentes de aislamiento moldeados de fábrica, asegurando una calidad y rendimiento consistentes. Construido con un aislamiento de caucho EPDM o caucho de silicio de alta pureza, la articulación proporciona un excelente aislamiento eléctrico, resistencia mecánica y resistencia al estrés ambiental.

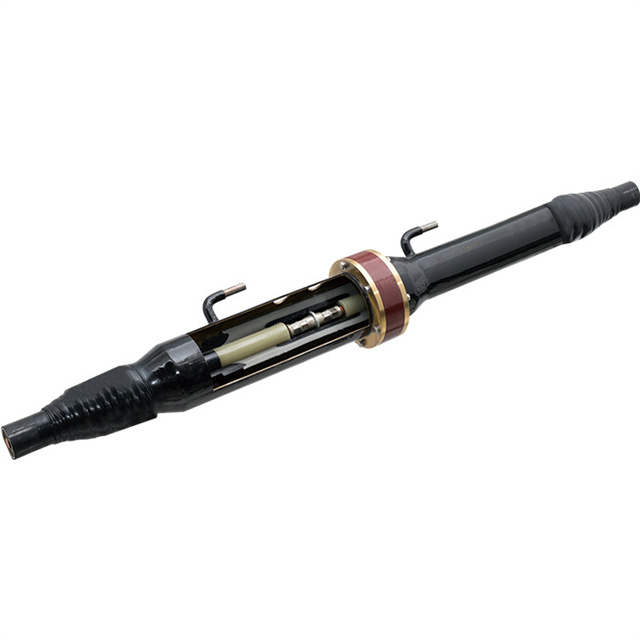

La articulación presenta un diseño modular con capas de aislamiento preestimadas y conos de control de tensión para distribuir uniformemente campos eléctricos, evitando descargas parciales y mejorando la confiabilidad a largo plazo. La vaina externa está hecha de polietileno o polietileno estabilizado con UV, que ofrece protección contra la humedad, los productos químicos y la abrasión mecánica. Las pruebas de fábrica incluyen descarga parcial, resistencia de voltaje y pruebas de ciclo térmico para garantizar el cumplimiento de los estándares IEC 61442 y EN 50673.
Diseño prefabricado de fábrica : reduce el tiempo de instalación en el sitio en un 50% en comparación con las juntas tradicionales construidas a mano, sin necesidad de herramientas especializadas o entornos de sala limpia.
Alto rendimiento eléctrico : la tecnología de control de estrés garantiza una distribución uniforme de campo eléctrico, con niveles de descarga parciales por debajo de 10pc a voltaje nominal.
Resiliencia ambiental : el sello impermeable y ajustado de gas evita la entrada de humedad, lo que lo hace adecuado para instalaciones sumergidas, humedales y áreas de mesa de alta agua.
Durabilidad mecánica : resistir las fuerzas de tracción axial de hasta 50KN y la compresión radial del suelo o el recubrimiento de concreto, asegurando la estabilidad en las zonas sísmicas o de alto tráfico.
Rango de temperatura amplia : funciona de manera confiable de -40 ° C a +90 ° C, acomodando la expansión térmica de cables y condiciones climáticas extremas.
Sistemas de cable submarino : conecta cables de energía submarinos en parques eólicos en alta mar y redes intercontinentales, con diseños herméticos que cumplen con los estándares marinos.

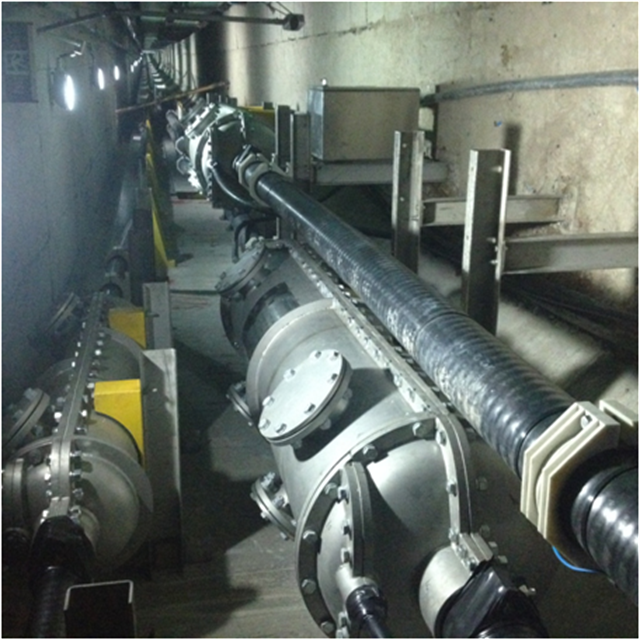

Grids subterráneos urbanos : utilizado en áreas urbanas abarrotadas para conectar cables subterráneos de 64kV y 110 kV, minimizando los requisitos de espacio y la complejidad de la instalación.
Distribución de energía industrial : enlaces cables de alto voltaje en plantas petroquímicas, fábricas de acero e instalaciones de fabricación a gran escala, asegurando un flujo de energía ininterrumpido.
Integración de energía renovable : une cables en granjas solares y parques eólicos, vibraciones mecánicas duraderas y fluctuaciones de voltaje de fuentes renovables.
Transiciones de sobrecarga a subterránea : proporciona un punto de conexión seguro al pasar desde líneas aéreas a cables subterráneos en entradas de subestación.

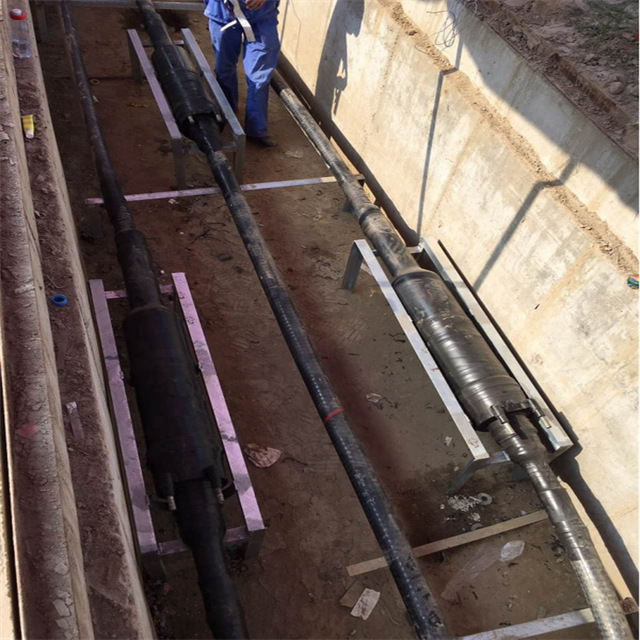

P: ¿Se puede instalar la articulación en aplicaciones de entierro directo?
R: Sí, la vaina exterior está diseñada para el entierro directo, con resistencia a los productos químicos del suelo y la corrosión microbiana.
P: ¿Cuál es el diámetro máximo del cable??
R: Está disponible en tamaños para secciones transversales de cable que van desde 240 mm² a 1200 mm², con tamaños personalizados disponibles para requisitos especiales.
P: ¿Cómo se sella la junta contra la entrada de agua??
R: Múltiples capas de juntas tóricas de goma y sellos adhesivos crean una barrera hermética, probadas para resistir la presión de agua de hasta 10 bar para aplicaciones sumergidas.
P: ¿La articulación requiere conexión a tierra??
R: Sí, una tira de conexión a tierra está integrada en el diseño para la descarga segura de las corrientes inducidas, que cumple con los estándares de conexión a tierra IEC.
P: ¿Cuál es la vida útil esperada de la articulación??
R: En condiciones de funcionamiento normales, tiene una vida útil de 30-40 años, que coincide con la vida útil de los cables de potencia de alto voltaje.

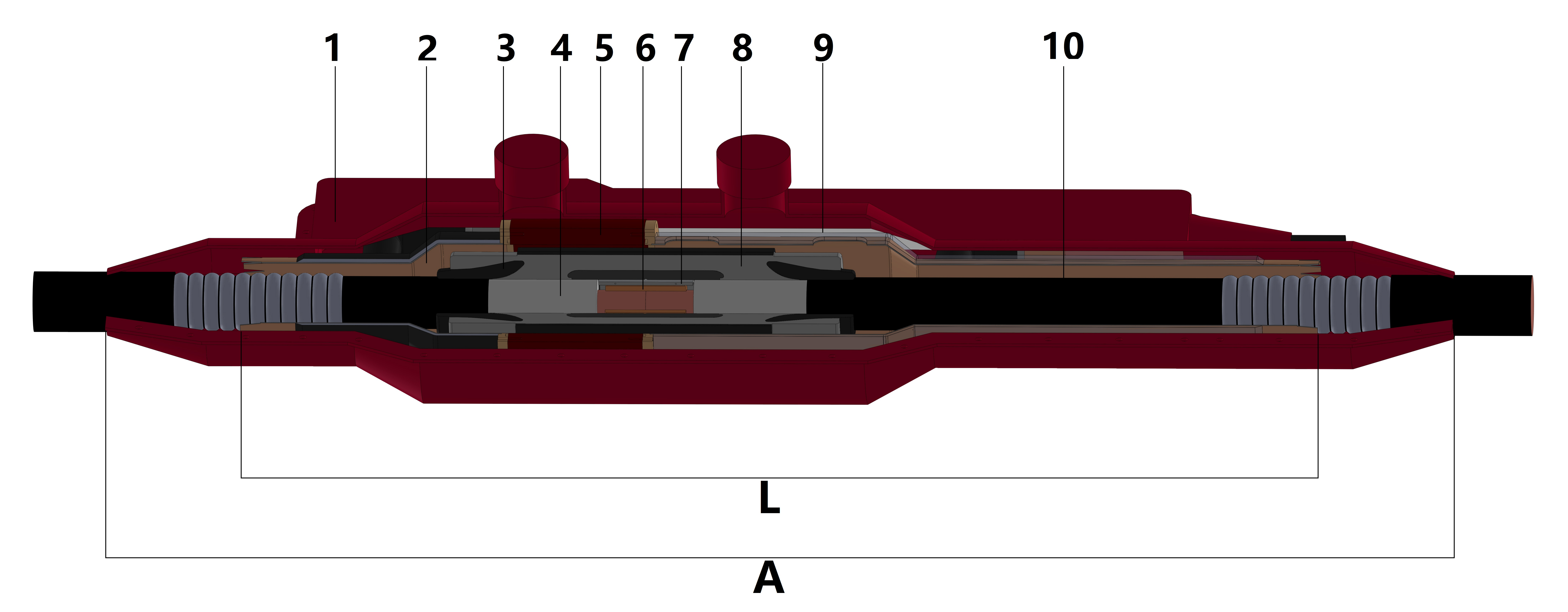

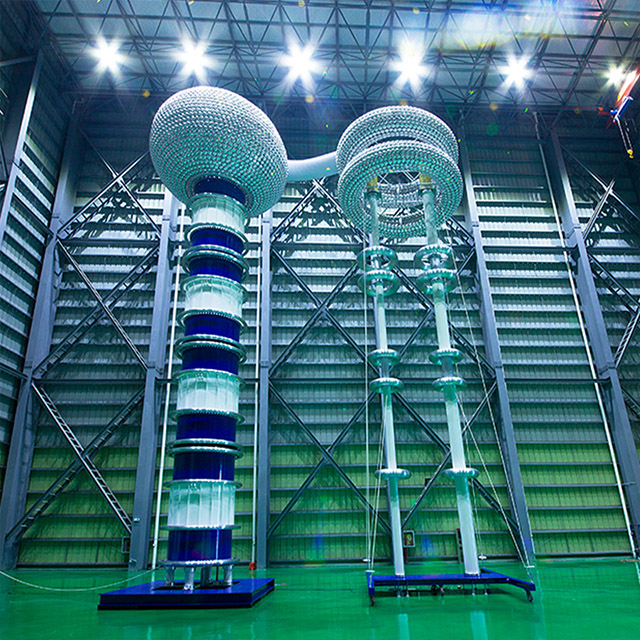

Tamaño mm | 48/66kV | 64/110kV | 80/138kV | 127/220kv |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Descripción | del parámetro |
|---|---|
| Voltaje nominal (u₀/u/um) | - U₀ : Voltaje de frecuencia de potencia nominal entre el conductor y la Tierra (KV) - U : Voltaje del sistema nominal (KV) - UM : Voltaje máximo del sistema (KV) |
| Voltaje de soporte de impulso de rayo (LIWV) | Voltaje máximo La junta puede soportar durante los rayos (por ejemplo, 95 kV, 170 kV, 250 kV) |
| Voltaje de soporte de frecuencia de potencia | Capacidad de soporte de voltaje de CA (por ejemplo, 22 kV durante 5 minutos) |
| Nivel de descarga parcial | Debe ser mínimo (por ejemplo, <10 pc a 1.5u₀) |
| Calificación actual (a) | Capacidad de transporte de corriente continua (depende del tamaño y el material del conductor) |
| Corriente de cortocircuito (KA, 1S o 3S) | Corriente de falla máxima La junta puede manejar sin daños |
Artículo | Requisito de prueba | Tipo de prueba | Tipo de productos | ||||||
48/66 | 64/110 | 127/220 | Buje de porcelana | Autobús compuesto | Terminación de SIG | Directamente a través de la articulación aislante | Terminación de tipo seco suave | ||
Accesorios de sellado, buje de porcelana, buje compuesto | 0.25 ± 0.01MPA/1H, sin fuga | R | ✔ | ✔ | ✔ | — | — | ||
Buje epoxi | 0.6 ~ 0.7MPA/1H, sin fuga | ||||||||
Prueba de descarga parcial del cuerpo prefabricado | 72kV | 96kv | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de potencia de potencia del cuerpo prefabricado | 120kV | 160kV | 318kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 minutos, sin flashover sin desglose | |||||||||
Prueba de descarga parcial a temperatura ambiente | 72kV | 96kv | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de ciclismo térmico | 96kv | 128kV | 254kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 ciclos, sin flashover sin desglose | |||||||||
Descarga parcial a alta temperatura | 72kV | 96kv | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de impulso de iluminación y la posterior prueba de voltaje de potencia de potencia | 450kV | 550kV | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 veces, sin flashover sin desglose | |||||||||
120kV | 160kV | 318kV | |||||||
15 minutos, sin flashover sin desglose | |||||||||
Prueba de voltaje de inmersión en la vaina protectora externa de la articulación directa | 60/75kv Impacto Ambos extremos, 30/37.5kv Impacto Un extremo en el suelo | 60/95kvimpact Ambos extremos, 30/47.5kV Impacto un extremo al suelo | T | — | — | — | ✔ | — | |
Prueba de sellado después de instalar accesorios | 0.25 ± 0.01MPA/1H, sin fuga | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Prueba de voltaje de frecuencia de terminación al aire libre bajo lluvia | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1min, sin flashover sin desglose | |||||||||
Prueba de voltaje de aislante post | 20kV/1min, sin flashover sin desglose | T | ✔ | ✔ | — | — | — | ||
Prueba de interferencia de radio de terminación al aire libre | 61kV | 81kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
Interferencia de radio de 1 mHz, voltaje ≤450 μv | Interferencia de radio de 1MHz, voltaje ≤500 μV | ||||||||
Prueba de muestra de accesorios | Detectar el sistema de accesorios, sin errores significativos que funcionen en funcionamiento | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Prueba de voltaje de CC | / | 20kV/1 minutos entre el conductor interno y la pantalla metálica de la articulación, sin desglose | T | — | — | — | ✔ | — | |
Prueba de rendimiento de ajuste de soldadura de presión de conexión del poste del conductor (tubo) | Después de la copa, la resistencia total no es 1.2 veces más que la misma longitud y área de sección transversal del conductor | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
