Accesorios de cable de alto voltaje:

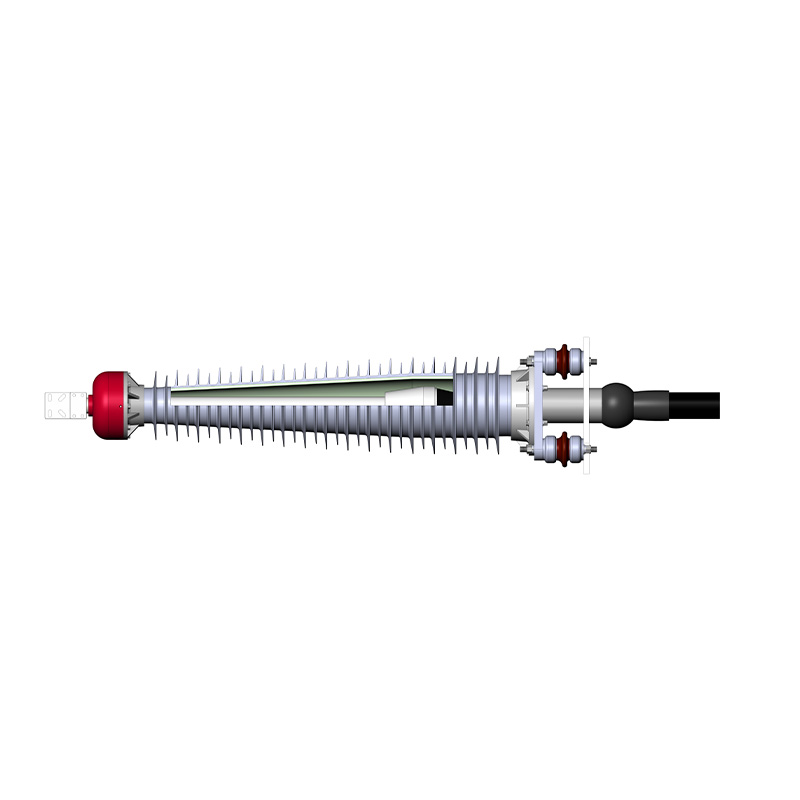

Terminación de bujes compuestos de 66kV-500kV: terminación al aire libre:
Nuestra compañía produce dos series principales de terminación al exterior de buje compuesto, 4e-yjzwcf3 y 4e-yjzwcf4, que se usan ampliamente para líneas superiores de alto voltaje al aire libre y conexiones de cables con un grado antiincuente de grado III y grado IV. Están compuestos de terminación, cono de estrés, buje de fundición compuesto y tubo de cola. Utilizamos el moldeo de inyección de caucho de silicona líquida importada para hacer un cono de estrés, que tiene una estabilidad a largo plazo de potencia de retención duradera y capacidad uniforme de campo eléctrico. El buje de fundición compuesto está utilizando una estructura de falda con tubos de aislamiento de fibra de vidrio epoxi de alta resistencia recubiertos con goma de silicona. El casquillo de fundición compuesto se llena con aceite aislante con excelentes propiedades de aislamiento eléctrico, y la disolución mutua o pentración es tan baja como 1/1000 entre el cono de tensión silásica para garantizar el funcionamiento seguro a largo plazo del producto. Nuestro producto está utilizando una estructura de sellado múltiple que puede evitar efectivamente la fuga de inmersión en el agua y aceite aislante. Todos los sellos están utilizando material de goma de silicio o NBR importado. Todos los sujetadores crudos son de acero inoxidable con buen rendimiento de sellos impermeables.
El buje compuesto La terminación al aire libre no solo tiene todas las ventajas del buje de porcelana, sino que también tiene el siguiente rendimiento superior:
Mecánica: la resistencia mecánica de la capa interna es la fibra de vidrio epoxi, que es mejor que el buje de porcelana, con un mejor rendimiento mecánico.
Explode Prueba: la capa de falda silásica que cubre el exterior es suave, evita efectivamente o reduce en gran medida el daño después de una explosión causada por equipos personales o adyacentes, con mejor seguridad que el buje de porcelana en áreas densamente pobladas.
Transporte: el peso del buje de fundición compuesto es inferior a 1/5 de peso del buje de porcelana. La excelente capa externa interna y blanda de resistencia mecánica es más resistencia a la compresión al colapso, reduciendo efectivamente el costo de transporte e instalación.
Resistencia a la intemperie: la capa externa de caucho de silicio tiene una excelente resistencia a la intemperie, la capacidad de autolimpieza de resistencia a las manchas, la resistencia a los rayos UV y el envejecimiento. IEC60815 muestra claramente que la distancia de escalofrío del buje de porcelana es de solo 17 mm/kV, ligeramente más alto que el nivel de anti-I, mientras que la distancia de espeluznante silásica es de hasta 25 mm/kV, alcanza el nivel de anti-III.
Limpieza gratuita: el caucho de silicona tiene una excelente repelencia al agua con buena capacidad de autolimpieza, limpieza manual de apagón gratuito básico (la tasa de limpieza de apagón de porcelana generalmente es una vez al año), reduce en gran medida los costos de mantenimiento.
El nivel de voltaje de la sección de soporte del cable es el siguiente:
48/66kV ～ 56/77kV 150 ~ 1400 mm² ；
64/110kV ～ 76/138kV 240 ~ 1600 mm² ；
127/220kV ～ 290/500kV 400 ~ 3000 mm² ；
CUBO DE PORCELAIN DE 66KV-500KV Terminación al aire libre:
Nuestra compañía produce dos series principales de terminación al aire libre de buje de porcelana, 4e-yjzwc3 y 4e-yjzwc4, que se usan ampliamente para líneas aéreas de alto voltaje exterior y conexiones de cables con un grado antiincuente de grado III y grado IV. Están compuestos de terminación, cono de estrés, buje de porcelana y tubo de cola. Utilizamos el moldeo de inyección de caucho de silicona líquida importada para hacer un cono de estrés, que tiene una estabilidad a largo plazo de potencia de retención duradera y capacidad uniforme de campo eléctrico. El buje de porcelana está utilizando porcelana eléctrica inorgánica de alta resistencia con un rendimiento estable. El buje de porcelana está utilizando la estructura de la falda, el general es cónico con un buen flash antiincrustante, resistencia a la intemperie, marcas contra la liga, anti-Eerosión y capacidad repelente al agua. La porcelana está llena de aceite aislante con excelentes propiedades de aislamiento eléctrico, y la disolución mutua o pentración es tan baja como 1/1000 entre el cono de estrés silástico para garantizar el funcionamiento seguro a largo plazo del producto. Nuestro producto está utilizando una estructura de sellado múltiple que puede evitar efectivamente la fuga de inmersión en el agua y aceite aislante. Todos los sellos están utilizando material de goma de silicio o NBR importado. Todos los sujetadores crudos son de acero inoxidable con buen rendimiento de sellos impermeables.
El buje de porcelana tiene una historia de operación segura a largo plazo de más de cien años en la industria eléctrica, que es el mejor ejemplo de un uso maduro.
El nivel de voltaje de la sección de soporte del cable es el siguiente:
48/66kV ～ 56/77kV 150 ~ 1400 mm² ；
64/110kV ～ 76/138kV 240 ~ 1600 mm² ；
127/220kV ～ 290/500kV 400 ~ 3000 mm² ；

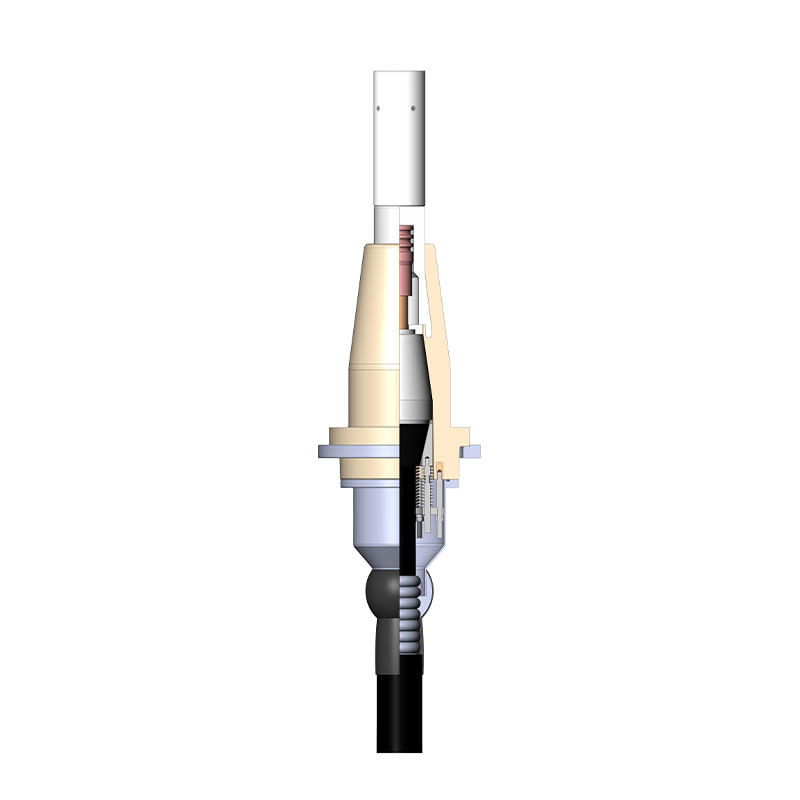

Terminación GIS de tipo conectable de 66kV-500kV:
Nuestra compañía produce dos principales terminación de GIS seco de enchufe de 4e-yjzggc, terminación de SIG seco de enchufe corto 4e-yjzggcd y terminación de SIG seco de enchufe largo 4E-YJZGGC, ampliamente utilizado para equipos eléctricos GIS y conexiones de cables. Están compuestos de potencia externa, fundición epoxi, cono de estrés prefabricado, accesorio de cono y tubo de cola. El principal cuerpo de caucho de silicona blanda prefabricada es utilizar la inyección de caucho de silicona líquida importada moldura de goma estructura seca, que tiene una estabilidad a largo plazo de potencia de retención duradera y capacidad uniforme de campo eléctrico. El epoxi utiliza molduras de fundición al vacío de resina epoxi, estructura de secado de tapón apretado del techo del cono. No hay necesidad de llenar gas o petróleo aislante, de manera efectiva, garantizar la operación segura a largo plazo del producto. Nuestro producto está utilizando una estructura de sellado múltiple que puede evitar efectivamente la fuga de inmersión en el agua. Todos los sellos están utilizando material de goma de silicio o NBR importado. Todos los sujetadores crudos son de acero inoxidable con buen rendimiento de sellos impermeables.
Nuestros productos cumplen con los estándares de IEC60859 (1999), IEC62271-209 (2007) de acuerdo con el equipo eléctrico SIG. Hay una pequeña diferencia entre los dos estándares, si los usuarios no requieren por escrito, generalmente basado en el estándar de IEC62271-209.
El nivel de voltaje de la sección de soporte del cable es el siguiente:
48/66kV ～ 56/77kV 150 ~ 1400 mm² ；
64/110kV ～ 76/138kV 240 ~ 1600 mm² ；
127/220kV ～ 290/500kV 400 ~ 3000 mm²
Características de la estructura principal:
Estructura avanzada: la estructura de tipo seco de enchufe completamente sellado, en primer lugar, puede enviar y enchufar epoxi a la fábrica de equipos SIG y preinstalarlo en el equipo SIG.
Instalación fácil: la longitud de la estructura enchufable del cable es inferior a 300 mm, de tipo seco, sin aceite y sin gases, reduciendo en gran medida la mano de obra.

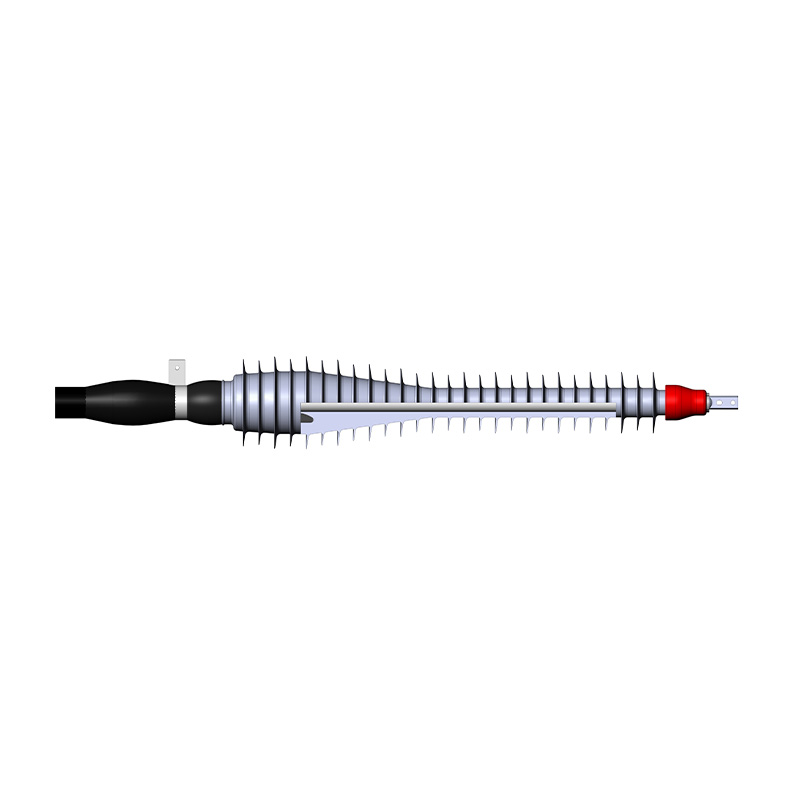

66kV-138KV Tipo seco suave terminación al aire libre:
Nuestra compañía produce 4e-yjzwrg dos principales terminación seca y seca al aire libre 4e-yjzwrg3 y 4e-yjzwrg4, que se usan ampliamente para líneas superiores de alto voltaje al aire libre y conexiones de cables con un grado antiincuente de grado III y grado IV. Están compuestos de terminación, cuerpo principal de todos los cono de tensión de silicona blanda prefabricada （incluyen） y tubo de cola. El principal cuerpo de caucho de silicona blanda prefabricada es utilizar la inyección de caucho de silicona líquida importada moldura de goma estructura seca, que tiene una estabilidad a largo plazo de potencia de retención duradera y capacidad uniforme de campo eléctrico. La forma general de la fundición es la estructura cónica de la línea de flujo con un buen flash antiincrustante, resistencia a la intemperie, marcas antihoradas, anti-Eerosión y capacidad repelente al agua. No hay necesidad de llenar gas o petróleo aislante, de manera efectiva, garantizar la operación segura a largo plazo del producto. Nuestro producto está utilizando una estructura de sellado múltiple que puede evitar efectivamente la fuga de inmersión en el agua y aceite aislante. Todos los sellos están utilizando material de goma de silicio o NBR importado. Todos los sujetadores crudos son de acero inoxidable con buen rendimiento de sellos impermeables.
Sin embargo, debido a la falta de suficiente rigidez, no debe instalarse en áreas de viento.
El nivel de voltaje de la sección de soporte del cable es el siguiente:
48/66kV ～ 56/77kV 150 ~ 1400 mm² ；
64/110kV ～ 76/138kV 240 ~ 1600 mm² ；
La terminación al aire libre seca y seca no solo tiene todas las ventajas de la terminación rígida al aire libre, sino que también tiene el siguiente rendimiento superior:
Más de peso más ligero, todo el peso del cuerpo principal de todo el caucho de silicona blanda prefabricada es inferior a 30 kg.
Instalación fácil, debido al peso más ligero, se puede instalar en el suelo y luego levantarse en su lugar. No hay necesidad de construir una plataforma de instalación aérea, reduciendo en gran medida la mano de obra.
Los productos son particularmente adecuados para la instalación interior, la mejor opción para la terminación de interiores.

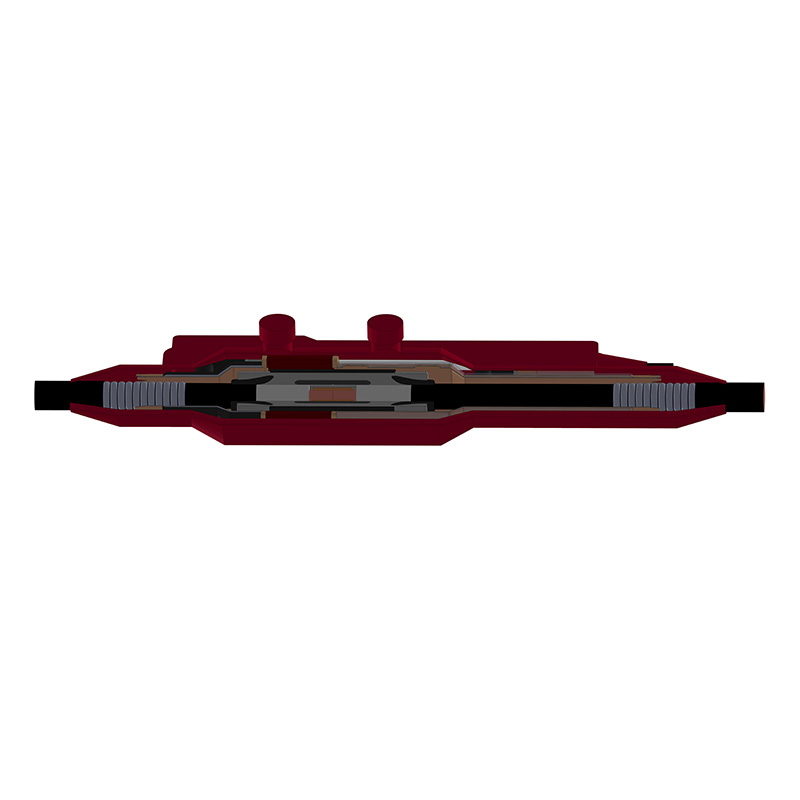

66kV-500kV de goma de silicona totalmente prefabricada aislada a través de una junta aislante:
Nuestra compañía produce dos principales 4e-yjjti, yjjji, todas las juntas aisladas de caucho de silicona prefabricados a través de/aisladas, 4e-yjjti y 4e-yjjji, aplicados a la conexión entre la sección idéntica o sección similar del cable. Están compuestos de cuerpo aislante prefabricado (cono de tensión incluido), carcasa protectora de metal y carcasa protectora externa de fibra de vidrio. El principal cuerpo de caucho de silicona blanda prefabricada es utilizar la inyección de caucho de silicona líquida importada moldura de goma estructura seca, que tiene una estabilidad a largo plazo de potencia de retención duradera y capacidad uniforme de campo eléctrico. El anillo de carcasa protectora de metal se compone con dos longitudes diferentes de tubo de cola de metal y tubérculo aislante, lleno de sellador aislante en el interior y se cubre con aislamiento de sellado.
Características de la estructura principal:
Estructura compacta: las piezas de goma de silicona utilizan todo el aislante de goma prefabricado con una estructura compacta de tamaño pequeño, las juntas directas y aislantes comparten la misma preforma.
Instalación fácil: utilizando la instalación dual avanzada, una máquina para expandirse, otro cable de conexión en conexión, mejor mejor eficiencia de instalación, reduciendo la mano de obra.
Para el diferente entorno de trabajo y el requisito especificado de los usuarios, la carcasa protectora de metal y la carcasa externa de fibra de vidrio son opcionales. Sin daño al agua, daño mecánico o corrosión, la carcasa protectora de metal exterior y la fibra de vidrio libre de fibra de vidrio es mejor para la disipación cardíaca del producto para garantizar una larga vida.
El nivel de voltaje de la sección de soporte del cable es el siguiente:
48/66kV ～ 56/77kV 150 ~ 1400 mm² ；
64/110kV ～ 76/138kV 240 ~ 1600 mm² ；
127/220kV ～ 290/500kV 400 ~ 3000 mm²
Caja de puesta a tierra:
4e-JDX Box de conexión a tierra, 4e-Jdbx Caja protectora de puesta a tierra :
Este producto se aplica a la cubierta protectora de metal de cable de alimentación de un solo núcleo de alto voltaje que se conecta directamente al suelo.
Características de la estructura principal:
La carcasa está compuesta de acero inoxidable 304 de alta resistencia, con pintura de aislamiento interna.
El conductor está chapado en silvenería, reduciendo la resistencia de contacto.
Usando pernos de acero inoxidable para sujetar la terminación de la placa conductora o el protector de concha, la tapa y el cuerpo de la caja, no hay necesidad de reparar ni mantener.
Rápido y fácil de reemplazar el protector de carcasa.
Aplicado al cable de conexión a tierra de un solo núcleo.
Cuadro de protección monofásico con el contador se puede personalizar de acuerdo con los requisitos del usuario.
4E-JCHX Caja interconectada :
Este producto se aplica a un cable de alimentación de un solo núcleo de alto voltaje de conecta cruzada de caparazón protectora. Según la transposición cruzada, la sobrevoltaje de impacto en la cubierta metálica y ambos lados de la articulación de aislamiento, y la neutralización del voltaje inducido por la carcasa de metal, la corriente anular en la cubierta del protector de cable metálico se reduce o elimina, reduciendo la pérdida de potencia, mejorando la capacidad de transmisión, evitando la descomposición de la cubierta del protector de cable para garantizar la operación de seguridad.
Características de la estructura principal:
La carcasa está compuesta de acero inoxidable 304 de alta resistencia, con pintura de aislamiento interna.
El conductor está chapado en silvenería, reduciendo la resistencia de contacto.
Usando pernos de acero inoxidable para sujetar la terminación de la placa conductora o el protector de concha, la tapa y el cuerpo de la caja, no hay necesidad de reparar ni mantener.
Rápido y fácil de reemplazar el protector de carcasa.
Aplicado al cable coaxial.
Los accesorios de cable al aire libre de alto voltaje en frío están diseñados para proporcionar aislamiento, sellado y protección confiables para cables de alto voltaje. Estos accesorios utilizan la tecnología avanzada de contracción en frío, que elimina la necesidad de calor o herramientas especializadas durante la instalación, asegurando la facilidad de uso y el mejor rendimiento en varias aplicaciones al aire libre.
Características clave
Tecnología de encogimiento en frío
Tubos de caucho de silicona o EPDM preexpandados que se contraen automáticamente para que se ajusten de forma segura sobre cables.
Simplifica la instalación y minimiza los riesgos de aplicación inadecuada.
Rendimiento de alto voltaje
Proporciona un excelente aislamiento para voltajes de hasta 69 kV o más.
Probado para determinar la robustez eléctrica y mecánica en condiciones extremas.
Construcción duradera
Resistente a las condiciones climáticas UV, ozono y duras.
Resistir variaciones de alta temperatura y estrés mecánico.
Aplicación versátil
Adecuado para instalaciones al aire libre, incluidas subestaciones, redes de distribución de energía y proyectos de energía renovable.
Compatible con varios tamaños y tipos de cables.
Aplicaciones
Los sistemas de transmisión de potencia
aseguran un aislamiento confiable y sellado para conexiones de alto voltaje en las redes de alimentación.
Proyectos de energía renovable
ideales para instalaciones de energía eólica y solar que requieren conexiones robustas de cable al aire libre.
El uso industrial y comercial
protege los cables de alto voltaje en entornos industriales exigentes.
Las redes de telecomunicaciones
ofrecen sellado y protección superiores para cables de fibra óptica al aire libre expuestos a alto voltaje.
Ventajas de accesorios de contracción en frío de alto voltaje
Instalación rápida y fácil
No hay necesidad de calor o herramientas especializadas.
Reduce el tiempo de instalación y los costos laborales.
Seguridad mejorada
Elimina los peligros asociados con los métodos de shrink de calor.
Proporciona un rendimiento confiable incluso en entornos desafiantes.
Protección duradera
Excelente resistencia a la humedad, la corrosión y el estrés ambiental.
Prolonga la vida útil del cable y reduce las necesidades de mantenimiento.
¿Por qué elegir accesorios de cable de alto voltaje encogible en frío?
Los accesorios de cable al aire libre de alto voltaje en frío ofrecen una solución moderna para el aislamiento y la protección del cable. Su diseño innovador garantiza la máxima confiabilidad, eficiencia y adaptabilidad, lo que los convierte en una excelente opción para una amplia gama de aplicaciones al aire libre.
Para obtener más información o soluciones personalizadas, comuníquese con nuestro equipo de expertos.
