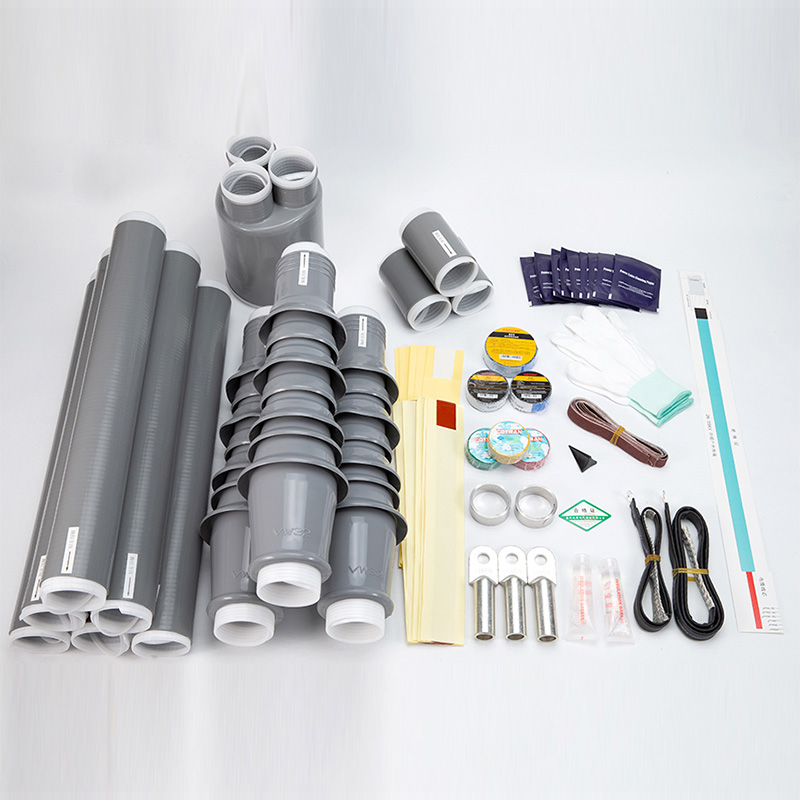

Los accesorios para cables retráctiles en frío de 6-35 kV son soluciones de alto rendimiento para terminaciones y uniones de cables de alimentación de media tensión. La serie incluye:
Terminación interior retráctil en frío 4E NLS
Terminación exterior retráctil en frío 4E WLS
Junta intermedia retráctil en frío 4E JLS
Estos accesorios se componen principalmente de:
Cuerpo prefabricado (cono de tensión integrado + cuerpo aislante)
Terminaciones (interiores o exteriores) o tubo conector (para junta intermedia)
Dedo multinúcleo retráctil en frío (para cables multinúcleo)
Tubos aislantes termorretráctiles y tubos colorimétricos.
El cuerpo prefabricado se fabrica mediante moldeo por inyección de caucho de silicona líquida, lo que ofrece estabilidad a largo plazo, distribución uniforme del campo eléctrico y presión radial constante sobre el cuerpo del cable.
Las excelentes características de la interfaz evitan la fuga respiratoria durante la operación del cable. Las terminaciones y los tubos de conexión están diseñados para cumplir con los requisitos de material del núcleo del cable y las especificaciones del usuario, lo que garantiza una protección de aislamiento confiable y un rendimiento a prueba de agua.
| Descripción | de la característica |
|---|---|
| Excelente materia prima | Cuerpo prefabricado hecho de caucho de silicona líquida de alta calidad: excelente aislamiento, alargamiento, resistencia a la rotura y baja deformación residual después de la expansión. |
| Estructura retráctil en frío | Fabricado con equipos de expansión avanzados y tubos de soporte, lo que garantiza la integridad del producto sin daños durante la expansión. |
| Fácil instalación | No se requiere capacitación especial; Bajo coste de mano de obra gracias a una instalación sencilla y sin herramientas. |
| Valor | del parámetro |
|---|---|
| Voltaje nominal | 6 kilovoltios – 35 kilovoltios |
| Voltaje de soporte de frecuencia de potencia | Según IEC 60502 (dependiendo de la clase de tensión) |
| Tensión soportada por impulso de relámpago | Según IEC 60502 |
| Nivel de descarga parcial | ≤ 10 pC a 1,73 U₀ |
| Corriente nominal | Hasta 630 A / 800 A / 1250 A (dependiendo del tamaño del cable) |
| Corriente de cortocircuito (1 segundo) | Hasta 31,5 kA |
| Temperatura de funcionamiento | -40 ° C a +90 ° C |
| Tipo de Producto | Modelo | Aplicación |
|---|---|---|
| Terminación interior retráctil en frío | 4E NLS | Para aparamenta, transformadores y paneles de interior |
| Terminación exterior retráctil en frío | 4E WLS | Para líneas aéreas exteriores, subestaciones e instalaciones expuestas |
| Junta media retráctil en frío | 4E JLS | Para conexión directa de cables XLPE o PILC |
| Aplicación | sectorial |
|---|---|
| Redes de distribución de energía | Distribución primaria y secundaria 6kV – 35kV |
| Subestaciones | Terminaciones de transformadores y aparamentas. |
| Plantas Industriales | Fábricas, minas, instalaciones petroquímicas. |
| Energía renovable | Parques solares, conexiones de energía eólica |
| Infraestructura | Túneles, aeropuertos, ferrocarriles. |
| Descripción | del beneficio |
|---|---|
| Silicona líquida de alta calidad. | Propiedades eléctricas y mecánicas superiores. |
| Tecnología de contracción en frío | No requiere calor: instalación más segura y rápida |
| Campo eléctrico uniforme | El cono de tensión integrado garantiza un funcionamiento sin PD |
| Impermeable y sellado | Protección confiable contra la entrada de humedad. |
| Larga vida útil | Más de 30 años en condiciones normales de funcionamiento |
| Amplia compatibilidad de cables | Adecuado para cables XLPE, EPR y PILC; conductores de cobre o aluminio |
Voltaje nominal uo/u (um) kv | 6/10 (12.5) | 8.7/15 (17.5) | 26/35 (40.5) | Ferrocarril UO = 27.5 | Resultado de la prueba | |||
Prueba de voltaje de frecuencia de 5 minutos | Sin flashover, sin desglose bajo 4.5uo | Sin flashover, sin desglose | ||||||
Voltaje de frecuencia de 1 minuto bajo prueba de lluvia | Sin flashover, sin desglose menos de 4UO | Sin flashover, sin desglose | ||||||
Descarga parcial a prueba de temperatura ambiente | Volumen de descarga bajo 1.73UO ≤10pc | ≤1.6pc | ||||||
Ciclo de carga de voltaje constante en la prueba de aire | calentó 2.5uo y conductor a una temperatura a 95-100 ° C tres veces, sin revestimiento, sin descomposición | Sin flashover, sin desglose | ||||||
Descarga parcial a alta temperatura | conductor de cable calentado a 95-100C, volumen de descarga bajo 1.73UO ≤10pc | ≤1.6pc | ||||||
Descarga parcial a prueba de temperatura ambiente | Volumen de descarga bajo 1.73UO ≤10pc | ≤1.6pc | ||||||
Voltaje de impulso a prueba de alta temperatura | 75 kV | 95 kV | 200 kV | 250 kV | Sin flashover, sin desglose | |||
Conductor de cable calentado a 95-100 ° C, polaridad positiva y negativa 10 veces, sin flasheover, sin descomposición | ||||||||
Prueba de ciclo de carga de voltaje constante | calentó 2.5uo y conductor a una temperatura a 95-100 ° C sesenta veces, sin flasheover, sin descomposición | Sin flashover, sin desglose | ||||||
Descarga parcial a alta temperatura | conductor de cable calentado a 95-100 ° C ,, volumen de descarga bajo 1.73UO ≤10pc | ≤1.6pc | ||||||
Descarga parcial a prueba de temperatura ambiente | Volumen de descarga bajo 1.73UO ≤10pc | ≤1.6pc | ||||||
Prueba de voltaje de impulso | 75 kV | 95 kV | 200 kV | 250 kV | Sin flashover, sin desglose | |||
Polaridad positiva y negativa 10 veces, sin flashover, sin desglose | ||||||||
Prueba de voltaje de frecuencia de 15 minutos | Sin flashover, sin desglose bajo 2.5uo | Sin flashover, sin desglose | ||||||
Prueba de spray de sal de terminación al aire libre | 1.25 uo, 1000h, sin flashover, sin descomposición, sin corrosión eléctrica significativa y daño mecánico | Sin flashover, sin desglose | ||||||
Prueba húmeda de terminación en interiores | 1.25 uo, 300h, sin flashover, sin descomposición, sin corrosión eléctrica significativa y daño mecánico | Sin flashover, sin desglose | ||||||

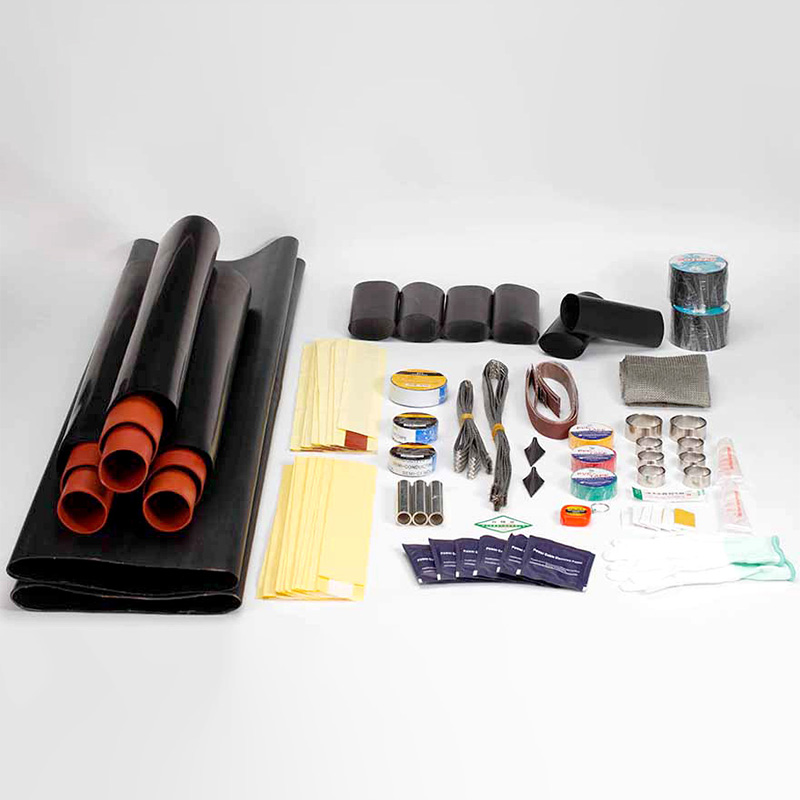

Accesorios de cable de 6-35kV de cable encogible :

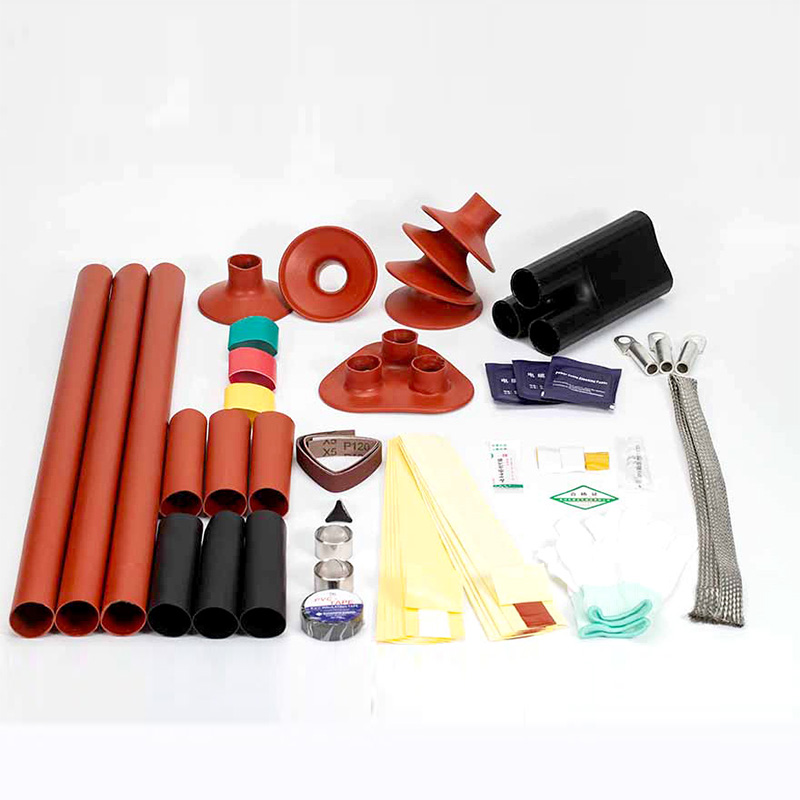

4e-nrs, 4e-wrs, 4e-jrs accesorios de cable de cable se aplican a 35 kV y debajo del cable de goma. Los accesorios de cables de contracción de calor utilizan el polímero Multiphase Import, son los productos de actualización de los accesorios de cable de tipo envuelto. Con una instalación conveniente, mantenga la presión radial adecuada en el cuerpo del cable, la característica de la interfaz es buena. El tubo de control de tensión de tipo de parámetro para mejorar la distribución del campo eléctrico, lo que puede resolver efectivamente la sección del escudo exterior del cable en el problema de concentración de tensión eléctrica. Las propiedades eléctricas se mejoran con los accesorios de cable de tipo envuelto para garantizar la seguridad y la operación confiable. Los componentes principales son tubulares, básicamente que incluyen tubo de control de tensión, tubo de aislamiento, tubo de tres dedos, manga protectora de tubo sellado, etc.
Rendimiento principal y características de estructura:
Rendimiento técnico: Conozca los requisitos BS EN 50181, IEC60502, GB/T12706.
Materias primas encogidas por calor: el tubo de estrés es el tipo de parámetro, campo eléctrico bien distribuido en el lugar de corte del cable aislante. El tubo aislante tiene un efecto de insilación, la manga protectora tiene un efecto de protección. El encendido por calor del producto es bastante estable, puede encogerse al tamaño original en condición de calentamiento, la deformación residual es pequeña. Todos los productos están procesando en la fábrica. No hay necesidad de usar fuego, ni capacitación especial, la instalación es simple y rápida.
Tiene resistencia a la suciedad, el envejecimiento y el buen impermeable, con un rendimiento superior resistente al calor de frío.
La superficie es suave y hermosa.
No | Nombre | Modelo | Voltaje | Sección transversal de cable | Voltaje | Sección transversal de cable |
1 | Terminación de interior por calor | 4E-NRS-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～ 70 mm² | 8.7/15 | 25 ～ 50 mm² |
4E-NRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-NRS-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-NRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
2 | Terminación al aire libre de encogimiento de calor | 4e-wrs-8.7/15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4e-wrs-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4e-wrs-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4e-wrs-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||

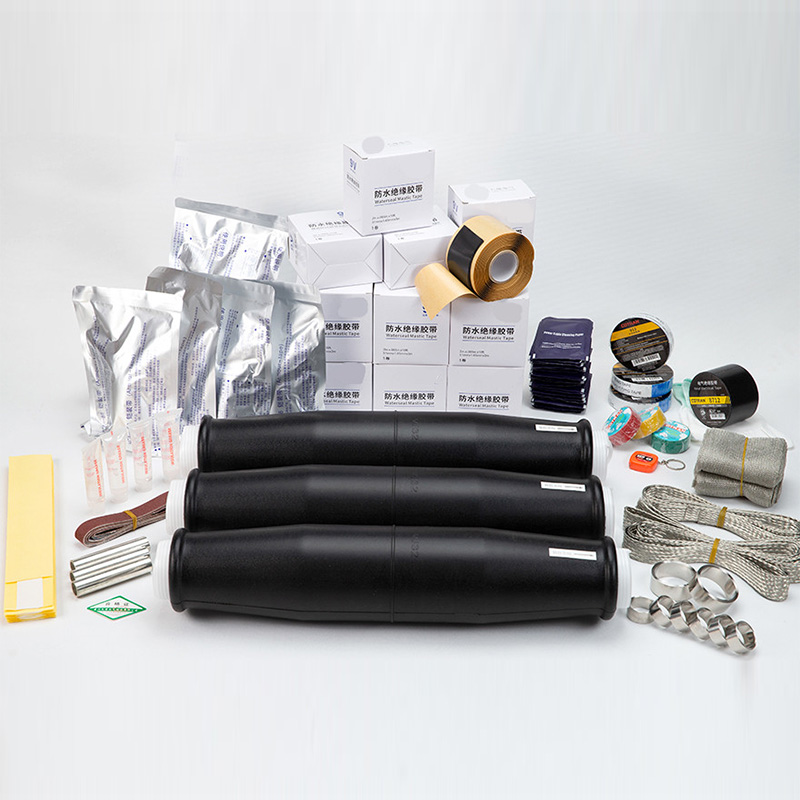

3 | Articulación middle encogida de calor | 4E-JRS-8.7/15-1 | 25 ～ 70 mm² | 25 ～ 50 mm² | ||
4E-JRS-8.7/15-2 | 95 ～ 185 mm² | 70 ～ 150 mm² | ||||
4E-JRS-8.7/15-3 | 240 ～ 400 mm² | 185 ～ 300 mm² | ||||
4E-JRS-8.7/15-4 | 500 ～ 800 mm² | 400 ～ 630 mm² | ||||
4 | Terminación de interior por calor | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150 mm² | 26/35 | 50 ～ 120 mm² |
4E-NRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-NRS-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-NRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
5 | Terminación al aire libre de encogimiento de calor | 4e-Wrs-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4e-Wrs-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4e-Wrs-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4e-Wrs-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² | ||||
6 | Articulación middle encogida de calor | 4E-JRS-26/35-1 | 50 ～ 150 mm² | 50 ～ 120 mm² | ||
4E-JRS-26/35-2 | 185 ～ 300 mm² | 150 ～ 240 mm² | ||||
4E-JRS-26/35-3 | 400 ～ 500 mm² | 300 ～ 400 mm² | ||||
4E-JRS-26/35-4 | 630 ～ 800 mm² | 500 ～ 800 mm² |
Escenarios de aplicación
Sistema de energía de voltaje medio: aplicable a los sistemas de transmisión y distribución de energía con niveles de voltaje de 6-35kV.
Construcción de infraestructura urbana: especialmente adecuada para la colocación de cables subterráneos para garantizar la estabilidad de la fuente de alimentación urbana.
Ventajas de productos
Proceso de instalación simple: utilizando tecnología en frío, no se requiere capacitación especial y la instalación es rápida y conveniente.
Estabilidad a largo plazo: el producto tiene un excelente rendimiento eléctrico y capacidad antienvejecimiento, y puede funcionar de manera estable incluso en entornos de alta temperatura y alta humedad a largo plazo.
Preguntas frecuentes
P: ¿Para qué niveles de voltaje de cables son adecuados?
R: Nuestros accesorios de cable de contracción en frío de voltaje medio son adecuados para sistemas de cables con niveles de voltaje de 6-35kV, cubriendo una variedad de terminales y juntas intermedias para cumplir con diferentes requisitos de aplicación.
P: ¿Cómo instalar accesorios de cable de contracción en frío?
R: Este producto es muy simple en diseño y utiliza tecnología de retracción en frío, por lo que no se requiere capacitación especial. Simplemente siga el manual de instalación proporcionado.
