Accesorios de cable de tipo seco de tipo SIG de 132 kV SIG

Descripción del Producto

Introduction on Cable Accessories for 48/66~290/500kV
48/66k V ~290 / 500k V  high voltage cable accessories can be classified as porcelain bushing  outdoor  termination , composite  bush ing outdoor  termination ,  full- prefabricated soft  dry type  outdoor  termination , GIS  termination ,  full- prefabricated silicone rubber straight through  / insulating joint,  assembled  joint applied to any cross section, single -phase type and three-phase type  for fully  dry insulating branch  joint , grounding box, and grounding protection box, interconnected box and sheath protector, e tc .

4E-YJZGGC  P lug  D ry  Type  GIS  T ermination

The company  produce s  two main 4E-YJZGGC plug dry  type  GIS  termination , 4E-YJZGGCD short plug dry GIS  termination  and 4E-YJZGGCC long plug dry GIS  termination , widely used for GIS Equipo eléctrico y conexiones de cables. Están compuestos de potencia externa, fundición epoxi, cono de estrés prefabricado, accesorio de cono y tubo de cola. El cuerpo principal de goma de silicona blanda prefabricada es utilizar la inyección de caucho de silicona líquida importada moldura de goma estructura seca suave, que tiene una estabilidad a largo plazo de potencia duradera y uniforme de campo eléctrico uniforme . El epoxi utiliza molduras de fundición al vacío de resina epoxi, estructura de secado de tapón apretado del techo del cono. No hay necesidad de llenar gas o petróleo aislante, de manera efectiva, garantizar la operación segura a largo plazo del producto. Nuestro producto está utilizando una estructura de sellado múltiple que puede evitar efectivamente la fuga de inmersión en el agua. Todos los sellos están utilizando material de goma de silicio o NBR importado. Todos los sujetadores crudos son de acero inoxidable con buen rendimiento de sellos impermeables.
Nuestros productos cumplen con los estándares de IEC60859 (1999), IEC62271-209 (2007) de acuerdo con el equipo eléctrico SIG. Hay una pequeña diferencia entre  los dos estándares, si los usuarios no requieren por escrito, generalmente basado en el estándar de IEC62271-209.

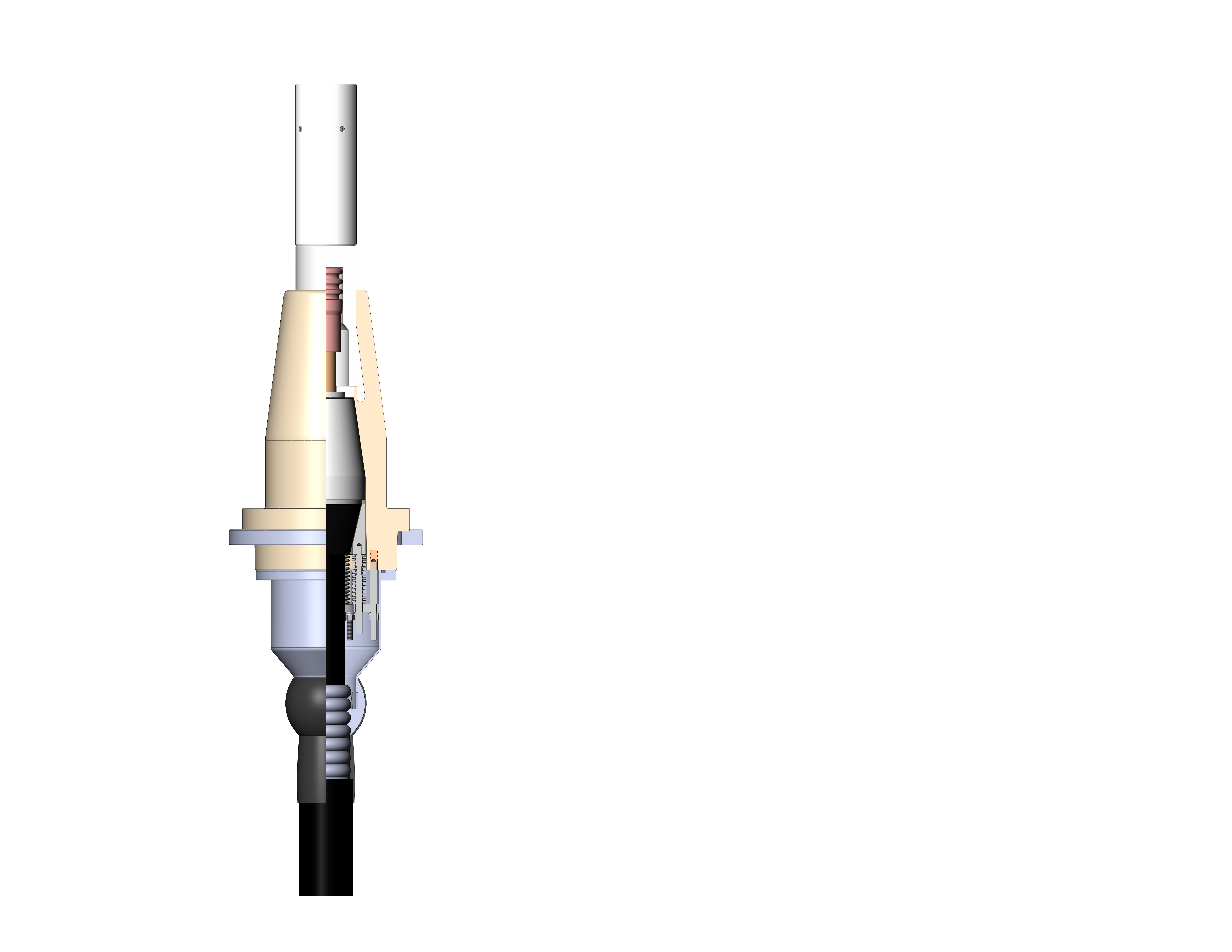

1. Varilla conectable    2. Manga de bloqueo    3. Cono de estrés    4. Buje epoxi    5. Soporte de cono    6. Accesorio de resorte    7. Tubo de cola    8. Cable de cable



Tamaño mm	48/66kV	64/110kV	80/138kV	127/220kv
L  Tipo corto	310	470	470	620
Un  tipo corto	900	1020	1020	1260
L  Tipo largo	583	757	757	960
Un  tipo largo	1200	1310	1310	1600

Características de la estructura principal:
Estructura avanzada: estructura de tipo seco de enchufe completamente sellado, en primer lugar, puede enviar fundición epoxi y enchufar a la fábrica de equipos SIG y preinstalarla en  el equipo SIG.
Instalación fácil: la longitud de la estructura enchufable del cable es inferior  a 300 mm, de tipo seco, sin aceite y sin gases, reduciendo en gran medida la mano de obra.

Nota: De acuerdo con los requisitos de IEC 62271-209 y GB/T 22381-2008, las dimensiones de instalación de la terminación GIS se pueden dividir en tipo corto y tipo largo (la parte superior del mapa de boceto es un tipo largo).

1-500k V  C able  A ccessories  E lectrical  P erformance  P arameter
1~500k V  cable accessor i es common parameters and factory test specification
Voltage levels provided by our company include 1k V , 10k V , 35k V , 48/66k V , 56/78k V , 64/110k V , 76/ 132kV , 127/220k V , and 290/500k V  in De acuerdo con IEC60502, IEC60840, IEC62067, IEC60859, IEC62271-209, GB/T11017,  GB/Z18890,  GB/T22078, GB/T12706, GB311, GB772, BS EN 50181, IEEE386, DL508, DL509, DL509, DL509, DL509, DL509  , DL509, DL509,  DL509, DL509, DL509, DL509, DL509, DL509, DL509, DL509, DL509, DL509,  DL509,  DL509, DL509, DL509,  DL509.  Normas JB/T8144 y pasar una prueba rigurosa de fábrica rigurosa, prueba de tipo y prueba de preididificación (  220k V  y más).
Nombre de prueba y

clasificaciones de prueba y código :

No.	Nombre de prueba	Código
1	Prueba de rutina	R
2	Prueba de muestreo	S
3	Prueba	T
4	Prueba -previa a la identificación	P
5	Prueba adicional	A

prueba de rutina para cada uno de los cono de estrés, el buje de epoxi SIG y directamente a través de la articulación prefabricando el cuerpo principal de 66 kV y los accesorios de cable superiores:

Artículo	66kV	110kV	220kV
Descarga parcial	72kV , descarga parcial no más que los elementos realizados previamente	96 kV , descarga parcial no más que los elementos realizados previamente	Descarga parcial de 190kV ,  no más que los artículos realizados previamente
Voltaje de soporte de frecuencia de potencia	120kV/30 minutos  (cuerpo principal de la articulación  60 minutos , sin flashover sin descomposición)	160kV/30 minutos  (cuerpo principal de la articulación  60 minutos , sin flashover sin descomposición)	318kV/30 minutos  (cuerpo principal de la articulación  60 minutos , sin flashover sin descomposición)
Prueba de sello	0.25 ± 0.01MPA/1H  para accesorios de sellado, buje de porcelana, buje compuesto, sin fuga
	0.6 ~ 0.7MPA/1H  para el buje epoxi, sin fugas
Prueba  de apariencia	Sin daño, sin grietas y otros defectos que afectan la calidad y la apariencia

Los accesorios de cable de tipo seco de tipo SIG de 132 kV (aislamiento con aislamiento de gas) están diseñados para proporcionar terminaciones seguras y eficientes para las conexiones de cable de alto voltaje en aplicaciones SIG. Estos accesorios ofrecen tecnología avanzada de aislamiento y sellado para garantizar la confiabilidad y la longevidad de los sistemas de alto voltaje, lo que los hace ideales para subestaciones, aplicaciones industriales y redes de distribución de energía.

Características clave

1. Calificación de alto voltaje

• Diseñado específicamente para aplicaciones de 132kV, proporcionando un rendimiento óptimo para terminaciones de alto voltaje.

• Adecuado para cables medianos y de alto voltaje, asegurando conexiones seguras y eficientes.

2. Diseño confiado

• El innovador diseño conectable simplifica la instalación y el mantenimiento, lo que permite una fácil conexión y desconexión de los cables sin la necesidad de herramientas especializadas.

• Reduce el tiempo de instalación y el tiempo de inactividad operativo, asegurando la restauración de servicios rápida y confiable.

3. Aislamiento de tipo seco

• Utiliza la tecnología de aislamiento de tipo seco, eliminando la necesidad de aislamiento líquido, lo que reduce el riesgo de fugas y contaminación.

• Asegura a un aislamiento eléctrico superior y mejora la seguridad del punto de terminación.

4. Compatibilidad de la aparejo de interruptores con aislamiento de gas

• Compatible con sistemas SIG, que ofrece una solución compacta y eficiente para terminaciones de cable de alto voltaje en espacios confinados.

• Diseñado para integrarse a la perfección con los paneles SIG, contribuyendo a la seguridad general y la confiabilidad del sistema.

5. Durabilidad y protección del medio ambiente

• Resistente a las condiciones climáticas extremas, la exposición a los rayos UV y las fluctuaciones de temperatura.

• Proteja los cables de los factores ambientales, asegurando el rendimiento de larga duración y el mantenimiento mínimo.

Aplicaciones

1. Las subestaciones de interruptores aislados de gas (SIG)
   ideales para terminaciones de cable en subestaciones SIG donde el espacio es limitado, y los sistemas de alto voltaje están en funcionamiento. El diseño de tipo seco confuso proporciona una solución segura y eficiente para conectar cables a los paneles SIG.

2. Las redes de distribución de energía
   garantizan terminaciones confiables de cable para los sistemas de distribución de energía, manteniendo el rendimiento de alto voltaje y minimizando el tiempo de inactividad en las operaciones de la red.

3. Proyectos de energía renovable
   utilizados en instalaciones solares, eólicas e hidroeléctricas para mantener conexiones seguras de cable en entornos de alto voltaje, contribuyendo a la eficiencia energética y la confiabilidad del sistema.

4. Sistemas de energía industrial
   adecuados para aplicaciones industriales que requieren terminaciones de cable de alto voltaje robustas y seguras, asegurando el flujo de energía y la seguridad ininterrumpidos en las instalaciones de fabricación y procesamiento.

Ventajas de los accesorios de cable de tipo seco de tipo SIG de 132 kV SIG

1. Instalación rápida y fácil

• El diseño conectable simplifica el proceso de instalación y mantenimiento, reduciendo significativamente el tiempo requerido para configurar y minimizar la interrupción operativa.

2. Altos estándares de seguridad

• La tecnología de aislamiento de tipo seco reduce el riesgo de fugas y contaminación, al tiempo que proporciona un aislamiento eléctrico superior para evitar fallas y fallas.

3. Confiabilidad a largo plazo

• Diseñado para soportar condiciones ambientales extremas, asegurando una larga vida útil y una reducción de las necesidades de mantenimiento.

• Resistente a los cambios en la corrosión, la humedad y la temperatura, lo que los hace ideales para instalaciones al aire libre.

4. Compacto y de eficiente en el espacio

• El diseño compacto está optimizado para su uso en aplicaciones SIG, donde el espacio es premium, sin comprometer el rendimiento o la seguridad.

¿Por qué elegir Accesorios de cable de tipo seco de tipo SIG de 132kV de 132kV?
Los accesorios de cable de tipo seco de tipo SIG de 132 kV SIG proporcionan una solución avanzada, confiable y rentable para terminaciones de cable de alto voltaje. Con su fácil instalación, altos estándares de seguridad y una durabilidad excepcional, estos accesorios son ideales para garantizar el rendimiento a largo plazo en los sistemas críticos de infraestructura de energía.

¡Contáctenos hoy para obtener más información o para personalizar la solución ideal para sus necesidades de terminación de cable!
