Accesorios de cable de bajo voltaje:

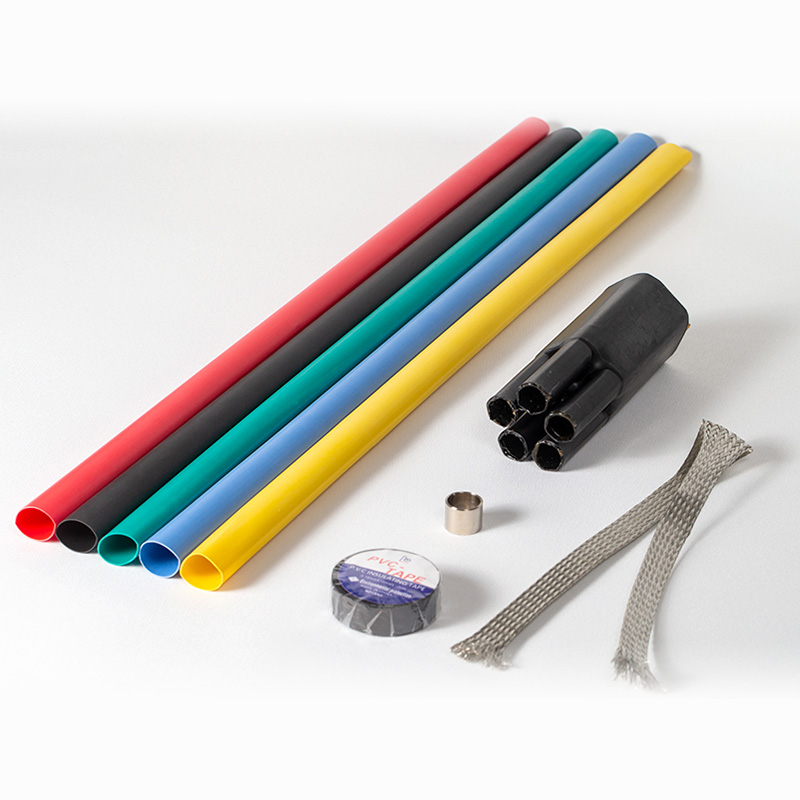

1KV H Eat s hrinkable C capaz de cesorios :
Los accesorios de cable de calor de calor de 1 kV se utilizan ampliamente en el procesamiento de terminación de cable de 1 kV y la conexión central, los productos se dividen en dos núcleo, tres núcleos, cuatro núcleos y cinco núcleos.
Especificación técnica
Artículo | Requisitos | Contenido de prueba | Resultado |
Prueba de voltaje de resistencia de frecuencia de potencia de 1 minuto | 4KV sin flashover, sin desglose | 4KV 1Min Sin flashover, sin desglose | Aprobar |
Prueba de ciclo de carga (3 ciclos) | 5H Calefacción, 3H enfriamiento, la temperatura del conductor es de 75 ℃ al calentar. | 5H Calefacción, 3H enfriamiento, la temperatura del conductor es de 75 ℃ al calentar. | Al igual que el resultado de la prueba siguiente |
Prueba de voltaje de resistencia de frecuencia de potencia de 4H | 2.4kV Sin flashover, sin desglose | 2.4kV 4H Sin flashover, sin desglose | Aprobar |
Especificaciones del producto
| Modelo | Área de sección transversal |
Cable de 1kV de un solo núcleo terminación de calor encogible | Sty-1/1 × -0 | 4-6 |
Sty-1/1 × 0 | 10-16 | |
Sty-1/1 × 1 | 25-50 | |
Sty-1/1 × 2 | 70-120 | |
Sty-1/1 × 3 | 150-240 | |
Sty-1/1 × 4 | 300-400 | |
Cable de 1 kV de dos núcleos terminación de calor encogible | Sty-1/2 × -0 | 4-6 |
Sty-1/2 × 0 | 10-16 | |
Sty-1/2 × 1 | 25-50 | |
Sty-1/2 × 2 | 70-120 | |
Sty-1/2 × 3 | 150-240 | |
Sty-1/2 × 4 | 300-400 | |
Terminación de calor por cable de tres núcleos de tres núcleos | Sty-1/3 × -0 | 4-6 |
Sty-1/3 × 0 | 10-16 | |
Sty-1/3 × 1 | 25-50 | |
Sty-1/3 × 2 | 70-120 | |
Sty-1/3 × 3 | 150-240 | |
Sty-1/3 × 4 | 300-400 | |
Cable de 1 kV de cuatro núcleos terminación de calor encogible | Sty-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
Sty-1/4 × 1 | 25-50 | |
Sty-1/4 × 2 | 70-120 | |
Sty-1/4 × 3 | 150-240 | |
Sty-1/4 × 4 | 300-400 | |
Cable de 1 kV de cinco núcleos terminación de calor encogible | Sty-1/5 × -0 | 4-6 |
Sty-1/5 × 0 | 10-16 | |
Sty-1/5 × 1 | 25-50 | |
Sty-1/5 × 2 | 70-120 | |
Sty-1/5 × 3 | 150-240 | |
Sty-1/5 × 4 | 300-400 | |
1kV de cable de un solo núcle | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1 kV de dos núcle | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |

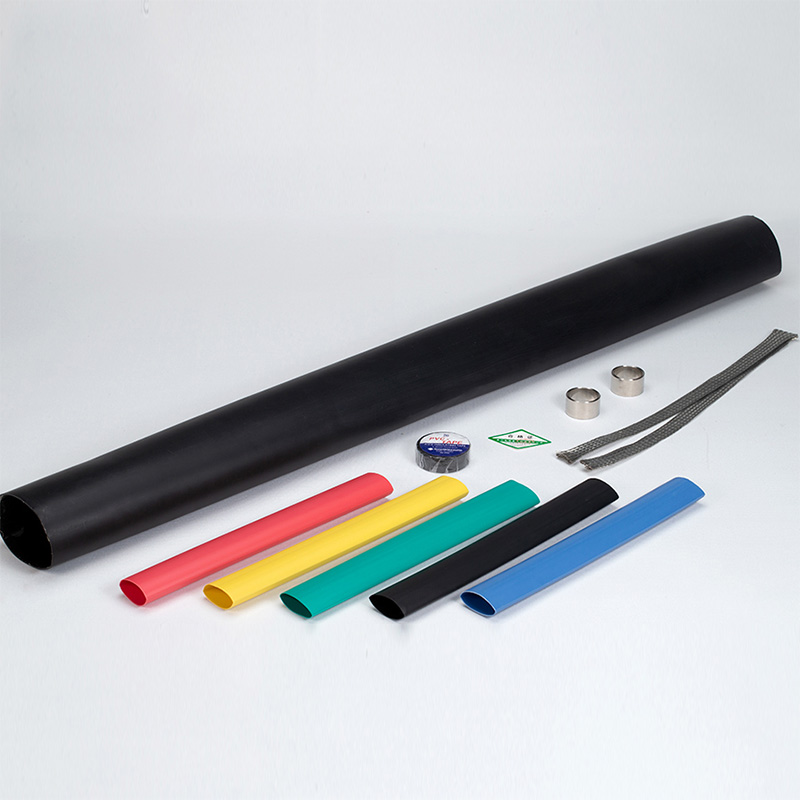

1kV de tres núcleos cable de calor encogible junta media | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1kV Cable de cuatro núcleo Conjunta media de calor encogible | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1kV cinco núcleos cable de calor encogible junta media | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

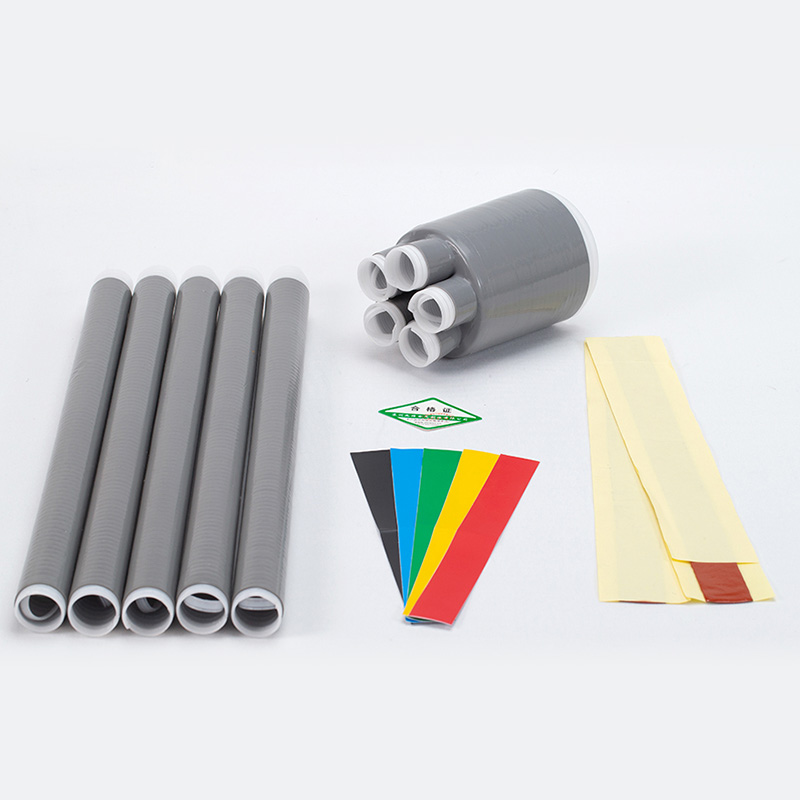

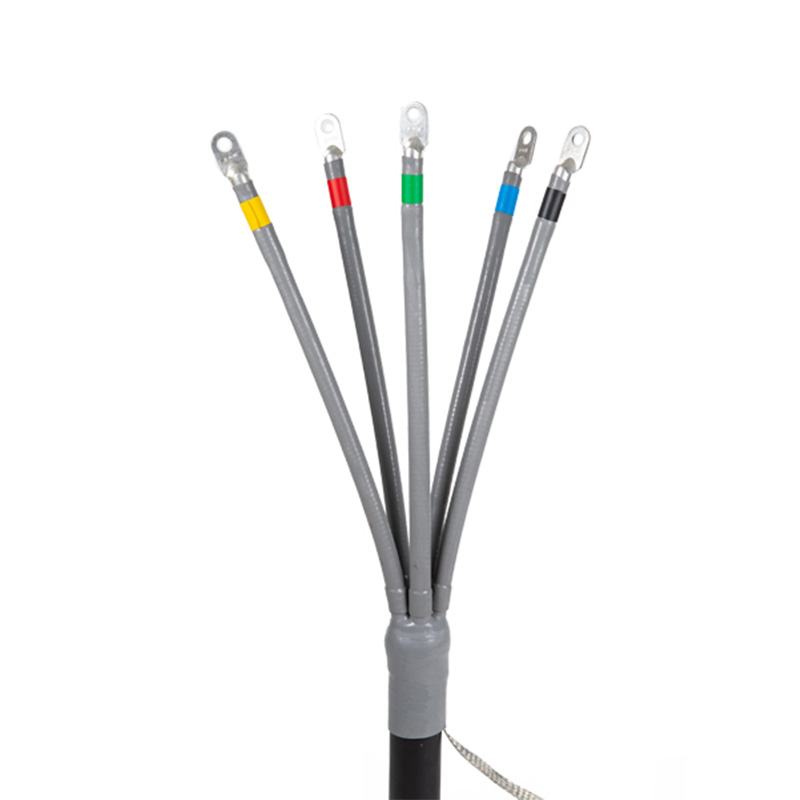

Accesorios de cable encogibles en frío de 1kV :
1 、 Hojas de datos técnicos de materia prima
No. | Artículo | Unidad | Índice | Método de prueba |
1 | Tensión srengrafía | MPA | ≥5.5 | GB/T 528-2009 |
2 | Alargamiento en el descanso | % | ≥480 | GB/T 528-2009 |
3 | Dureza (orilla a) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Fuerza de desgarro | N/mm | ≥35 | GB/T 529-2008 |
5 | Resistencia de voltaje de soporte | KV/mm | ≥20 | GB/T 1695-2005 |
6 | Resistividad eléctrica de volumen | Ω • CM | ≥1015 | GB/T 1692-2008 |
7 | Coeficiente dieléctrico | 2.8 ~ 3.5 | GB/T 1693-2007 | |
8 | Pérdida de pérdida dieléctrica | ≤0.01 | GB/T 1693-2007 | |
9 | Resistencia al seguimiento | ≥1a3.5 | GB/T 6533-2003 |
2 、 Estándares de fabricación: IEC 60502 (equivalente a GB/T 12706).
Accesorios de cable de 1kV en frío Datos técnicos principales
No. | Artículo | Requisitos | Requisitos técnicos |
1 | 8kV, 5 minutos | 8kV/5min | |
2 | Prueba de voltaje | 7.2kv ， 4h | 7.2kv ， 4h |
3 、 Condición del entorno
3.1 Lugar de instalación: interior o exterior.
3.2 Altura de altitud: ≤1000m
3.3 Nivel de contaminación: IV
3.4 Máx. Cubierta de hielo: 10 mm
3.5 Temperatura del entorno: -40 ℃～+45 ℃
3.6 Máx. Velocidad del viento: no más de 35 m/s (igual a la presión del viento: 700PA)
3.7 Nivel de terremoto: 7
4 、 Datos técnicos principales
4.1 Voltaje calificado: 0.6/1KV
4.2 Temperatura de funcionamiento del conductor:
cumpla con los mismos requisitos de temperatura que los cables que se ajustan a los accesorios.
4.3 Accesorios de cables El nivel de aislamiento no debe ser menos que el de los cables de ajuste.
4.4 Los accesorios de cables deben incluir todos los accesorios relevantes y los materiales de consumo que se necesitan durante la instalación.
4.5 Todos los accesorios redactables en frío deben pasar las pruebas e inspecciones de fábrica antes de que se entreguen. La superficie de los productos debe ser suave, sin puntos negros visibles, pozos o grietas debido al material malo o la tecnología de fabricación incorrecta. La dimensión de la construcción debe cumplir con los requisitos del dibujo.
5 、 Accesorios
5.1 Breakout
5.2 Tubos de inyección (Longitud original: 450 mm)
5.3 Cintas de PVC
5.4 Completo Adhesivo
5.5 Lugs de cable (según los requisitos de pedido específicos del cliente)
