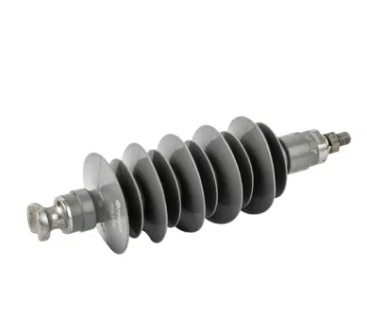

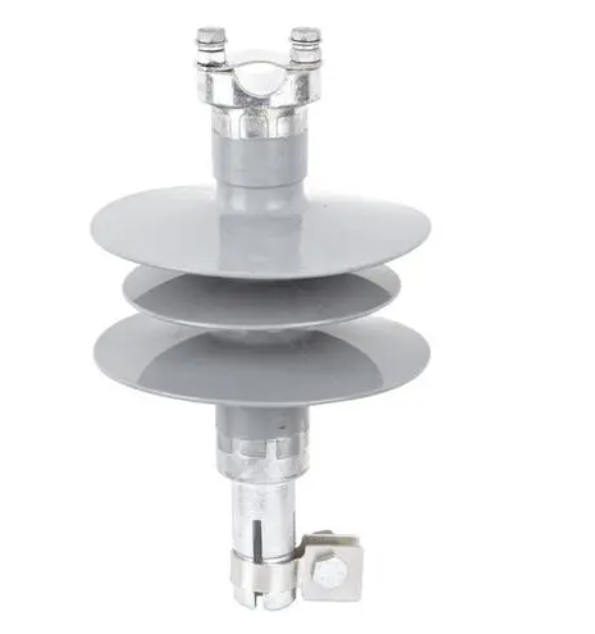

Aislador de polímero compuesto de alto voltaje es un tipo avanzado de aislante utilizado en sistemas de energía eléctrica para soportar y aislar conductores de alto voltaje. Estos aisladores están diseñados para soportar un alto estrés eléctrico, cargas mecánicas y condiciones ambientales. Reemplazan cada vez más a los aisladores de cerámica o vidrio tradicionales debido a su rendimiento y durabilidad superiores.
Estos aisladores de polímeros compuestos deben cumplir con los estándares internacionales como IEC 61109, IEC 61952 e IEEE 1523.
Se someten a pruebas rigurosas para el rendimiento eléctrico, mecánico y ambiental.
La construcción de un aislante de polímero compuesto de alto voltaje es un aspecto crítico de su diseño, asegurando que cumpla con los estándares de rendimiento eléctrico, mecánico y ambiental requeridos. A continuación se muestra una explicación detallada de la construcción de estos aisladores, desglosados en sus componentes clave:
1. Core (componente de carga): hecho de resina epoxi reforzada con fibra de vidrio. Proporciona al aislante alta resistencia mecánica para soportar cargas de tracción, compresión y flexión.
2. Weathersheds (carcasa externa): Hecho de caucho de silicona o monómero de etileno propilen dieno (EPDM). Protege el núcleo de los factores ambientales y proporciona aislamiento eléctrico.
3. Accesorios finales (accesorios de metal): Hecho de acero galvanizado, aluminio o hierro dúctil. Conecta el aislante a la línea de transmisión o estructura de soporte.
| Tipo | Voltaje nominal (KV) | Carga mecánica especificada (KN) | Longitud de la sección (mm) | Distancia mínima de arco (mm) | Distancia de fuga (mm) | Impulso de rayos Bil (KV) | Seguimiento de frecuencia de potencia (húmedo) (kV) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Líneas de transmisión: se usa en líneas de alimentación aérea para la transmisión de alto voltaje (típicamente 11 kV y más).
Substiciones: empleado en subestaciones para soporte de la barra colectiva y aislamiento del equipo.
Electrificación ferroviaria: se usa en sistemas catenarios superiores para ferrocarriles.
Sistemas HVDC: adecuado para aplicaciones de corriente continua de alto voltaje (HVDC).
Use cajas de madera y envases de plástico para proteger los productos del daño físico, la humedad y los contaminantes ambientales.
Entregado en todo el mundo a través del mar, el aire o la carga de la tierra. Las soluciones de envío personalizadas están disponibles en función de los requisitos del cliente.
