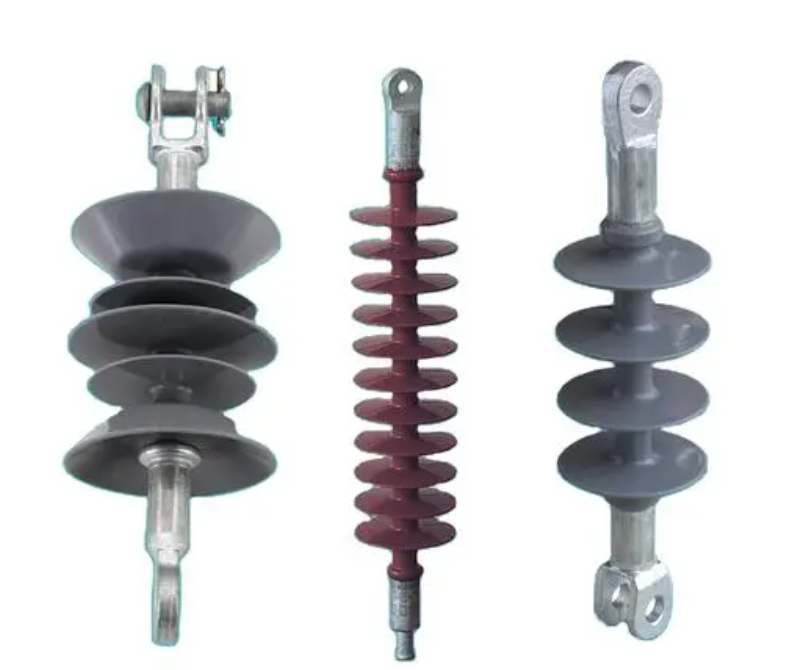

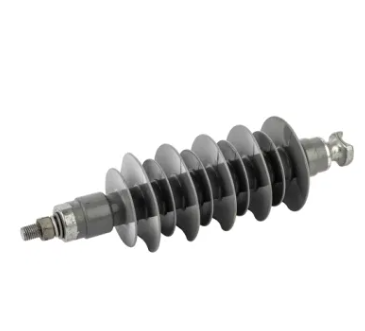

El aislante compuesto exterior es un tipo de aislante eléctrico utilizado en los sistemas de transmisión y distribución de energía de alto voltaje. Está diseñado para apoyar y aislar conductores eléctricos, mientras que resisten las condiciones ambientales como la lluvia, la radiación UV, la contaminación y las fluctuaciones de temperatura. Los aisladores compuestos son cada vez más populares debido a su rendimiento ligero, de durabilidad y superior en comparación con los aisladores tradicionales de porcelana o vidrio.
Normas internacionales :
IEC 61109, IEC 62217, IEC 61462, IEEE 1523, ANSI C29.11.
Normas regionales y nacionales :
BS EN 61466 (Reino Unido), DIN EN 61466 (Alemania), IS 14493 (India), GB/T 19519 (China).
Prueba y cumplimiento :
Pruebas de carga mecánica, pruebas eléctricas, pruebas de contaminación y pruebas de envejecimiento.
Certificaciones de terceros (por ejemplo, KEMA, CESI).
La construcción de un aislante compuesto exterior está diseñada para proporcionar un excelente aislamiento eléctrico, resistencia mecánica y resistencia a las condiciones ambientales. Por lo general, consta de varios componentes clave, cada uno que sirve una función específica. A continuación se muestra un desglose detallado de la construcción de un aislante compuesto:
1. Core (componente de carga)
Material : El núcleo generalmente está hecho de polímero reforzado con fibra de vidrio (FRP) o fibra de vidrio impregnada con resina epoxi . Proporciona alta resistencia mecánica para soportar cargas de tensión, compresión y flexión.
2. Cobertizos del clima (carcasa exterior)
Material : Hecho de caucho de silicona o monómero de etileno propilen dieneno (EPDM) . Protege el núcleo de factores ambientales como la radiación UV, la humedad y la contaminación.

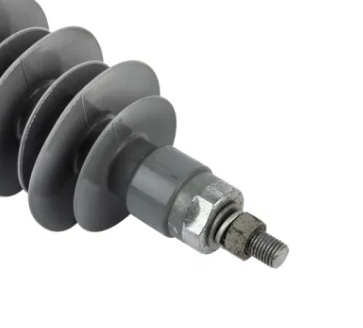

3. Accesorios finales (accesorios de metal)
Material : típicamente hecho de aluminio , de acero galvanizado , o hierro dúctil . Proporciona una conexión segura entre el aislante y el conductor (en el extremo energizado) y la estructura de soporte (en el extremo conectado).
Voltaje nominal (KV) :
El voltaje máximo del sistema El aislante está diseñado para soportar.
Distancia de escalofrío (mm/kV) :
La distancia de la superficie total a lo largo del aislante entre los extremos energizados y conectados a tierra.
Determina la capacidad del aislante para resistir la contaminación y las condiciones húmedas.
Distancia de arco seco (mm) :
La distancia más corta a través del aire entre el extremo energizado y el extremo conectado.
Crítico para prevenir los gasolina en condiciones secas.
Voltaje de soporte de impulso (KV) :
La capacidad del aislante para soportar rayos o cambios de conmutación.
Voltaje de resistencia de frecuencia de potencia (KV) :
La capacidad del aislante para soportar el voltaje de funcionamiento continuo y las sobretensiones temporales.
6. Nivel de descarga parcial (PC) :
Mide el nivel de descargas parciales, que pueden indicar defectos de aislamiento.
Anillos de corona :
Se utiliza en aplicaciones de alto voltaje para reducir la descarga de corona y evitar daños al aislante.
Dispositivos anti-pájaros :
Instalado para evitar que las aves causen daños o contaminación.
Seguimiento y resistencia a la erosión :
Los cobertizos de goma de silicona están formulados para resistir el seguimiento (degradación de la superficie) y la erosión causada por descargas eléctricas.
Líneas de transmisión :
Aisladores de suspensión y tensión para líneas aéreas.
Subestaciones :
Aisladores de núcleo hueco para bujes, interruptores de circuitos e interruptores de desconexión.
Líneas de distribución :

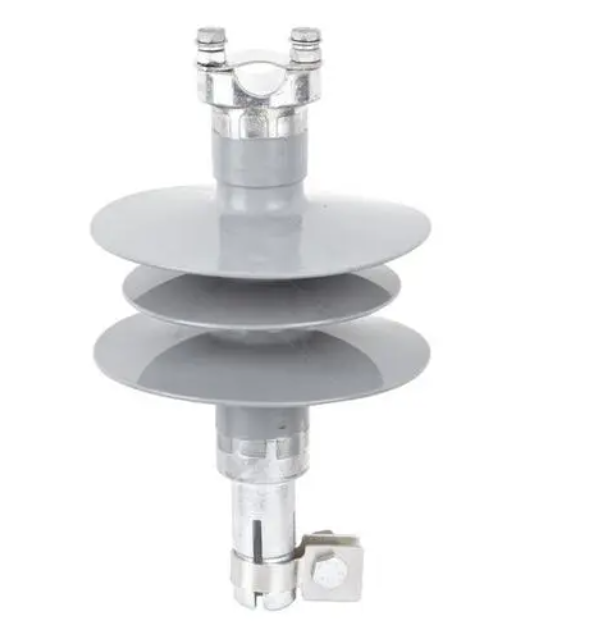

Línea post aisladores para conductores de apoyo.
Electrificación ferroviaria :
Sistemas de catenarios aéreos.
Energía renovable :
Instalaciones de energía eólica y solar.
Use cajas de madera y envases de plástico para proteger los productos del daño físico, la humedad y los contaminantes ambientales.
Entregado en todo el mundo a través del mar, el aire o la carga de la tierra. Las soluciones de envío personalizadas están disponibles en función de los requisitos del cliente.
