Seleccionar el descargador de sobretensiones correcto requiere hacer coincidir cuatro parámetros clave con las condiciones específicas de su sistema y el entorno de instalación.
1. Configuración de voltaje y conexión a tierra del sistema
Para un sistema de 33 kV, la tensión nominal máxima del sistema (Um) es 36 kV. El MCOV (voltaje máximo de funcionamiento continuo) requerido depende del tipo de conexión a tierra del sistema :
| Sistema Tipo de conexión a tierra | Factor de voltaje (k) | MCOV recomendado |
|---|---|---|
| Efectivamente conectado a tierra | 1.0 | ≥ 0,8 × Um (≥ 28,8 kV) |
| Neutro aislado/sin conexión a tierra | 1,25–1,4 | ≥ Um/√3 × 1,25 (≥ 26 kV) |
| Resonante conectado a tierra | 1,4–1,73 | ≥ Um/√3 × 1,4 (≥ 29 kV) |
Para la mayoría de las aplicaciones de distribución de 33 kV con neutros efectivamente conectados a tierra, un MCOV de 27,0 a 27,5 kV es estándar y proporciona un margen adecuado . Como regla general, los descargadores de sobretensiones se eligen con clasificaciones MCOV entre un 10% y un 20% por encima del voltaje operativo estándar de fase a tierra..
2. Corriente de descarga nominal (pulg.)
5kA (Clase 1 / Clase de distribución): Para líneas de distribución estándar con actividad de rayos moderada. Adecuado para descargadores de sobretensiones de línea y pequeños transformadores de distribución.
10kA (Clase 2 / Clase de estación): Para subestaciones, transformadores críticos y áreas con alta densidad de rayos. Proporciona una mayor capacidad de absorción de energía y una vida útil más larga. Recomendado para la mayoría de aplicaciones de subestaciones de 33 kV.
3. Distancia de fuga y nivel de contaminación
La distancia de fuga se debe seleccionar según el entorno de instalación según IEC 60815:
| Nivel de contaminación | Fuga mínima | Aplicación típica |
|---|---|---|
| Luz (Nivel I) | 16mm/kV | Zonas del interior con baja humedad |
| Medio (Nivel II) | 20mm/kV | Instalaciones exteriores generales. |
| Pesado (Nivel III-IV) | 25–31 mm/kV | Zonas costeras, desérticas, industriales. |
Para sistemas de 33 kV con voltaje máximo de 36 kV, una distancia de fuga de 900 a 1330 mm es típica para áreas con mucha contaminación. Los descargadores con carcasa de porcelana están disponibles con distancias de fuga extendidas para entornos costeros e industriales..
4. Selección del material de la carcasa: porcelana frente a polímero
Esta es una decisión crítica que afecta el rendimiento mecánico, la instalación y el costo total de propiedad. La siguiente tabla comparativa resume las diferencias clave:
Elija carcasas de porcelana cuando: la carga mecánica es extrema (vientos fuertes, zonas sísmicas), el servicio térmico es severo o las especificaciones de servicios públicos requieren explícitamente una construcción de porcelana . Elija una carcasa de polímero cuando: la simplicidad de la instalación, el peso ligero y el rendimiento superior contra la contaminación sean prioridades.
| Unidad | de parámetros | Y5W-33 (5kA) | Y10W-33 (10kA) |
|---|---|---|---|
| Voltaje nominal (Ur) | kV (valor eficaz) | 33 | 33 |
| Tensión máxima de funcionamiento continuo (MCOV/Uc) | kV (valor eficaz) | 27,0–27,5 | 27,0–27,5 |
| Corriente de descarga nominal (pulg.) | ka | 5 | 10 |
| Tensión residual de impulso de corriente pronunciada (1/4 µs) | kV (cresta) | ≤113 | ≤113 |
| Tensión residual de impulso de rayo (8/20 µs) | kV (cresta) | ≤99 | ≤99 |
| Tensión residual de impulso de conmutación (30/60 µs) | kV (cresta) | ≤89 | ≤89 |
| Resistencia a la corriente de onda cuadrada de 2 ms | A | 150 | 250 |
| Resistencia al impulso de alta corriente de 4/10 µs | ka | 65 | 100 |
| Distancia de arrastre | mm | 750–900 | 1055-1330 |
| Material de alojamiento | — | Porcelana de grado eléctrico | Porcelana de grado eléctrico |
| Núcleo de varistor | — | ZnO (óxido de zinc) sin espacios | ZnO (óxido de zinc) sin espacios |
| Estándar | — | IEC 60099-4 | IEC 60099-4 |
| Temperatura de funcionamiento | °C | -40 a +45 | -40 a +45 |
| Altitud | m | ≤3000 | ≤3000 |
Nota: La distancia de fuga varía según la especificación del nivel de contaminación. Calificaciones personalizadas disponibles a pedido.

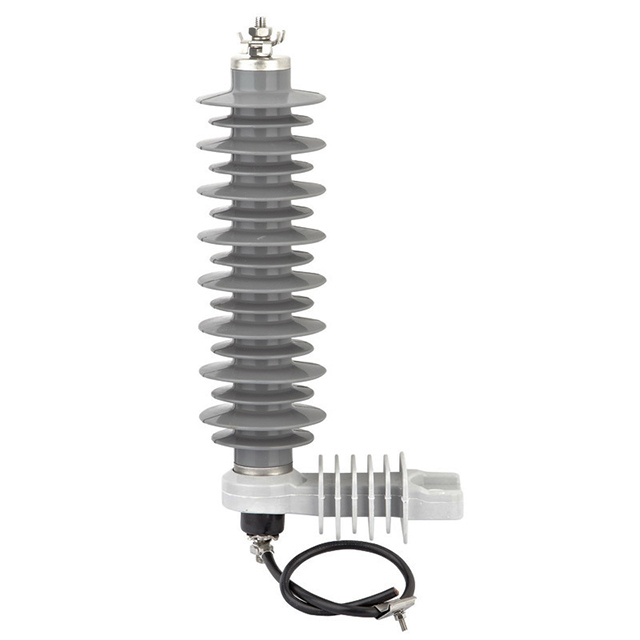

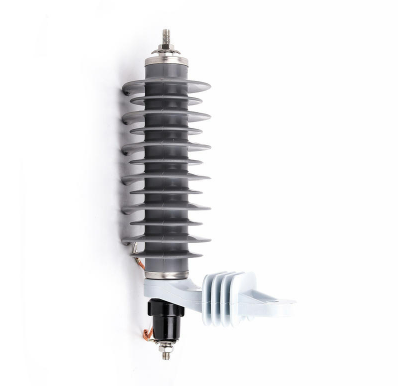

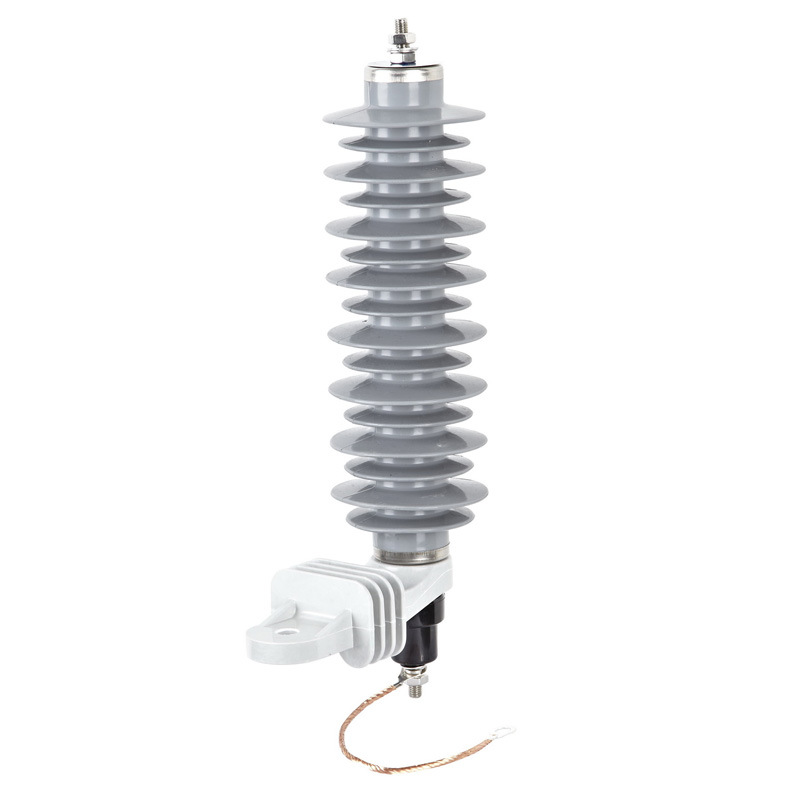

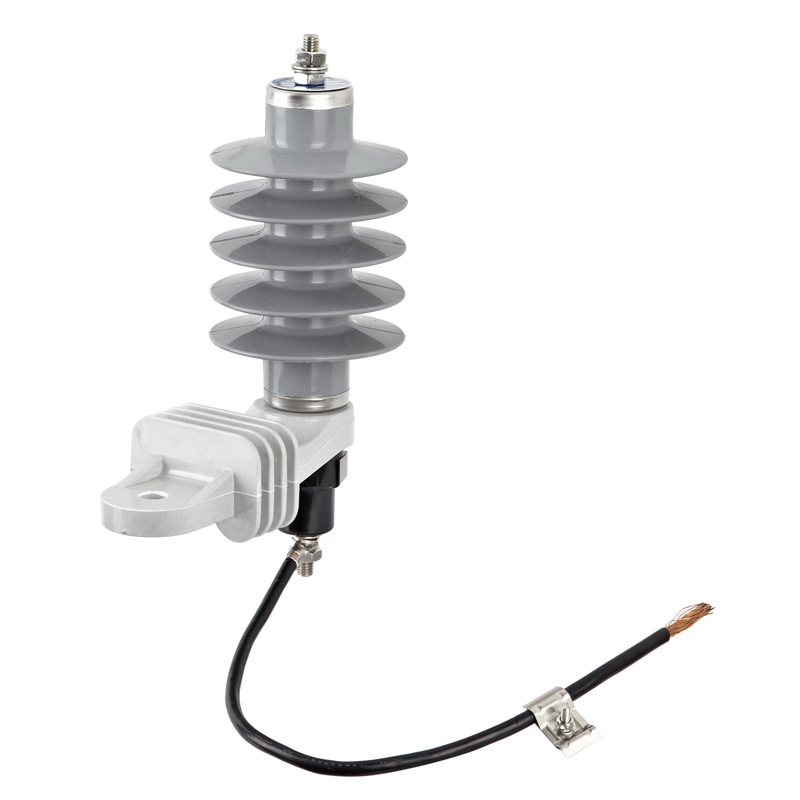

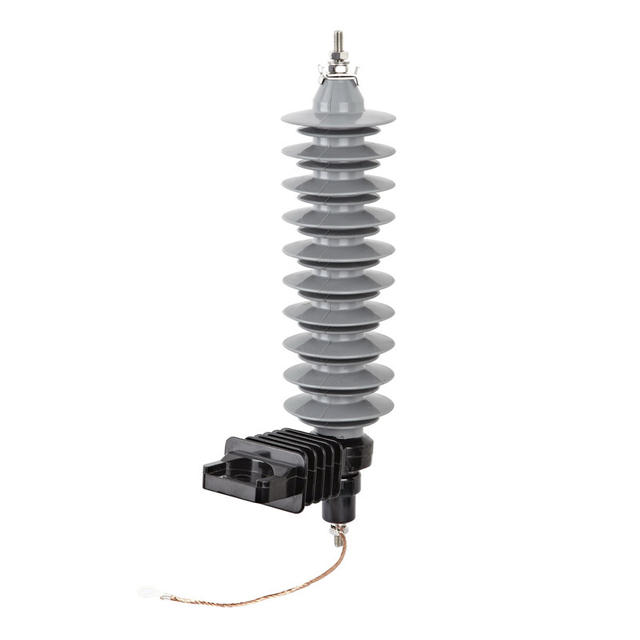

Este descargador de sobretensiones de porcelana de 33 kV está diseñado para las siguientes instalaciones:
Líneas aéreas de distribución de 33 kV: protege los aisladores de línea, los transformadores y las terminaciones de cables conectados contra sobretensiones inducidas por rayos. Particularmente adecuado para zonas de alta actividad de rayos donde los pararrayos de línea reducen el riesgo de descarga eléctrica y eliminan la necesidad de cables blindados.
Transformadores de distribución: instalados en el lado primario de transformadores de 33 kV/11 kV o 33 kV/0,4 kV para bloquear las sobretensiones entrantes antes de que alcancen el aislamiento del devanado.
Terminaciones de cables y cuadros: Protege los extremos de sellado de los cables y los cuadros conectados contra sobretensiones de conmutación y sobretensiones transitorias propagadas a través de los cables de alimentación conectados.

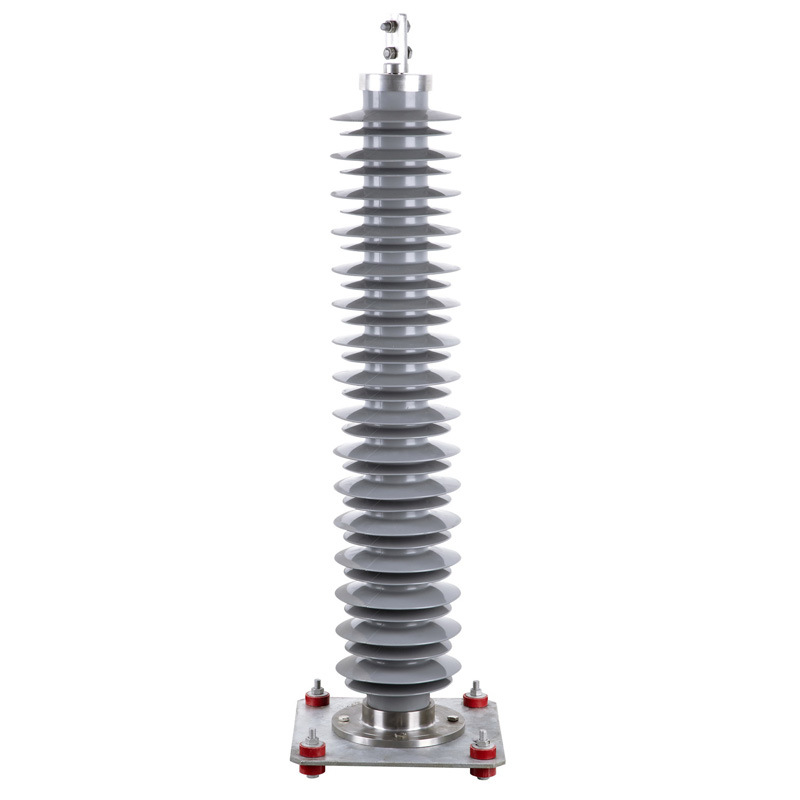

Equipos de subestaciones: Aplicados como protección de clase estación para barras colectoras, disyuntores y transformadores de instrumentos en subestaciones de 33 kV.
| Aspecto | Pararrayos de porcelana de 33 kV | Pararrayos de polímero de 33 kV |
|---|---|---|
| Material de alojamiento | Cerámica eléctrica esmaltada | Caucho de silicona/EPDM sobre núcleo de FRP |
| Peso (aprox.) | 8-12 kilos | 2 a 4 kilogramos |
| Fuerza voladiza | Alto (hasta 70 000 lb / 311 kN) | Moderado |
| Resistencia a la contaminación | Requiere una distancia de fuga adecuada | La superficie hidrofóbica repele activamente el agua. |
| Comportamiento de fracaso | Puede romperse por culpa; Alivio de presión direccional disponible | No fragmentación; más seguro en zonas pobladas |
| Resistencia a los rayos UV/envejecimiento | Excelente estabilidad a largo plazo | Bien; La silicona puede envejecer en condiciones UV extremas. |
| Tipos de cables adecuados | Todas las terminaciones de cable XLPE, EPR, PILC de 33 kV | Mismo; preferido para cajas de cable compactas |
| Entorno recomendado | Vientos fuertes, zonas sísmicas, subestaciones, ubicaciones de alta temperatura. | Instalaciones costeras, desérticas y con espacio limitado |
| Requisito de instalación | Grúas o equipos de elevación; estructura de soporte rígida | Manipulación manual; montaje estándar en poste o soporte |
| Mantenimiento | Inspección visual periódica; limpieza si está muy contaminado | Inspección visual; superficie hidrofóbica autolimpiante |
