| Cantidad: | |
|---|---|
| Material | Conductividad | Densidad | Ventajas clave | Uso típico |
|---|---|---|---|---|
| Cobre estirado duro | 97% SIGC | 8,89 g/cm³ | Máxima conductividad, excelente rendimiento ante cortocircuitos | Líneas de alta conductividad, puesta a tierra, catenaria ferroviaria. |
| Aluminio estirado duro (1350/1370) | 61% SIGC | 2,70 g/cm³ | Peso ligero, menor costo, buena resistencia a la corrosión. | Distribución aérea, tramos largos donde el peso es crítico |
Lógica de selección: elija cobre cuando la conductividad y la resistencia a cortocircuitos sean prioridades. Elija aluminio cuando la reducción de peso, el ahorro de costos y la resistencia a la corrosión sean más importantes. Para puntos de transición cobre-aluminio, utilice conectores bimetálicos para evitar la corrosión galvánica.
Rango de sección transversal: 16 – 1500 mm² (4 AWG – 3000 kcmil).
Trenzado: 7, 19, 37, 61, 91, 127 hilos. Un mayor número de hebras mejora la flexibilidad, pero puede reducir ligeramente la resistencia a la tracción para una sección transversal determinada.
Clase: El cableado de tendido concéntrico Clase AA es estándar para conductores aéreos desnudos.
Determine el tamaño por corriente de carga, caída de voltaje, corriente de cortocircuito y carga mecánica (viento, hielo).
Voltaje: Los conductores desnudos trefilados se utilizan en líneas aéreas desde voltajes de distribución hasta niveles de transmisión EHV. El rendimiento de la corona mejora con un diámetro de conductor mayor.
Ampacidad: Depende del tamaño del conductor, el material, la temperatura ambiente, la velocidad del viento, la radiación solar y la temperatura permitida del conductor. Confirme la clasificación de corriente continua y la resistencia a cortocircuitos del proyecto.
Resistencia a la tracción: el cobre estirado duro proporciona una mayor resistencia a la tracción que el cobre recocido. El aluminio 1350-H19 ofrece una resistencia moderada.
Diseño de tramo: Calcule el hundimiento y la tensión en el peor de los casos con cargas de viento y hielo. La tensión máxima permitida suele ser del 20 al 25% de la resistencia máxima a la tracción.
Tramos largos: para cruces de ríos, valles o tramos extralargos, considere conductores ACSR o de alta resistencia.
Áreas costeras e industriales: Especifique recubrimiento opcional o infusión de grasa para protección contra la corrosión.
Zonas de alta contaminación: Confirmar los requisitos de fuga y corrosión.
Áreas de alta temperatura: Verifique los límites de temperatura del conductor en comparación con las condiciones ambientales.
Tramos propensos a vibraciones: considere amortiguadores de vibraciones o varillas de vibración en espiral.
Superficie desnuda: Estándar para ambientes limpios.
Recubierto de grasa: Para protección contra la corrosión en zonas costeras o industriales.
Oxidado: Para requisitos específicos de unión o apariencia.
Trenzado personalizado: Diferentes diámetros de alambre, longitudes de tendido o combinaciones de materiales disponibles a pedido.
Embalajes personalizados: Bobinas, bidones de madera, bidones de acero o bidones acero-madera.
Especificar normas aplicables:
ASTM B232: Conductores de aluminio trenzados concéntricos, reforzados con acero recubierto (ACSR) y especificaciones relacionadas de conductores desnudos.
IEC 61089: Conductores trenzados eléctricos aéreos de tendido concéntrico de alambre redondo.
BS 215: Conductores de aluminio y conductores de aluminio reforzados con acero.
GB/T 1179: Conductores trenzados eléctricos aéreos de tendido concéntrico de alambre redondo.
Solicite informes de pruebas de resistencia a la tracción, resistencia a CC y conductividad.
Radio de curvatura: normalmente 20 × diámetro exterior durante la instalación para conductores trenzados desnudos.
Longitud del tambor: seleccione según la longitud de la ruta, el número de juntas, los límites de transporte y el método de instalación.
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Estándar | — | ASTM B232, IEC 61089, BS 215, GB/T 1179 |
| Tipo | — | Conductor trenzado concéntrico desnudo estirado duramente |
| Material | — | Cobre estirado en duro (97% IACS) / Aluminio estirado en duro 1350 o 1370 (61% IACS) |
| Rango transversal | mm² | 16 – 1500 |
| Fastidioso | — | 7, 19, 37, 61, 91, 127 cables |
| Diámetro exterior | mm | Depende de la sección transversal y del cableado. |
| Resistencia CC a 20°C | Ω/km | Según material y tamaño |
| Resistencia a la tracción nominal | Kn | Según material y tamaño |
| Conductividad | % SIGC | Cobre: ≥97; Aluminio: ≥61 |
| Temperatura de funcionamiento continuo | °C | 80 – 90 (aluminio); mayor para el cobre dependiendo de la aplicación |
| Protección contra la corrosión | — | Recubrimiento opcional desnudo, recubierto de grasa, oxidado |
| Personalización | — | Tamaño del conductor, cableado, material, revestimiento, embalaje. |
| Embalaje | — | Bobina, tambor de madera, tambor de acero, tambor de acero-madera |
| Radio de curvatura | — | ≥20 × diámetro exterior (instalación) |
| Solicitud | — | Transmisión y distribución aérea, puesta a tierra, catenaria ferroviaria. |
Nota: Las especificaciones varían según el material y el trenzado. Confirme las dimensiones reales, los datos de prueba y el cumplimiento de los estándares antes de realizar el pedido.
Líneas aéreas de transmisión y distribución.
Sistemas de puesta a tierra y puesta a tierra.
Electrificación ferroviaria (cables de catenaria)
Líneas de suministro de energía industriales.
Barras y conexiones de subestaciones.
Zonas costeras, industriales y de alta contaminación (con revestimiento opcional)
Para recibir una cotización precisa, proporcione:
Material: cobre estirado duro o aluminio 1350/1370
Área de sección transversal (mm²)
Configuración de cableado (p. ej., 7/2,10, 19/2,50, 37/2,50)
Estándar requerido: ASTM B232, IEC 61089, BS 215, GB/T 1179 u otro
Tratamiento superficial: desnudo, engrasado, oxidado o personalizado
Requisito de resistencia a la tracción
Longitud total y longitud preferida del tambor
Requisitos de embalaje
Puerto de destino
用户要求为'Pararrayos de sobretensión de óxido metálico para sobretensión Protección'撰写一个符合特定结构的产品页面。我需要搜索相关技术标准、选型指南和参数信息。为了全面获取信息，我将同时进行多项搜索，覆盖不同电压等级、标准、选型和应用场景。
所有并行搜索都已返回结果。为了全面获取信息，我们需要同时打开多个相关的链接。
这些资料提供了关于金属氧化物避雷器选型、参数、外壳比较、爬电距离、应用和能量吸收等级的信息。现在我需要组织一个结构化的产品页面。页面将包括：产品简介、如何选择产品、技术规格、典型应用和订购信息。我会引用这些资料来支持我的内容。
Este descargador de sobretensiones de óxido metálico (descargador MO) es un dispositivo varistor de óxido de zinc sin espacios diseñado para proteger el equipo del sistema de energía contra sobretensiones causadas por rayos y operaciones de conmutación. Es adecuado para transformadores, aparamenta, terminaciones de cables, motores y líneas aéreas en redes de distribución y transmisión. El descargador está disponible en versiones con carcasa de polímero o de porcelana, con tensiones nominales de 0,22 kV a 500 kV y corrientes de descarga nominales de 5 kA, 10 kA o 20 kA. Para las adquisiciones, el valor clave es una respuesta rápida, un funcionamiento sin mantenimiento y el cumplimiento de la norma IEC 60099-4, lo que garantiza una coordinación de aislamiento confiable y un riesgo reducido de falla del equipo.
Seleccione el descargador MCOV según el tipo de conexión a tierra del sistema. Las clasificaciones MCOV publicadas generalmente se basan en una temperatura ambiente de 40 °C o 45 °C..
MCOV debe ser al menos un 5% mayor que el voltaje continuo más alto del sistema de energía. La tensión nominal es generalmente de 1,25 × MCOV.
IEC 60099-4:2014 clasifica los disipadores de sobretensión en clases de estación (S) y distribución (D) según su capacidad de manejo de energía, subdivididos en servicio alto (H), servicio medio (M) y servicio bajo (L). IEEE C62.11 define con más detalle los tipos de aplicaciones:
5 kA: Protección de distribución estándar, actividad de rayos moderada.
10 kA: Subestaciones, transformadores críticos, zonas con alta densidad de rayos. Recomendado para la mayoría de aplicaciones MV/HV.
20 kA: Muy alta exposición a rayos o equipos de estaciones críticas.
La capacidad de absorción de energía determina la capacidad del pararrayos para sobrevivir a múltiples rayos o sobretensiones de conmutación prolongadas. Las clases de descarga de línea (según IEC 60099-4) incluyen Clase 1 (2 kJ/kV), Clase 2 (5,5 kJ/kV), Clase 3 (6,0 kJ/kV) y superiores. Seleccione una clase que coincida con el consumo energético esperado de la instalación.
Elija polímero cuando el peso, la seguridad y el rendimiento contra la contaminación sean prioridades. Elija porcelana cuando la carga mecánica extrema y la estabilidad a los rayos UV a largo plazo sean fundamentales.
Seleccione la distancia de fuga según el entorno de instalación según IEC 60815:
| Nivel de contaminación | Fuga mínima | Aplicación típica |
|---|---|---|
| Luz (Nivel I) | 16mm/kV | Áreas interiores limpias |
| Medio (Nivel II) | 20mm/kV | General al aire libre |
| Pesado (Nivel III) | 25mm/kV | Costero, industrial |
| Muy pesado (Nivel IV) | 31mm/kV | Grave contaminación costera, desértica e industrial. |
Las carcasas de caucho de silicona estándar están diseñadas con una distancia de fuga específica mínima de 31 mm/kV, cumpliendo con el nivel de contaminación de Categoría IV (muy pesado)..
Celda interior: Diseños compactos con espacio libre adecuado. Verifique la reducción de la altitud y la temperatura ambiente.
Subestaciones exteriores: confirme la distancia de fuga para el nivel de contaminación y la carga mecánica del viento/hielo.
Costa/desierto: Especifique carcasa de polímero con alta distancia de fuga y superficie hidrofóbica.
Gran altitud: Reducción de potencia para altitudes superiores a 1.000 m.
Zonas sísmicas: Verificar resistencia mecánica y requisitos de montaje.
Especificar normas aplicables:
IEC 60099-4: Descargadores de sobretensiones de óxido metálico sin espacios para sistemas de CA.
IEEE C62.11: Descargadores de sobretensiones de óxido metálico para circuitos de alimentación de CA.
IEC 60099-5: Recomendaciones de selección y aplicación.
Las pruebas de rutina incluyen resistencia a CA, descarga parcial y medición de voltaje crítico. Las pruebas de tipo pueden incluir pruebas de funcionamiento, tensión residual y cortocircuito..
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Estándar | — | CEI 60099-4, IEEE C62.11 |
| Tipo | — | Descargador de sobretensiones de óxido metálico (ZnO) sin espacios |
| Voltaje nominal (Ur) | KV | 0,22 – 500 (porcelana); 0,22 – 220 (polímero) |
| Tensión máxima de funcionamiento continuo (MCOV/Uc) | KV | Según el voltaje del sistema |
| Corriente de descarga nominal (pulg.) | ka | 5, 10, 20 |
| Clase de descarga de línea | — | 1, 2, 3 o personalizado |
| Absorción de energía | kJ/kV | 2 – 10 (dependiendo de la clase) |
| Impulso de alta corriente (4/10 µs) | ka | 65, 100 |
| Tensión residual de corriente pronunciada (1/10 µs) | KV | Según calificación |
| Tensión residual de impulso de rayo (8/20 µs) | KV | Según calificación |
| Tensión residual de impulso de conmutación (30/60 µs) | KV | Según calificación |
| Material de alojamiento | — | Caucho de silicona (polímero) / Porcelana |
| Distancia de arrastre | mm/kV | 16 – 31 (por nivel de contaminación) |
| Temperatura de funcionamiento | °C | -40 a +45 (estándar); más ancho bajo pedido |
| Altitud | m | ≤ 1.000 (estándar); reducción de potencia superior |
| Frecuencia | Hz | 50 / 60 |
| Montaje | — | Montaje en poste, soporte o base |
| Protección | — | Interior/Exterior |
Nota: Las especificaciones varían según el voltaje nominal, la clase y el material de la carcasa. Confirme las dimensiones reales y los datos de prueba con los requisitos del proyecto antes de realizar el pedido.
Protección de transformadores y aparamentas en subestaciones.
Protección de líneas de distribución y alimentadores.
Protección de terminaciones de cables y accesorios de cables
Protección de motores, generadores y bancos de capacitores.
Protección de líneas aéreas de transmisión
Sistemas de energía renovable (solar, eólica) y distribución de energía industrial.
Ambientes costeros, desérticos y altamente contaminantes

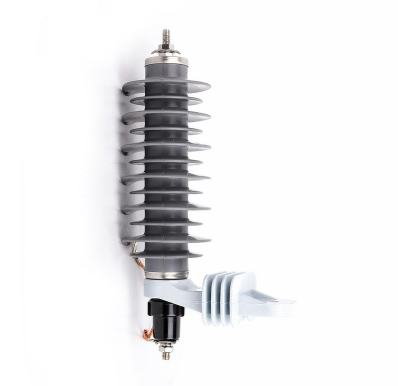

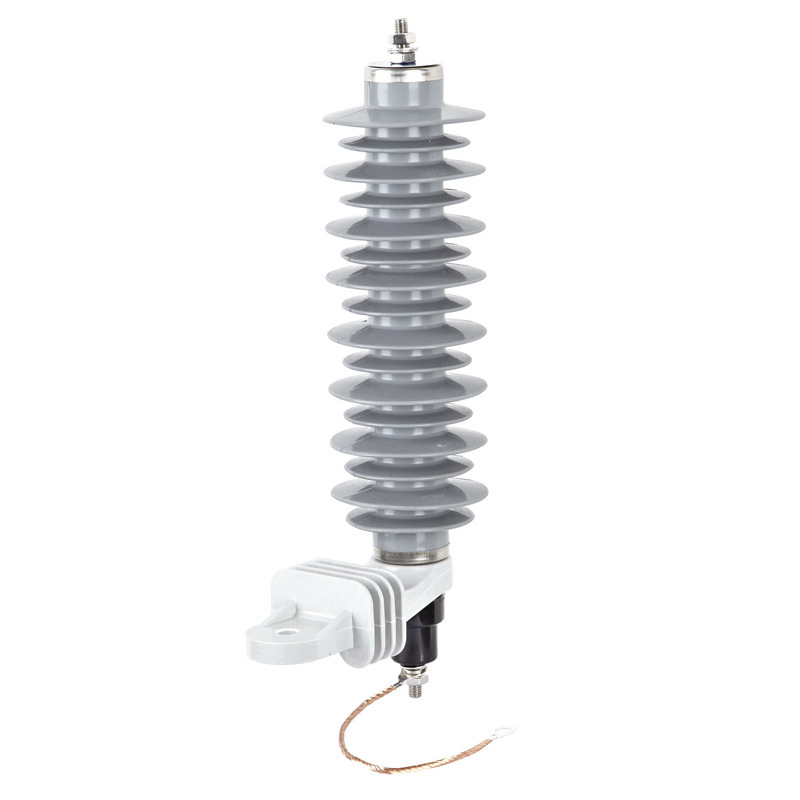

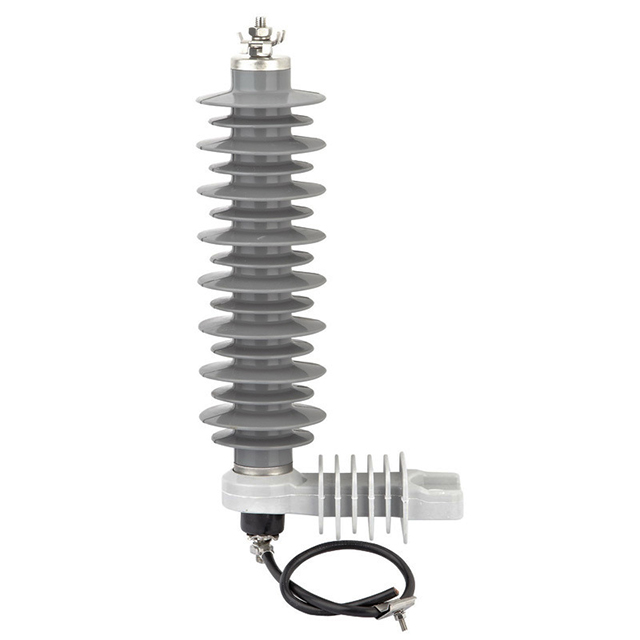

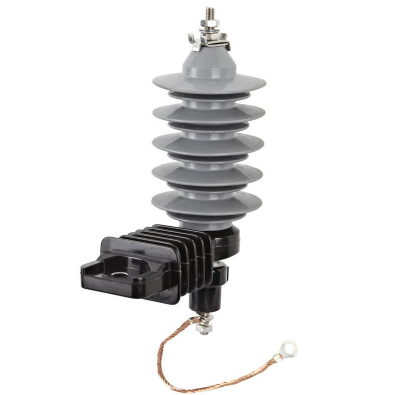

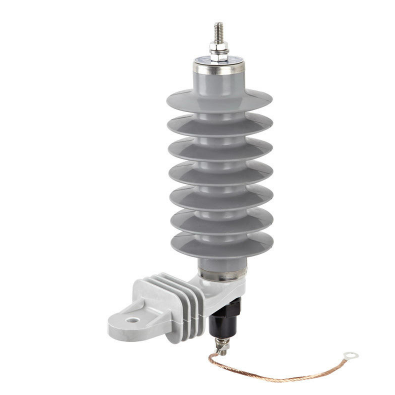

El supresor de sobretensiones de óxido metálico de 12 kV es un dispositivo de protección contra rayos de alto rendimiento con rendimiento de protección superior, peso ligero, resistencia a la contaminación y rendimiento estable.
Utiliza las excelentes características de voltios y amperios no lineales del óxido de zinc (ZnO). Bajo voltaje de trabajo normal, la corriente que fluye a través del disipador de sobretensiones es muy pequeña (nivel de microamperios o miliamperios). Cuando se produce una sobretensión, la resistencia cae bruscamente, ventilando la energía de la sobretensión para lograr una protección eficaz.
A diferencia de los pararrayos tradicionales, este pararrayos de óxido metálico no tiene espacio de descarga; se basa únicamente en las características no lineales del óxido de zinc para la descarga y la interrupción.
| Valor | del parámetro |
|---|---|
| Clasificaciones de voltaje | 0,22 kV – 500 kV (carcasa de porcelana) / 0,22 kV – 220 kV (carcasa compuesta) |
| Solicitud | Protección de los sistemas de transmisión y distribución de energía contra sobretensiones (rayos, sobretensiones) |
| Descripción | de la característica |
|---|---|
| Opciones de vivienda | Carcasa de polímero de silicona (compuesta) o carcasa de porcelana disponible |
| Fácil instalación y mantenimiento | El diseño liviano simplifica el manejo y la instalación |
| Excelente capacidad de sellado | Garantiza un funcionamiento fiable en entornos hostiles |
| Protección y confiabilidad mejoradas | Sin espacio de descarga, respuesta rápida, alta absorción de energía |
| Valor | del parámetro |
|---|---|
| Voltaje nominal | 12 kilovoltios |
| Tecnología | Varistor de óxido de zinc (ZnO) – sin espacios |
| Material de alojamiento | Porcelana o caucho de silicona (polímero) |
| Corriente de alta nominal | 5 kA / 10 kA (según estándar) |
| Se apunta con alto impulso de corriente | 65 kA / 100 kA (4/10 µs) |
| voltaje residual | Según IEC 60099-4 |
| Distancia de arrastre | Dependiente de la clase de contaminación |
| Estándares | IEC 60099-4, IEEE C62.11, GB/T 11032 |
| Aplicación | sectorial |
|---|---|
| Líneas de transmisión de energía | Protección contra sobretensiones para líneas aéreas de 12kV |
| Redes de distribución | Subestaciones, transformadores, aparamenta. |
| Sistemas de energía industriales | Fábricas, minas, refinerías. |
| Energía renovable | Parques solares, turbinas eólicas |
| Electrificación ferroviaria | Sistemas de potencia de tracción. |
| Descripción | del beneficio |
|---|---|
| Diseño sin espacios | Respuesta más rápida, sin riesgo de falla en el explosor |
| Alta absorción de energía | Varistor de ZnO con excelente capacidad de manejo de sobretensiones |
| Sin mantenimiento | No requiere servicio periódico |
| Resistente a la intemperie | Adecuado para ambientes costeros, desérticos y contaminados. |
| Certificado IEC | Cumple con IEC 60099-4 |
Condición de trabajo
1. Temperatura del aire ambiente: -40 ℃ ~+40 ℃;
2. Altitud: <= 2000m;
3. Frecuencia: 48Hz ~ 62Hz;
4. Voltaje de frecuencia de potencia aplicado entre los terminales de Surge Arrester no debe exceder el voltaje de funcionamiento continuo del arrestador de sobretensión;
5. La intensidad del terremoto es inferior a 8 grados;
6. Máx. La velocidad del viento es de 35 m/s.
Parámetro técnico principal
1. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brujo) para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrestador de sobretensiones de tipos de carcasa de polímero de óxido de metal (sin huecos) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Carcasa de porcelana de óxido de metal (sin brujo) Arrestador de sobretensiones para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
Arrestor de óxido de metal polimérico para el equipo eléctrico Proteger
Zinc óxido Surge Arrester es un dispositivo de protección de rayos con rendimiento de protección superior, peso ligero, resistencia a la contaminación y rendimiento estable. Utiliza principalmente las buenas características de voltios no lineales del óxido de zinc para hacer que la corriente fluya a través del arrestador de sobretensión a voltaje de trabajo normal muy pequeño (nivel de microampiros o miliamperios); Cuando actúa la sobrevoltaje, la resistencia cae bruscamente, ventilando la energía de sobrevoltaje para lograr el efecto de la protección. La diferencia entre este tipo de arrestado de rayos y el arrestado tradicional de rayos es que no tiene brecha de descarga, y utiliza las características no lineales del óxido de zinc para descargar y romper.
Serie de Arrester de sobretensión
General
1. Calificaciones: 0.22 ~ 500kV (porcelana), 0.22 ~ 220kV (compuesto)
2. Aplicación: para protección del sistema de transmisión y distribución de energía del exceso de voltaje.
3. Características:
1） Polímero de silicona Varicadora Compuesta de óxido de metal de metal Arrestador y carcasa de porcelana Los arrestadores de óxido de metal están disponibles.
2） Instalación y mantenimiento fácil.
3） Buena capacidad de sellado para garantizar una operación confiable.
4） Protección y confiabilidad del arrestado de sobretensiones se han mejorado enormemente.
Condición de trabajo
1. Temperatura del aire ambiente: -40 ℃ ~+40 ℃;
2. Altitud: <= 2000m;
3. Frecuencia: 48Hz ~ 62Hz;
4. Voltaje de frecuencia de potencia aplicado entre los terminales de Surge Arrester no debe exceder el voltaje de funcionamiento continuo del arrestador de sobretensión;
5. La intensidad del terremoto es inferior a 8 grados;
6. Máx. La velocidad del viento es de 35 m/s.
Parámetro técnico principal
1. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brujo) para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrestador de sobretensiones de tipos de carcasa de polímero de óxido de metal (sin huecos) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Carcasa de porcelana de óxido de metal (sin brujo) Arrestador de sobretensiones para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
Óxido de metal zinc altos de sobretensión de alto voltaje para línea superior
Zinc óxido Surge Arrester es un dispositivo de protección de rayos con rendimiento de protección superior, peso ligero, resistencia a la contaminación y rendimiento estable. Utiliza principalmente las buenas características de voltios no lineales del óxido de zinc para hacer que la corriente fluya a través del arrestador de sobretensión a voltaje de trabajo normal muy pequeño (nivel de microampiros o miliamperios); Cuando actúa la sobrevoltaje, la resistencia cae bruscamente, ventilando la energía de sobrevoltaje para lograr el efecto de la protección. La diferencia entre este tipo de arrestado de rayos y el arrestado tradicional de rayos es que no tiene brecha de descarga, y utiliza las características no lineales del óxido de zinc para descargar y romper.
Serie de Arrester de sobretensión
General
1. Calificaciones: 0.22 ~ 500kV (porcelana), 0.22 ~ 220kV (compuesto)
2. Aplicación: para protección del sistema de transmisión y distribución de energía del exceso de voltaje.
3. Características:
1） Polímero de silicona Varicadora Compuesta de óxido de metal de metal Arrestador y carcasa de porcelana Los arrestadores de óxido de metal están disponibles.
2） Instalación y mantenimiento fácil.
3） Buena capacidad de sellado para garantizar una operación confiable.
4） Protección y confiabilidad del arrestado de sobretensiones se han mejorado enormemente.
Condición de trabajo
1. Temperatura del aire ambiente: -40 ℃ ~+40 ℃;
2. Altitud: <= 2000m;
3. Frecuencia: 48Hz ~ 62Hz;
4. Voltaje de frecuencia de potencia aplicado entre los terminales de Surge Arrester no debe exceder el voltaje de funcionamiento continuo del arrestador de sobretensión;
5. La intensidad del terremoto es inferior a 8 grados;
6. Máx. La velocidad del viento es de 35 m/s.
Parámetro técnico principal
1. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brujo) para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrestador de sobretensiones de tipos de carcasa de polímero de óxido de metal (sin huecos) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Carcasa de porcelana de óxido de metal (sin brujo) Arrestador de sobretensiones para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
Arrestador de aumento de alto voltaje de 36 kV para la línea de distribución
Zinc óxido Surge Arrester es un dispositivo de protección de rayos con rendimiento de protección superior, peso ligero, resistencia a la contaminación y rendimiento estable. Utiliza principalmente las buenas características de voltios no lineales del óxido de zinc para hacer que la corriente fluya a través del arrestador de sobretensión a voltaje de trabajo normal muy pequeño (nivel de microampiros o miliamperios); Cuando actúa la sobrevoltaje, la resistencia cae bruscamente, ventilando la energía de sobrevoltaje para lograr el efecto de la protección. La diferencia entre este tipo de arrestado de rayos y el arrestado tradicional de rayos es que no tiene brecha de descarga, y utiliza las características no lineales del óxido de zinc para descargar y romper.
Serie de Arrester de sobretensión
General
1. Calificaciones: 0.22 ~ 500kV (porcelana), 0.22 ~ 220kV (compuesto)
2. Aplicación: para protección del sistema de transmisión y distribución de energía del exceso de voltaje.
3. Características:
1） Polímero de silicona Varicadora Compuesta de óxido de metal de metal Arrestador y carcasa de porcelana Los arrestadores de óxido de metal están disponibles.
2） Instalación y mantenimiento fácil.
3） Buena capacidad de sellado para garantizar una operación confiable.
4） Protección y confiabilidad del arrestado de sobretensiones se han mejorado enormemente.
Condición de trabajo
1. Temperatura del aire ambiente: -40 ℃ ~+40 ℃;
2. Altitud: <= 2000m;
3. Frecuencia: 48Hz ~ 62Hz;
4. Voltaje de frecuencia de potencia aplicado entre los terminales de Surge Arrester no debe exceder el voltaje de funcionamiento continuo del arrestador de sobretensión;
5. La intensidad del terremoto es inferior a 8 grados;
6. Máx. La velocidad del viento es de 35 m/s.
Parámetro técnico principal
1. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brujo) para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Arrestador de sobretensiones de tipos de carcasa de polímero de óxido de metal (sin huecos) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Carcasa de porcelana de óxido de metal (sin brujo) Arrestador de sobretensiones para el sistema de CA (serie 5ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 10ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Arrestador de sobretensiones de carcasa de polímero de óxido de metal (sin brecha) para el sistema de CA (serie 20ka)
Modelo | Voltaje nominal (KVR.MS) | Voltaje de funcionamiento continuo (KVR.MS） | Voltaje residual de impulso de alumbrado bajo corriente de descarga nominal (<= kvp) | Clase de descarga de línea | Distancia de escalofrío (mm) | 2 ms de soporte de corriente de impulso de onda cuadrada de 2 ms (a) | 4/10 μHigh Corriente de impulso (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
