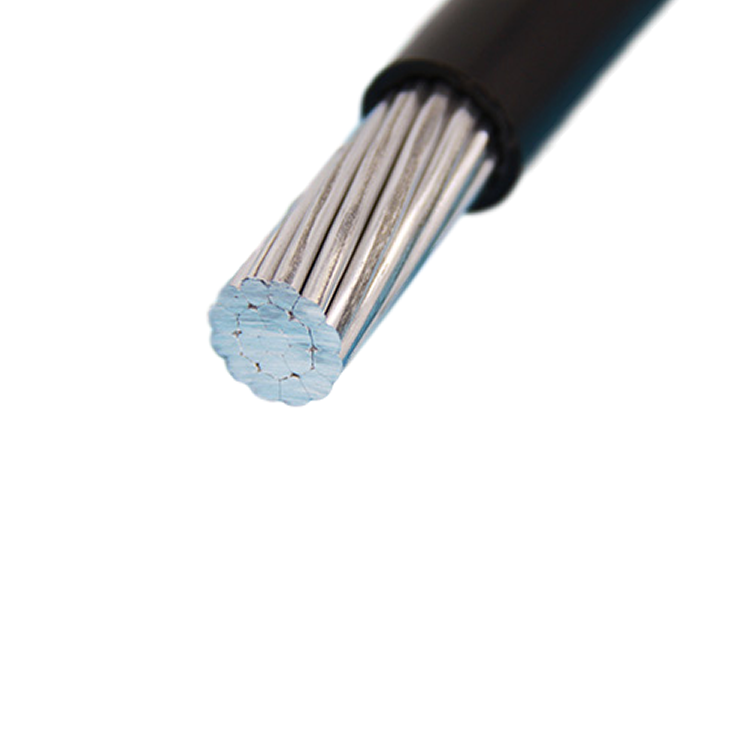

El cable ABC de alta calidad de 35kV establece un nuevo punto de referencia para la confiabilidad en aplicaciones de subestaciones, combinando un rendimiento eléctrico excepcional con una durabilidad resistente. Diseñado para soportar 50 corrientes de cortocircuito Ka/1s , una característica de seguridad crítica para entornos de subestación, este cable presenta un aislamiento resistente a la intemperie y un diseño compacto que reduce el espacio de instalación en un 30% en comparación con los cables de subestación tradicionales.
Un escudo de cobre con estateado proporciona protección EMI superior (interferencia electromagnética) y RFI (interferencia de radiofrecuencia), asegurando un funcionamiento estable en ambientes eléctricamente ruidosos. Totalmente compatible con los estándares IEC 60502 e IEEE 404, se ha convertido en la opción preferida para las redes de energía urbana, las subestaciones de energía renovable y las redes de distribución industrial donde la confiabilidad y la eficiencia del espacio son primordiales.
Parámetro | Valor |
Voltaje nominal | 35 kV |
Material conductor | Cobre estampado |
Resistencia a aislamiento | ≥100 gΩ a 20 ° C |
Corriente de cortocircuito | 50 ka/1s |
Material de la vaina | Xlpe |
Construcción resistente a la intemperie
El aislamiento del cable está compuesto de polietileno reticulado (XLPE), un material famoso por su resistencia a la humedad, la radiación UV y la exposición química. Combinado con una vaina externa resistente a los rayos UV y una clasificación de protección de ingreso IP68 , esta construcción garantiza que el cable permanezca operativo durante más de 40 años en entornos de subestaciones al aire libre y subterráneo, incluidas áreas costeras con alto contenido de sal.
Alta capacidad de cortocircuito
El conductor de cobre estable , elegido por su excelente conductividad y resistencia a la corrosión, trabaja junto con una capa de armadura de aleación de aluminio para resistir las tensiones térmicas y mecánicas extremas durante los eventos de cortocircuito. Esto asegura que el cable mantenga la integridad durante las fallas, evitando fallas catastróficas y reduciendo el tiempo de inactividad para las reparaciones.
Diseño de ahorro de espacio
Con un diámetro compacto de ≤60 mm , el cable simplifica el enrutamiento en entornos de subestación congestionados donde el espacio es limitado. Esto reduce la complejidad y los costos de instalación en un 15% , ya que se requieren menos modificaciones a la infraestructura existente para acomodar el cable. El diseño flexible también permite un radio de flexión de 10 × diámetro del cable , facilitando la instalación en espacios ajustados.
Substiciones : se usa para conexiones interiores y exteriores en subestaciones de transmisión y distribución, vinculando transformadores, interruptores de circuitos y barras colectivas con transmisión confiable de energía baja y baja.
Energía renovable : esencial para los sistemas de recolección en granjas solares y parques eólicos, donde la resistencia climática del cable y la alta capacidad de corriente respaldan la agregación de energía eficiente y la conexión de la red.
Industrial : conecta los paneles pesados de maquinaria y distribución en instalaciones de minería, fabricación e petroquímica, soportando las duras condiciones de operación típicas en entornos industriales.
P: ¿Cuál es el radio de flexión?
R: El cable está diseñado con un radio de flexión mínimo de 10 × su diámetro exterior , que para un cable de 60 mm de diámetro se traduce en 600 mm. Esta flexibilidad permite una fácil instalación en espacios confinados dentro de las subestaciones y alrededor de los equipos existentes sin comprometer la integridad estructural.
P: ¿Requiere kits de terminación especiales?
R: Sí, recomendamos utilizar nuestras terminaciones propias de 35 kV pre-moldeadas para un rendimiento óptimo. Estas terminaciones probadas en fábrica aseguran un aislamiento adecuado y una continuidad de blindaje, reduciendo el tiempo de instalación en un 50% en comparación con las alternativas moldeadas de campo y minimizando el riesgo de fallas relacionadas con la instalación.
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Dimensiones de los conductos de mensajero neutral
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
