El cable combinado aéreo (ABC) de 0,6/1 kV es una solución de distribución de energía aérea de alto rendimiento diseñada para cumplir con el estándar NFC 33-209 , junto con puntos de referencia globales como BS 7870-5, GB/T 12527 e IEC 60502. Su principal fortaleza radica en una estructura dúplex diseñada con precisión, que combina aislamiento XLPE/PE/PVC (optimizado para resistencia a los rayos UV y condiciones climáticas extremas) con fase de aluminio (Al). conductores (sección transversal de 16 a 150 mm²) y conductores mensajeros neutros de aleación de aluminio (AAAC) . Este diseño ofrece una resistencia mecánica excepcional, respaldada por una carga de rotura mínima de 1,9 kN (para conductores de 16 mm²) hasta 20,5 kN (para conductores mensajeros de 70 mm²), y durabilidad a largo plazo en entornos hostiles.
Más allá de las configuraciones estándar, ofrecemos soluciones de cables ABC personalizadas adaptadas a las necesidades específicas del proyecto, incluidas secciones transversales de conductores, materiales aislantes y longitudes de carrete (de 100 a 1000 m en tambores de madera o embalajes personalizados). Nuestras capacidades OEM también permiten ajustes técnicos y de marca para alinearse con los requisitos del cliente, haciendo que el cable sea adecuado para redes urbanas, electrificación rural, alumbrado público y redes aéreas industriales.
| Área del conductor (mm²) | Número de cables | máx. Diámetro del conductor de resistencia de CC (Ω/km) | (mm) | min. Rango de diámetro general de carga (KN) | (mm) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54.6 (mensajero) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (mensajero) | 7 | 0.50 | 10.0–10.2 | 20.5 |

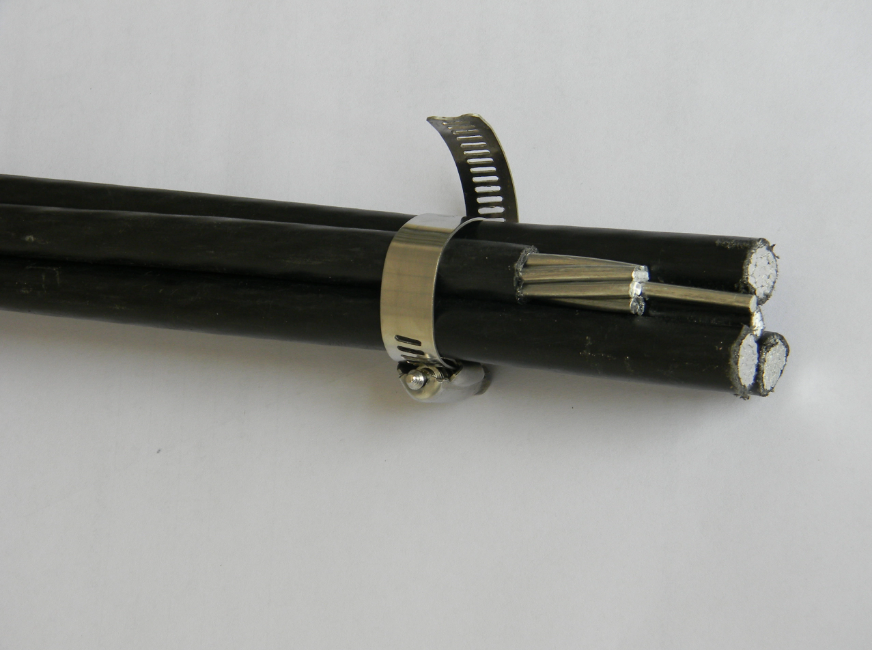

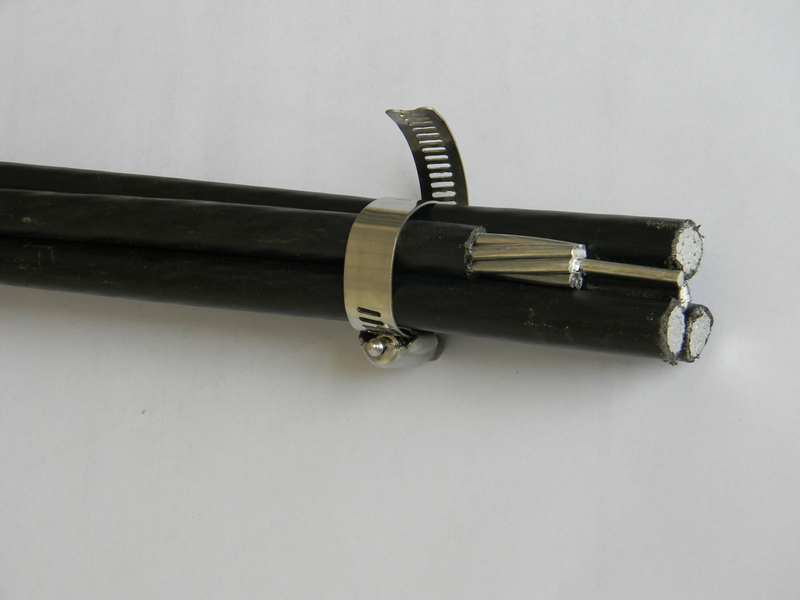

Cable 0.6/1kV (ABC) ( agrupado aéreo de NFC33-209 estándar )
Modelo No. | Fase No./DIA. | Xlpe | Neutral No./dia. | Xlpe | EP No./DIA. | Xlpe |
mm | mm | mm | ||||
3*35+54.6AAAC+16 3*70+54.6AAAC+2*16 | 7/2.52 12/2.72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1.70 7/1.70 | 1.20 1.20 |

El aislamiento XLPE/PE/PVC bloquea la radiación UV, la humedad y las fluctuaciones de temperatura (-1 ℃ a +40 ℃), lo que garantiza un rendimiento confiable en regiones costeras (alta salinidad) y tropicales (hasta 2200 m de altitud, 90 % de humedad).
Los conductores mensajeros neutros AAAC mejoran la resistencia a la tracción y la corrosión, lo que reduce los costos de mantenimiento y extiende la vida útil del cable.
La baja resistencia de CC (tan baja como 0,50 Ω/km para conductores de 70 mm²) minimiza la pérdida de energía, mientras que la alta capacidad de transporte de corriente (hasta 306 A para conductores de 150 mm², a 30 ℃ de temperatura ambiente) respalda un suministro de energía estable.
El diámetro compacto del paquete (p. ej., 22 mm para configuraciones de 3×16+25 mm²) simplifica la instalación y reduce la resistencia al viento, ideal para áreas urbanas densas.
Los diseños versátiles ( líneas LV-ABC autoportantes , LV-ABC con mensajero neutro desnudo, MV-ABC con mensajero neutro aislado) se adaptan a diversos escenarios aéreos.
Los conductores de aluminio livianos reducen los costos de transporte e instalación en comparación con las alternativas de cobre, sin comprometer el rendimiento.
Redes eléctricas urbanas : perfectas para distribuir energía en ciudades, donde las limitaciones de espacio y la resiliencia climática son críticas (por ejemplo, alumbrado público, complejos residenciales).
Electrificación rural : recorre terrenos remotos y hostiles para llevar electricidad a las aldeas, aprovechando su resistencia a la corrosión y resistencia mecánica.
Zonas industriales : Maneja altos esfuerzos mecánicos y demandas de carga pesada en fábricas, almacenes y parques industriales.
Áreas tropicales y costeras : Resiste alta humedad, niebla salina y tormentas eléctricas (hasta 180 días de tormenta/año), satisfaciendo las necesidades de las ciudades costeras y las regiones tropicales.
El cable es estrictamente para uso aéreo y no se permite enterrarlo (ni siquiera en conductos) para preservar la integridad del aislamiento y el rendimiento mecánico.
Nuestro equipo brinda asistencia técnica en el sitio y orientación de instalación para garantizar el cumplimiento de los estándares del proyecto y los protocolos de seguridad.
Como fabricante con sede en China y con años de experiencia en sistemas eléctricos, nos especializamos en producción de cables ABC , I+D y servicios técnicos. Todos los productos se someten a pruebas rigurosas para cumplir con la norma NFC 33-209 y las certificaciones globales, lo que garantiza calidad y cumplimiento.
No solo ofrecemos cables disponibles en el mercado: nuestras soluciones personalizadas le permiten seleccionar el tamaño del conductor, el tipo de aislamiento y el empaque. Nuestras capacidades OEM también incluyen personalización de marca, ajustes técnicos y alineación de documentación para satisfacer sus necesidades comerciales.
Desde la preventa que proporciona catálogos y especificaciones técnicas hasta el soporte posventa (asistencia en el sitio, orientación de instalación y pruebas posteriores a la instalación), garantizamos un recorrido del proyecto sin problemas.
Alcance global: Atendemos a clientes en todo el mundo, con oficinas en China continental (ciudad de Yixing) y Hong Kong, lo que permite una comunicación y logística oportunas.
Cumple con el estándar NFC 33-209 (el estándar europeo principal para cables ABC) y estándares internacionales como BS 7870-5, GB/T 12527 e IEC 60502. Esto garantiza la compatibilidad con proyectos que requieren certificaciones europeas o globales.
Sí. Ofrecemos longitudes de carrete personalizadas (de 100 a 1000 m) y opciones de aislamiento (XLPE, PE, PVC) según las necesidades ambientales y técnicas de su proyecto. Nuestro equipo confirmará la viabilidad y proporcionará un presupuesto personalizado.
Absolutamente. El aislamiento XLPE/PE y los conductores mensajeros neutros AAAC resisten la niebla salina y la corrosión, lo que hace que el cable sea ideal para regiones costeras con condiciones salinas intensas.
Sí. Ofrecemos asistencia técnica in situ, orientación de instalación paso a paso y pruebas posteriores a la instalación para garantizar que el cable esté instalado correctamente y funcione de manera óptima.
El cable combinado aéreo (ABC) de 0,6/1 kV es una solución de distribución de energía aérea de alto rendimiento diseñada para cumplir con el estándar NFC 33-209 , junto con puntos de referencia globales como BS 7870-5, GB/T 12527 e IEC 60502. Su principal fortaleza radica en una estructura dúplex diseñada con precisión, que combina aislamiento XLPE/PE/PVC (optimizado para resistencia a los rayos UV y condiciones climáticas extremas) con fase de aluminio (Al). conductores (sección transversal de 16 a 150 mm²) y conductores mensajeros neutros de aleación de aluminio (AAAC) . Este diseño ofrece una resistencia mecánica excepcional, respaldada por una carga de rotura mínima de 1,9 kN (para conductores de 16 mm²) hasta 20,5 kN (para conductores mensajeros de 70 mm²), y durabilidad a largo plazo en entornos hostiles.
Más allá de las configuraciones estándar, ofrecemos soluciones de cables ABC personalizadas adaptadas a las necesidades específicas del proyecto, incluidas secciones transversales de conductores, materiales aislantes y longitudes de carrete (de 100 a 1000 m en tambores de madera o embalajes personalizados). Nuestras capacidades OEM también permiten ajustes técnicos y de marca para alinearse con los requisitos del cliente, haciendo que el cable sea adecuado para redes urbanas, electrificación rural, alumbrado público y redes aéreas industriales.
| Área del conductor (mm²) | Número de cables | máx. Diámetro del conductor de resistencia de CC (Ω/km) | (mm) | min. Rango de diámetro general de carga (KN) | (mm) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54.6 (mensajero) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (mensajero) | 7 | 0.50 | 10.0–10.2 | 20.5 |
Cable 0.6/1kV (ABC) ( agrupado aéreo de NFC33-209 estándar )
Modelo No. | Fase No./DIA. | Xlpe | Neutral No./dia. | Xlpe | EP No./DIA. | Xlpe |
mm | mm | mm | ||||
3*35+54.6AAAC+16 3*70+54.6AAAC+2*16 | 7/2.52 12/2.72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1.70 7/1.70 | 1.20 1.20 |

El aislamiento XLPE/PE/PVC bloquea la radiación UV, la humedad y las fluctuaciones de temperatura (-1 ℃ a +40 ℃), lo que garantiza un rendimiento confiable en regiones costeras (alta salinidad) y tropicales (hasta 2200 m de altitud, 90 % de humedad).
Los conductores mensajeros neutros AAAC mejoran la resistencia a la tracción y la corrosión, lo que reduce los costos de mantenimiento y extiende la vida útil del cable.
La baja resistencia de CC (tan baja como 0,50 Ω/km para conductores de 70 mm²) minimiza la pérdida de energía, mientras que la alta capacidad de transporte de corriente (hasta 306 A para conductores de 150 mm², a 30 ℃ de temperatura ambiente) respalda un suministro de energía estable.
El diámetro compacto del paquete (p. ej., 22 mm para configuraciones de 3×16+25 mm²) simplifica la instalación y reduce la resistencia al viento, ideal para áreas urbanas densas.
Los diseños versátiles ( líneas LV-ABC autoportantes , LV-ABC con mensajero neutro desnudo, MV-ABC con mensajero neutro aislado) se adaptan a diversos escenarios aéreos.
Los conductores de aluminio livianos reducen los costos de transporte e instalación en comparación con las alternativas de cobre, sin comprometer el rendimiento.
Redes eléctricas urbanas : perfectas para distribuir energía en ciudades, donde las limitaciones de espacio y la resiliencia climática son críticas (por ejemplo, alumbrado público, complejos residenciales).
Electrificación rural : recorre terrenos remotos y hostiles para llevar electricidad a las aldeas, aprovechando su resistencia a la corrosión y resistencia mecánica.
Zonas industriales : Maneja altos esfuerzos mecánicos y demandas de carga pesada en fábricas, almacenes y parques industriales.
Áreas tropicales y costeras : Resiste alta humedad, niebla salina y tormentas eléctricas (hasta 180 días de tormenta/año), satisfaciendo las necesidades de las ciudades costeras y las regiones tropicales.
El cable es estrictamente para uso aéreo y no se permite enterrarlo (ni siquiera en conductos) para preservar la integridad del aislamiento y el rendimiento mecánico.
Nuestro equipo brinda asistencia técnica en el sitio y orientación de instalación para garantizar el cumplimiento de los estándares del proyecto y los protocolos de seguridad.
Como fabricante con sede en China y con años de experiencia en sistemas eléctricos, nos especializamos en producción de cables ABC , I+D y servicios técnicos. Todos los productos se someten a pruebas rigurosas para cumplir con la norma NFC 33-209 y las certificaciones globales, lo que garantiza calidad y cumplimiento.
No solo ofrecemos cables disponibles en el mercado: nuestras soluciones personalizadas le permiten seleccionar el tamaño del conductor, el tipo de aislamiento y el empaque. Nuestras capacidades OEM también incluyen personalización de marca, ajustes técnicos y alineación de documentación para satisfacer sus necesidades comerciales.
Desde la preventa que proporciona catálogos y especificaciones técnicas hasta el soporte posventa (asistencia en el sitio, orientación de instalación y pruebas posteriores a la instalación), garantizamos un recorrido del proyecto sin problemas.
Alcance global: Atendemos a clientes en todo el mundo, con oficinas en China continental (ciudad de Yixing) y Hong Kong, lo que permite una comunicación y logística oportunas.
Cumple con el estándar NFC 33-209 (el estándar europeo principal para cables ABC) y estándares internacionales como BS 7870-5, GB/T 12527 e IEC 60502. Esto garantiza la compatibilidad con proyectos que requieren certificaciones europeas o globales.
Sí. Ofrecemos longitudes de carrete personalizadas (de 100 a 1000 m) y opciones de aislamiento (XLPE, PE, PVC) según las necesidades ambientales y técnicas de su proyecto. Nuestro equipo confirmará la viabilidad y proporcionará un presupuesto personalizado.
Absolutamente. El aislamiento XLPE/PE y los conductores mensajeros neutros AAAC resisten la niebla salina y la corrosión, lo que hace que el cable sea ideal para regiones costeras con condiciones salinas intensas.
Sí. Ofrecemos asistencia técnica in situ, orientación de instalación paso a paso y pruebas posteriores a la instalación para garantizar que el cable esté instalado correctamente y funcione de manera óptima.
Código: ABC 0.6/1KV.
Estándares:HD 626 S1:1996 Parte 5-Sección D,AMKA(SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 0.6/1KV.
Estándares:HD 626 S1:1996 Parte 5-Sección D,AMKA(SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores agrupados aéreos serán adecuados para operación continua al aire libre en áreas tropicales a altitudes de hasta 2200 m sobre el nivel del mar, humedad de hasta 90 %, temperatura ambiente promedio de +30 ℃ con un mínimo de - 1 ℃ y un máximo de +4 ℃ bajo luz solar directa, condiciones salinas intensas a lo largo de la costa y niveles isoceráunicos de hasta 180 días de tormenta por año.
Instalación: Estos cables no se permiten enterrados, ni siquiera en canalizaciones.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor del dieléctrico nominal. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento.nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre pantalla de núcleo semiconductor.nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de la cinta de cobre.nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la funda.nominal | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro total del haz.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores agrupados aéreos serán adecuados para operación continua al aire libre en áreas tropicales a altitudes de hasta 2200 m sobre el nivel del mar, humedad de hasta 90 %, temperatura ambiente promedio de +30 ℃ con un mínimo de - 1 ℃ y un máximo de +4 ℃ bajo luz solar directa, condiciones salinas intensas a lo largo de la costa y niveles isoceráunicos de hasta 180 días de tormenta por año.
Instalación: Estos cables no se permiten enterrados, ni siquiera en canalizaciones.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor del dieléctrico nominal. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento.nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre pantalla de núcleo semiconductor.nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de la cinta de cobre.nominal | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la funda.nominal | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro total del haz.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
