Confirme que el voltaje del sistema no exceda la clasificación del cable:
H07Z-U/R: 450/750V (U₀/U), adecuado para circuitos de control y potencia de bajo voltaje.
Para sistemas trifásicos de 400 V, 450/750 V es estándar. Para circuitos de control de bajo voltaje, esta clasificación proporciona un margen adecuado.

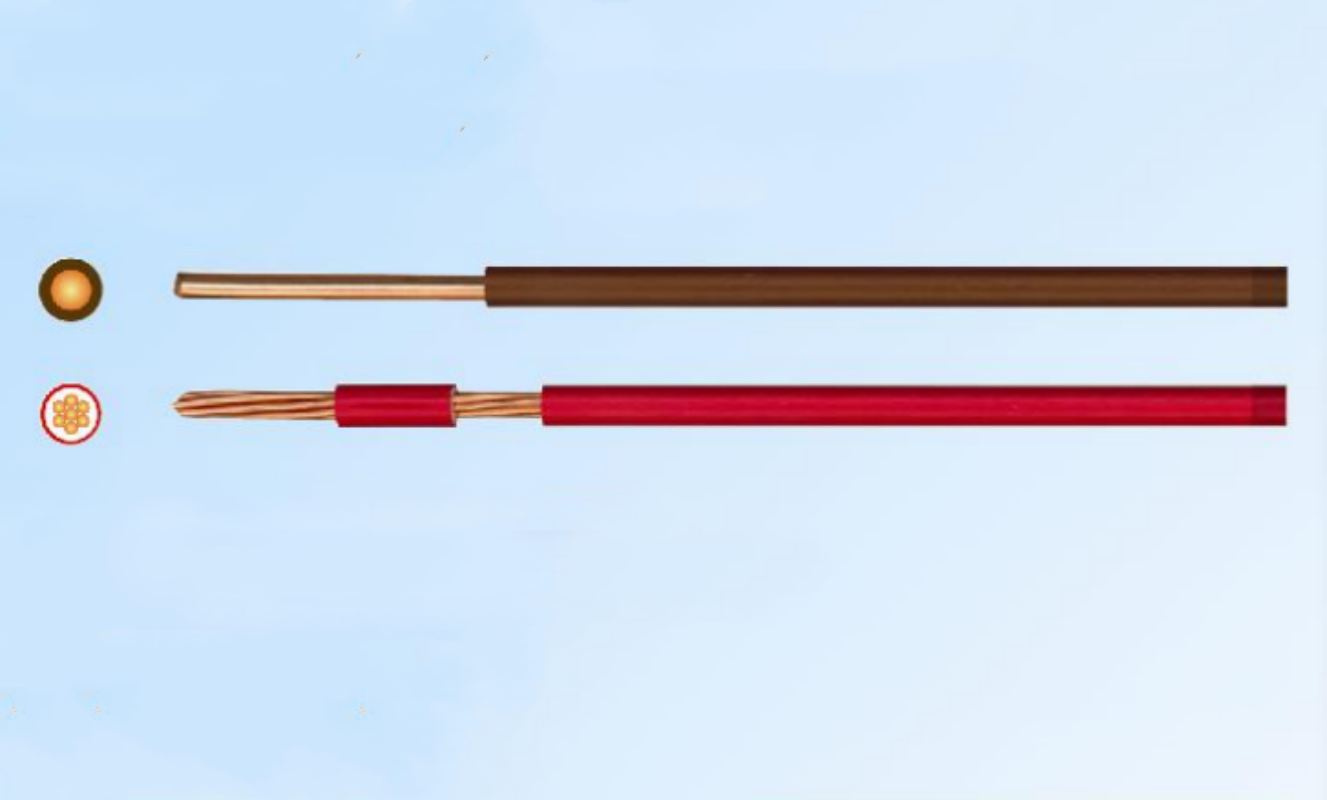

H07Z-U (macizo): Adecuado para instalaciones fijas donde el cable no está sujeto a movimientos ni dobleces repetidas. Más fácil de terminar en algunos tipos de terminales.
H07Z-R (trenzado, flexible): mejor para enrutar a través de conductos con curvas y para conexiones que requieren cierta flexibilidad durante la instalación. No diseñado para flexión continua; utilice H07Z-K para una mayor flexibilidad.
Seleccione U para cableado fijo simple; seleccione R cuando la instalación requiera tirar y doblar más fácilmente.
Elija el tamaño del conductor según:
Corriente de carga continua
Caída de tensión permitida
Temperatura ambiente y agrupación.
Resistencia a cortocircuitos
Rango típico: 0,5 mm² a 240 mm². Tamaños comunes para cableado de paneles y edificios: 1,5, 2,5, 4, 6, 10, 16, 25, 35 mm².
Aislamiento termoplástico libre de halógenos: Temperatura nominal del conductor continuo de 70 °C.
Bajo nivel de humo y cero halógenos: Cumple con IEC 60754 (gas ácido halógeno) e IEC 61034 (densidad de humo) cuando se prueba.
Retardante de llama: Cumple con IEC 60332-1 para propagación vertical de llama de un solo cable.
Confirme que el producto seleccionado cumpla con los requisitos específicos de comportamiento ante incendios del proyecto.
Edificios públicos y áreas de alta ocupación: Requerido donde se debe minimizar la emisión de gases tóxicos y humo.
Túneles, estaciones de metro y espacios cerrados: la baja emisión de humo favorece la evacuación y la extinción de incendios.
Hospitales, escuelas, centros de datos: proteja a las personas y los equipos sensibles de los gases corrosivos.
Ubicaciones exteriores o húmedas: H07Z-U/R es principalmente para instalaciones fijas en interiores. Para áreas exteriores o húmedas, confirme la idoneidad o considere un aislamiento alternativo.
Áreas de alta temperatura: Verifique la temperatura ambiente con respecto al límite del conductor de 70 °C.
Instalación fija: Normalmente 4 × diámetro exterior para cable no armado.
Durante la instalación: Evite curvas cerradas que puedan dañar el aislamiento.
Seleccione colores para fase, neutro y tierra protectora:
Fase: Negro, marrón, gris.
Neutro: Azul.
Tierra de protección: Verde/amarillo.
Otros: Rojo, blanco, naranja para cableado de control o señal.
Confirme con los códigos de cableado locales y las especificaciones del proyecto.
H07Z-U/R: EN 50525-3-31, IEC 60227 (cuando corresponda), VDE 0281-9.
Libre de halógenos: IEC 60754-1/2.
Densidad de humo: IEC 61034-1/2.
Retardante de llama: IEC 60332-1.
RoHS/REACH: Confirme el cumplimiento si es necesario.
Solicite informes de pruebas o certificados de conformidad según sea necesario.
Bobinas: 100 m, 200 m o personalizadas.
Bidones: Para secciones mayores o longitudes mayores.
Longitudes de corte: Precortadas con casquillos o terminales si es necesario.
Confirme el embalaje para proteger el aislamiento durante el transporte y el almacenamiento.
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Estándar | — | EN 50525-3-31, VDE 0281-9 |
| Tipo | — | H07Z-U (sólido) / H07Z-R (trenzado), unipolar |
| Tensión nominal U₀/U | V | 450/750 |
| Conductor | — | Cobre simple, Clase 1 (sólido) o Clase 2 (trenzado) |
| Aislamiento | — | Termoplástico libre de halógenos |
| Temperatura del conductor | °C | 70 (continuo) |
| Temperatura ambiente | °C | -15 a +70 (instalación fija) |
| Rango transversal | mm² | 0,5 – 240 |
| Diámetro exterior | mm | Depende de la sección transversal |
| Radio de curvatura (fijo) | — | ≥ 4 × diámetro exterior |
| Contenido de halógenos | — | Cero halógenos según IEC 60754 |
| Densidad del humo | — | Bajo nivel de humo según IEC 61034 |
| Retardo de llama | — | IEC 60332-1 |
| Color | — | Negro, azul, marrón, gris, verde/amarillo, rojo, blanco, naranja, personalizado |
| Embalaje | — | Bobina, tambor, longitud de corte |
| Longitud | m | 100, 200, 500, 1000, personalizado |
| RoHS / ALCANCE | — | Disponible bajo petición |
Nota: Las especificaciones varían según el fabricante y el estándar. Confirme las dimensiones reales, la clasificación de temperatura y las aprobaciones antes de realizar el pedido.
Edificios públicos: aeropuertos, estaciones de ferrocarril, centros comerciales.
Túneles, pasajes subterráneos y áreas de estacionamiento cerradas.
Hospitales, escuelas y otras instalaciones de alta ocupación
Centros de datos y salas de telecomunicaciones.
Paneles de control y tableros de distribución que requieren poco humo.
Circuitos de iluminación de emergencia y alarma contra incendios.
Cableado fijo en zonas donde se especifica cable libre de halógenos
H07Z-U/R
450/750V
Código:H07Z-U/R
Estándar: Cenelec HD 22.9.BS 7211
Construcción: conductor de cobre 1-sólido o colgado
Aislamiento termosetizante de LSFOH 2 especial
Aplicación: Lugares donde existe el riesgo de incendios y lugares llenos de gente como centros comerciales, centros de negocios, hoteles,
escuelas, túneles, etc.
Datos técnicos: Máx. Temperatura de operación 70 ℃
Nominal Cruz sección | Número y Dia. | Espesor de aislamiento | Diámetro general promedio | Peso total de aproximadamente | Director DC Resistencia a 20 ℃ | Mas. Actual Que lleva Capacidad a 30 ℃ |
mm² | No. × mm | mm | mm | Kg/km | Ω/km | Aire a |
H⁰7Z-U | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7Z-R | ||||||
1.5 | 7 × 0.51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0.66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0.83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1.02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1.34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1.70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2.20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2.55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3.00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
