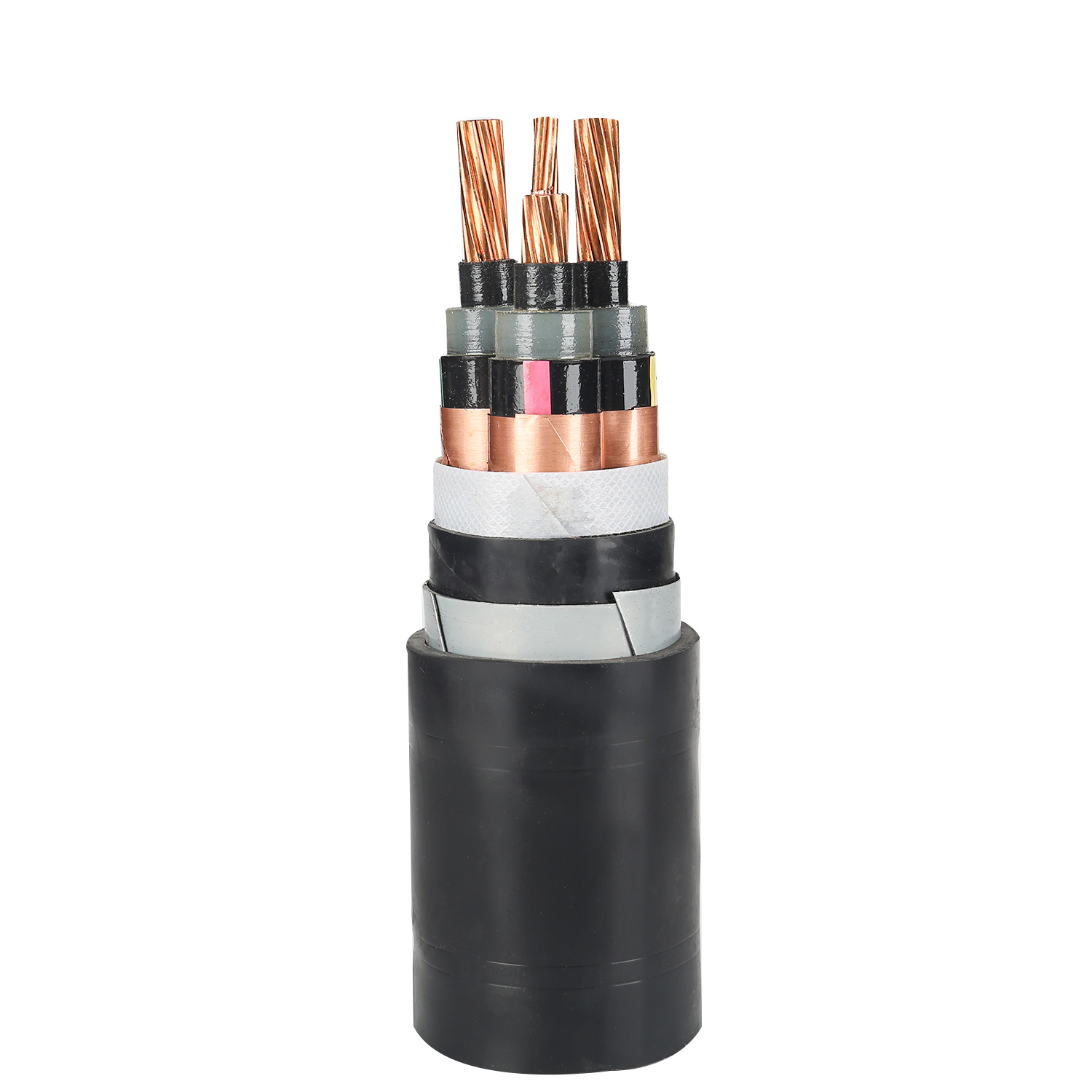

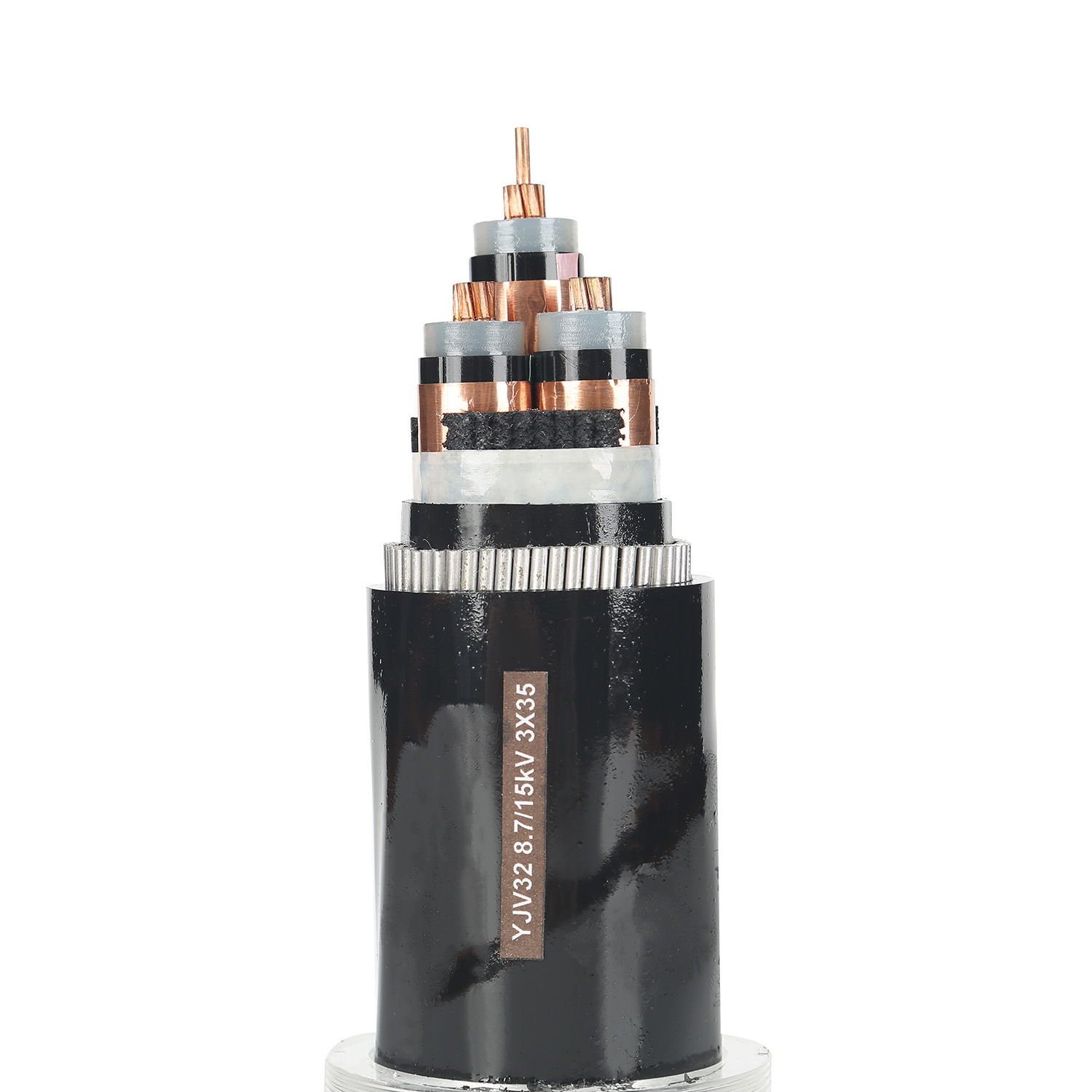

Cable de alimentación aislada XLPE de triple núcleo con arma de alambre de acero para aplicaciones de voltaje medio

Cable de alimentación aislada XLPE de triple núcleo con arma de alambre de acero para aplicaciones de voltaje medio

5 0 Recenzoj

Este cable de alimentación con aislamiento XLPE de triple núcleo y armadura de alambre de acero (SWA) está diseñado para distribución de media tensión donde la protección mecánica y la resistencia a la humedad son fundamentales. Está fabricado según IEC 60502-2 para tensiones nominales de 3,6/6 kV a 26/35 kV, con conductores de cobre o aluminio, aislamiento XLPE, armadura de alambre de acero galvanizado y cubierta de PVC, PE o LSZH. La construcción de tres núcleos soporta circuitos trifásicos equilibrados en redes urbanas, plantas industriales, túneles, minas e instalaciones enterradas directamente. La armadura de alambre de acero protege contra aplastamientos, impactos y daños por roedores, lo que permite la instalación en zanjas, conductos, pozos verticales y áreas sujetas a movimientos del suelo. Para los compradores, reduce la necesidad de protección mecánica adicional y simplifica el entierro directo.

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción del Producto

1. Clasificación de voltaje (U₀/U y Um)

Seleccione el cable según el voltaje del sistema y el método de conexión a tierra. U₀ es la tensión nominal de frecuencia industrial entre el conductor y la pantalla/armadura; U es la tensión nominal entre conductores. La tensión máxima del sistema Um no debe exceder el valor especificado para el cable.

Tensión nominal del sistema	Cable Tensión nominal U₀/U	Tensión máxima del sistema Um
6 kilovoltios	3,6/6kV	7,2 kilovoltios
10 kilovoltios	6/10 kV	12 kilovoltios
15 kilovoltios	8,7/15 kV	17,5 kilovoltios
20 kilovoltios	12/20 kV	24 kilovoltios
30 kilovoltios	18/30 kV	36 kV
35 kV	26/35 kV	42 kilovoltios

Para sistemas sin conexión a tierra o con conexión a tierra resonante, seleccione una clasificación U₀ más alta. Para sistemas efectivamente puestos a tierra, la clasificación estándar U₀/U suele ser suficiente.

2. Material del conductor y sección transversal

Cobre: Mayor conductividad, mejor rendimiento ante cortocircuitos, adecuado para circuitos críticos y espacio de instalación limitado.
Aluminio: Menor peso y coste, adecuado para rutas largas donde el peso y el presupuesto son prioridades.
Sección transversal: Determinada por corriente de carga, corriente de cortocircuito, caída de voltaje, temperatura ambiente, resistividad térmica del suelo y factor de agrupación. Rango típico de media tensión de tres núcleos: 25–400 mm².

3. Aislamiento

El aislamiento XLPE permite una temperatura continua del conductor de 90°C y una temperatura de cortocircuito de 250°C durante hasta 5 segundos. El espesor del aislamiento lo especifica IEC 60502-2 según la tensión nominal.

4. Armadura de alambre de acero

Elija armadura de alambre de acero galvanizado para:

Enterramiento directo sin conducto adicional
Pozos verticales y rutas empinadas que requieren resistencia a la tracción
Áreas con movimiento de tierra, tráfico intenso o riesgo de roedores
Tramos de puentes o túneles donde es posible que se produzcan daños mecánicos

Para ambientes altamente corrosivos, especifique una capa anticorrosión adicional o una cubierta de PE.

5. Material de la funda

PVC: Uso general, retardante de llama, rentable.
PE: Mejor resistencia a la humedad, preferido para enterramiento directo y lugares húmedos.
LSZH: Bajo en humos y libre de halógenos, para túneles, subestaciones interiores e infraestructuras públicas.

6. Entorno de instalación

Enterramiento directo: Utilice SWA con cubierta de PE o PVC; considere la resistividad térmica del suelo y la profundidad del entierro.
Conductos y zanjas: SWA proporciona protección adicional durante la tracción y contra daños posteriores.
Ejes verticales: la armadura de alambre de acero soporta el peso del cable; Calcule la tensión de tracción y el espaciamiento de los soportes.
Túneles y rutas interiores: Es posible que se requiera un revestimiento de LSZH por motivos de seguridad contra incendios.
Puentes o tramos largos: Verifique la tensión de tracción, el espaciamiento de los soportes y el radio de curvatura.

7. Radio de curvatura y longitud del tambor

El radio de curvatura mínimo suele ser de 12 a 15 veces el diámetro exterior del cable para instalación estática y 20 veces durante la tracción. Seleccione la longitud del tambor según la longitud de la ruta, la cantidad de juntas, los límites de transporte y el método de instalación.

8. Estándares

Especifique el estándar aplicable: IEC 60502-2, GB/T 12706.2, BS 6622, VDE 0276-620 o requisitos específicos del proyecto.

Especificaciones técnicas

Parámetro	Estándar Rango / Opción
Estándar	IEC 60502-2, GB/T 12706.2
Tensión nominal U₀/U	3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV
Voltaje máximo del sistema Um	7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 42 kV
Número de núcleos	3
Conductor	Cobre o aluminio, clase 1 o 2, 25–400 mm²
Aislamiento	XLPE (polietileno reticulado)
Temperatura de aislamiento	90°C continuos; Cortocircuito a 250°C (máx. 5 s)
Armadura	Alambre de acero galvanizado, fino o grueso, capa anticorrosión opcional
funda	PVC, PE o LSZH; Negro, rojo o según lo especificado.
Temperatura de funcionamiento	Conductor de -40°C a +90°C
Radio de curvatura	≥12 × diámetro exterior (estático); ≥20 × diámetro exterior (instalación)
Instalación	Entierro directo, conducto, zanja, túnel, pozo vertical, puente
Embalaje	Tambor de acero o madera; longitud de tambor personalizada disponible

Aplicaciones típicas

Redes de distribución trifásicas de media tensión
Líneas eléctricas subterráneas urbanas e industriales.
Alimentadores y circuitos derivados enterrados directamente
Rutas de cables de túneles, pozos y puentes
Suministro de energía para minas y canteras.
Conexiones entre aparamenta, transformadores y cajas de terminación de cables.

Información de pedido

Para recibir una cotización precisa, proporcione:

Tensión nominal U₀/U
Material del conductor y sección transversal.
Número de núcleos: 3
Material de la funda: PVC, PE o LSZH
Tipo de armadura: alambre de acero galvanizado fino o grueso
Estándar requerido: IEC 60502-2, GB/T 12706.2, BS 6622 u otro
Longitud total y longitud preferida del tambor
Entorno de instalación y requisitos especiales.

1.8/3 (3.6) kV, cinta xlpe aislada cable de alimentación de PVC blindado

Single-n-n-n-nor, Cu/XLPE/ATA/PVC o AL/XLPE/ATA/PVC (Tabla 17)

Conductor Nominal Área	Espesor de inulación	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de inulación	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.0	1.2	0.5	1.8	18	390	330	500
16	2.0	1.2	0.5	1.8	19	460	360	500
25	2.0	1.2	0.5	1.8	20	580	420	500
35	2.0	1.2	0.5	1.8	21	700	480	500
50	2.0	1.2	0.5	1.8	23	840	550	500
70	2.0	1.2	0.5	1.8	24	1.080	650	500
95	2.0	1.2	0.5	1.8	26	1.360	770	500
120	2.0	1.2	0.5	1.8	28	1.620	880	500
150	2.0	1.2	0.5	1.8	29	1.920	990	500
185	2.0	1.2	0.5	1.9	31	2,300	1.150	500
240	2.0	1.2	0.5	1.9	33	2.890	1.380	500
300	2.0	1.2	0.5	2.0	36	3,510	1.610	500
400	2.0	1.2	0.5	2.1	37	4,380	1.950	500
d
630	2.4	1.3	0.5	2.4	47	7,000	2,970	500

Tres núcleos, cu/xlpe/sta/pvc o al/xlpe/sta/pvc (Tabla 18)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.0	1.2	0.5	1.8	28	910	720	500
16	2.0	1.2	0.5	1.9	29	1.120	820	500
25	2.0	1.2	0.5	1.9	32	1.480	1,000	500
35	2.0	1.2	0.5	2.0	35	1.840	1.170	500
50	2.0	1.2	0.5	2.1	38	1.300	1,410	500
70	2.0	1.2	0.5	2.2	43	3.390	2,100	500
95	2.0	1.2	0.5	2.3	46	4,330	2,530	500
120	2.0	1.3	0.5	2.4	50	5,180	2.910	500
150	2.0	1.4	0.5	2.6	54	6,180	3,370	500
185	2.0	1.4	0.5	2.7	57	7,120	3,920	500
240	2.0	1.5	0.5	2.8	63	9,350	4.750	400
300	2.0	1.6	0.5	3.0	68	11,340	5,550	300
400	2.0	1.8	0.5	3.3	76	14,220	6.830	300
500	2.2	1.9	0.5	3.5	84	17,850	8,380	250

3.6/6 (7.2) kV, cable de alimentación de PVC no armado aislado de XLPE

Single-n-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 19)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1.250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2,150	1,000	500
240	2.6	1.9	33	2,770	1.250	500
300	2.8	2.0	35	3,400	1.500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5.400	2,280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8,570	3,400	400
1,000	3.2	2.6	56	10,590	4,110	300

Tres núcleos, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 20)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1.190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1,270	500
50	2.5	2.3	43	2,370	1.480	500
70	2.5	2.4	47	3,110	1.820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 (7.2) kV, cable de alimentación de PVC de alambre aislado xlpe con aislamiento

Single-n-n-n-nor, cu/xlpe/awa/pvc oral/xlpe/awa/pvc (Tabla 21)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1.350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2,270	1.350	500
185	2.5	1.2	2.0	2.1	37	2,770	1.620	500
240	2.6	1.2	2.0	2.2	40	3,440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5.250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3.950	400

Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc (tabla 22)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2.600	2,290	500
25	2.5	1.2	2.0	2.3	45	3,080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4.860	500
120	2.5	1.5	2.5	2.9	63	7,630	5.360	400
150	2.5	1.6	2.5	3.0	66	8.800	6,000	400
185	2.5	1.7	3.15	3.2	72	11,500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8.870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,130	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6/6 (7.2) kV, cinta xlpe aislada cable de alimentación de PVC blindado

Single-n-n-n-n-nor, cu/xlpe/ata/pvcor al/xlpe/ata/pvc (tabla 23)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1,000	700	500
70	2.5	1.2	0.5	1.8	28	1.240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1.820	1.080	500
150	2.5	1.2	0.5	1.9	33	2,120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1.370	500
240	2.6	1.2	0.5	2.0	37	3,180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2.840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Tres núcleos, cu/xlpe/sta/pvcor al/xlpe/sta/pvc (tabla 24)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1.330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2,310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2.810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5.010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4.250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200

6 ~ 30kV XLPE Cables de potencia aislados

Este producto utiliza la línea de producción de coextrusión de tres capas de Finlandia Nextrom (Nokia) para la fabricación de reticulación química.
Es adecuado para la colocación fija de la línea de voltaje medio.
El rendimiento de los cables concuerda con el estipulado de IEC 60502.

Especificación de productos

Modelo		Nombre
CU/XLPE/PVC	Al/XLPE/PVC	Conductor de cobre o aluminio XLPE aislado y cable de alimentación cubierta de PVC
Cu/xlpe/PE	Al/xlpe/PE	Conductor de cobre o aluminio XLPE aislado y cable de alimentación con vaina PE
Cu/xlpe/sta/pvc	Al/xlpe/sta/pvc	Conductor de cobre o aluminio Cape de alimentación de PVC con cinta de acero aislada XLPE
Cu/xlpe/sta/pe	Al/xlpe/sta/pe	Conductor de cobre o aluminio Cape de alimentación de PE con aislamiento de acero aislada XLPE
Cu/xlpe/swa/pvc	Al/xlpe/swa/pvc	Conductor de cobre o aluminio Cable de alimentación de PVC de alambre de acero aislada XLPE
Cu/xlpe/swa/pe	Al/xlpe/swa/pe	Conductor de cobre o aluminio Cable de alimentación con altura de acero aislada XLPE
CU/XLPE/CWL/PE	Al/xlpe/cwl/pe	Conductor de cobre o aluminio XLPE Cable de alimentación de capa impermeable integral aislada

Gama de aplicaciones

Modelo		Gama de aplicaciones
CU/XLPE/PVC	Al/XLPE/PVC	Es adecuado para colocar en interiores y exteriores, debe fijarse en un soporte en un túnel y se puede usar a través de una tubería de concreto o colocarse en una zanja de cable y enterrarse directamente en tierra suelta. El cable no puede soportar la presión, pero permite una cierta cantidad de tracción por radiación.
Cu/xlpe/PE	Al/xlpe/PE
Cu/xlpe/sta/pvc	Al/xlpe/sta/pvc	Enterrado en el suelo, el cable puede soportar cierta presión, pero no puede soportar una gran fuerza de tracción.
Cu/xlpe/sta/pe	Al/xlpe/sta/pe
Cu/xlpe/swa/pvc	Al/xlpe/swa/pvc
Cu/xlpe/swa/pe	Al/xlpe/swa/pe
CU/XLPE/CWL/PE	Al/xlpe/cwl/pe	Se usa para el requisito de resistencia al agua de la capa externa de cables

Energía este

Electrotecnia

6/6kV, 6/10 (12) kV, XLPE cable de alimentación de PVC aislado aislado de un solo núcleo, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 25)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1.050	620	500
95	3.4	1.8	27	1.320	730	500
120	3.4	1.8	28	1.580	840	500
150	3.4	1.9	30	1.880	960	500
185	3.4	1.9	32	2.250	1.100	500
240	3.4	2.0	34	2,870	1.350	500
300	3.4	2.1	37	3.490	1.580	500
400	3.4	2.2	40	4.350	1.920	500
500	3.4	2.3	44	5.440	2,320	500
630	3.4	2.4	48	6.860	2.830	500
800	3.4	2.5	52	8,600	3,430	400
1.000	3.4	2.6	56	10,630	4.150	300

Tres núcleos, cu/xlpe/pvc o al/xlpe/pvc (tabla 26)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Peso de aproximadamente el cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	kg/km		m
16	3.4	2.1	39	1,410	1.110	500
25	3.4	2.2	42	1.800	1.320	500
35	3.4	2.3	45	2,170	1.500	500
50	3.4	2.4	47	2.630	1.730	500
70	3.4	2.5	51	3,400	2,110	500
95	3.4	2.6	55	4,310	2.510	500
120	3.4	2.7	58	5,150	2.860	500
150	3.4	2.9	62	6,100	3,300	500
185	3.4	3.0	66	7,310	3.810	500
240	3.4	3.1	71	9,290	4.680	400
300	3.4	3.3	76	11,240	5.450	300
400	3.4	3.5	83	14,040	6.660	250
500	3.4	3.7	91	17,530	8.050	200

6/6kV, 6/10 (12) kV, cable de alimentación de PVC blindado de alambre aislado XLPE

Single-n-n-n-nor, cu/xlpe/awa/pvc o al/xlpe/awa/pvc (tabla 27)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1.040	820	500
50	3.4	1.2	1.6	1.8	29	1.190	900	500
70	3.4	1.2	1.6	1.9	31	1.470	1.040	500
95	3.4	1.2	1.6	2.0	33	1.780	1.190	500
120	3.4	1.2	2.0	2.0	35	2,150	1,410	500
150	3.4	1.2	2.0	2.1	37	2.480	1.560	500
185	3.4	1.2	2.0	2.1	39	2.890	1.730	500
240	3.4	1.2	2.0	2.2	41	3,570	2.050	500
300	3.4	1.2	2.0	2.3	44	4,230	2,330	500
400	3.4	1.3	2.5	2.4	48	5.320	2.890	500
500	3.4	1.3	2.5	2.5	52	6.500	3,380	500
630	3.4	1.4	2.5	2.6	56	8.020	3.990	400

Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc (tabla 28)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.3	2.5	2.4	47	3.700	2.700	500
25	3.4	1.3	2.5	2.5	50	3.900	3,430	500
35	3.4	1.3	2.5	2.6	53	4,430	3.770	500
50	3.4	1.4	2.5	2.7	56	5.080	4.190	500
70	3.4	1.5	2.5	2.8	60	6.050	4.750	500
95	3.4	1.5	2.5	2.9	64	7,180	5.380	500
120	3.4	1.6	2.5	3.0	67	8,230	5,960	400
150	3.4	1.7	3.15	3.2	72	10,100	6,580	300
185	3.4	1.7	3.15	3.3	76	11,610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9,510	250
300	3.4	1.9	3.15	3.7	87	16,420	10,630	200
400	3.4	2.0	4.0	4.0	96	21,700	12,880	200
500	3.4	2.2	4.0	4.2	104	25,280	15,800	200

6/6kV, 6/10 (12) kV, cinta xlpe aislada Cable de alimentación de PVC blindado

Single-n-n-n-nor, Cu/XLPE/ATA/PVC o AL/XLPE/ATA/PVC (Tabla 29)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1.090	790	500
70	3.4	1.2	0.5	1.9	30	1.350	920	500
95	3.4	1.2	0.5	1.9	32	1.650	1.060	500
120	3.4	1.2	0.5	2.0	33	1.940	1.190	500
150	3.4	1.2	0.5	2.0	35	2,240	1.320	500
185	3.4	1.2	0.5	2.1	37	2.650	1.500	500
240	3.4	1.2	0.5	2.1	39	3.290	1.770	500
300	3.4	1.2	0.5	2.2	41	3.940	2.030	500
400	3.4	1.3	0.5	2.3	45	4.860	2,430	500
500	3.4	1.3	0.5	2.4	49	5.990	2.880	500
630	3.4	1.4	0.5	2.5	52	7.480	3,450	500

Tres núcleos, cu/xlpe/sta/pvc o al/xlpe/sta/pvc (tabla 30)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
16	3.4	1.3	0.2	2.3	44	2,220	1.900	500
25	3.4	1.3	0.5	2.4	47	2.660	2,180	500
35	3.4	1.3	0.5	2.5	50	3,110	2,440	500
50	3.4	1.4	0.5	2.6	53	3.650	2.750	500
70	3.4	1.5	0.5	2.7	56	4,510	3,220	500
95	3.4	1.5	0.5	2.8	60	5,510	3,710	500
120	3.4	1.6	0.5	2.9	64	6.450	4,180	500
150	3.4	1.7	0.5	3.1	68	7,500	4.700	400
185	3.4	1.7	0.5	3.2	71	8,830	5.330	400
240	3.4	1.8	0.5	3.3	77	10,960	6.360	300
300	3.4	1.9	0.5	3.5	82	13,090	7,300	250
400	3.4	2.0	0.8	3.8	91	16,910	9,530	200
500	3.4	2.2	0.8	4.0	99	20,720	11,250	200

8.7/10kV, 8.7/15 (17.5) kV, XLPE Cable de alimentación de PVC aislado aislado PVC

Single-n-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 31)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
25	4.5	1.8	24	640	480	500
35	4.5	1.8	25	760	540	500
50	4.5	1.8	26	900	610	500
70	4.5	1.8	28	1.140	710	500
95	4.5	1.8	29	1.420	830	500
120	4.5	1.9	31	1.700	950	500
150	4.5	1.9	32	1.990	1.070	500
185	4.5	2.0	34	2,380	1,230	500
240	4.5	2.1	37	3,010	1.490	500
300	4.5	2.1	39	3.620	1.720	500
400	4.5	2.2	42	4.490	2,070	500
500	4.5	2.3	46	5.600	2.480	500
630	4.5	2.5	50	7.050	3,010	500
800	4.5	2.6	54	8.800	3,630	400
1,000	4.5	2.7	58	10,850	4,370	300

Tres núcleos, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 32)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
25	4.5	2.4	47	2,100	1.620	500
35	4.5	2.5	50	2.510	1.840	500
50	4.5	2.6	52	2,980	2,080	500
70	4.5	2.7	56	3.760	2,470	500
95	4.5	2.8	60	4.700	2.900	500
120	4.5	2.9	63	5,590	3,320	500
150	4.5	3.0	67	6,560	3.760	500
185	4.5	3.1	71	7,800	4,300	400
240	4.5	3.3	76	9,820	5,220	300
300	4.5	3.5	81	11,800	6.010	300
400	4.5	3.7	88	14,620	7,250	250
500	4.5	3.9	96	18,150	8,680	200

8 .7/10kV, 8.7/15 (17.5) KV, XLPE Aislamiento Aislado Cable de alimentación de PVC blindado

Single-n-n-n-nor, cu/xlpe/awa/pvc oral/xlpe/awa/pvc (tabla 33)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.2	1.6	1.8	29	1.020	860	500
35	4.5	1.2	1.6	1.9	30	1.170	950	500
50	4.5	1.2	1.6	1.9	32	1.340	1.040	500
70	4.5	1.2	1.6	2.0	34	1,640	1.190	500
95	4.5	1.2	2.0	2.1	36	2.020	1,430	500
120	4.5	1.2	2.0	2.1	38	2,310	1.570	500
150	4.5	1.2	2.0	2.2	39	2.660	1.740	500
185	4.5	1.2	2.0	2.2	41	3,070	1.920	500
240	4.5	1.2	2.0	2.3	44	3.750	2,240	500
300	4.5	1.3	2.5	2.4	47	4.590	2.690	500
400	4.5	1.3	2.5	2.5	50	5,550	3,120	500
500	4.5	1.4	2.5	2.6	51	6,750	3.640	500
630	4.5	1.4	2.5	2.7	58	8,280	4,240	400

Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc (tabla 34)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.4	2.5	2.7	55	4,560	4,080	500
35	4.5	1.4	2.5	2.8	58	5.080	4,410	500
50	4.5	1.5	2.5	2.9	61	5,740	4,840	500
70	4.5	1.6	2.5	3.0	65	6,770	5.480	500
95	4.5	1.6	2.5	3.1	69	7.890	6,100	400
120	4.5	1.7	3.15	3.2	74	10,900	6,700	400
150	4.5	1.8	3.15	3.4	77	11,030	8,220	300
185	4.5	1.8	3.15	3.5	81	12,490	8,980	250
240	4.5	1.9	4.0	3.7	89	17,500	10,440	250
300	4.5	2.0	4.0	3.9	94	20,100	12,130	200
400	4.5	2.1	4.0	4.1	101	23,600	13,970	200

8.7/10kV, 8.7/15 (17.5) kV, cinta xlpe aislada Cable de alimentación de PVC blindado

Single-n-n-n-nor, Cu/XLPE/ATA/PVC o AL/XLPE/ATA/PVC (Tabla 35)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Diámetro general aproximadamente	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Diámetro general aproximadamente	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.2	0.5	1.8	28	910	760	500
35	4.5	1.2	0.5	1.8	29	1.050	830	500
50	4.5	1.2	0.5	1.9	30	1.210	920	500
70	4.5	1.2	0.5	1.9	32	1.470	1.050	500
95	4.5	1.2	0.5	2.0	34	1.790	1.200	500
120	4.5	1.2	0.5	2.0	35	2,070	1.320	500
150	4.5	1.2	0.5	2.1	37	2.400	1.470	500
185	4.5	1.2	0.5	2.1	39	2.800	1,640	500
240	4.5	1.2	0.5	2.2	41	3,460	1.940	500
300	4.5	1.3	0.5	2.3	44	4,160	2,230	500
400	4.5	1.3	0.5	2.4	47	5.050	2.620	500
500	4.5	1.4	0.5	2.5	51	6,220	3,100	500
630	4.5	1.4	0.5	2.6	55	7,710	3.670	500

Tres núcleos, cu/xlpe/sta/pvc o al/xlpe/sta/pvc (tabla 36)

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
25	4.5	1.4	0.5	2.6	52	3,120	2,640	500
35	4.5	1.4	0.5	2.6	55	3,570	2.900	500
50	4.5	1.5	0.5	2.7	58	4,120	3,220	500
70	4.5	1.6	0.5	2.9	62	5.050	3.750	500
95	4.5	1.6	0.5	3.0	66	6.070	4,270	500
120	4.5	1.7	0.5	3.1	69	7.040	4,770	500
150	4.5	1.8	0.5	3.2	73	8,120	5.310	400
185	4.5	1.8	0.5	3.3	77	9,440	5,940	300
240	4.5	1.9	0.5	3.5	83	11,660	7.050	300
300	4.5	2.0	0.8	3.7	89	14,600	8,810	250
400	4.5	2.1	0.8	4.0	96	17,760	10,370	200
500	4.5	2.3	0.8	4.2	105	21,620	12,150	200

20/12 (24) kV, XLPE Cable de alimentación de PVC aislado aislado de PVC

Single-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 37)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
35	5.5	1.8	27	840	620	500
50	5.5	1.8	28	990	690	500
70	5.5	1.9	30	1,230	800	500
95	5.5	1.9	31	1,530	940	500
120	5.5	2.0	33	1.810	1.060	500
150	5.5	2.0	35	2,110	1.190	500
185	5.5	2.1	36	2.510	1.360	500
240	5.5	2.1	39	3,130	1.610	500
300	5.5	2.2	41	3.760	1.860	500
400	5.5	2.3	44	4.650	2,220	500
500	5.5	2.4	48	5,760	2.650	500
630	5.5	2.5	52	7,210	3,180	500
800	5.5	2.6	56	8,980	3.800	400
1,000	5.5	2.8	61	11,060	4,580	300

Tres núcleos, cu/xlpe/pvc o al/xlpe/pvc

(Tabla 38)

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	kg/km		m
35	5.5	2.6	54	2.850	2,080	500
50	5.5	2.7	57	3,340	2.450	500
70	5.5	2.9	61	4.150	2.850	500
95	5.5	3.0	65	5,110	3,310	500
120	5.5	3.1	68	5.990	3,730	500
150	5.5	3.2	72	6,980	4.180	500
185	5.5	3.3	75	8,240	4,740	400
240	5.5	3.5	81	10,310	5.700	300
300	5.5	3.6	86	12,350	6,570	300
400	5.5	3.8	93	15,220	7,830	200
500	5.5	4.1	101	18,800	9,320	200

20/12 (24) kV, cable de alimentación de PVC con aislamiento de alambre aislado XLPE

Single-n-n-n-nor, cu/xlpe/awa/pvc oral/xlpe/awa/pvc (tabla 39)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
35	5.5	1.2	1.6	1.9	32	1.290	1.070	500
50	5.5	1.2	2.0	2.0	35	1.550	1.250	500
70	5.5	1.2	2.0	2.1	37	1.840	1.420	500
95	5.5	1.2	2.0	2.1	38	2,160	1.570	500
120	5.5	1.2	2.0	2.2	40	2,470	1.730	500
150	5.5	1.2	2.0	2.2	41	2.810	1.890	500
185	5.5	1.2	2.0	2.3	43	3,240	2.090	500
240	5.5	1.3	2.5	2.4	47	4,100	2.580	500
300	5.5	1.3	2.5	2.5	49	4.800	2.890	500
400	5.5	1.4	2.5	2.6	53	5,780	3,350	500
500	5.5	1.4	2.5	2.7	57	6,970	3.850	500
630	5.5	1.5	2.5	2.8	60	8,540	4.500	400

Tres núcleos, cu/xlpe/swa/pvcoral/xlpe/swa/pvc (tabla 40)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
35	5.5	1.5	2.5	2.9	63	5.680	5.010	500
50	5.5	1.6	2.5	3.0	66	6.370	5.480	500
70	5.5	1.7	2.5	3.1	70	7,370	6.070	400
95	5.5	1.7	3.15	3.3	75	9,400	7,600	300
120	5.5	1.8	3.15	3.4	79	10,530	8,270	300
150	5.5	1.8	3.15	3.5	82	11,740	8,940	300
185	5.5	1.9	3.15	3.7	86	13,350	9,850	250
240	5.5	2.0	4.0	3.9	94	18,000	11,820	200
300	5.5	2.1	4.0	4.0	99	20,500	13,080	200
400	5.5	2.2	4.0	4.3	106	23,310	15,930	200

*código de verificación
