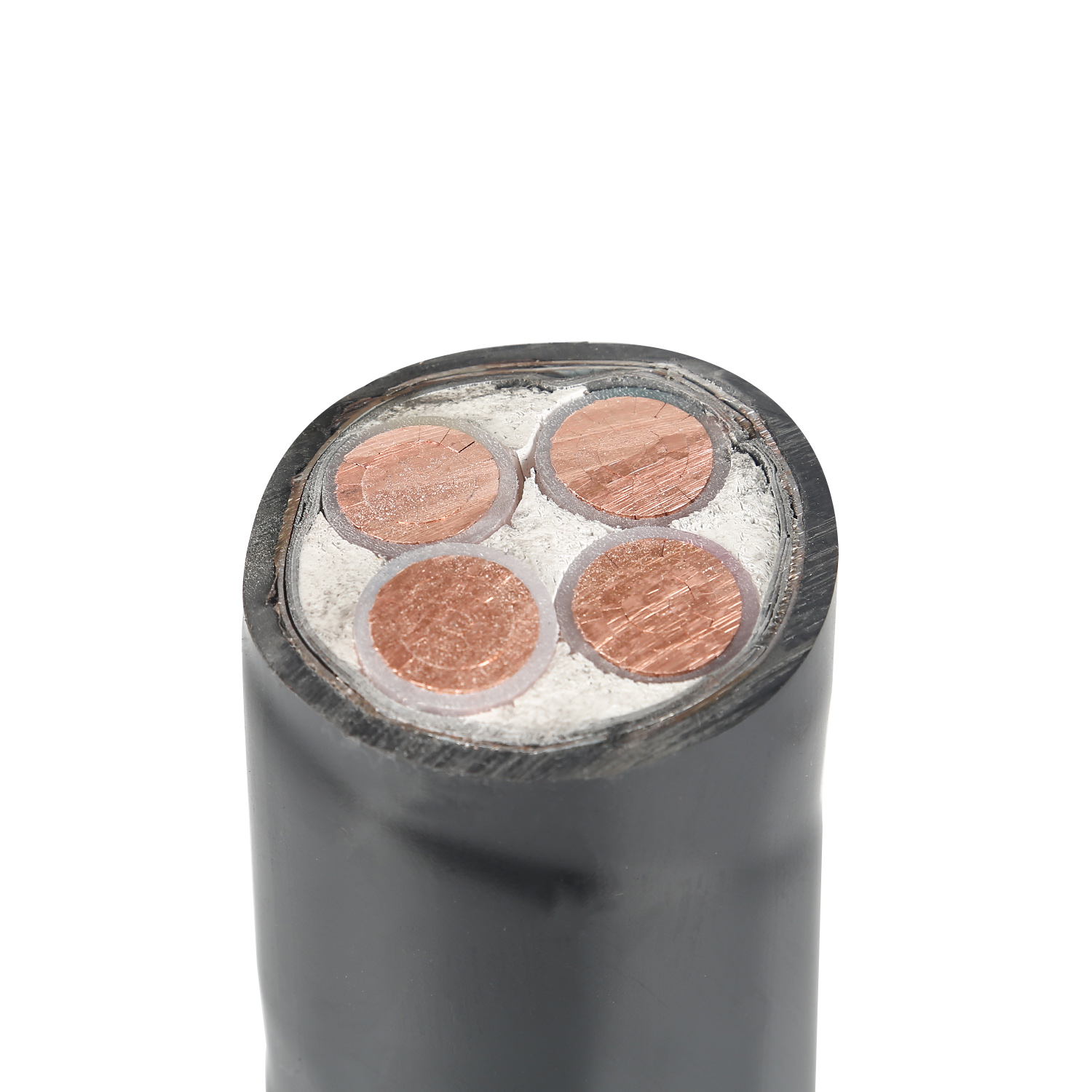

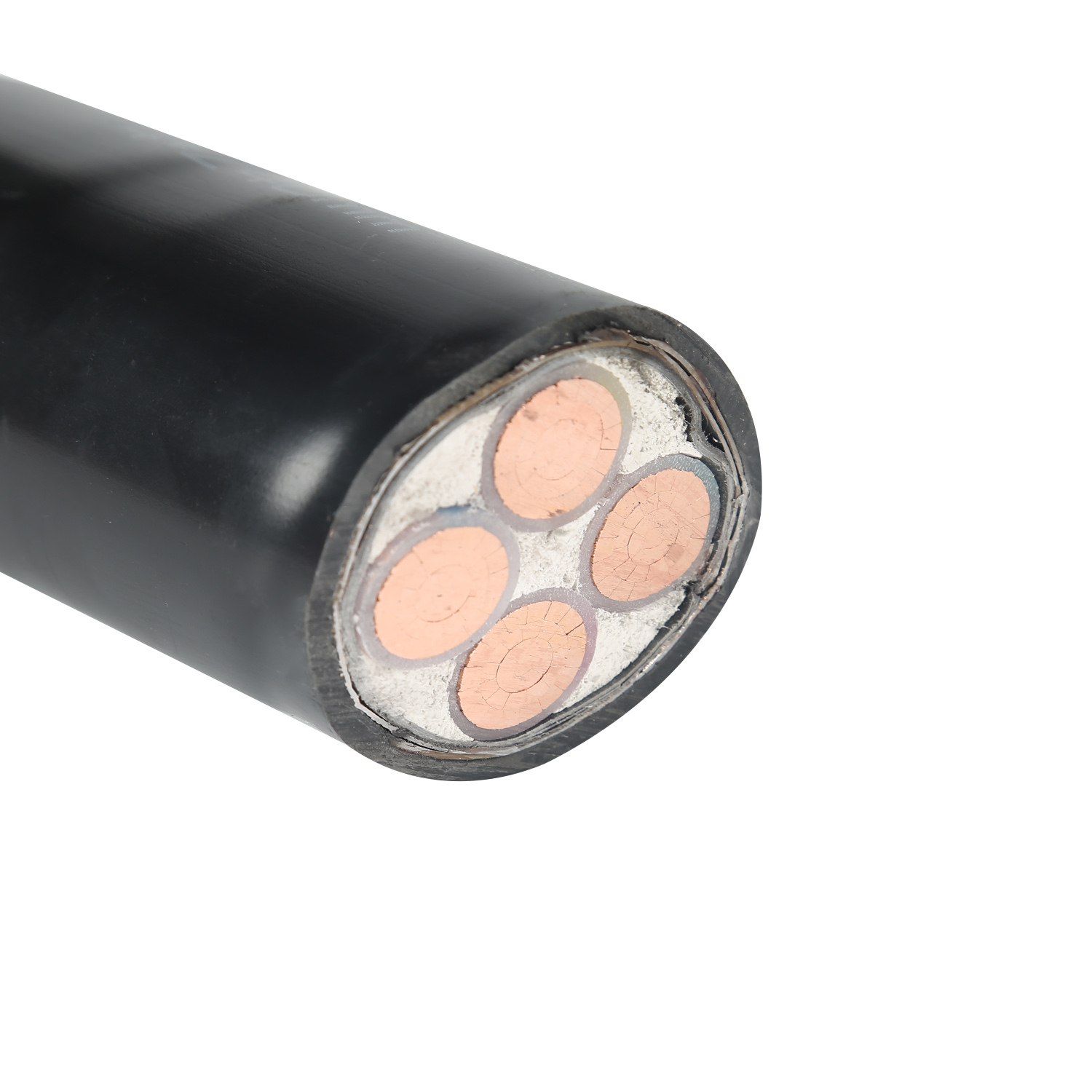

Cable de alimentación de 6 kV de resistencia pesada con conductor de cobre y aislamiento XLPE, protegido por el armamento de alambre de acero es una solución robusta y confiable para transmitir energía eléctrica en ambientes exigentes.
El cable de alimentación de 6 kV de resistencia pesado con conductor de cobre, aislamiento XLPE y armadura de alambre de acero generalmente cumple con los estándares internacionales y regionales para garantizar la seguridad, la confiabilidad y el rendimiento. A continuación se presentan algunos de los estándares clave que tales cables a menudo se adhieren:
IEC (Comisión Electrotécnica Internacional):
IEC 60502-1: cables de alimentación con aislamiento extruido y sus accesorios para voltajes nominal de 1 kV (um = 1.2 kV) hasta 30 kV (um = 36 kV).
IEC 60228: Conductores de cables aislados (especifica clases y requisitos de conductores).
IEC 60332: Pruebas para propagación de llama vertical para cables aislados.
IEC 60754: Prueba de gases evolucionados durante la combustión de materiales de los cables.
ISO (Organización Internacional para la Estandarización):
ISO 9001: Sistemas de gestión de calidad (para procesos de fabricación).
3.6/6 (7.2) kV, cable de alimentación de PVC no armado aislado de XLPE
Single-n-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 19)
Conductor Nominal Área | Espesor de aislamiento | Espesor de la vaina exterior | Aprox. En general Diámetro | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1.250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2,150 | 1,000 | 500 |
240 | 2.6 | 1.9 | 33 | 2,770 | 1.250 | 500 |
300 | 2.8 | 2.0 | 35 | 3,400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2,280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8,570 | 3,400 | 400 |
1,000 | 3.2 | 2.6 | 56 | 10,590 | 4,110 | 300 |
Tres núcleos, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 20)
Conductor Nominal Área | Espesor de aislamiento | Espesor de la vaina exterior | Aprox. En general Diámetro | Aprox. Peso del cable | Longitud estándar por Tambor | |
Cobre | Aluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1.190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2,370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2,970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3,460 | 500 |
240 | 2.6 | 3.0 | 68 | 8,940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10,980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13,820 | 6,440 | 250 |
500 | 3.2 | 3.7 | 90 | 17,390 | 7,910 | 200 |
3.6/6 (7.2) kV, cable de alimentación de PVC de alambre aislado xlpe con aislamiento
Single-n-n-n-nor, cu/xlpe/awa/pvc oral/xlpe/awa/pvc (Tabla 21)
Conductor Nominal Área | Espesor de aislamiento | Aproximadamente la cubierta de la entrada Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1.350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2,270 | 1.350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2,770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3,440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2,210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5.250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3,340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7,990 | 3.950 | 400 |
Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc (tabla 22)
Conductor Nominal Área | Espesor de aislamiento | Aprox. Cobertura interna Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2,290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3,080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3,280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3,630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4.860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7,630 | 5.360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6,000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11,500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13,480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15,920 | 10,130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21,300 | 12,590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25,090 | 15,610 | 200 |
3.6/6 (7.2) kV, cinta xlpe aislada cable de alimentación de PVC blindado
Single-n-n-n-n-nor, cu/xlpe/ata/pvcor al/xlpe/ata/pvc (tabla 23)
Conductor Nominal Área | Espesor de aislamiento | Aprox. Cobertura interna Espesor | Armadura Cable Tamaño | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1,000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1.240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1,540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1.370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3,180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2,370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7,450 | 3,410 | 600 |
Tres núcleos, cu/xlpe/sta/pvcor al/xlpe/sta/pvc (tabla 24)
Conductor Nominal Área | Espesor de aislamiento | Aproximadamente la cubierta de la entrada Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1.330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3,260 | 2,360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5.010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4.250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9,320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10,530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12,730 | 6,940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16,620 | 9,240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20,550 | 11,070 | 200 |

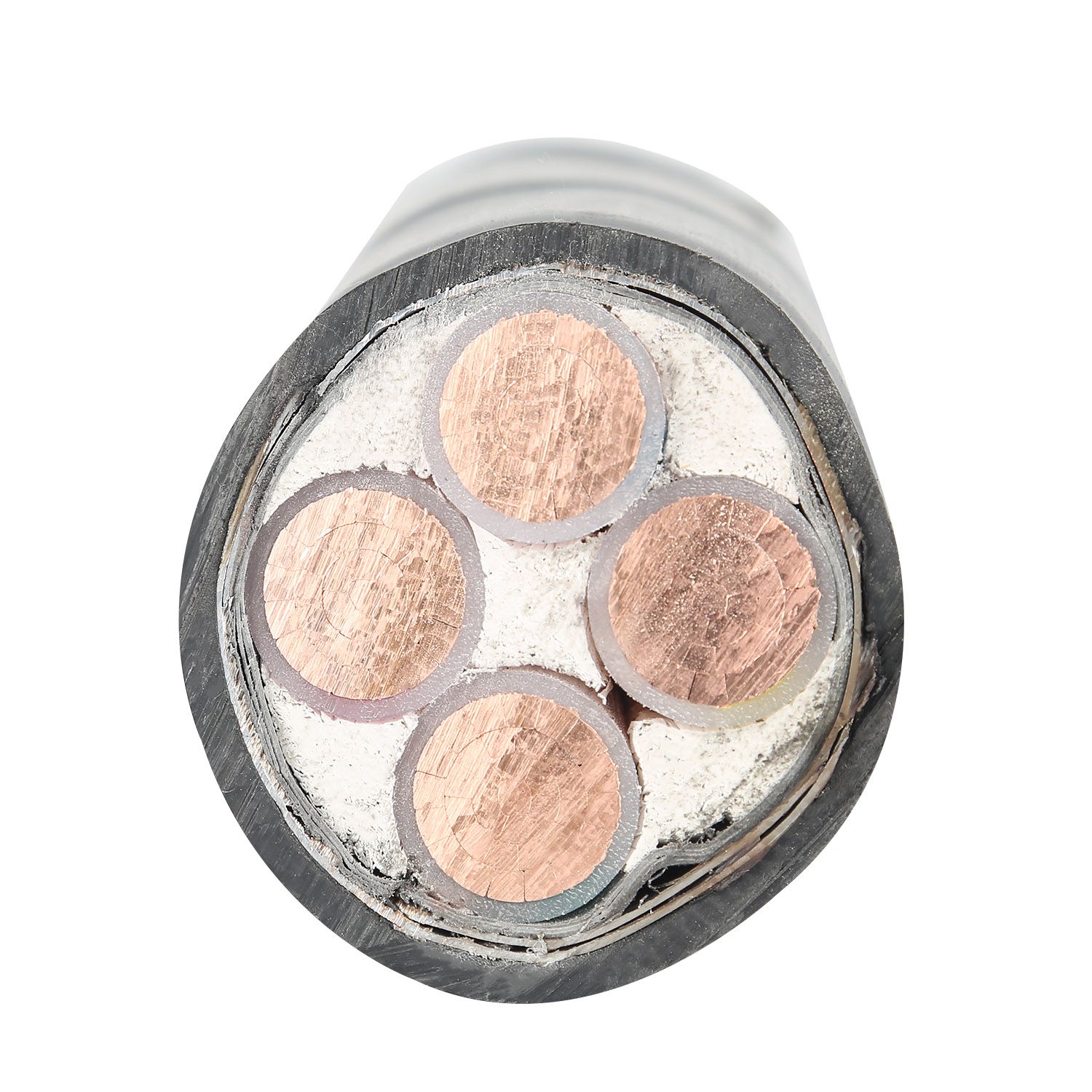

Conductor de cobre:
Alta conductividad para la transmisión de potencia eficiente.
Excelente resistencia mecánica y durabilidad.
Adecuado para aplicaciones de servicio pesado.
Aislamiento XLPE (polietileno reticulado):
Proporciona excelentes propiedades térmicas y eléctricas.
Alta resistencia al calor, productos químicos y humedad.
Opera de manera eficiente a temperaturas más altas en comparación con el aislamiento de PVC.
Armadura de alambre de acero:
Ofrece protección mecánica superior contra tensiones externas, como impacto, aplastamiento y abrasión.
Mejora la durabilidad del cable en entornos duros, incluidos entornos subterráneos o industriales.
Calificación de voltaje:
Diseñado para aplicaciones de voltaje medio de hasta 6kV.
Construcción de servicio pesado:
Construido para soportar condiciones extremas, lo que lo hace ideal para instalaciones industriales, mineras y al aire libre.
Cumplimiento:
Cumple con los estándares internacionales como IEC, BS o ASTM, asegurando la seguridad y la confiabilidad.
Plantas industriales: adecuadas para la distribución de energía en fábricas, refinerías y plantas químicas.
Operaciones mineras: ideal para entornos resistentes con alto estrés mecánico.
Instalaciones subterráneas: protegido contra la humedad y el daño físico.
Proyectos de energía renovable: utilizado en parques eólicos y plantas de energía solar para una transmisión de energía confiable.
Proyectos de infraestructura: adecuado para cuadrículas eléctricas, túneles y sitios de construcción.
Alta durabilidad: el armadura de alambre de acero garantiza un rendimiento a largo plazo en condiciones difíciles.
Transmisión de energía eficiente: el conductor de cobre y el aislamiento XLPE minimizan las pérdidas de energía.
Seguridad: el aislamiento XLPE proporciona una excelente resistencia a los cortocircuitos y fallas eléctricas.
Flexibilidad: se puede usar en instalaciones fijas o donde el estrés mecánico es una preocupación.
Calificación de voltaje: 6kV (6000 voltios)
Material de conductores: cobre (clase 2 varado)
Material de aislamiento: XLPE (polietileno reticulado)
Armouring: Armadura de alambre de acero (SWA)
Varela: PVC o LSZH (halógeno cero de humo bajo) para protección adicional
Rango de temperatura: -20 ° C a +90 ° C (operando)
Normas: IEC 60502, BS 5467 o equivalente

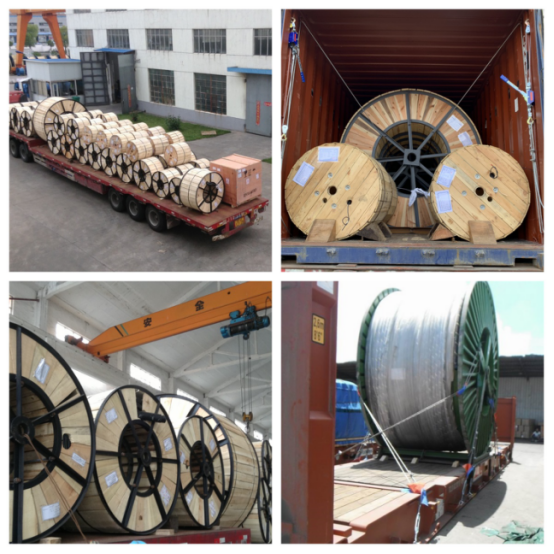

Embalaje estándar: carretes o bobinas de madera (longitudes de 100m a 5000 m).
-Protección: envoltura a prueba de humedad, paletas de choque absorbente.
- Etiquetado: calificaciones de voltaje claras, certificaciones y códigos por lotes.
- Cumplimiento de envío: IEC 60228 para protección mecánica durante el tránsito.

Cable de alimentación de 6 kV de resistencia pesada con conductor de cobre y aislamiento XLPE, protegido por el armamento de alambre de acero es una solución robusta y confiable para transmitir energía eléctrica en ambientes exigentes.
El cable de alimentación de 6 kV de resistencia pesado con conductor de cobre, aislamiento XLPE y armadura de alambre de acero generalmente cumple con los estándares internacionales y regionales para garantizar la seguridad, la confiabilidad y el rendimiento. A continuación se presentan algunos de los estándares clave que tales cables a menudo se adhieren:
IEC (Comisión Electrotécnica Internacional):
IEC 60502-1: cables de alimentación con aislamiento extruido y sus accesorios para voltajes nominal de 1 kV (um = 1.2 kV) hasta 30 kV (um = 36 kV).
IEC 60228: Conductores de cables aislados (especifica clases y requisitos de conductores).
IEC 60332: Pruebas para propagación de llama vertical para cables aislados.
IEC 60754: Prueba de gases evolucionados durante la combustión de materiales de los cables.
ISO (Organización Internacional para la Estandarización):
ISO 9001: Sistemas de gestión de calidad (para procesos de fabricación).
3.6/6 (7.2) kV, cable de alimentación de PVC no armado aislado de XLPE
Single-n-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 19)
Conductor Nominal Área | Espesor de aislamiento | Espesor de la vaina exterior | Aprox. En general Diámetro | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1.250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1.500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1.790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2,150 | 1,000 | 500 |
240 | 2.6 | 1.9 | 33 | 2,770 | 1.250 | 500 |
300 | 2.8 | 2.0 | 35 | 3,400 | 1.500 | 500 |
400 | 3.0 | 2.1 | 39 | 4,280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5.400 | 2,280 | 500 |
630 | 3.2 | 2.4 | 47 | 6.830 | 2.800 | 500 |
800 | 3.2 | 2.5 | 51 | 8,570 | 3,400 | 400 |
1,000 | 3.2 | 2.6 | 56 | 10,590 | 4,110 | 300 |
Tres núcleos, Cu/XLPE/PVC o AL/XLPE/PVC (Tabla 20)
Conductor Nominal Área | Espesor de aislamiento | Espesor de la vaina exterior | Aprox. En general Diámetro | Aprox. Peso del cable | Longitud estándar por Tambor | |
Cobre | Aluminio | |||||
mm² | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1.190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1.560 | 1.080 | 500 |
35 | 2.5 | 2.2 | 40 | 1.930 | 1,270 | 500 |
50 | 2.5 | 2.3 | 43 | 2,370 | 1.480 | 500 |
70 | 2.5 | 2.4 | 47 | 3,110 | 1.820 | 500 |
95 | 2.5 | 2.5 | 51 | 4.000 | 2.200 | 500 |
120 | 2.5 | 2.6 | 54 | 4,820 | 2.550 | 500 |
150 | 2.5 | 2.7 | 58 | 5,770 | 2,970 | 500 |
185 | 2.5 | 2.8 | 61 | 6,960 | 3,460 | 500 |
240 | 2.6 | 3.0 | 68 | 8,940 | 4,340 | 400 |
300 | 2.8 | 3.2 | 73 | 10,980 | 5,190 | 300 |
400 | 3.0 | 3.5 | 81 | 13,820 | 6,440 | 250 |
500 | 3.2 | 3.7 | 90 | 17,390 | 7,910 | 200 |
3.6/6 (7.2) kV, cable de alimentación de PVC de alambre aislado xlpe con aislamiento
Single-n-n-n-nor, cu/xlpe/awa/pvc oral/xlpe/awa/pvc (Tabla 21)
Conductor Nominal Área | Espesor de aislamiento | Aproximadamente la cubierta de la entrada Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1.100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1.350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1.670 | 1.080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1.950 | 1.200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2,270 | 1.350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2,770 | 1.620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3,440 | 1.930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2,210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5.250 | 2.820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6.450 | 3,340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7,990 | 3.950 | 400 |
Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc (tabla 22)
Conductor Nominal Área | Espesor de aislamiento | Aprox. Cobertura interna Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2,310 | 2,120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2.600 | 2,290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3,080 | 2.600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3.950 | 3,280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4,530 | 3,630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5,510 | 4,210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6.660 | 4.860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7,630 | 5.360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8.800 | 6,000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11,500 | 6,670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13,480 | 8.870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15,920 | 10,130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21,300 | 12,590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25,090 | 15,610 | 200 |
3.6/6 (7.2) kV, cinta xlpe aislada cable de alimentación de PVC blindado
Single-n-n-n-n-nor, cu/xlpe/ata/pvcor al/xlpe/ata/pvc (tabla 23)
Conductor Nominal Área | Espesor de aislamiento | Aprox. Cobertura interna Espesor | Armadura Cable Tamaño | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1,000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1.240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1,540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1.820 | 1.080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2,120 | 1.200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2.520 | 1.370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3,180 | 1.670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3.850 | 1.950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4.800 | 2,370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5,960 | 2.840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7,450 | 3,410 | 600 |
Tres núcleos, cu/xlpe/sta/pvcor al/xlpe/sta/pvc (tabla 24)
Conductor Nominal Área | Espesor de aislamiento | Aproximadamente la cubierta de la entrada Espesor | Tamaño de alambre de armadura | Exterior Vaina Espesor | Aprox. Diámetro general | Aprox. Peso del cable | Estándar Longitud por Tambor | |
Cobre | Aluminio | |||||||
mm² | mm | mm | mm | mm | mm | kg/km | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1.330 | 1.140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1.580 | 1.580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2,310 | 1.880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2.760 | 2.090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3,260 | 2,360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4,100 | 2.810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5,110 | 3,310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5.010 | 3.750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7.050 | 4.250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9,320 | 4,820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10,530 | 5,920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12,730 | 6,940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16,620 | 9,240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20,550 | 11,070 | 200 |
Conductor de cobre:
Alta conductividad para la transmisión de potencia eficiente.
Excelente resistencia mecánica y durabilidad.
Adecuado para aplicaciones de servicio pesado.
Aislamiento XLPE (polietileno reticulado):
Proporciona excelentes propiedades térmicas y eléctricas.
Alta resistencia al calor, productos químicos y humedad.
Opera de manera eficiente a temperaturas más altas en comparación con el aislamiento de PVC.
Armadura de alambre de acero:
Ofrece protección mecánica superior contra tensiones externas, como impacto, aplastamiento y abrasión.
Mejora la durabilidad del cable en entornos duros, incluidos entornos subterráneos o industriales.
Calificación de voltaje:
Diseñado para aplicaciones de voltaje medio de hasta 6kV.
Construcción de servicio pesado:
Construido para soportar condiciones extremas, lo que lo hace ideal para instalaciones industriales, mineras y al aire libre.
Cumplimiento:
Cumple con los estándares internacionales como IEC, BS o ASTM, asegurando la seguridad y la confiabilidad.
Plantas industriales: adecuadas para la distribución de energía en fábricas, refinerías y plantas químicas.
Operaciones mineras: ideal para entornos resistentes con alto estrés mecánico.
Instalaciones subterráneas: protegido contra la humedad y el daño físico.
Proyectos de energía renovable: utilizado en parques eólicos y plantas de energía solar para una transmisión de energía confiable.
Proyectos de infraestructura: adecuado para cuadrículas eléctricas, túneles y sitios de construcción.
Alta durabilidad: el armadura de alambre de acero garantiza un rendimiento a largo plazo en condiciones difíciles.
Transmisión de energía eficiente: el conductor de cobre y el aislamiento XLPE minimizan las pérdidas de energía.
Seguridad: el aislamiento XLPE proporciona una excelente resistencia a los cortocircuitos y fallas eléctricas.
Flexibilidad: se puede usar en instalaciones fijas o donde el estrés mecánico es una preocupación.
Calificación de voltaje: 6kV (6000 voltios)
Material de conductores: cobre (clase 2 varado)
Material de aislamiento: XLPE (polietileno reticulado)
Armouring: Armadura de alambre de acero (SWA)
Varela: PVC o LSZH (halógeno cero de humo bajo) para protección adicional
Rango de temperatura: -20 ° C a +90 ° C (operando)
Normas: IEC 60502, BS 5467 o equivalente
Embalaje estándar: carretes o bobinas de madera (longitudes de 100m a 5000 m).
-Protección: envoltura a prueba de humedad, paletas de choque absorbente.
- Etiquetado: calificaciones de voltaje claras, certificaciones y códigos por lotes.
- Cumplimiento de envío: IEC 60228 para protección mecánica durante el tránsito.
