Cable de alimentación de un solo núcleo de alta capacidad de 3.6/6kV con conductor de cobre y aislamiento XLPE para aplicaciones aéreas

Cable de alimentación de un solo núcleo de alta capacidad de 3.6/6kV con conductor de cobre y aislamiento XLPE para aplicaciones aéreas

5 0 Recenzoj

Los cables de potencia de voltaje medio (MV) están diseñados para transmitir eficientemente la energía eléctrica a niveles de voltaje que generalmente varían de 1 kV a 36 kV, que sirven como componentes críticos en redes de distribución industrial, comercial y de servicios públicos. Estos cables equilibran la durabilidad, la seguridad y el rendimiento, asegurando la transferencia de energía confiable en entornos exigentes, como instalaciones subterráneas, sistemas de gastos generales y subestaciones.

Cantidad:
área transversal:	25-630
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
Yjv yjlv
Código De Producto:
8544601290

Descripción del Producto

Descripción del Producto

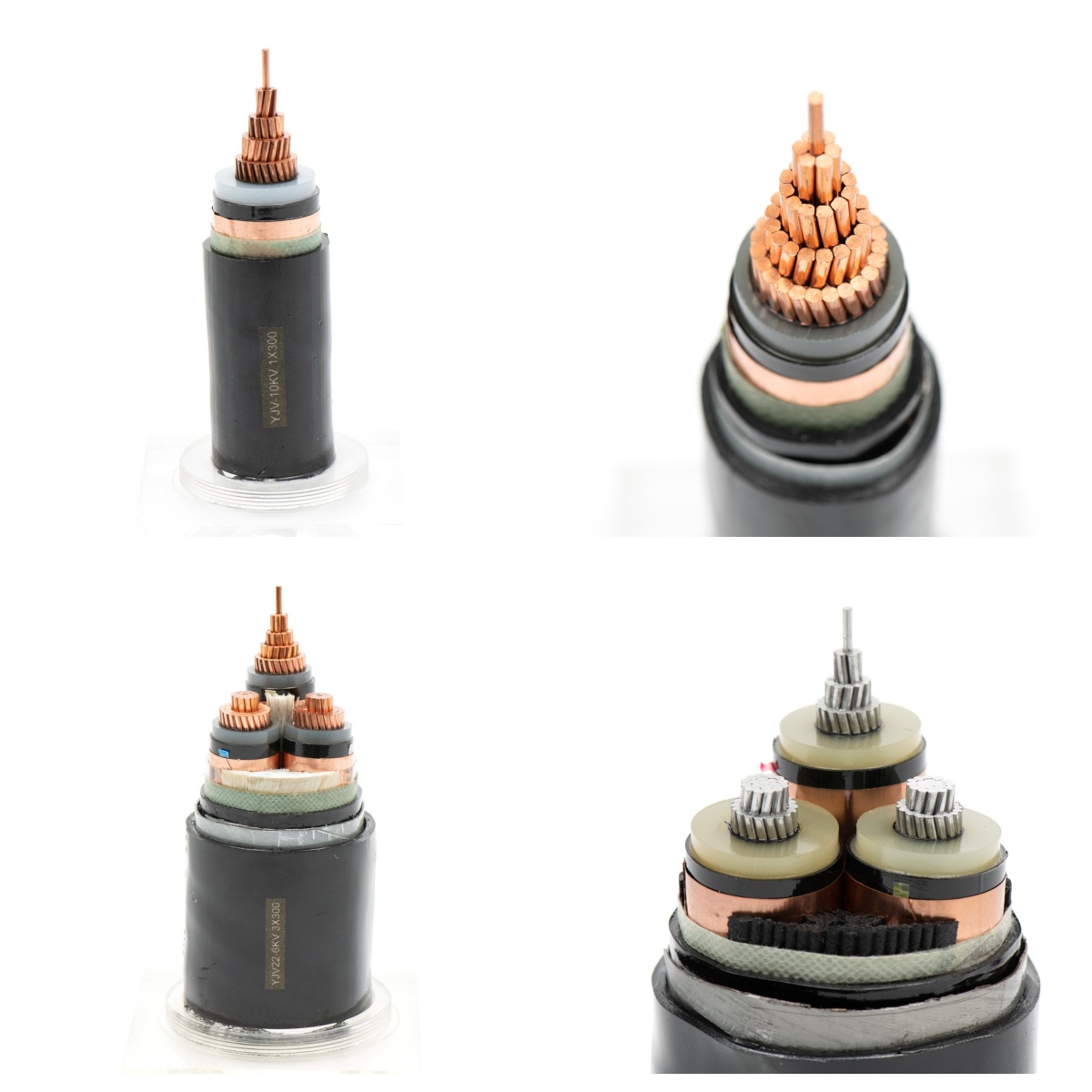

cable de alimentación

Aplicaciones

- Redes de distribución de energía: subestaciones, transformadores y apartamento.

- Plantas industriales: minería, petróleo y gas, e instalaciones de fabricación.

- Energía renovable: parques eólicos, parques solares y estaciones hidroeléctricas.

-Enfraestructura: Sistemas de metro subterráneo, aeropuertos y hospitales. ~!phoenix_varIMG5!~

Características

- Alta eficiencia: bajas pérdidas dieléctricas para un desperdicio reducido de energía.

- Durabilidad: resistente a la humedad, productos químicos, radiación UV y abrasión.

-Seguridad: materiales para retardantes de llama y de bajo fumar para espacios confinados.

- Flexibilidad: opciones blindadas/no blindadas para diversas necesidades de instalación.

- Vida larga:> 30 años en condiciones de operación estándar.

Estándares

Los cables de energía MV cumplen con los estándares reconocidos a nivel mundial para garantizar la seguridad y la compatibilidad:

- Comisión Electrotecnical Internacional (IEC): IEC 60502, IEC 60228

- Instituto de ingenieros eléctricos y electrónicos (IEEE): IEEE 386, IEEE 575

- Asociación de empresas iluminadoras de Edison (AEIC): AEIC CS8

- Asociación Nacional de Fabricantes Eléctricos (NEMA): NEMA WC 74

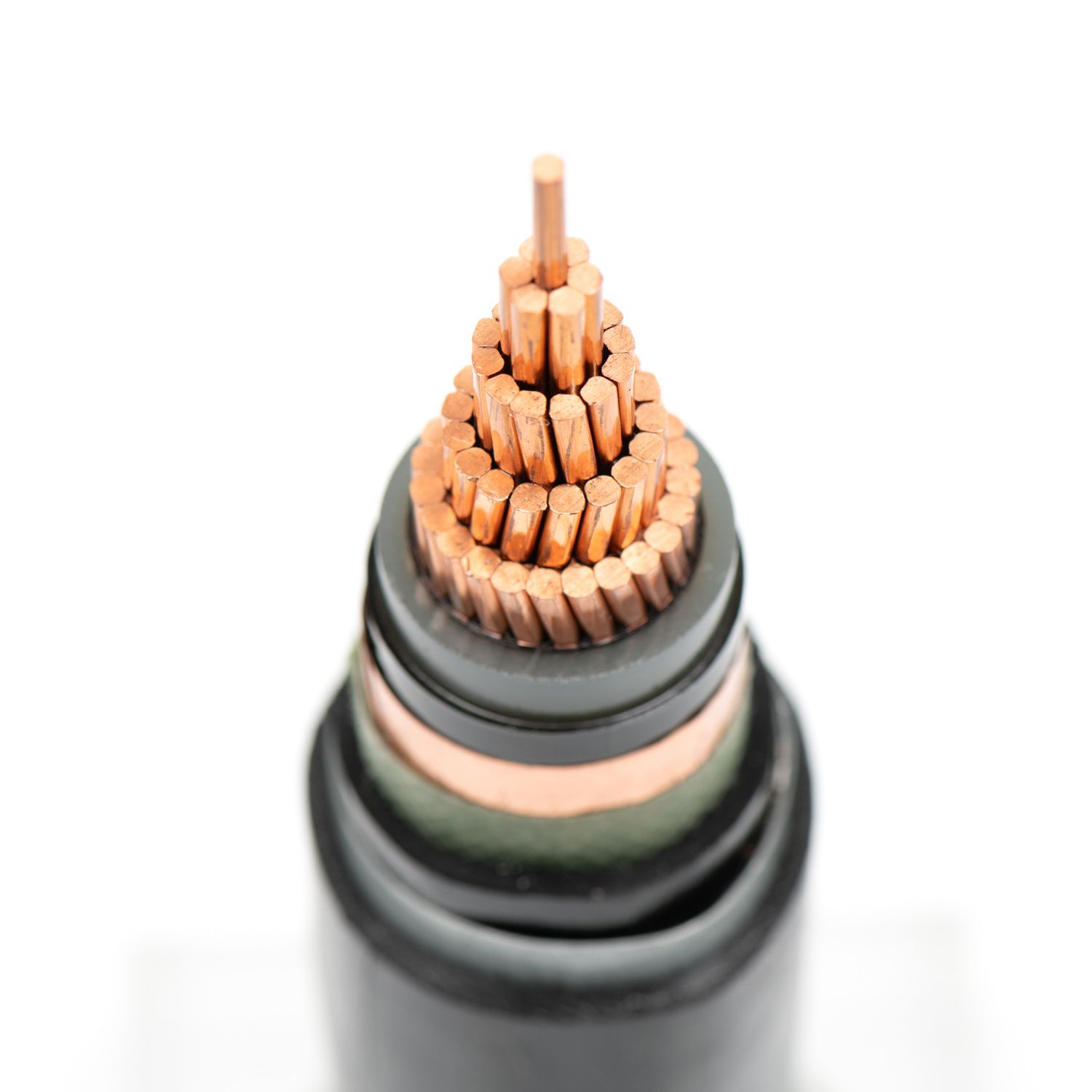

Construcción

Los cables MV cuentan con un diseño robusto en capas para un rendimiento óptimo:

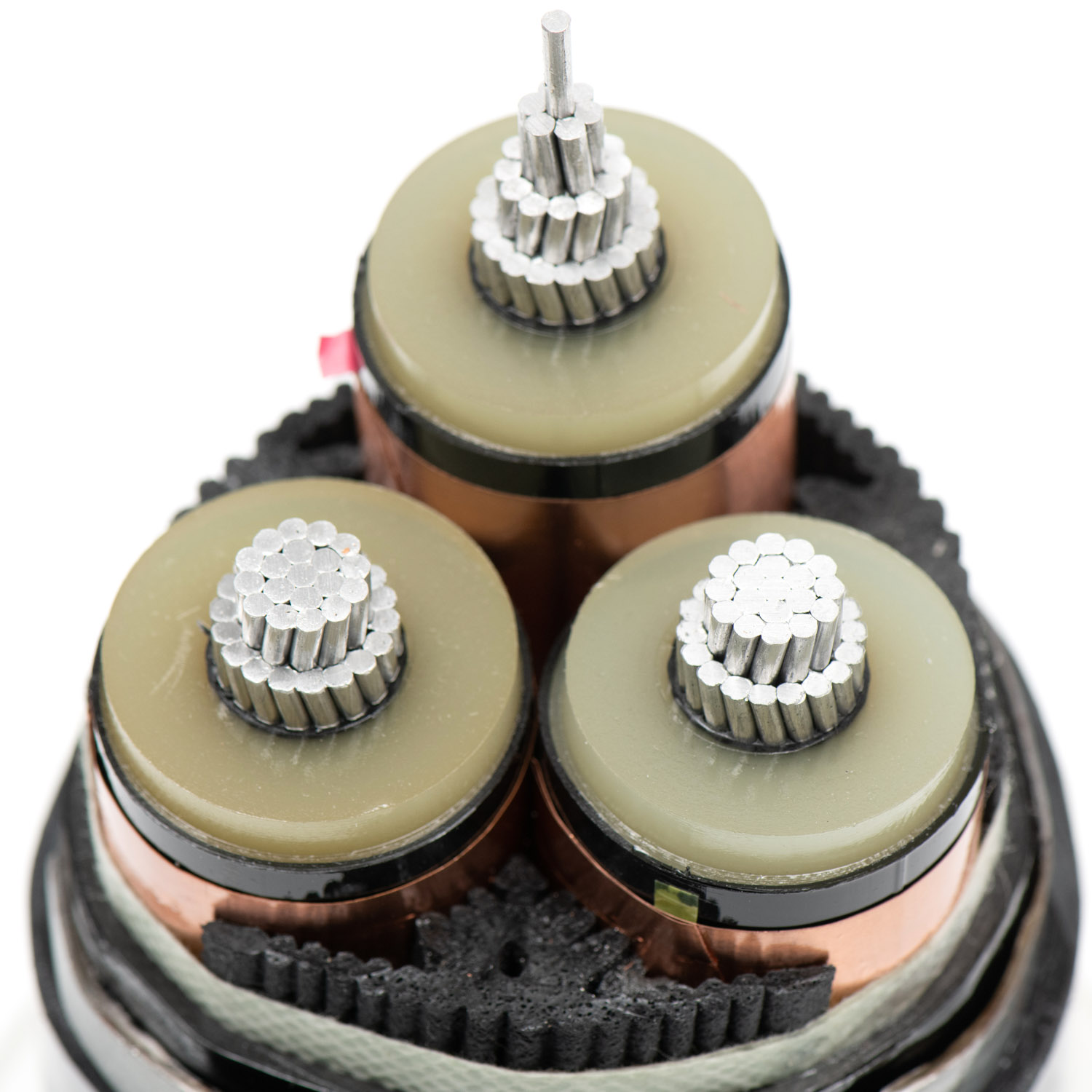

1. Conductor: cobre o aluminio de alta pureza (varado/sólido) por IEC 60228.

2. Pantalla del conductor: capa semiconductora para minimizar el estrés del campo eléctrico.

3. Aislamiento: caucho de polietileno reticulado (XLPE) o etileno propileno (EPR) para la estabilidad térmica.

4. Pantalla de aislamiento: capa semiconductora para garantizar una distribución de voltaje uniforme.

5. Escudo metálico: alambre de cobre/cinta o armadura de aluminio para la conexión a tierra y la protección de fallas.

6. Varuela externa: PVC, LSZH (halógeno cero de humo bajo) o HDPE para protección mecánica y ambiental.

Parámetros clave

- Calificación de voltaje: 1 kV a 36 kV (U ₀/U: 0.6/1 kV a 26/36 kV).

- Rango de temperatura:

-Operación normal: -40 ° C a +90 ° C (XLPE), -50 ° C a +105 ° C (EPR).

- Circuito: hasta +250 ° C (XLPE), +250 ° C (EPR).

- Capacidad de carga actual: varía con el tamaño del conductor (por ejemplo, 240 mm² a 1000 mm²).

- Radio de flexión: 12–20 × diámetro del cable (depende de la construcción).

Datos técnicos

Propiedad	Especificación
Resistencia a aislamiento	> 1000 MΩ · km a 20 ° C
Resistencia dieléctrica	3.5–30 kV/mm (dependiendo del grado de voltaje)
Resistencia al fuego	IEC 60332 (retardante de llama), IEC 61034 (bajo humo)
Resistencia al triturador	> 10 kN/m (probado por IEC 60229)

3.6/6 (7.2) kV, cable de alimentación de PVC no armado aislado de XLPE

Single-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1.250	660	500
120	2.5	1.8	27	1.500	760	500
150	2.5	1.8	28	1.790	860	500
185	2.5	1.9	30	2,150	1,000	500
240	2.6	1.9	33	2,770	1.250	500
300	2.8	2.0	35	3,400	1.500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5.400	2,280	500
630	3.2	2.4	47	6.830	2.800	500
800	3.2	2.5	51	8,570	3,400	400
1,000	3.2	2.6	56	10,590	4,110	300

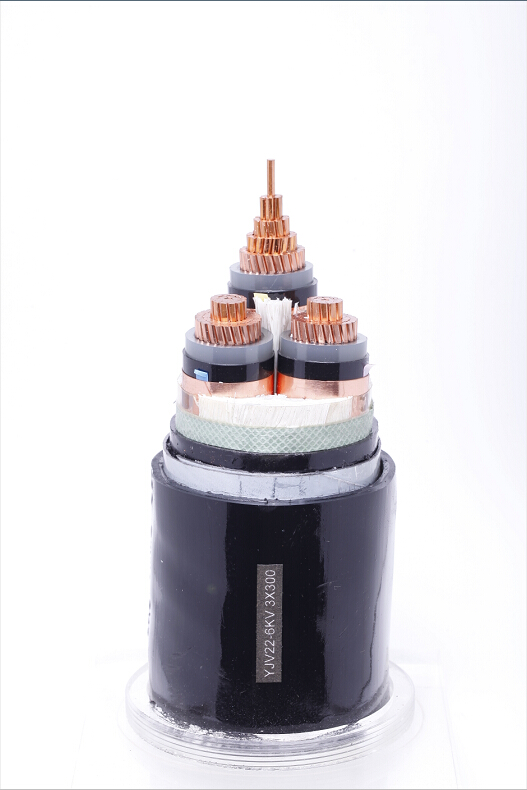

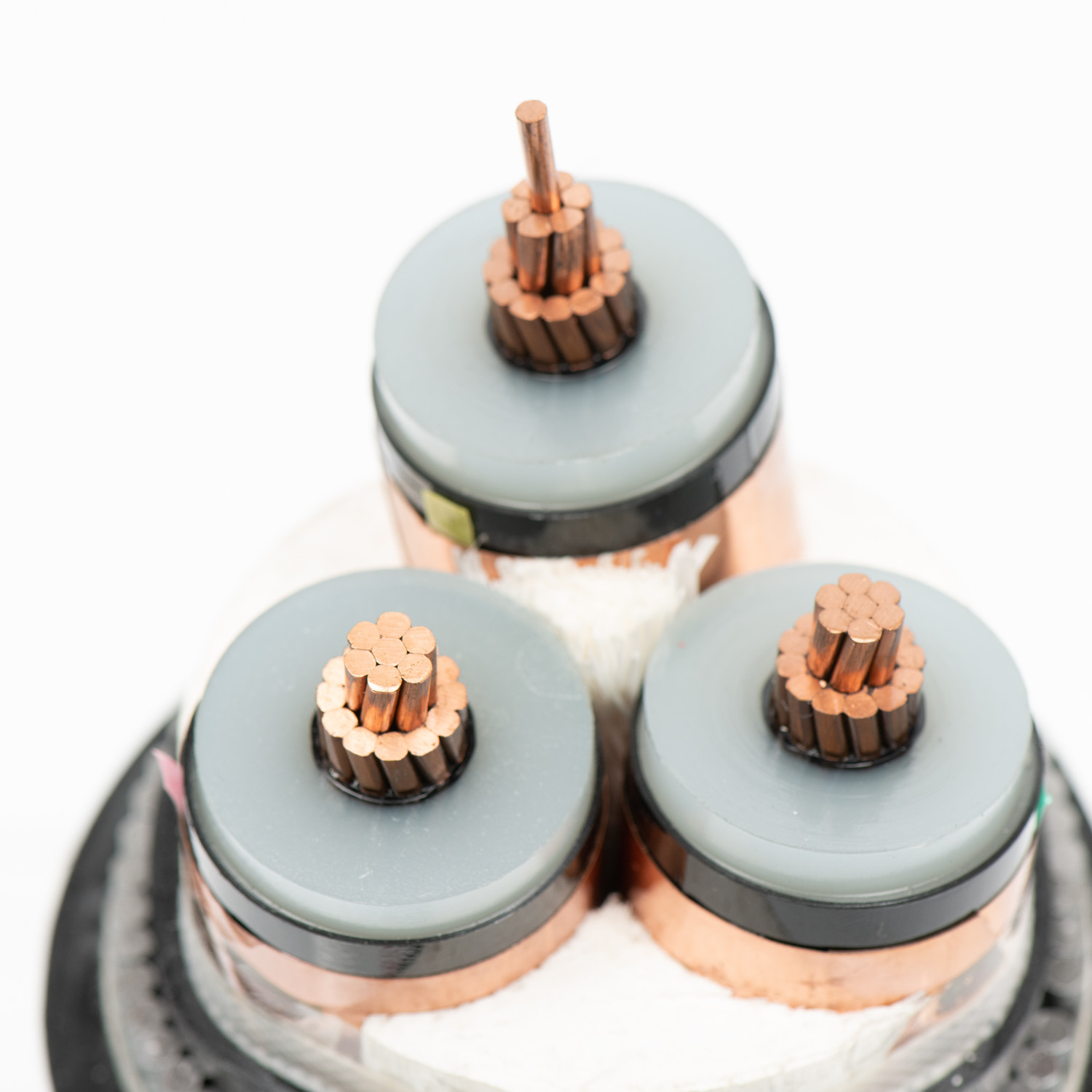

Tres núcleos, cu/xlpe/pvc o al/xlpe/pvc

Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Aprox. Peso del cable		Longitud estándar por Tambor
Conductor Nominal Área	Espesor de aislamiento	Espesor de la vaina exterior	Aprox. En general Diámetro	Cobre	Aluminio	Longitud estándar por Tambor
mm²	mm	mm	mm	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1.190	890	500
25	2.5	2.1	38	1.560	1.080	500
35	2.5	2.2	40	1.930	1,270	500
50	2.5	2.3	43	2,370	1.480	500
70	2.5	2.4	47	3,110	1.820	500
95	2.5	2.5	51	4.000	2.200	500
120	2.5	2.6	54	4,820	2.550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6 (7.2) kV, cable de alimentación de PVC de alambre aislado xlpe con aislamiento

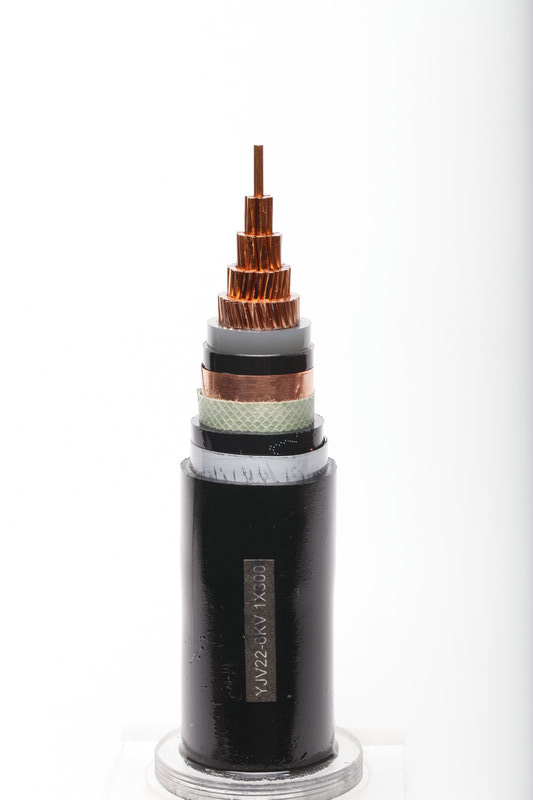

Un solo núcleo, Cu/XLPE/AWA/PVC ORAL/XLPE/AWA/PVC

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1.100	810	500
70	2.5	1.2	1.6	1.8	29	1.350	930	500
95	2.5	1.2	1.6	1.9	31	1.670	1.080	500
120	2.5	1.2	1.6	1.9	32	1.950	1.200	500
150	2.5	1.2	1.6	2.0	34	2,270	1.350	500
185	2.5	1.2	2.0	2.1	37	2,770	1.620	500
240	2.6	1.2	2.0	2.2	40	3,440	1.930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5.250	2.820	500
500	3.2	1.3	2.5	2.5	51	6.450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3.950	400

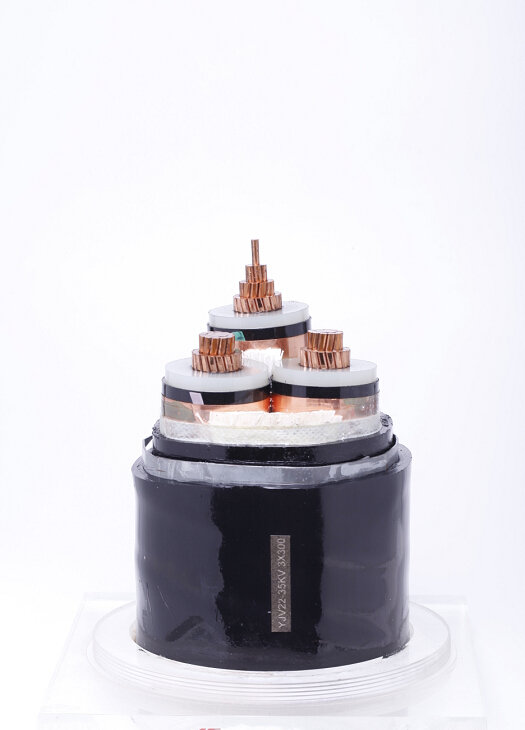

Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2.600	2,290	500
25	2.5	1.2	2.0	2.3	45	3,080	2.600	500
35	2.5	1.3	2.5	2.4	48	3.950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6.660	4.860	500
120	2.5	1.5	2.5	2.9	63	7,630	5.360	400
150	2.5	1.6	2.5	3.0	66	8.800	6,000	400
185	2.5	1.7	3.15	3.2	72	11,500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8.870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,130	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6/6 (7.2) kV, cinta xlpe aislada cable de alimentación de PVC blindado

Un solo núcleo, CU/XLPE/ATA/PVCOR AL/XLPE/ATA/PVC

Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aprox. Cobertura interna Espesor	Armadura Cable Tamaño	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1,000	700	500
70	2.5	1.2	0.5	1.8	28	1.240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1.820	1.080	500
150	2.5	1.2	0.5	1.9	33	2,120	1.200	500
185	2.5	1.2	0.5	1.9	35	2.520	1.370	500
240	2.6	1.2	0.5	2.0	37	3,180	1.670	500
300	2.8	1.2	0.5	2.1	40	3.850	1.950	500
400	3.0	1.3	0.5	2.3	44	4.800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2.840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

Tres núcleos, cu/xlpe/sta/pvcor al/xlpe/sta/pvc (tabla 24)

Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Aprox. Peso del cable		Estándar Longitud por Tambor
Conductor Nominal Área	Espesor de aislamiento	Aproximadamente la cubierta de la entrada Espesor	Tamaño de alambre de armadura	Exterior Vaina Espesor	Aprox. Diámetro general	Cobre	Aluminio	Estándar Longitud por Tambor
mm²	mm	mm	mm	mm	mm	kg/km		m
10	2.5	1.2	0.2	2.0	37	1.330	1.140	500
16	2.5	1.2	0.5	2.1	40	1.580	1.580	500
25	2.5	1.2	0.5	2.2	42	2,310	1.880	500
35	2.5	1.3	0.5	2.3	45	2.760	2.090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2.810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5.010	3.750	400
150	2.5	1.6	0.5	2.9	63	7.050	4.250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200
