Cable de alimentación de media tensión YJV: 1 kV a 36 kV (aislamiento XLPE)
Descripción general del producto
Tipo: Cable de alimentación de media tensión (MT)
Modelo: YJV
Código HS: 8544601290
Rango de tensión: 1 kV – 36 kV (foco: 6 kV, 6/10(12) kV)
Sección transversal: 25–630 mm²
Estructura central:
Aplicaciones
| Ejemplos | de sectores |
| Distribución de energía | Subestaciones, transformadores, aparamenta. |
| Industrial | Minería, petróleo y gas, manufactura |
| Energía renovable | Parques eólicos, parques solares, energía hidroeléctrica |
| Infraestructura | Metro, aeropuertos, hospitales. |
Características clave
| Descripción | de la característica |
| Eficiencia | Bajas pérdidas dieléctricas, menor desperdicio de energía. |
| Durabilidad | Resistente a la humedad, productos químicos, rayos UV y abrasión. |
| Seguridad | Retardante de llama, bajo nivel de humo (IEC 60332, IEC 61034) |
| Flexibilidad | Opciones blindadas (SWA/ATA) o no blindadas |
| Esperanza de vida | >30 años en condiciones estándar |
Cumplimiento de estándares
| Alcance | estándar |
| CEI 60502, CEI 60228 | Estándares internacionales de cables |
| IEEE 386, IEEE 575, AEIC CS8, NEMA WC 74 | Estándares de la industria |
Clasificaciones de temperatura
| Condición | XLPE | EPR |
| funcionamiento normal | –40°C a +90°C | –50°C a +105°C |
| Cortocircuito | Hasta +250°C | Hasta +250°C |
Datos técnicos (típicos)
| Valor | de la propiedad |
| Resistencia de aislamiento | >1000 MΩ·km @20°C |
| Rigidez dieléctrica | 3,5–30 kV/mm |
| Resistencia al aplastamiento | >10 kN/m (IEC 60229) |
| seguridad contra incendios | IEC 60332 (retardante de llama), IEC 61034 (bajo humo) |
Configuraciones disponibles (6/6kV, 6/10(12)kV)
| Funda | de armadura | para conductores | de construcción |
| sin armadura | Cu/Al | Ninguno | CLORURO DE POLIVINILO |
| Alambre blindado | Cu/Al | SWA/AWA | CLORURO DE POLIVINILO |
| Cinta blindada | Cu/Al | STA/ATA | CLORURO DE POLIVINILO |

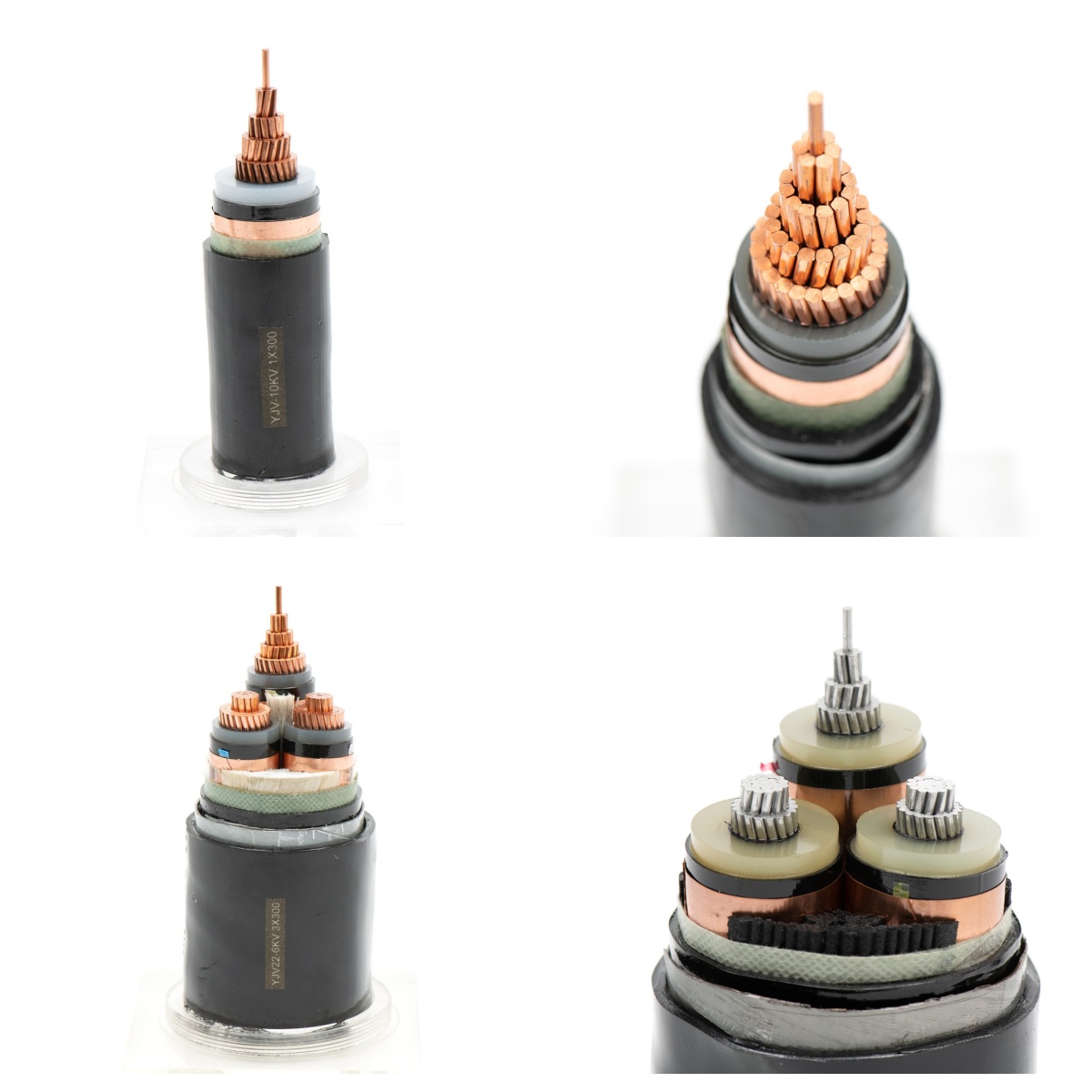

Opciones de un solo núcleo y de tres núcleos disponibles.
Datos técnicos
| Especificación | de propiedades |
| Resistencia a aislamiento | > 1000 MΩ · km a 20 ° C |
| Resistencia dieléctrica | 3.5–30 kV/mm (dependiendo del grado de voltaje) |
| Resistencia al fuego | 'IEC 60332 (retardante de la llama), IEC 61034 (bajo humo) ' |
| Resistencia al triturador | > 10 kN/m (probado por IEC 60229) |
Especificaciones detalladas
6/6kV, 6/10 (12) kV, XLPE cable de alimentación de PVC no armado aislados aislados
Single-n-n-nor, Cu/XLPE/PVC o AL/XLPE/PVC
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2,870 | 1.350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5.440 | 2,320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8,600 | 3,430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10,630 | 4.150 | 300 |
Tres núcleos, cu/xlpe/pvc o al/xlpe/pvc
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | Aproximadamente peso (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 2.1 | 39 | 1,410 | 1.110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2,170 | 1.500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3,400 | 2,110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4,310 | 2.510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5,150 | 2.860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6,100 | 3,300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7,310 | 3.810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9,290 | 4.680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11,240 | 5.450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14,040 | 6.660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17,530 | 8.050 | 200 |
6/6kV, 6/10 (12) kV, cable de alimentación de PVC blindado de alambre aislado XLPE
Single-nore, cu/xlpe/awa/pvc o al/xlpe/awa/pvc
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cubierta de entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2,150 | 1,410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3,570 | 2.050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4,230 | 2,330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3,380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |
Tres núcleos, cu/xlpe/swa/pvc o al/xlpe/swa/pvc
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | aprox. Espesor de cobertura interna (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3,430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4,430 | 3.770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7,180 | 5.380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8,230 | 5,960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10,100 | 6,580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11,610 | 8,110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14,110 | 9,510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16,420 | 10,630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21,700 | 12,880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25,280 | 15,800 | 200 |
6/6kV, 6/10 (12) kV, cinta xlpe aislada Cable de alimentación de PVC blindado
Single-nore, Cu/XLPE/ATA/PVC o AL/XLPE/ATA/PVC
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cubierta de entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2,240 | 1.320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2,430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3,450 | 500 |
Tres núcleos, cu/xlpe/sta/pvc o al/xlpe/sta/pvc
| Conductor Área nominal (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cobertura de la entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) |
| Longitud estándar por tambor (m) |
|
|
|
|
|
| Cobre | Aluminio |
|
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2,220 | 1.900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2,180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3,110 | 2,440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3,220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5,510 | 3,710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4,180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7,500 | 4.700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8,830 | 5.330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10,960 | 6.360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13,090 | 7,300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16,910 | 9,530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20,720 | 11,250 | 200 |
Embalaje y envío
Embalaje: Bidones de madera o carretes reforzados con acero (envoltorio impermeable)
Etiquetado: conforme a IEC (tensión, tamaño, fecha)
Envío: Contenedores ISO con seguridad a prueba de golpes.
Almacenamiento: seco, ventilado, sin luz solar directa
