Confirme que el voltaje del sistema no exceda la clasificación del cable:
H07V-K: 450/750V (U₀/U), adecuado para la mayoría de los circuitos de potencia y control de bajo voltaje.
RV: normalmente 450/750 V o 300/500 V según el estándar y el fabricante.
Para sistemas trifásicos de 400 V, 450/750 V es la opción estándar. Para circuitos de control de menor voltaje, 300/500 V pueden ser suficientes.
Clase 5 (hebra fina): máxima flexibilidad, ideal para aplicaciones móviles, curvas cerradas y equipos propensos a vibraciones.
Clase 2 (trenzado): Flexibilidad moderada, adecuado para instalaciones fijas con flexión ocasional.
Sólido (Clase 1): No recomendado para aplicaciones que requieren movilidad.
Para una movilidad mejorada, seleccione un conductor Clase 5 según IEC 60228.
Seleccione el tamaño del conductor según:
Corriente de carga continua
Caída de tensión permitida
Temperatura ambiente y agrupación.
Resistencia a cortocircuitos
Rango típico: 0,5 mm² a 240 mm². Para los paneles de control, lo común es entre 0,5 y 6 mm². Para conexiones eléctricas, es posible que se requieran entre 10 y 240 mm².
Aislamiento de PVC: Estándar, nominal 70°C continuo. Adecuado para la mayoría de aplicaciones en interiores.
PVC resistente al calor: Disponible para temperaturas más altas si es necesario.
PVC retardante de llama: Para instalaciones que requieren IEC 60332-1 o comportamiento ante incendios específico del proyecto.
Confirme la temperatura máxima del conductor y las condiciones ambientales.
Ubicaciones interiores secas: El PVC estándar es adecuado.
Áreas húmedas o mojadas: Confirme la idoneidad o considere un aislamiento alternativo.
Áreas de alta temperatura: Verifique la clasificación de temperatura con respecto al calor ambiental y del equipo.
Cableado de paneles y gabinetes: el cable flexible simplifica el enrutamiento y reduce la tensión en los terminales.
Equipo móvil: seleccione un alto número de hilos y un radio de curvatura apropiado.
Instalación fija: Normalmente 4 × diámetro exterior.
Instalación flexible/móvil: normalmente 6 × diámetro exterior o según lo especificado por el fabricante.
Para flexiones repetidas, siga el radio de curvatura mínimo recomendado para evitar la fatiga del conductor.
Seleccione colores para fase, neutro y tierra protectora:
Fase: Negro, marrón, gris u otros colores.
Neutro: Azul.
Tierra de protección: Verde/amarillo.
Otros: Rojo, blanco, naranja, etc., para cableado de control o señal.
Confirme los requisitos de color con los códigos de cableado locales.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
RV: GB/T 5023, JB/T 8734.
Retardante de llama: IEC 60332-1.
RoHS/REACH: Confirme el cumplimiento si es necesario para el mercado de destino.
Solicite informes de pruebas o certificados de conformidad según sea necesario.
Bobinas: 100 m, 200 m o personalizadas.
Bidones: Para secciones mayores o longitudes mayores.
Longitudes de corte: Precortadas con terminales o casquillos si es necesario.
Confirme el embalaje para proteger el aislamiento durante el transporte y el almacenamiento.
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Estándar | — | EN 50525-2-31, IEC 60227, GB/T 5023 |
| Tipo | — | RV / H07V-K, cable flexible unipolar |
| Tensión nominal U₀/U | V | 450/750 |
| Conductor | — | Cobre flexible, Clase 5 según IEC 60228 |
| Aislamiento | — | CLORURO DE POLIVINILO |
| Temperatura del conductor | °C | 70 (continuo) |
| Temperatura ambiente | °C | -15 a +70 (instalación fija) |
| Rango transversal | mm² | 0,5 – 240 |
| Diámetro exterior | mm | Depende de la sección transversal |
| Radio de curvatura (fijo) | — | ≥ 4 × diámetro exterior |
| Radio de curvatura (flexible) | — | ≥ 6 × diámetro exterior |
| Retardo de llama | — | Opcional, IEC 60332-1 |
| Color | — | Negro, azul, marrón, gris, verde/amarillo, rojo, blanco, naranja, personalizado |
| Embalaje | — | Bobina, tambor, longitud de corte |
| Longitud | m | 100, 200, 500, 1000, personalizado |
| RoHS / ALCANCE | — | Disponible bajo petición |
Nota: Las especificaciones varían según el fabricante y el estándar. Confirme las dimensiones reales, la clasificación de temperatura y las aprobaciones antes de realizar el pedido.
Cableado interno de cuadros y paneles de control.
Cuadros de distribución y cajas de contadores.
Conexiones de equipos y electrodomésticos eléctricos.
Herramientas portátiles y cables de alimentación temporales.
Circuitos de iluminación y cableado de señales.
Paneles de automatización e instrumentación.
Cableado de mantenimiento y reparación donde se requiere flexibilidad

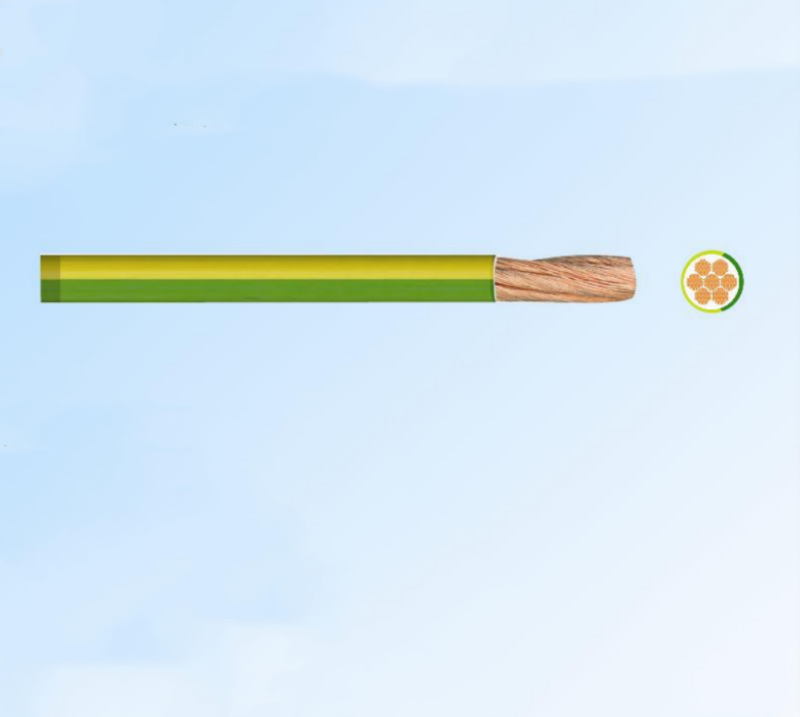

H07V-K
450/750V
Código:RV,H07V-K,NYAF
Estándar: TEC227.VDE0281, BS6004
Construcción: 1 conductor de cobre flexible
Aislamiento de 2 PVC
Aplicación: para la instalación protegida en equipos y accesorios de iluminación.
También para la instalación en conducto, en y debajo del yeso
Datos técnicos: Máx. Temperatura de operación 70 ℃
Temperatura corta del ciruit 160 ℃
Nominal Cruz Sección | Número y diámetro de cables | Grosor del aislamiento | Diámetro general medio | Conductor DC resistencia a 20 ℃ | Aprox. Total Peso | Max. Curente de transporte Capacidad a 30 ℃ | ||
mm² | No. × mm | mm | mínimo | máximo | Q/KM | Kg/km | Pipa | Aire a |
1.5 | 27 × 0.25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0.25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0.30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0.30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0.40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0.40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0.40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0.40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0.40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
