Yjv
8544601290

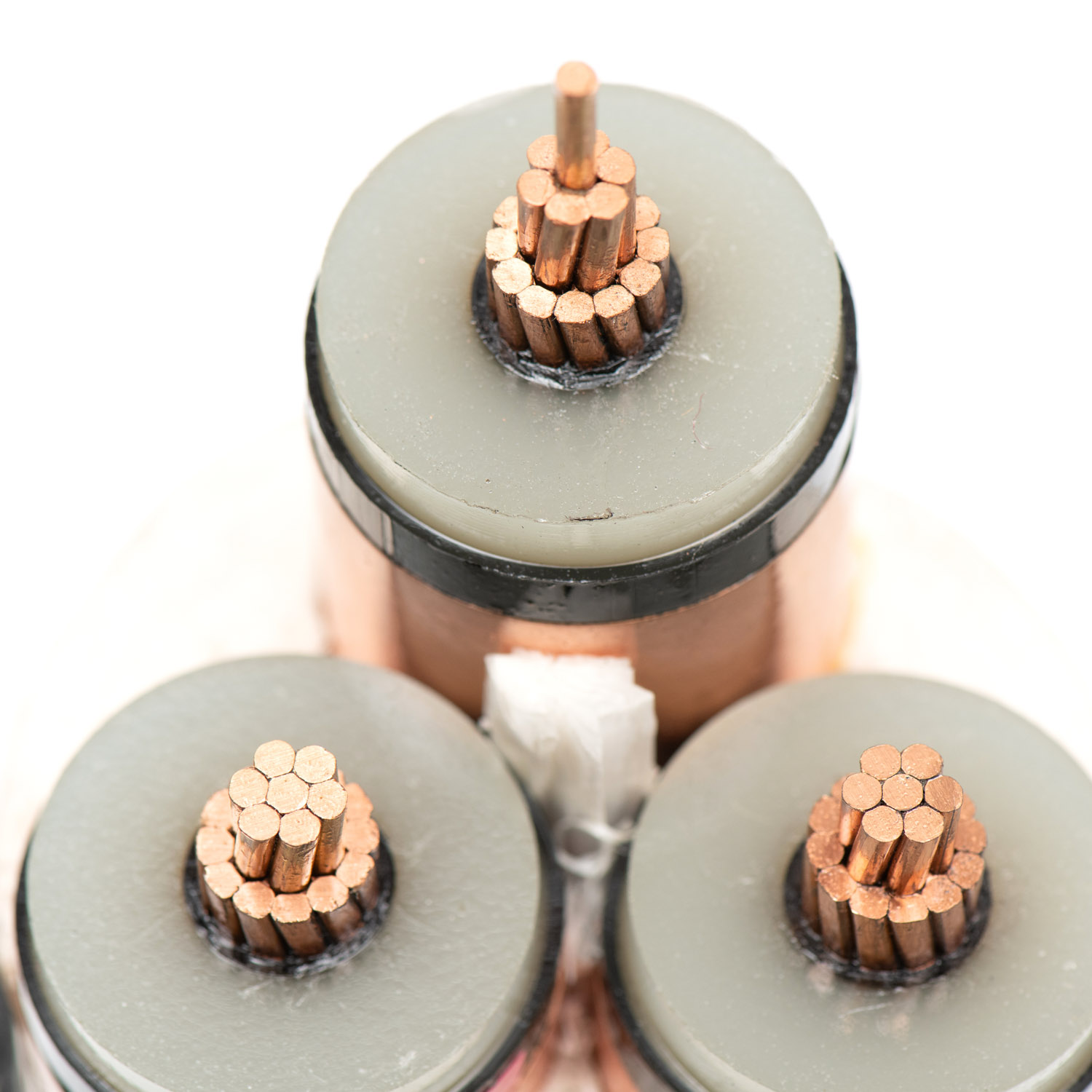

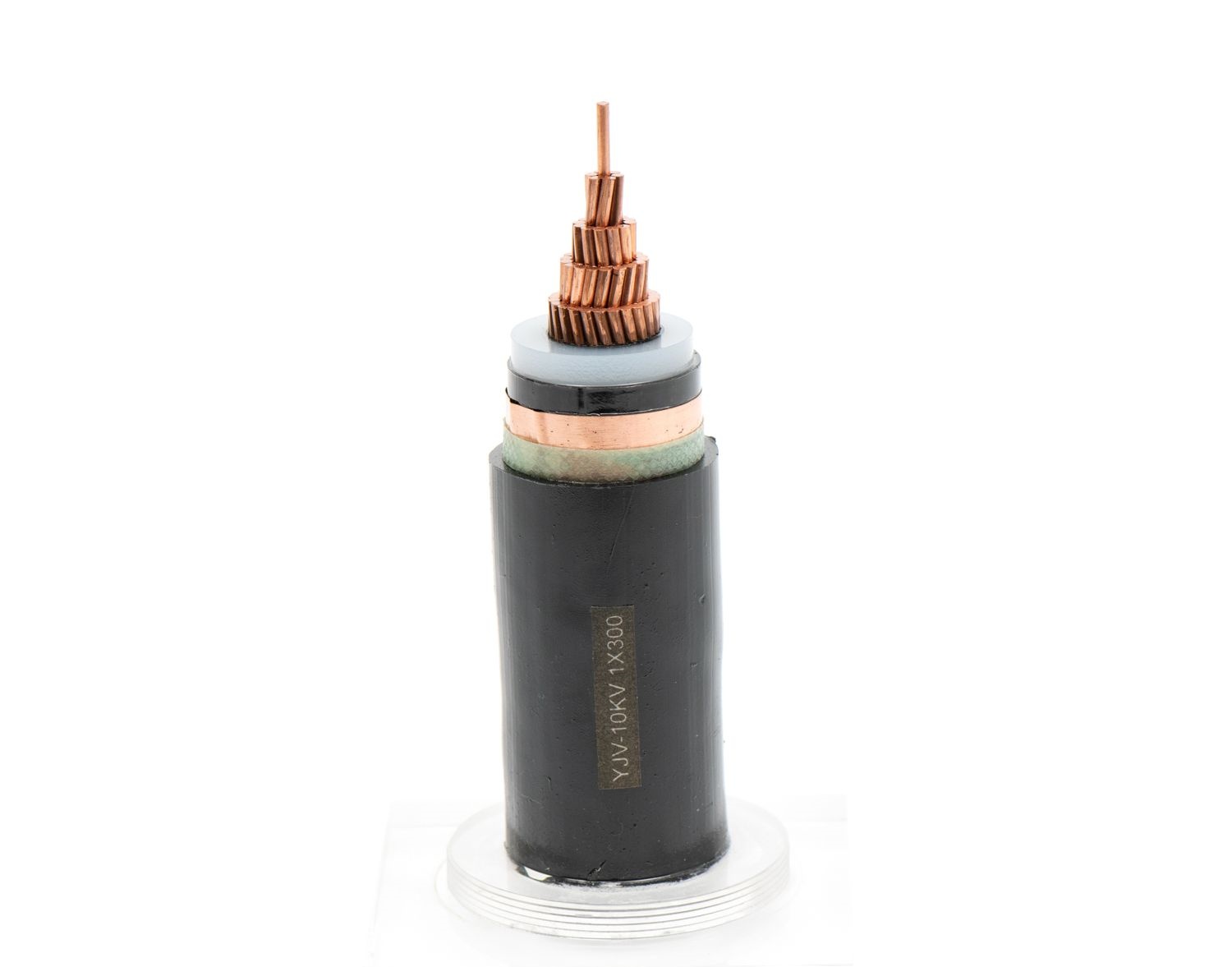

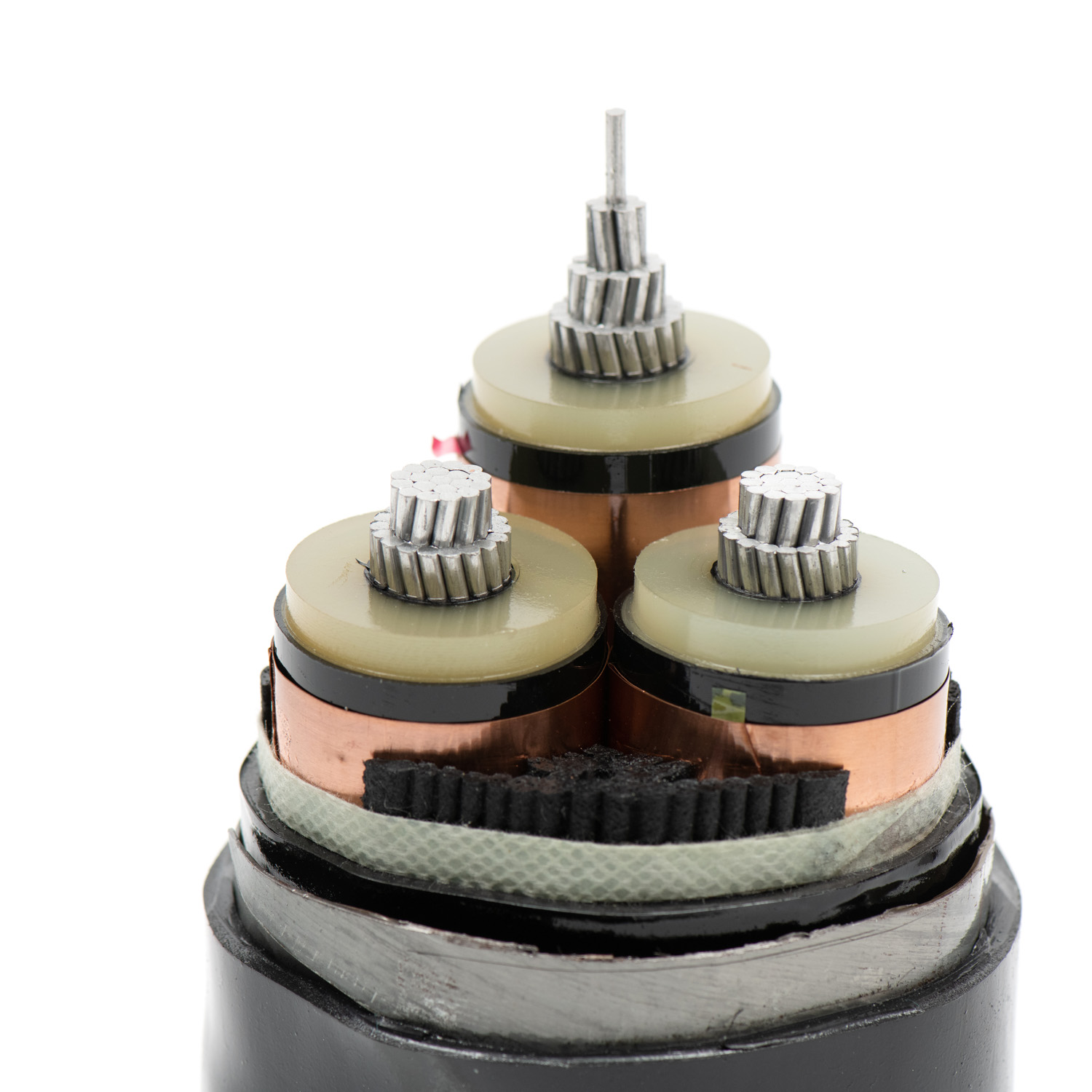

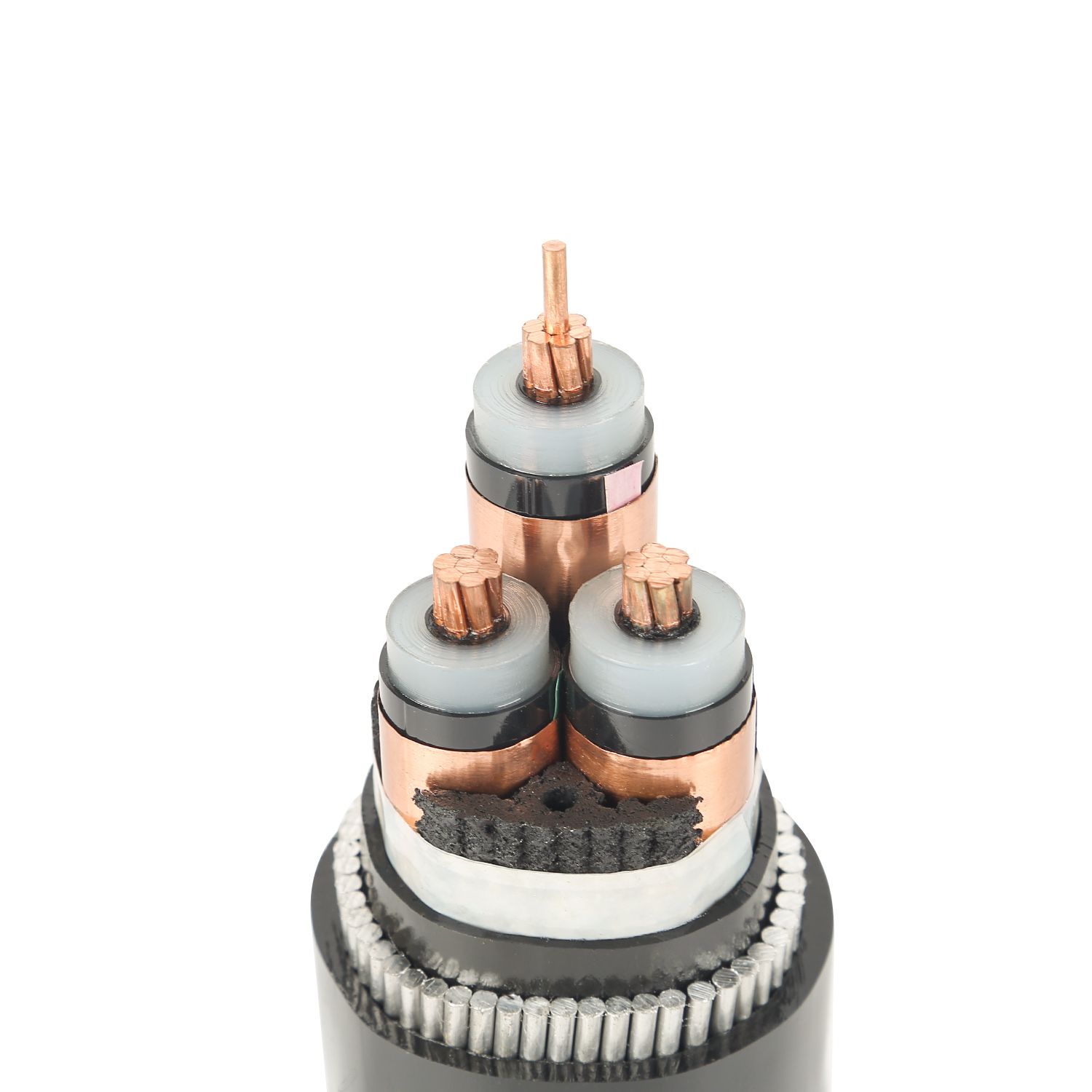

Tipo: cable de alimentación de voltaje medio (MV), con clasificaciones de voltaje que varían de 1kV a 36kV (enfocándose en 6kV, 6/10 (12) kV)
Modelo: YJV
Código: 8544601290
Estructura del núcleo: conductor de cobre/aluminio de alta pureza (que cumple con IEC 60228), capa de pantalla del conductor, capa de aislamiento XLPE/EPR, capa de pantalla de aislamiento, capa de escudo metálico, vaina exterior (PVC/LSZH/HDPE)
Área de sección transversal: [25-630] mm²
Redes de distribución de energía: subestaciones, transformadores y apartamento
Campos industriales: minería, petróleo y gas e instalaciones de fabricación
Energía renovable: parques eólicos, parques solares y estaciones de energía hidroeléctrica
Infraestructura: Sistemas de metro subterráneo, aeropuertos y hospitales
Eficiencia: las bajas pérdidas dieléctricas contribuyen a una reducción del desperdicio de energía, mejorando la eficiencia general.
Durabilidad: resistente a la humedad, productos químicos, radiación UV y abrasión, asegurando el rendimiento a largo plazo en varios entornos.
Seguridad: se utilizan materiales de retardante de llama y de bajo fumar, lo que lo hace adecuado para espacios confinados.
Flexibilidad: están disponibles las opciones blindadas (ATA SWA/cinta con cinta de acero) y las opciones no blindadas están disponibles para cumplir con los diferentes requisitos de instalación.
Vida larga:> 30 años en condiciones de funcionamiento estándar.
Estándares internacionales: IEC 60502, IEC 60228
Normas de la industria: IEEE 386, IEEE 575, AEIC CS8, NEMA WC 74
Operación normal: XLPE (-40 ° C a +90 ° C); EPR (-50 ° C a +105 ° C)
Cortocircuito: hasta +250 ° C (tanto XLPE como EPR)
| Especificación | de propiedades |
|---|---|
| Resistencia a aislamiento | > 1000 MΩ · km a 20 ° C |
| Resistencia dieléctrica | 3.5–30 kV/mm (dependiendo del grado de voltaje) |
| Resistencia al fuego | 'IEC 60332 (retardante de la llama), IEC 61034 (bajo humo) ' |
| Resistencia al triturador | > 10 kN/m (probado por IEC 60229) |
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||
| 16 | 3.4 | 1.8 | 20 | 450 | 350 | 500 |
| 25 | 3.4 | 1.8 | 21 | 560 | 400 | 500 |
| 35 | 3.4 | 1.8 | 22 | 680 | 460 | 500 |
| 50 | 3.4 | 1.8 | 24 | 810 | 520 | 500 |
| 70 | 3.4 | 1.8 | 25 | 1.050 | 620 | 500 |
| 95 | 3.4 | 1.8 | 27 | 1.320 | 730 | 500 |
| 120 | 3.4 | 1.8 | 28 | 1.580 | 840 | 500 |
| 150 | 3.4 | 1.9 | 30 | 1.880 | 960 | 500 |
| 185 | 3.4 | 1.9 | 32 | 2.250 | 1.100 | 500 |
| 240 | 3.4 | 2.0 | 34 | 2,870 | 1.350 | 500 |
| 300 | 3.4 | 2.1 | 37 | 3.490 | 1.580 | 500 |
| 400 | 3.4 | 2.2 | 40 | 4.350 | 1.920 | 500 |
| 500 | 3.4 | 2.3 | 44 | 5.440 | 2,320 | 500 |
| 630 | 3.4 | 2.4 | 48 | 6.860 | 2.830 | 500 |
| 800 | 3.4 | 2.5 | 52 | 8,600 | 3,430 | 400 |
| 1.000 | 3.4 | 2.6 | 56 | 10,630 | 4.150 | 300 |
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | Aproximadamente peso (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||
| 16 | 3.4 | 2.1 | 39 | 1,410 | 1.110 | 500 |
| 25 | 3.4 | 2.2 | 42 | 1.800 | 1.320 | 500 |
| 35 | 3.4 | 2.3 | 45 | 2,170 | 1.500 | 500 |
| 50 | 3.4 | 2.4 | 47 | 2.630 | 1.730 | 500 |
| 70 | 3.4 | 2.5 | 51 | 3,400 | 2,110 | 500 |
| 95 | 3.4 | 2.6 | 55 | 4,310 | 2.510 | 500 |
| 120 | 3.4 | 2.7 | 58 | 5,150 | 2.860 | 500 |
| 150 | 3.4 | 2.9 | 62 | 6,100 | 3,300 | 500 |
| 185 | 3.4 | 3.0 | 66 | 7,310 | 3.810 | 500 |
| 240 | 3.4 | 3.1 | 71 | 9,290 | 4.680 | 400 |
| 300 | 3.4 | 3.3 | 76 | 11,240 | 5.450 | 300 |
| 400 | 3.4 | 3.5 | 83 | 14,040 | 6.660 | 250 |
| 500 | 3.4 | 3.7 | 91 | 17,530 | 8.050 | 200 |
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cubierta de entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||||
| 16 | 3.4 | 1.2 | 1.6 | 1.8 | 26 | 770 | 670 | 500 |
| 25 | 3.4 | 1.2 | 1.6 | 1.8 | 27 | 910 | 750 | 500 |
| 35 | 3.4 | 1.2 | 1.6 | 1.8 | 28 | 1.040 | 820 | 500 |
| 50 | 3.4 | 1.2 | 1.6 | 1.8 | 29 | 1.190 | 900 | 500 |
| 70 | 3.4 | 1.2 | 1.6 | 1.9 | 31 | 1.470 | 1.040 | 500 |
| 95 | 3.4 | 1.2 | 1.6 | 2.0 | 33 | 1.780 | 1.190 | 500 |
| 120 | 3.4 | 1.2 | 2.0 | 2.0 | 35 | 2,150 | 1,410 | 500 |
| 150 | 3.4 | 1.2 | 2.0 | 2.1 | 37 | 2.480 | 1.560 | 500 |
| 185 | 3.4 | 1.2 | 2.0 | 2.1 | 39 | 2.890 | 1.730 | 500 |
| 240 | 3.4 | 1.2 | 2.0 | 2.2 | 41 | 3,570 | 2.050 | 500 |
| 300 | 3.4 | 1.2 | 2.0 | 2.3 | 44 | 4,230 | 2,330 | 500 |
| 400 | 3.4 | 1.3 | 2.5 | 2.4 | 48 | 5.320 | 2.890 | 500 |
| 500 | 3.4 | 1.3 | 2.5 | 2.5 | 52 | 6.500 | 3,380 | 500 |
| 630 | 3.4 | 1.4 | 2.5 | 2.6 | 56 | 8.020 | 3.990 | 400 |
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | aprox. Espesor de cobertura interna (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||||
| 16 | 3.4 | 1.3 | 2.5 | 2.4 | 47 | 3.700 | 2.700 | 500 |
| 25 | 3.4 | 1.3 | 2.5 | 2.5 | 50 | 3.900 | 3,430 | 500 |
| 35 | 3.4 | 1.3 | 2.5 | 2.6 | 53 | 4,430 | 3.770 | 500 |
| 50 | 3.4 | 1.4 | 2.5 | 2.7 | 56 | 5.080 | 4.190 | 500 |
| 70 | 3.4 | 1.5 | 2.5 | 2.8 | 60 | 6.050 | 4.750 | 500 |
| 95 | 3.4 | 1.5 | 2.5 | 2.9 | 64 | 7,180 | 5.380 | 500 |
| 120 | 3.4 | 1.6 | 2.5 | 3.0 | 67 | 8,230 | 5,960 | 400 |
| 150 | 3.4 | 1.7 | 3.15 | 3.2 | 72 | 10,100 | 6,580 | 300 |
| 185 | 3.4 | 1.7 | 3.15 | 3.3 | 76 | 11,610 | 8,110 | 300 |
| 240 | 3.4 | 1.8 | 3.15 | 3.5 | 82 | 14,110 | 9,510 | 250 |
| 300 | 3.4 | 1.9 | 3.15 | 3.7 | 87 | 16,420 | 10,630 | 200 |
| 400 | 3.4 | 2.0 | 4.0 | 4.0 | 96 | 21,700 | 12,880 | 200 |
| 500 | 3.4 | 2.2 | 4.0 | 4.2 | 104 | 25,280 | 15,800 | 200 |
| Área nominal del conductor (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cubierta de entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||||
| 16 | 3.4 | 1.2 | 0.5 | 1.8 | 25 | 680 | 580 | 500 |
| 25 | 3.4 | 1.2 | 0.5 | 1.8 | 26 | 810 | 650 | 500 |
| 35 | 3.4 | 1.2 | 0.5 | 1.8 | 27 | 940 | 720 | 500 |
| 50 | 3.4 | 1.2 | 0.5 | 1.8 | 28 | 1.090 | 790 | 500 |
| 70 | 3.4 | 1.2 | 0.5 | 1.9 | 30 | 1.350 | 920 | 500 |
| 95 | 3.4 | 1.2 | 0.5 | 1.9 | 32 | 1.650 | 1.060 | 500 |
| 120 | 3.4 | 1.2 | 0.5 | 2.0 | 33 | 1.940 | 1.190 | 500 |
| 150 | 3.4 | 1.2 | 0.5 | 2.0 | 35 | 2,240 | 1.320 | 500 |
| 185 | 3.4 | 1.2 | 0.5 | 2.1 | 37 | 2.650 | 1.500 | 500 |
| 240 | 3.4 | 1.2 | 0.5 | 2.1 | 39 | 3.290 | 1.770 | 500 |
| 300 | 3.4 | 1.2 | 0.5 | 2.2 | 41 | 3.940 | 2.030 | 500 |
| 400 | 3.4 | 1.3 | 0.5 | 2.3 | 45 | 4.860 | 2,430 | 500 |
| 500 | 3.4 | 1.3 | 0.5 | 2.4 | 49 | 5.990 | 2.880 | 500 |
| 630 | 3.4 | 1.4 | 0.5 | 2.5 | 52 | 7.480 | 3,450 | 500 |
| Conductor Área nominal (mm²) | Espesor de aislamiento (mm) | Aproximadamente el espesor de cobertura de la entrada (mm) | Tamaño del alambre de armadura (mm) | Espesor de la vaina exterior (mm) | aprox. Diámetro general (mm) | aprox. Peso del cable (kg/km) | Longitud estándar por tambor (m) | |
|---|---|---|---|---|---|---|---|---|
| Cobre | Aluminio | |||||||
| 16 | 3.4 | 1.3 | 0.2 | 2.3 | 44 | 2,220 | 1.900 | 500 |
| 25 | 3.4 | 1.3 | 0.5 | 2.4 | 47 | 2.660 | 2,180 | 500 |
| 35 | 3.4 | 1.3 | 0.5 | 2.5 | 50 | 3,110 | 2,440 | 500 |
| 50 | 3.4 | 1.4 | 0.5 | 2.6 | 53 | 3.650 | 2.750 | 500 |
| 70 | 3.4 | 1.5 | 0.5 | 2.7 | 56 | 4,510 | 3,220 | 500 |
| 95 | 3.4 | 1.5 | 0.5 | 2.8 | 60 | 5,510 | 3,710 | 500 |
| 120 | 3.4 | 1.6 | 0.5 | 2.9 | 64 | 6.450 | 4,180 | 500 |
| 150 | 3.4 | 1.7 | 0.5 | 3.1 | 68 | 7,500 | 4.700 | 400 |
| 185 | 3.4 | 1.7 | 0.5 | 3.2 | 71 | 8,830 | 5.330 | 400 |
| 240 | 3.4 | 1.8 | 0.5 | 3.3 | 77 | 10,960 | 6.360 | 300 |
| 300 | 3.4 | 1.9 | 0.5 | 3.5 | 82 | 13,090 | 7,300 | 250 |
| 400 | 3.4 | 2.0 | 0.8 | 3.8 | 91 | 16,910 | 9,530 | 200 |
| 500 | 3.4 | 2.2 | 0.8 | 4.0 | 99 | 20,720 | 11,250 | 200 |
Embalaje: tambores de madera o carretes reforzados con acero con envoltura impermeable.
Etiquetado: marcas compatibles con IEC que incluyen voltaje, tamaño y fecha de fabricación.
Envío: contenedores que cumplen con ISO con una seguridad a prueba de golpes.
Almacenamiento: debe almacenarse en ambientes secos y ventilados y evitar la luz solar directa.
