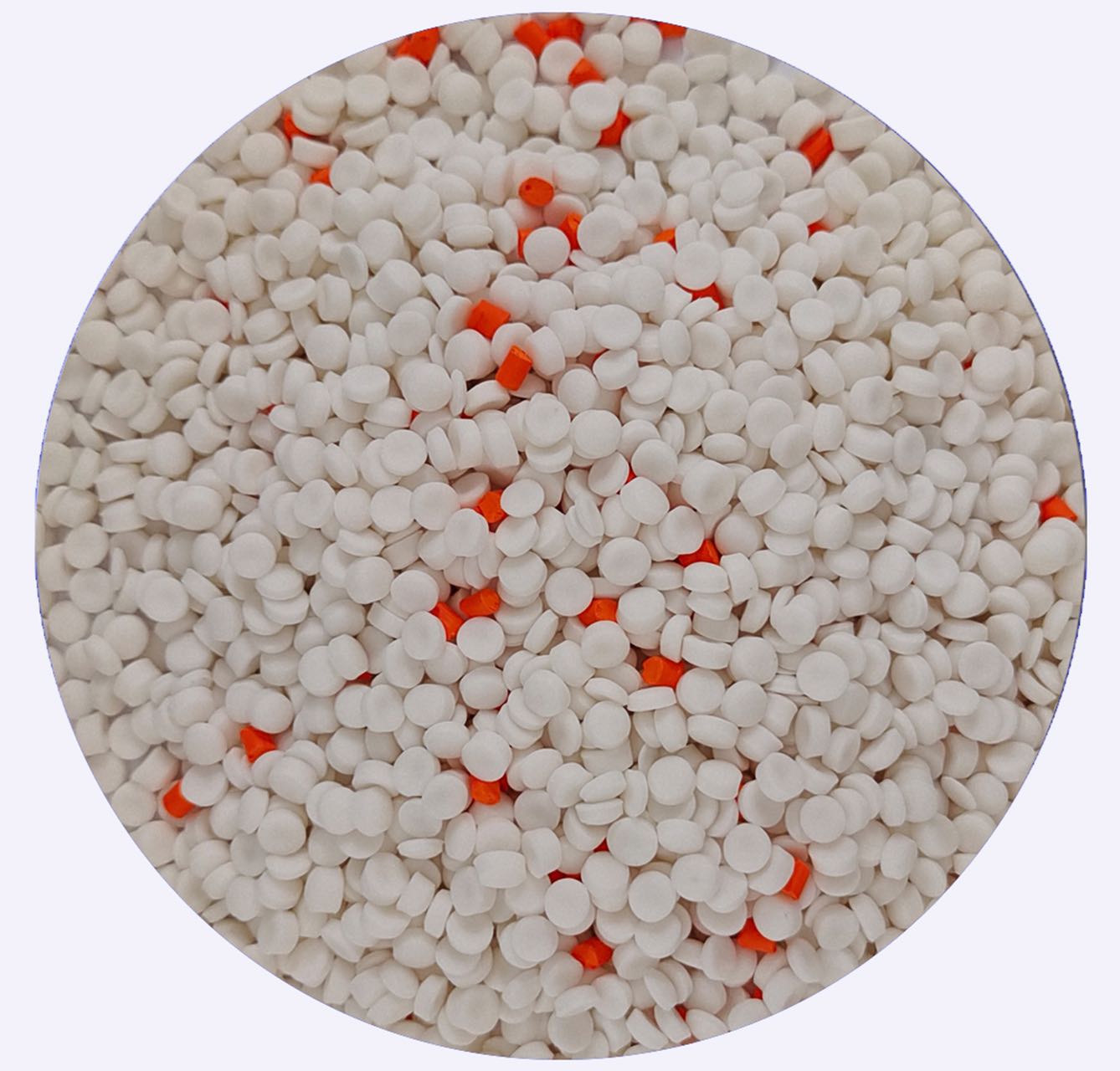

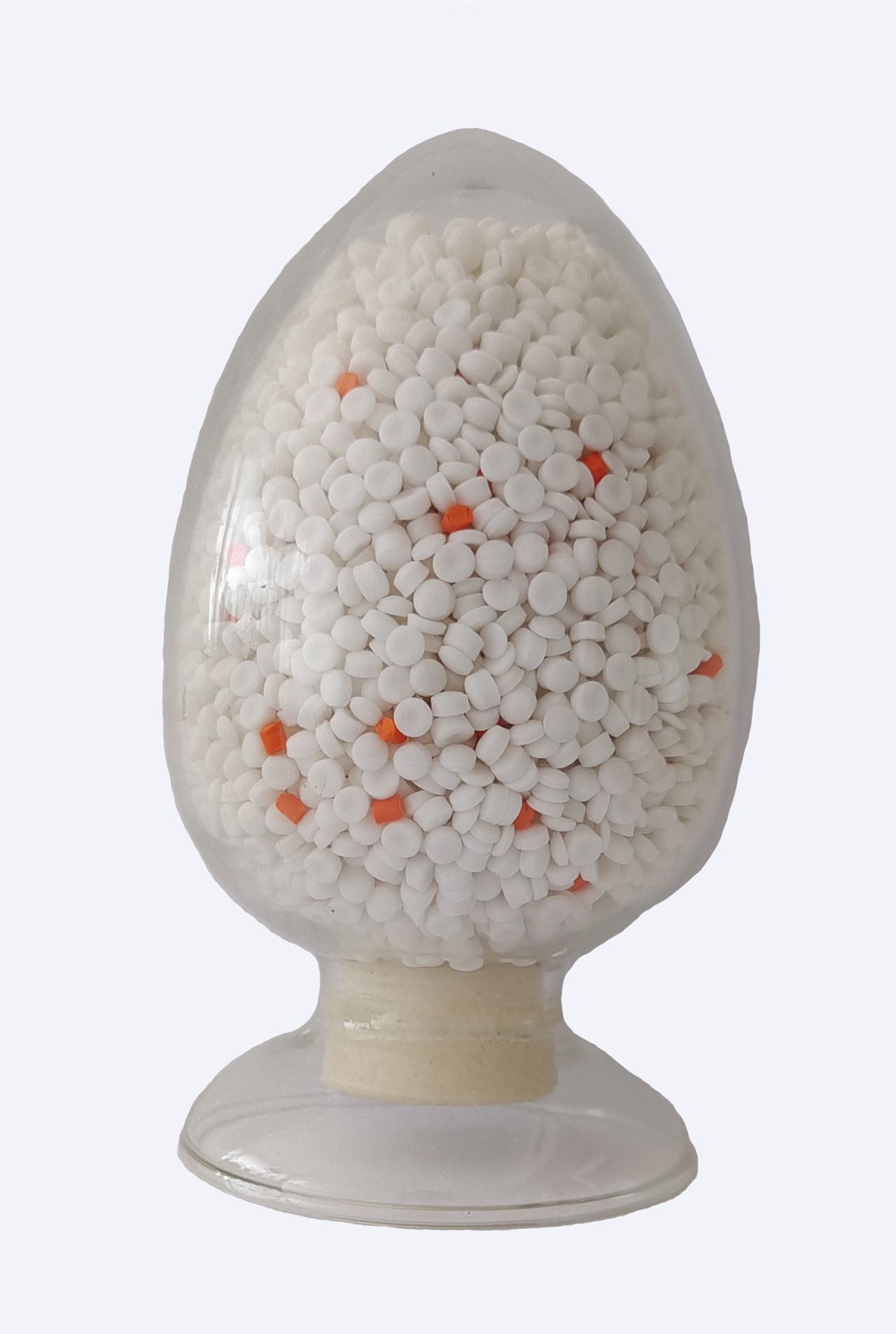

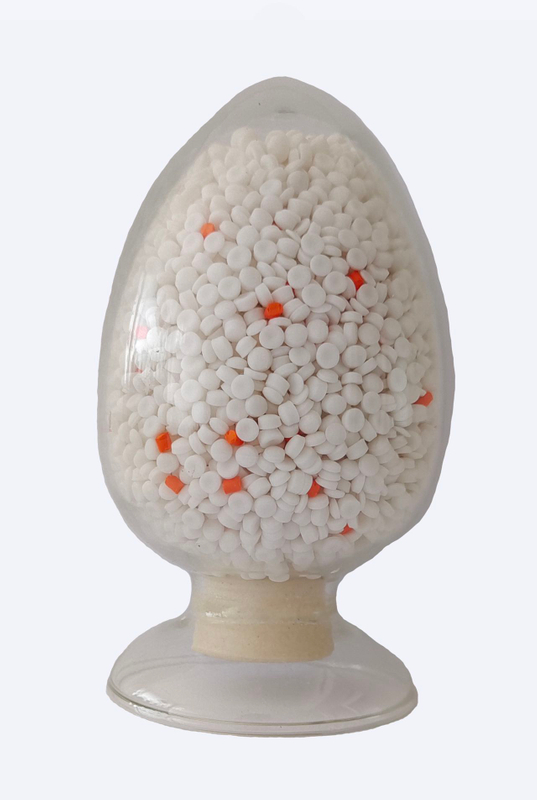

| Cantidad: | |
|---|---|
ZC-3241
Artículo | Unidad | Método de prueba | Estándar v aue | Típico valor | |
Resistencia a la tracción | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
Alargamiento en el descanso | % | ≥ 350 | 465 | ||
Impact Facturitlment Performance@-76c | Número de falla | Pedazo | ASTM D746 | ≤15/30 | 30/03 |
Después de envejecer @135c, 168h | Variación de resistencia a la tracción | % | IEC 60811- 1-2 | ± 20 | +7 |
Variación de alargamiento de ruptura | % | ± 20 | +1 | ||
Prolongación caliente@200c, 0.2MPA, 15 minutos | Alargamiento bajo la carga | % | IEC 60811-2- 1 | ≤80 | 50 |
Deformación permanente | % | ≤5 | 0 | ||
Factor de disipación dieléctrica@20C, 50Hz | － | IEC 60250 | ≤0.001 | 0.0003 | |
Constante dieléctrica relativa@20c, 50Hz | － | ≤ 2.35 | 2.25 | ||
Resistencia dieléctrica@20c | MV/M | IEC 60243- 1 | ≥ 25 | 37 | |
Resistividad de volumen@20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Resistencia a la grieta del estrés ambiental F50 | hora | IEC 811-4-1 | ≥ 1000 | Aprobar | |
Resistencia al envejecimiento climático artificial (después de 42 días) | Variación de resistencia a la tracción | % | GB/T 14049 | ± 30 | - 19 |
Variación de alargamiento de ruptura | % | ± 30 | -25 | ||
Resistencia al envejecimiento climático artificial (después de 21 días) | Variación de resistencia a la tracción | % | ± 15 | -9 | |
Variación de alargamiento de ruptura | % | ± 15 | - 11 | ||
Recomendar un extrusor específico de polietileno. La relación de sorteo es de 18: 1 a 25: 1 y otros equipos deben ajustarse de acuerdo con la circunstancia.
Zona | Sección de alimentación | Sección de compresión | Sección de homogeneización | Sección modelo |
Rango de temperatura C | 160-180 | 180-200 | 200-220 | 220-230 |
- La temperatura superior es solo como referencia.
Para la capa general de aislamiento de cable (1 mm de espesor) se puede reticular después de bañarse en 90 ° C por encima del agua caliente durante 4 horas. Si el grosor del aislamiento es mayor, debe ser apropiado extender el tiempo de baño. Extendido por 1 mm/4h o extender el tiempo de acuerdo con el calor específico para los datos extendidos.
Mantener a temperatura ambiente ; El entorno de almacenamiento debe estar limpio, seco y ventilado; El mejor uso dentro de las seis
meses a partir de la fecha de producción; Use en 16 horas después de que se abra la bolsa.
Embalaje: 25 kg/bolsa (bolsas laminadas de aluminio resistentes a la humedad + bolsas de papel compuestas).
Almacenamiento: almacene en ambientes limpios, secos y ventilados a temperatura ambiente. Uso dentro de los 6 meses posteriores a la producción; consumir dentro de las 16 horas posteriores a la apertura.
Artículo | Unidad | Método de prueba | Estándar v aue | Típico valor | |
Resistencia a la tracción | MPA | IEC 60811- 1- 1 | ≥ 13.5 | 18.5 | |
Alargamiento en el descanso | % | ≥ 350 | 465 | ||
Impact Facturitlment Performance@-76c | Número de falla | Pedazo | ASTM D746 | ≤15/30 | 30/03 |
Después de envejecer @135c, 168h | Variación de resistencia a la tracción | % | IEC 60811- 1-2 | ± 20 | +7 |
Variación de alargamiento de ruptura | % | ± 20 | +1 | ||
Prolongación caliente@200c, 0.2MPA, 15 minutos | Alargamiento bajo la carga | % | IEC 60811-2- 1 | ≤80 | 50 |
Deformación permanente | % | ≤5 | 0 | ||
Factor de disipación dieléctrica@20C, 50Hz | － | IEC 60250 | ≤0.001 | 0.0003 | |
Constante dieléctrica relativa@20c, 50Hz | － | ≤ 2.35 | 2.25 | ||
Resistencia dieléctrica@20c | MV/M | IEC 60243- 1 | ≥ 25 | 37 | |
Resistividad de volumen@20c | Ω · m | IEC 60093 | ≥ 5 × 1013 | 6 × 1014 | |
Resistencia a la grieta del estrés ambiental F50 | hora | IEC 811-4-1 | ≥ 1000 | Aprobar | |
Resistencia al envejecimiento climático artificial (después de 42 días) | Variación de resistencia a la tracción | % | GB/T 14049 | ± 30 | - 19 |
Variación de alargamiento de ruptura | % | ± 30 | -25 | ||
Resistencia al envejecimiento climático artificial (después de 21 días) | Variación de resistencia a la tracción | % | ± 15 | -9 | |
Variación de alargamiento de ruptura | % | ± 15 | - 11 | ||
Recomendar un extrusor específico de polietileno. La relación de sorteo es de 18: 1 a 25: 1 y otros equipos deben ajustarse de acuerdo con la circunstancia.
Zona | Sección de alimentación | Sección de compresión | Sección de homogeneización | Sección modelo |
Rango de temperatura C | 160-180 | 180-200 | 200-220 | 220-230 |
- La temperatura superior es solo como referencia.
Para la capa general de aislamiento de cable (1 mm de espesor) se puede reticular después de bañarse en 90 ° C por encima del agua caliente durante 4 horas. Si el grosor del aislamiento es mayor, debe ser apropiado extender el tiempo de baño. Extendido por 1 mm/4h o extender el tiempo de acuerdo con el calor específico para los datos extendidos.
Mantener a temperatura ambiente ; El entorno de almacenamiento debe estar limpio, seco y ventilado; El mejor uso dentro de las seis
meses a partir de la fecha de producción; Use en 16 horas después de que se abra la bolsa.
Embalaje: 25 kg/bolsa (bolsas laminadas de aluminio resistentes a la humedad + bolsas de papel compuestas).
Almacenamiento: almacene en ambientes limpios, secos y ventilados a temperatura ambiente. Uso dentro de los 6 meses posteriores a la producción; consumir dentro de las 16 horas posteriores a la apertura.
