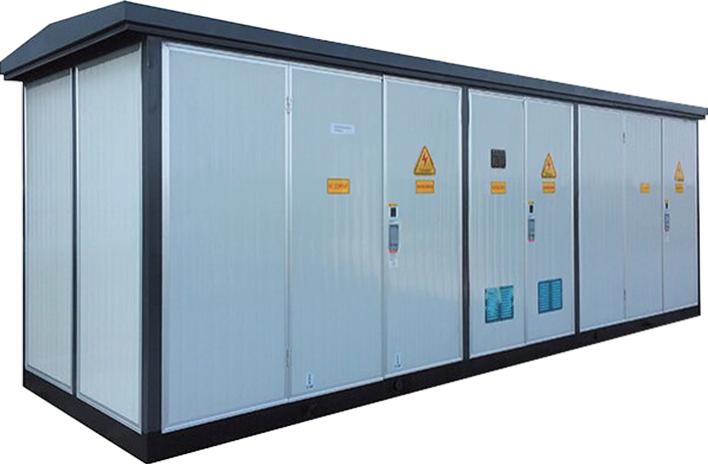

Transformador prefabricado
El transformador prefabricado es un tipo de dispositivo de distribución de energía compacto que integra dispositivos eléctricos de alto voltaje, transformador, dispositivos eléctricos de bajo voltaje. Se puede utilizar en edificios de gran altura, edificios en áreas urbanas y rurales, comunidades residenciales, áreas de desarrollo de alta tecnología, fábricas pequeñas y medianas, áreas mineras, campos petroleros, sitios de construcción temporales y otras instalaciones, y también se pueden utilizar para la aceptación y distribución de potencia en el sistema de distribución de energía.
Condición de operación
Altitud por encima del nivel del mar: no más de 1,000m
Temperatura ambiente: temperatura más alta +40 ℃ Temperatura más baja -25 ℃ Temperatura promedio en 24 horas No más
que +35 ℃
Velocidad del viento al aire libre no más de 35 m/s
Humedad relativa del aire no más del 90%(+25 ℃)
Resistencia al choque: aceleración horizontal no más de 0.4m/s 2, aceleración vertical no más de 0.2m/s 2
Condiciones de instalación: sin riesgo de fuego y explosión, libre de contaminación grave, corrosión química y severa
vibración y choque.
Características estructurales del producto
Este producto consta de un dispositivo de distribución de potencia de alto voltaje, transformador y dispositivo de distribución de potencia de bajo voltaje, TI, TI.
se divide en tres compartimentos de función, compartimento de alto voltaje, compartimento de transformador y bajo voltaje
compartimiento. Los compartimentos de alto voltaje y bajo voltaje se proporcionan con todas las funciones, la fuente de alimentación principal
El sistema en el lado de alto voltaje se puede configurar en varios métodos de fuente de alimentación, como la fuente de alimentación neta de anillo, terminal
fuente de alimentación, fuente de alimentación con doble suministro. El instrumento de medición de alto voltaje también se puede instalar en el lado de alto voltaje
Para satisfacer los requisitos para la medición de alto voltaje. Para el compartimento del transformador, el transformador inmerso de aceite de baja pérdida
y el transformador seco está disponible, y el compartimento del transformador está equipado con un sistema de enfriamiento de aire forzado
Sistema de iluminación. El compartimento de bajo voltaje se puede equipar con una estructura de tipo de panel o gabinete basada en el cliente
requisitos, y tiene varias funciones, incluida la distribución de energía de la unidad, distribución de energía para iluminación, compensación
de energía reactiva, medición de la energía de electricidad y medición del consumo de electricidad para satisfacer las diversas demandas de
clientes y proporcionar a los clientes una gestión conveniente y alta calidad en términos de suministro de energía.
El compartimento de alto voltaje está diseñado con estructura compacta y función de enclavamiento de 'cinco preventiones' para completamente
Proteger de la operación errónea. Tras la solicitud del cliente ', el transformador se puede equipar con Guide Rail para un acceso conveniente
a través de las puertas en ambos lados.
Diagrera esquemática de circuito m
Diagrama esquemático de disposición

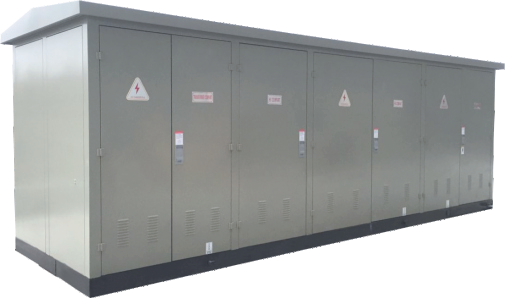

Transformador prefabricado
El transformador prefabricado es un tipo de dispositivo de distribución de energía compacto que integra dispositivos eléctricos de alto voltaje, transformador, dispositivos eléctricos de bajo voltaje. Se puede utilizar en edificios de gran altura, edificios en áreas urbanas y rurales, comunidades residenciales, áreas de desarrollo de alta tecnología, fábricas pequeñas y medianas, áreas mineras, campos petroleros, sitios de construcción temporales y otras instalaciones, y también se pueden utilizar para la aceptación y distribución de potencia en el sistema de distribución de energía.
Condición de operación
Altitud por encima del nivel del mar: no más de 1,000m
Temperatura ambiente: temperatura más alta +40 ℃ Temperatura más baja -25 ℃ Temperatura promedio en 24 horas No más
que +35 ℃
Velocidad del viento al aire libre no más de 35 m/s
Humedad relativa del aire no más del 90%(+25 ℃)
Resistencia al choque: aceleración horizontal no más de 0.4m/s 2, aceleración vertical no más de 0.2m/s 2
Condiciones de instalación: sin riesgo de fuego y explosión, libre de contaminación grave, corrosión química y severa
vibración y choque.
Características estructurales del producto
Este producto consta de un dispositivo de distribución de potencia de alto voltaje, transformador y dispositivo de distribución de potencia de bajo voltaje, TI, TI.
se divide en tres compartimentos de función, compartimento de alto voltaje, compartimento de transformador y bajo voltaje
compartimiento. Los compartimentos de alto voltaje y bajo voltaje se proporcionan con todas las funciones, la fuente de alimentación principal
El sistema en el lado de alto voltaje se puede configurar en varios métodos de fuente de alimentación, como la fuente de alimentación neta de anillo, terminal
fuente de alimentación, fuente de alimentación con doble suministro. El instrumento de medición de alto voltaje también se puede instalar en el lado de alto voltaje
Para satisfacer los requisitos para la medición de alto voltaje. Para el compartimento del transformador, el transformador inmerso de aceite de baja pérdida
y el transformador seco está disponible, y el compartimento del transformador está equipado con un sistema de enfriamiento de aire forzado
Sistema de iluminación. El compartimento de bajo voltaje se puede equipar con una estructura de tipo de panel o gabinete basada en el cliente
requisitos, y tiene varias funciones, incluida la distribución de energía de la unidad, distribución de energía para iluminación, compensación
de energía reactiva, medición de la energía de electricidad y medición del consumo de electricidad para satisfacer las diversas demandas de
clientes y proporcionar a los clientes una gestión conveniente y alta calidad en términos de suministro de energía.
El compartimento de alto voltaje está diseñado con estructura compacta y función de enclavamiento de 'cinco preventiones' para completamente
Proteger de la operación errónea. Tras la solicitud del cliente ', el transformador se puede equipar con Guide Rail para un acceso conveniente
a través de las puertas en ambos lados.
Diagrera esquemática de circuito m
Diagrama esquemático de disposición
