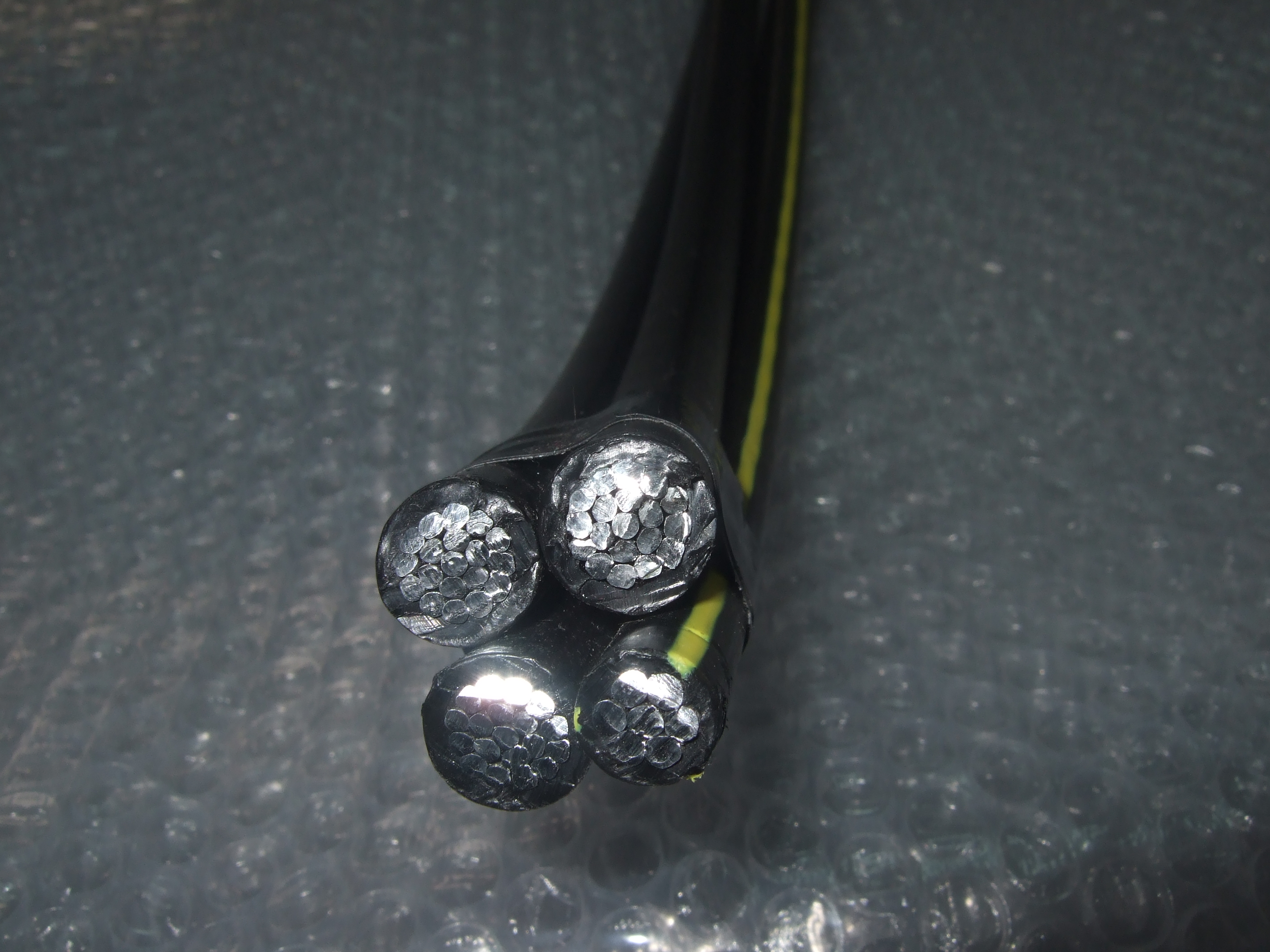

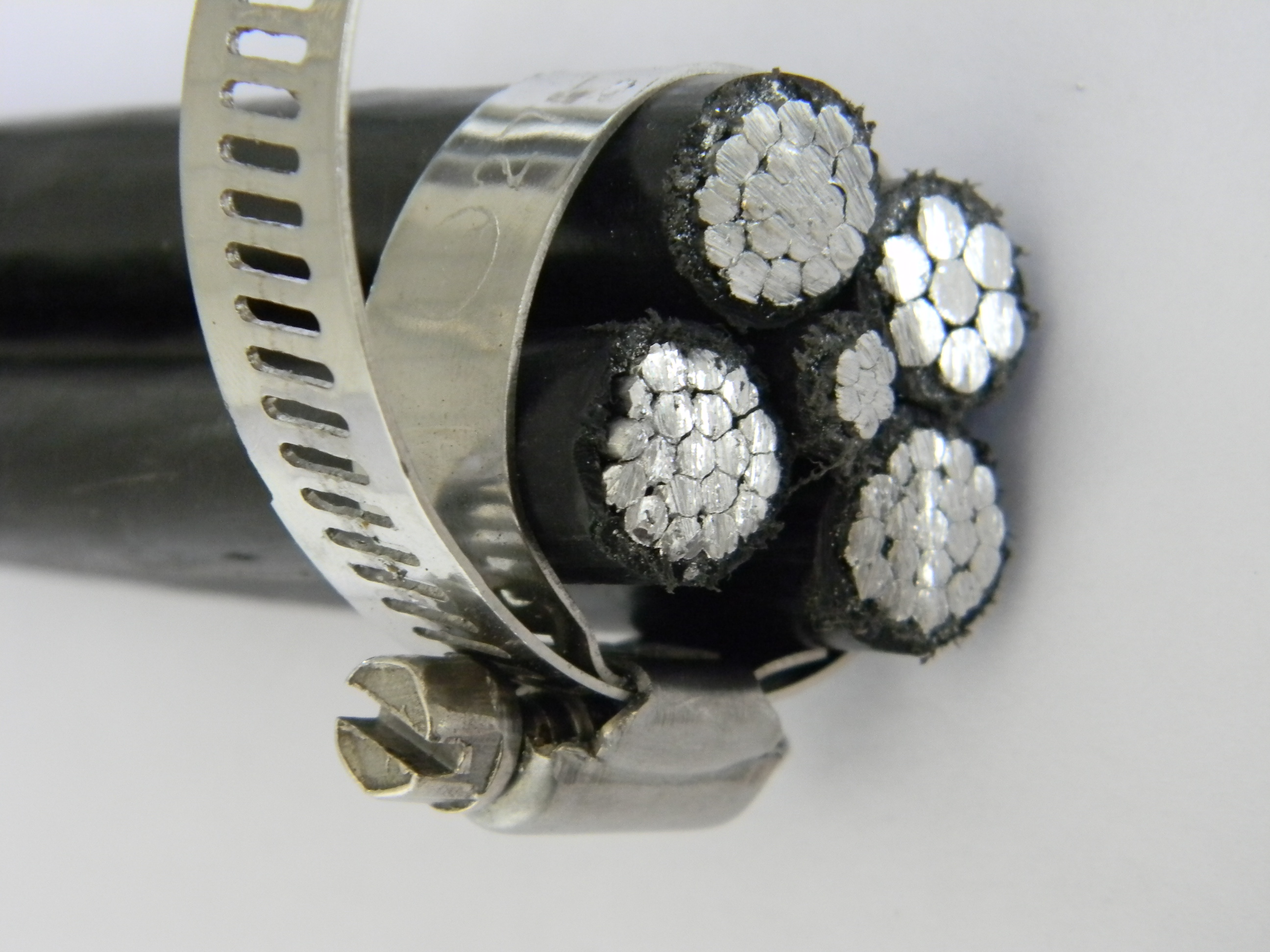

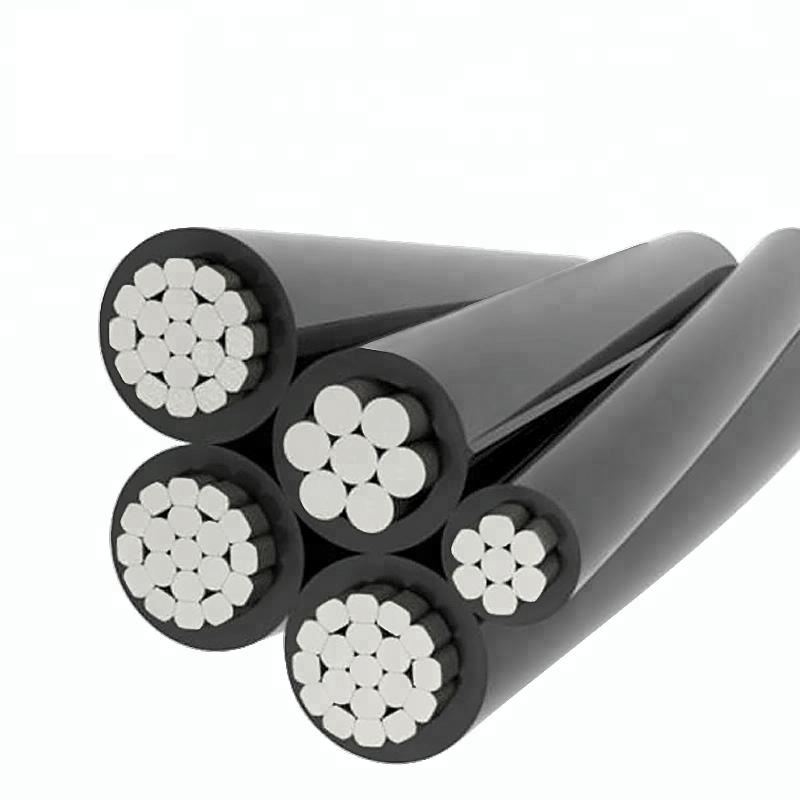

El cable aéreo con aislamiento de PE y conductor de aluminio de 10 kV JKLY es una solución aérea de transmisión de energía de alto rendimiento diseñada específicamente para infraestructura urbana. Diseñado para satisfacer las rigurosas demandas de las ciudades modernas, este cable presenta un conductor de aluminio trenzado en su núcleo, reconocido por su excelente conductividad y propiedades livianas, que reducen significativamente los costos de instalación y la tensión mecánica en las estructuras de soporte.
El conductor está envuelto en una capa aislante de polietileno (PE) de primera calidad, lo que proporciona un aislamiento eléctrico, resistencia a la intemperie y estabilidad química superiores.
El cable JKLY cumple con los estándares internacionales para sistemas de distribución aérea, lo que garantiza una transmisión de energía confiable a niveles de voltaje de 10 kV. Su diseño compacto y construcción duradera lo hacen ideal para navegar en paisajes urbanos complejos donde el espacio es limitado y prevalecen factores ambientales como la humedad, las fluctuaciones de temperatura y la contaminación del aire. El cable está fabricado con una superficie exterior lisa para minimizar la acumulación de hielo y nieve, mejorando aún más la confiabilidad operativa en diversas condiciones climáticas.
| Descripción | de la característica |
|---|---|
| Ligero y rentable | El conductor de aluminio reduce el peso total en comparación con el cobre, lo que reduce los costos de transporte, simplifica la instalación y reduce la carga en torres y postes. |
| Rendimiento de aislamiento superior | El aislamiento de PE ofrece una excelente rigidez dieléctrica, resistencia a los rayos UV, resistencia al ozono y protección contra la corrosión química. |
| Resiliencia climática | Resiste temperaturas extremas de -40°C a +70°C; resistente a la humedad para evitar la entrada de agua. |
| Instalación fácil | El conductor de aluminio trenzado proporciona flexibilidad; La superficie lisa reduce la fricción y el riesgo de daños al aislamiento. |
| Amabilidad ambiental | El aislamiento de PE no es tóxico y es reciclable; La larga vida útil reduce la frecuencia de reemplazo y el impacto ambiental. |
| Valor | del parámetro |
|---|---|
| Voltaje nominal | 10 kilovoltios |
| Material conductor | Aluminio trenzado (alta pureza) |
| Material de aislamiento | Polietileno (PE): resistente a los rayos UV y a la intemperie. |
| Temperatura de funcionamiento | -40°C a +70°C |
| Longitud típica del tramo | 50 – 100 metros (dependiendo del tamaño y condiciones del conductor) |
| Vida útil | 20 – 30 años |
| Estándares | IEC y normas nacionales pertinentes sobre cables aéreos |
| Descripción | de la aplicación |
|---|---|
| Distribución de energía urbana | Líneas eléctricas aéreas en zonas residenciales, distritos comerciales y zonas industriales. |
| Redes suburbanas | Conecta barrios suburbanos a las principales redes eléctricas urbanas. |
| Soluciones de energía temporales | Sitios de construcción, eventos al aire libre, instalaciones de energía de emergencia. |
| Sistemas de alumbrado público | Alimenta farolas y redes de alumbrado público. |
| Proyectos de renovación | Reemplaza cables aéreos obsoletos en proyectos de modernización urbana. |
| Descripción | del beneficio |
|---|---|
| Rentable | El conductor de aluminio reduce los costes de material e instalación. |
| Resistente a la intemperie | Diseñado para temperaturas extremas, humedad y exposición a los rayos UV. |
| Fácil de instalar | Ligero y flexible, reduciendo el tiempo y la mano de obra de instalación. |
| Larga vida útil | 20 a 30 años de funcionamiento confiable con mantenimiento mínimo. |
| Ecológico | El aislamiento de PE no es tóxico y es reciclable. |
P: ¿Cuál es la longitud máxima del tramo para el cable JKLY?
R: El tramo máximo depende de las condiciones ambientales y del tamaño del conductor, pero normalmente oscila entre 50 y 100 metros para un rendimiento óptimo.
P: ¿El aislamiento de PE es resistente al daño de animales, como las mordeduras de roedores?
R: Si bien el PE no es completamente a prueba de roedores, el cable se puede instalar con fundas protectoras en áreas con alta actividad de roedores para mejorar la durabilidad.
P: ¿Se puede utilizar este cable en zonas costeras con alta exposición a la sal?
R: Sí, el aislamiento de PE y el conductor de aluminio están diseñados para resistir la corrosión salina, lo que los hace adecuados para ambientes urbanos costeros con exposición regular al aire marino.
P: ¿Cuál es la vida útil esperada del cable JKLY?
R: En condiciones normales de funcionamiento, el cable puede durar entre 20 y 30 años, dependiendo del mantenimiento y de los factores ambientales.
P: ¿El cable cumple con las normas de seguridad internacionales?
R: Sí, cumple con las normas IEC y nacionales pertinentes para cables eléctricos aéreos, lo que garantiza seguridad y confiabilidad en instalaciones urbanas.
Nominal Área transversal | Espesor nominal del aislamiento | Aprox. | Max. Resistencia del conductor a los 20 ℃ | Min. Rota carga de cable | Aprox. Peso del cable completo |
mm² | mm | mm | Q/KM | N | Kg/km |
25 | 3.4 | 13.8 | 1.200 | 3762 | 210.0 |
35 | 3.4 | 14.8 | 0.868 | 5177 | 300.8 |
50 | 3.4 | 16.1 | 0.641 | 7011 | 359.8 |
70 | 3.4 | 17.8 | 0.443 | 10354 | 441.0 |
95 | 3.4 | 19.6 | 0.320 | 13727 | 548.0 |
120 | 3.4 | 21.0 | 0.253 | 17339 | 643.0 |
150 | 3.4 | 22.6 | 0.206 | 21033 | 753.6 |
185 | 3.4 | 24.2 | 0.164 | 26732 | 877.3 |
240 | 3.4 | 26.4 | 0.125 | 34679 | 1061.3 |
300 | 3.4 | 28.6 | 0.100 | 43349 | 1263.7 |

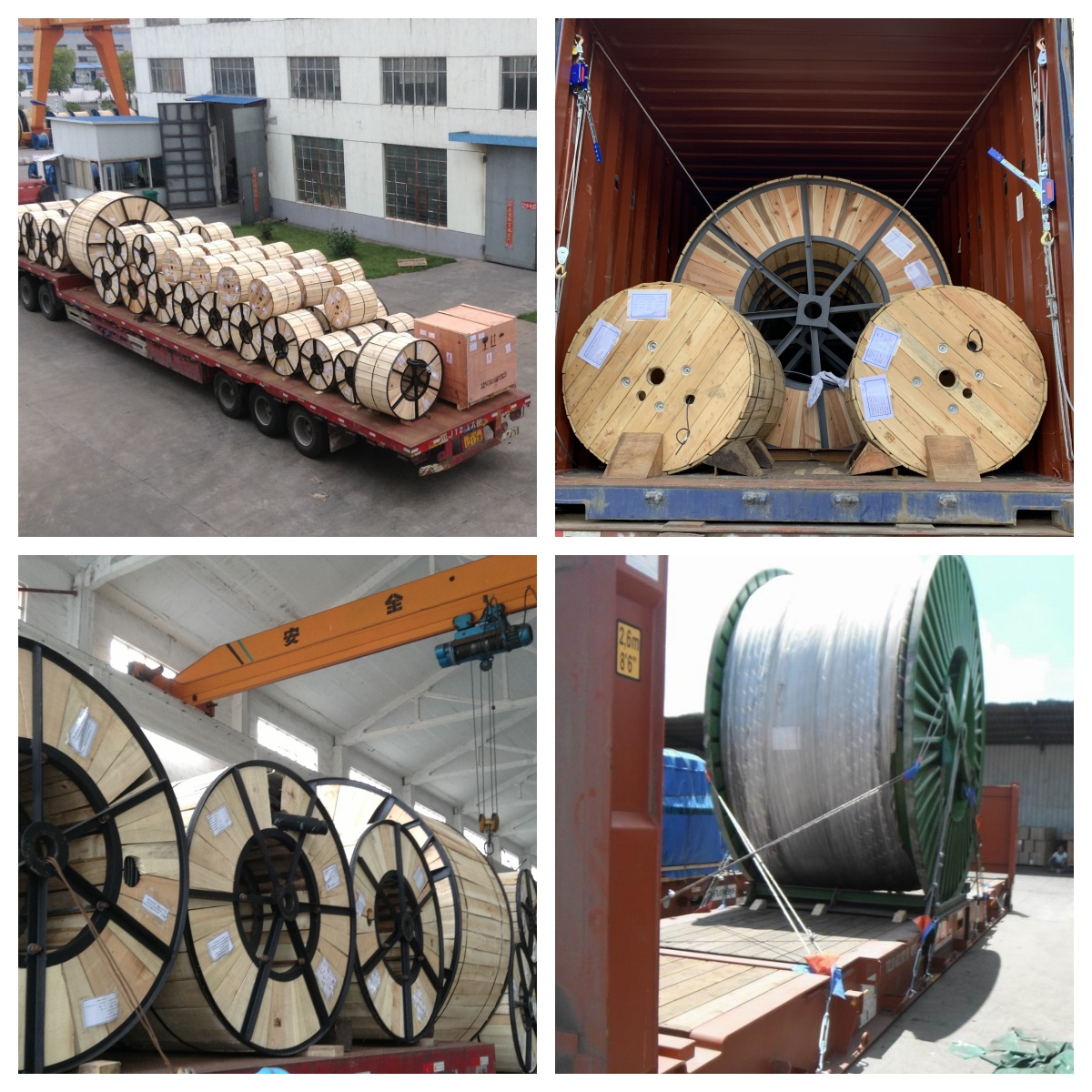

Embalaje: carretes de madera protegidos con UV con recubrimiento anticorrosión.
Envío: longitudes personalizables, que cumplen con los estándares internacionales de flete.
