Conductores AAC de alta conductividad para la transmisión de energía

5 0 Recenzoj

Todos los conductores de aluminio (AAC) son cables de transmisión de alta pureza diseñados para una distribución eficiente de energía. Compuesto de ≥99.7% de aluminio refinado electrolíticamente con renovación concéntrica (7/19/37+ capas), AAC sobresale en alta conductividad (62.5% IAC), diseño liviano (50% más ligero que el cobre) y la resistencia a la corrosión superior. Ideal para redes urbanas y entornos costeros con tramos cortos a moderados, AAC ofrece un equilibrio de rendimiento de costo óptimo en la infraestructura eléctrica

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción general del producto

East Energy Electrical Engineering es un fabricante líder que se especializa en conductores de aluminio (AAC) de primera calidad y una gama completa de conductores de transmisión de energía, incluidos conductores AAAC, , conductores ACSR, , conductores ACSR/AW y más. Nuestros conductores AAC están diseñados con aluminio refinado electrolíticamente de alta pureza (≥99,7%) y adoptan tecnología avanzada de trenzado concéntrico, cumpliendo con estándares internacionales como BS 215 Parte 1..

Cubriendo un rango de tamaño de conductor de 6 mm² a 1000 mm² (comúnmente 50–400 mm²), nuestros conductores AAC ofrecen un rendimiento excepcional con una resistencia CC de ~28,3 nΩ·m a 20 °C, una resistencia a la tracción de 50–165 MPa y una temperatura de funcionamiento continuo de hasta 80 °C. Por ejemplo, el conductor AAC de 400 mm² puede alcanzar una capacidad de corriente de ~600 A a 75 °C, lo que lo convierte en una opción confiable para diversos proyectos de distribución de energía. También ofrecemos configuraciones de cableado personalizables y longitudes estándar que van desde 2000 m a 3500 m (±5%), satisfaciendo plenamente las necesidades personalizadas de los clientes globales.

Parámetro	Detalles
Tamaños de conductores	6 mm² a 1000 mm² (común: 50–400 mm²)
Resistencia a DC	~ 28.3 nΩ · m a 20 ° C
Resistencia a la tracción	50–165 MPa (varía variando la configuración)
Temperatura de funcionamiento	Hasta 80 ° C (continuo)
Capacidad actual	Varía por sección transversal (por ejemplo, 400 mm² AAC: ~ 600 A a 75 ° C)
Expansión térmica	23 × 10⁻⁶/° C
Longitud estándar	2,000–3,500 m ± 5% (V

Beneficios del producto

Rendimiento eléctrico superior

Con una conductividad del 62,5% IACS, nuestros conductores AAC garantizan una transmisión de energía eficiente con una mínima pérdida de energía, muy superior a muchos conductores tradicionales del mercado. El proceso de trenzado concéntrico preciso garantiza una distribución uniforme de la corriente, lo que reduce eficazmente el efecto piel y mejora la eficiencia de la transmisión.

Ligero y resistente a la corrosión

Con un peso un 50 % más ligero que los conductores de cobre, los conductores AAC reducen significativamente la carga en las torres de transmisión y simplifican la instalación, reduciendo los costos de transporte y construcción. Además, el material de aluminio de alta pureza confiere a los conductores una excelente resistencia a la corrosión, lo que los hace ideales para entornos hostiles como zonas costeras con alta humedad y redes urbanas con condiciones químicas complejas.

Rentable y duradero

En comparación con otros conductores metálicos, nuestros conductores AAC logran un equilibrio óptimo entre rendimiento y costo. Las propiedades mecánicas estables garantizan una larga vida útil, reduciendo la frecuencia de mantenimiento y sustitución. Al mismo tiempo, el producto cumple con los estándares de calidad internacionales, lo que garantiza un funcionamiento seguro y estable durante décadas.

Flexibilidad de diseño personalizable

Admitimos una personalización flexible del tamaño del conductor, la estructura del cableado, la longitud y otros parámetros según los requisitos del cliente. Ya sean productos estándar o especificaciones especiales para proyectos específicos, nuestro equipo profesional de I+D puede proporcionar soluciones personalizadas para satisfacer las necesidades únicas de diferentes escenarios.

Uso

Redes eléctricas urbanas

En áreas urbanas densamente pobladas, el diseño liviano y compacto de los conductores AAC es adecuado para líneas de transmisión aéreas con tramos cortos a moderados. Puede integrarse perfectamente en el sistema de red eléctrica urbana existente, resolviendo eficazmente el problema del espacio de instalación limitado y mejorando la capacidad de suministro de energía del área central urbana.

Proyectos de distribución de energía costera

Las zonas costeras suelen verse afectadas por la niebla salina y la humedad, lo que impone altas exigencias a la resistencia a la corrosión de los conductores. Nuestros conductores AAC pueden resistir la erosión de ambientes hostiles, asegurando una transmisión de energía estable para parques industriales costeros, áreas residenciales e instalaciones portuarias.

Renovación de la red eléctrica rural y suburbana

Para redes eléctricas rurales y suburbanas con cargas relativamente dispersas, los conductores AAC son rentables y fáciles de instalar. Pueden implementarse rápidamente para mejorar la confiabilidad del suministro de energía en áreas remotas, ayudando a promover la construcción de electrificación rural.

Sistemas de suministro de energía industriales y comerciales

Las grandes fábricas, centros comerciales, edificios de oficinas y otras instalaciones industriales y comerciales de gran escala tienen altos requisitos de estabilidad del suministro de energía. Nuestros conductores AAC pueden satisfacer la demanda de transmisión de alta corriente, asegurando el funcionamiento continuo de los equipos y reduciendo el riesgo de cortes de energía.

¿Por qué elegirnos?

Tecnología de fabricación avanzada

Contamos con un conjunto completo de líneas de producción automatizadas y estrictos sistemas de control de calidad. Desde la selección de lingotes de aluminio de alta pureza hasta las pruebas finales de los conductores, cada proceso cumple con los estándares internacionales. El equipo de cableado de precisión garantiza la uniformidad de la estructura del conductor y el equipo de pruebas profesional realiza múltiples pruebas de conductividad, resistencia a la tracción y resistencia a la corrosión para garantizar que cada lote de productos cumpla con los más altos estándares de calidad.

Fuertes capacidades de personalización y OEM

Con un equipo profesional de I+D y líneas de producción flexibles, podemos brindar servicios OEM para clientes globales, incluida la personalización de especificaciones de productos, impresión de logotipos y soluciones de embalaje personalizadas. Ya sea que necesite conductores AAC estándar o conductores especiales como conductores AAAC y conductores ACSR adaptados a proyectos específicos, podemos responder rápidamente a sus necesidades y entregar productos de alta calidad a tiempo.

Rica experiencia en la industria y certificación global

Como fabricante profesional de conductores de transmisión de energía, tenemos una amplia experiencia en la prestación de servicios a proyectos globales de ingeniería energética. Nuestros productos han pasado una serie de certificaciones internacionales, cumplen con estándares como DIN 48201, NFC 34-125 y ASTM B 399, y se exportan a muchos países y regiones de todo el mundo, obteniendo un alto reconocimiento por parte de los clientes.

Servicio Postventa Integral

Brindamos una gama completa de servicios posventa, que incluyen consulta técnica, orientación de instalación y mantenimiento del producto. Nuestro equipo técnico profesional está disponible las 24 horas del día, los 7 días de la semana para resolver cualquier problema que encuentren los clientes en el proceso de uso del producto. Además, hemos establecido una sólida red logística para garantizar que los productos se entreguen a los clientes de forma rápida y segura.

Preguntas frecuentes

¿Qué normas cumplen sus conductores AAC ?

Nuestros conductores AAC cumplen principalmente con la norma BS 215 Parte 1 . Al mismo tiempo, también podemos producir productos que cumplan con otros estándares internacionales como DIN 48201, NFC 34-125 y ASTM B 399 según las necesidades del cliente.

¿Pueden proporcionar una configuración personalizada de longitud y cableado para conductores AAC??

Sí, admitimos una personalización flexible. La longitud estándar de nuestros conductores AAC es de 2000 a 3500 m (±5%), y también podemos proporcionar longitudes más cortas o más largas según los requisitos del cliente. En términos de configuración de trenzado, podemos ajustar la cantidad de hilos y el diámetro del cable para cumplir con diferentes requisitos de rendimiento eléctrico y mecánico.

¿Cuál es el plazo de entrega para pedidos al por mayor de conductores AAC ??

El tiempo de entrega depende de la cantidad del pedido y las especificaciones del producto. Para productos estándar, el plazo de entrega para pedidos al por mayor suele ser de 2 a 4 semanas. Para productos personalizados, confirmaremos el tiempo de entrega específico con los clientes de acuerdo con el progreso de I+D y producción.

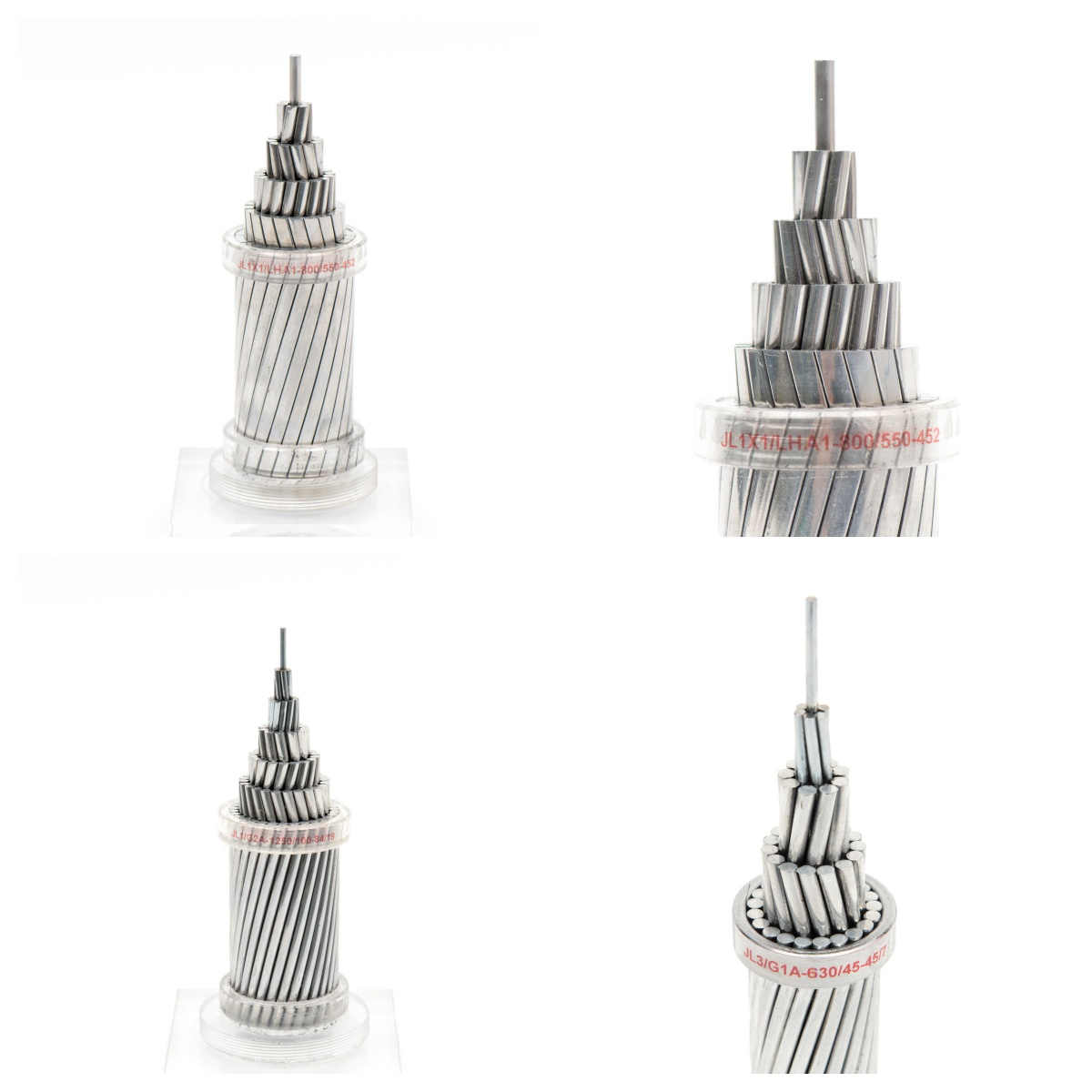

AAC01

Código	Área		Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	Nominal	Actual	Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
Durazno	6	13.29	7/1.554	4.67	37	2.49	2.1692	3,500
ROSA	4	21.16	7/1.961	5.89	58	3.96	1.3624	3.000
IRIS	2	33.61	7/2.474	7.42	93	5.97	0.8577	2.500
PENSAMIENTO	1	42.39	7/2.776	8.33	117	7.32	0.6801	2.500
AMAPOLA	1/10	53.48	7/3.119	9.36	147	8.73	0.539	2,000
ASTER	2/0	67.42	7/3.503	10.51	186	11	0.4276	3,500
FLOX	3/0	85.03	7/3.932	11.8	234	13.47	0.339	3.000
Oxlip	4/0	107.23	7/4.417	13.26	296	16.98	0.2686	2,000
VALERIANA	250	126.71	19/2.913	14.57	349	20.62	0.2275	2,000
Sneeprewort	250	126.71	7/4.80	14.4	349	20.07	0.2275	2,000
LAUREL	266.8	135.16	19/3.01	15.05	373	22	0.2133	2,000
MARGARITA	266.8	135.16	7/4.96	14.9	373	21.41	0.2133	2,000
PEONÍA	300	152	19/3.193	15.97	419	24.03	0.1896	3.000
TULIPÁN	336.4	170.45	19/3.381	16.91	470	26.95	0.1691	3.000
NARCISO	350	177.35	19/3.447	17.24	489	28.04	0.1625	3.000
PRESENTE DE NO PODER	397.5	201.42	19/3.673	18.36	555	31.84	0.1431	2.500
Dorado	450	228	19/3.909	19.55	629	34.99	0.1264	2,000
JERINGUILLA	477	241.68	37/2.862	20.19	666	38.49	0.1193	2.500
COSMOS	477	241.68	19/4.023	20.12	666	37.08	0.1193	2,000
JACINTO	500	253.35	3712.951	20.65	698	40.35	0.1138	2.500
ZINNIA	500	253.35	19/4.12	20.6	698	38.88	0.1138	2,000

Código	Área		Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	Nominal	Actual	Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
Dahua	556.5	282	19/4.346	21.73	777	43.27	0.1022	2,000
MUÉRDAGO	556.5	282	37/3.114	21.79	777	43.62	0.1022	2,000
Iejoow dulce	600	304	37/3.233	22.63	838	47.03	0.0948	2,000
ORQUÍDEA	636	322.25	37/3.33	23.31	688	49.85	0.0894	2,000
Heuchera	650	329.35	37/3.366	23.56	908	50.95	0.0875	2,000
BANDERA	700	354.71	61/2.72	24.48	978	51.46	0.0813	2,000
VERBENA	700	354.71	37/3.493	24.45	978	54.87	0.0813	2,000
CAPUCHINA	715.5	362.58	61/2.75	24.76	1,000	58.74	0.0795	2,000
VIOLETA	715.5	362.58	37/3.533	24.74	1,000	56.09	0.0795	3.000
Revestimiento	750	380	61/2.817	25.35	1.048	59.85	0.0759	2,000
PETUNIA	750	380	37/3.617	25.32	1.048	58.75	0.0759	3.000
LILAC	795	402.84	61/2.9	26.11	1,111	63.45	0.0715	2,000
MADROÑO	795	402.84	37/3.724	26.06	1,111	62.32	0.0715	3.000
Shapdragon	900	456.06	61/3.086	27.78	1,257	69.78	0.0632	3.000
CRESTA DE GALLO	900	456.06	37/3.962	27.73	1,257	68.48	0.0632	2.500
Mancha de oro	954	483.42	61/3.177	28.6	1.333	78.96	0.0596	2,000
MAGNOLIA	954	483.42	37/4.079	28.55	1.333	72.58	0.0596	2.500
CAMELIA	1,000	506.71	61/3.251	29.36	1.397	77.53	0.0569	2,000
Hawkweed	1,000	506.71	37/4.176	29.23	1.397	76.08	0.0569	2.500
ESPUELA DE CABALLERO	1.033.5	523.68	61/3.307	29.76	1.444	80.12	0.055	2.500
CAMPANILLA	1.033.5	523.68	37/4.244	29.72	1.444	78.63	0.055	2.500
MARAVILLA	1,113	563.93	61/3.432	30.89	1,555	86.28	0.0511	2.500
ESPINO	1.192.5	604.26	61/3.551	31.05	1.666	92.45	0.0477	2,000
NARCISO	1,272	644.51	61/3.668	33.02	1.777	98.61	0.0447	2,000
AGUILEÑA	1.351.5	684.84	61/3.78	34.01	1.888	104.78	0.0421	2,000
CLAVEL	1.431	725.1	61/3.89	35.03	1.999	107.68	0.0398	2,000
GLADIOLO	1.510.5	765.35	61/4.00	35.09	2,110	113.65	0.0376	2,000
Coreops	1.590	805.68	61/4.099	36.51	2,221	119.64	0.0358	2,000
JAZMÍN	1.750	886.71	61/4.302	38.73	2.445	131.68	0.0325	1.500

AAC

Producto: conductores de alaluminio

Normas: BS 215, Parte 1

Dibujo típico :

Código	Área		Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	Nominal	Actual	Diámetro de golpe y alambre	Aprox. Diámetro general	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	AWG o MCM	mm²	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
MOSQUITO	22	23.33	7/2.06	6.2	64	3.99	1.227	2.500
ÁFIDO	25	26.4	3/3.35	7.2	73	4.11	1.081	2,000
MOSQUITO	25	26.8	7/2.21	6.6	73	4.59	1.066	2,000
GORGOJO	30	31.6	3/3.66	7.9	86	4.86	0.9082	3.000
MOS Quito	35	37	7/2.59	7.8	101	6.03	0.7762	2,000
MARIQUITA	40	42.8	7/2.79	8.4	117	6.87	0.6689	2,000
HORMIGA	50	52.83	7/3.1	9.3	145	8.28	0.5419	2,000
VOLAR	60	63.55	7/3.4	10.2	174	9.9	0.4505	2,000
Botella azul	70	73.7	7/3.66	11	202	11.34	0.3881	3.000
Alwing	75	78.5	7/3.78	11.4	215	11.94	0.3644	3.000
Tolva	80	84.1	7/3.91	11.7	230	12.78	0.3406	3.000
Ceñido	90	95.6	7/4.17	12.5	262	14.53	14.53	2.500
AVISPA	100	106	7/4.39	13.2	290	16	0.2702	2,000
ESCARABAJO	100	106.6	19/2.67	13.4	293	17.42	0.2704	2,000
ABEJA	125	132	7/4.90	14.7	361	19.94	0.2169	2,000
CRICKET	150	157.9	7/5.36	16.1	432	23.85	0.1813	1.500
AVISPÓN	150	157.6	19/3.25	16.3	434	27.7	0.1825	3.000
Cucarra de la polla	250	265.7	19/4.22	21.1	731	40.4	0.1083	2,000
ZUMBIDO	350	373.3	37/3.58	25.1	1029	57.45	0.07741	3,500
Pilar de cater	175	186	19/3.53	17.7	512	28.63	0.1547	2.500
ESCARABAJO	200	213.2	19/3.78	18.9	587	32.4	0.1349	2.500
ARAÑA	225	236.9	19/3.99	20	652	36.01	0.1211	2,000
MARIPOSA	300	322.7	19/4.65	23.3	688	48.7	0.08916	1.500
POLILLA	350	373.2	1915	25	1.027	56.37	0.07711	1.500
LANGOSTA	400	428.5	1915.36	26.8	1.179	64.73	0.0671	1.500
Centi pede	400	415.2	37/3.78	26.5	1.145	63.1	0.06944	3.000
ABEJORRO	450	486.9	37/4.09	28.6	1.342	74.01	0.05931	2.500
ESCORPIÓN	500	529.5	37/4.27	29.9	1.460	79.98	0.05441	2.500
CIGARRA	500	628.6	37/4.65	32.6	1.733	94.95	0.04588	2,000
Tula de Taran	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1.500

AAAC

Producto: conductores de aleación de allaluminum

Normas: DIN 48201

Dibujo típico:

Área		Diámetro de golpe y alambre	Aprox. En general Diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
Nominal	Actual	Diámetro de golpe y alambre	Aprox. En general Diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
AWG o MCM	mm³	No./mm	mm	kg/km	Kn	Ohm/km	M ± 5
16	15.89	7/1.7	5.1	44	4.41	2.091	3.000
25	24.25	7/2.1	6.3	67	6.77	1.3703	3.000
35	34.36	7/2.5	7.5	94	9.61	0.9669	3.000
50	49.46	7/3.0	9	135	13.82	0.6714	3.000
50	46.36	19/1.8	9	133	13.54	0.6905	3.000
70	65.82	19/2.1	10.5	181	18.39	0.5073	2,000
95	93.27	19/2.5	12.5	256	26.09	0.3579	2,000
120	117	19/2.8	14	322	32.72	0.2854	2,000
150	147.1	37/2.25	15.7	406	41.1	0.2274	2,000
185	181.6	37/2.5	17.5	501	50.77	0.1842	2,000
240	242.5	61/2.25	20.2	670	67.79	0.1383	2,000
300	299.4	61/2.5	22.5	827	83.73	0.112	2,000
400	400.1	61/2.89	26	1,105	111.83	0.0938	2,000
500	499.8	61/3.23	29.1	1.381	139.74	0.06709	2,000

AAAC

Producto: conductores de aleación de allaluminum

Normas: NFC 34-125

Dibujo típico:

Designation

Área

Equivalente

Cobre

Área

Diámetro de alambre

En general

Diámetro

Nominal

Rotura

Carga

Nominal

Resistencia

a 20 ℃

Estándar

Peso

Estándar

Longitud

No.

mm²

mm

Kn

Ohm/km

m ± 5%

Aster 22

21.99

12

7

2.00

6.00

710

1.50

60.2

4.000

Aster 34-4

34.36

18.8

7

2.50

7.50

1.105

0.958

94

3.000

Aster 54-6

54.55

29.8

7

3.15

9.45

1.755

0.603

149

3.000

Aster 75-5

75.54

41.3

19

2.25

11.26

2.430

0.438

208

3.000

Aster 93-3

93.27

51

19

2.50

12.50

3.000

0.354

257

3.000

Aster 117

116.98

63.9

19

2.80

14.00

3.765

0.283

322

2,000

Aster 148

148.01

80.9

19

3.15

15.75

4.765

0.224

407

2,000

Aster 181-6

181.62

99.2

37

2.50

17.50

5.845

0.183

500

2,000

Aster 228

227.83

124.5

37

2.80

19.60

7.340

0.146

627

2,000

Aster 288

288.34

157.6

37

3.15

22.05

9.280

0.115

794

2,000

Aster 366

366.22

200.1

37

3.55

24.85

11.785

0.0905

1.009

2.500

Aster 570

570.22

311.6

61

3.45

31.05

18.360

0.0583

1.574

2,000

AACSR

Producto: conductores de acero reforzados

Normas: típico Allaluminumalloy NFC 34-125

Dibujo: Ingeniería Eléctrica de East Energy

Designation	Acero Área	Alabama Aleación Área	Nene.	Equivalente -ad -cu Área	Número				Aprox. Dia general.		Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Peso	Std Longitud
	Acero Área	Alabama Aleación Área	Nene.	Equivalente -ad -cu Área	Acero		Aleación de Al		Núcleo de acero	Completo Cond.	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃
	mm²	mm²	mm²	mm²	No.		No.		mm	mm	dan	Ohm/km	kg/km	m ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2,360	1.17	155	4.000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4,560	0.88	276	4.000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5,770	0.695	348	3.000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10,815	0.58	636	3.000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13,685	0.466	802	3.000
Pastel 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8,185	0.279	547	3.000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16,895	0.378	990	3.000
Pastel 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10,120	0.227	675	3.000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21,200	0.3	1,244	2,000
Pastel 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12,680	0.18	848	2,000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26,800	0.237	1.570	2,000
Pastel 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16,050	0.142	1.074	2,000
Pastel 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20,875	0.162	1.320	2,000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8.035	0.642	481	4.000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20,830	0.103	1.593	2.500

AAAC

Producto: de allaluminum conductores de aleación

Normas: ASTM B 399

Dibujo típico:

Código	Área		Tamaño y renovado de ACSR con igual diámetro		No. y diámetro de los cables	En general Diámetro	Peso	Nominal Rotura Carga	Estándar Longitud
	Nominal	Actual	Tamaño y renovado de ACSR con igual diámetro		No. y diámetro de los cables	En general Diámetro	Peso	Nominal Rotura Carga
	MCM	mm²	AWG o MCM	Al/acero	mm	mm	kg/km	Kn	M ± 5
Akron	30.58	15.48	6	6/1	7 × 1.68	5.04	42.7	4.92	3.000
Alton	48.69	24.71	4	6/1	7 × 2.12	6.35	68	7.84	3.000
Ames	77.47	39.22	2	6/1	7 × 2.67	8.02	108	12.45	2,000
Azusa	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2,000
Anaheim	155.4	78.65	2/0	6/1	7 × 3.78	11.35	217	23.93	3.000
Amherst	195.7	99.22	3/0	6/1	7 × 4.25	12.75	273	30.18	2.500
ALIANZA	246.9	125.1	4/0	6/1	7 × 4.77	14.31	345	38.05	2,000
Butte	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3.000
CANTÓN	394.5	199.9	336.4	26/7	19 × 3.66	18.3	551	58.91	2.500
EL CAIRO	465.4	235.8	397.5	26/7	19 × 3.98	19.88	650	69.48	2,000
Cardíaca	559.5	283.5	477	26/7	19 × 4.36	21.79	781	83.52	2,000
Elgin	652.4	330.6	556.5	26/7	19 × 4.71	23.54	911	97.42	1.500
PEDERNAL	740.8	375.3	636	26/7	37 × 3.59	25.16	1.035	108.21	3.000
Greeley	927.2	469.8	795	26/7	37 × 4.02	28.14	1.295	135.47	2.500

AAAC

Producto: conductores de aleación de allaluminum

Normas: ASTM B 399

Dibujo típico:

Área		Diámetro de golpe y alambre	Aprox. En general Diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
Nominal	Actual	Diámetro de golpe y alambre	Aprox. En general Diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
AWG o MCM	mm²	mm	mm	kg/km	Kn	Ohm/km	M ± 5
6	13.3	7/1.554	4.67	37	4.22	2.5199	3,500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3.000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2.500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2,000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3,500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3.000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2,000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2,000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3.000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3.000
400	202.71	19/3.686	18.43	559	59.74	0.165	2.500
450	228	19/3.909	19.55	629	67.19	0.1467	2,000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2,000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2,000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2,000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2,000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3,500
750	380.2	37/3.617	25.32	1.049	109.6	0.088	3.000
800	405.15	37/3.734	26.14	1,117	116.8	0.0826	3.000
900	456.16	37/3.962	27.73	1,258	131.5	0.0733	3.000
1,000	506.71	37/4.176	29.23	1.399	146.1	0.066	2.500

AAAC

Producto: conductores de aleación de allaluminum

Normas: BS EN 50182

Dibujo típico:

Código	Área		Fastidioso y alambre Dia.	Aprox. Oyerall diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	Nominal	Actual	Fastidioso y alambre Dia.	Aprox. Oyerall diámetro	Peso	Nominal Rotura Carga	DC nominal Resistencia a 20 ℃	Estándar Longitud
	mm²	mm²	mm	mm	kg/km	Kn	Ohm/km	M ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2.500
CAJA	15	18.8	7/1.85	5.55	51	5.27	1.749	2,000
ACACIA	20	23.9	7/2.08	6.24	65	6.7	1.384	2.500
ALMENDRA	25	30.1	7/2.34	7.02	82	8.44	1.094	2,000
CEDRO	30	35.5	7/2.54	7.62	97	9.95	0.9281	2,000
	35	42.2	7/2.77	8.31	115	11.83	0.78	2,000
ABETO	40	47.8	7/2.95	8.85	131	13.4	0.688	2.500
COLOR AVELLANA	50	59.9	7/3.30	9.9	164	16.8	0.5498	2,000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3.000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3.000
SAUCE	75	89.8	7/4.04	12.12	246	25.17	0.3669	2.500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2.500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2,000
ROBLE	100	118.9	7/4.65	13.95	325	33.3	0.2769	2,000
	100	118.7	19/2.82	14.1	326	33.3	0.2786	2,000
MORA	125	151.1	19/3.18	15.9	415	42.3	0.219	3.000
CENIZA	150	180.7	19/3.48	17.4	497	50.6	0.183	3.000
OLMO	175	211	19/3.76	18.8	580	59.1	0.1568	2.500
ÁLAMO	200	239	37/2.87	20.09	660	67	0.1387	2.500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2,000
SICOMORO	250	303	37/3.23	22.61	835	84.9	0.1094	2,000
Upas	300	362.1	37/3.53	24.71	998	101.5	0.09155	2,000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3.000
TEJO	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2.500

Act

Producto: conductores de aluminio acero reforzado

Normas: BS 215 Parte 2

Dibujo típico:

Área				Strands y Cable Diámetro		Aproximadamente En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
Nom.alum.	Alumbre.	Acero	Total	Alumbre.	Acero	Aproximadamente En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
16/2.5	15.3	2.55	17.8	6/1.80	1/1.80	5.4	42	20	62	5.81	1.8793	2.500
25/4.0	23.8	4	27.8	6/2.25	1/2.25	6.8	65	32	97	9.02	1.2028	2,000
35/6.0	34.3	5.7	40	6/2.70	1/2.70	8.1	94	46	140	12.7	0.8353	2,000
44/32.0	44	31.7	75.7	14/2.00	7/2.40	11.2	122	250	373	45.46	0.6573	2,000
50/8.0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2,000
50/30	51.2	29.8	81	12/2.33	7/2.33	11.7	141	237	378	44.28	0.5644	2,000
70/12	69.9	11.4	81.3	26/1.85	7/1.44	11.7	193	91	284	26.31	0.413	2,000
95/15	94.4	15.3	109.7	26/2.15	7/1.67	13.6	260	123	383	35.18	0.3058	3.000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3.000
105/75	105.7	75.5	181.5	14/3.10	19/2.25	17.5	292	599	899	106.69	0.2736	2,000
120/20	121.6	19.8	141.4	26/2.44	7/1.9	15.5	336	158	494	44.94	0.2374	2.500
120/70	122	71.3	193.3	12/3.60	7/3.60	18	337	564	904	98.16	0.2364	2.500
125/30	127.9	29.8	157.7	30/2.33	7/2.33	16.3	353	238	590	57.86	0.2259	2.500
150/25	148.9	24.2	173.1	26/2.70	7/2.10	17.1	411	194	604	54.37	0.1939	2,000
170/40	171.8	40.1	211.9	30/2.70	7/2.70	18.9	475	319	794	77.01	0.1682	2,000
185/30	183.8	29.8	213.6	26/3.00	7/2.33	19	507	239	744	66.28	0.1571	2.500
210/35	209.1	34.1	243.2	26/3.20	7/2.49	20.3	577	273	848	74.94	0.138	2,000
210/50	212.1	49.5	261.6	30/3.00	7/3.00	21	587	394	979	92.25	0.1363	2.500
230/30	230.9	29.8	260.7	24/3.50	7/2.33	21	638	239	874	73.09	0.1249	3,500
240/40	243	39.5	282.5	26/3.45	7/2.68	21.9	671	316	985	86.46	0.1188	3,500
265/35	263.7	34.1	297.8	24/3.74	7/2.49	22.4	728	274	998	82.94	0.1094	3.000
300/50	304.3	49.5	353.7	26/3.86	7/3.00	24.5	840	396	1.233	105.09	0.0949	3.000
300/40	304.6	39.5	344.1	54/2.68	7/2.68	24.1	843	317	1.155	99.3	0.0949	2,000
340/30	339.3	29.8	369.1	48/3.00	7/2.33	25	938	242	1.174	92.56	0.0851	2.500
380/50	382	49.5	431.5	54/3.00	7/3.00	27	1.056	397	1.448	120.91	0.0757	3.000
385/35	386	34.1	420.1	48/3.20	7/2.49	26.7	1.067	277	1.336	104.31	0.0748	2,000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1.203	450	1.647	136.27	0.0666	2,000
450/40	448.7	39.5	488.2	48/3.45	7/2.68	28.7	1.241	320	1,553	120.19	0.0644	2,000
490/65	490.3	63.6	553.9	54/3.40	7/3.40	30.6	1.356	510	1.850	152.85	0.059	2,000
485/35	494.1	34.1	528.2	45/3.74	7/2.49	29.9	1.363	283	1.636	120.31	0.0584	2,000
510/45	510.2	45.3	555.5	48/3.68	7/2.87	30.7	1.413	365	1.770	134.33	0.0566	2,000
550/70	550	71.3	621.3	54/3.60	7/3.60	32.4	1.520	572	2.065	167.42	0.0526	2,000
560/50	561.7	49.5	611.2	48/3.86	7/3.00	32.2	1,553	401	1.943	146.28	0.0514	2,000
570/40	565.5	39.5	610.3	45/4.00	7/2.68	32.2	1.563	325	1.889	137.98	0.0506	2.500
632/45	632.1	45.3	677.4 764.8	45/4.23 54/4.00	7/2.87	34	1.754	364	2,183	155.52	0.0442	2.500
680/85	678.8	86	677.4 764.8	45/4.23 54/4.00	19/2.40	36	1.868	702	2.564	209.99	0.0426	2.500

ACSR

Producto: conductores de aluminio acero reforzado

Normas: BS 215 Parte 2

Dibujo típico:

Código	Área				Strands y Cable Diámetro		Aprox. En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	Nom.alum	Alumbre.	Acero	Total	Alumbre.	Acero	Aprox. En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
LUNAR	10	10.62	1.77	12.39	6/1.50	1/1.50	4.5	29	14	43	4.14	2.076	3.000
ARDILLA	20	20.94	3.49	24.43	6/2.11	1/2.11	6.33	58	27	85	7.88	1.368	3.000
ARDILLA DE TIERRA	25	26.25	4.37	30.62	6/2.36	1/2.36	7.08	72	34	106	9.61	1.093	2.500
COMADREJA	30	31.61	5.27	36.88	6/2.59	1/2.59	7.77	87	41	128	11.45	0.9077	2,000
ZORRO	35	36.66	6.11	42.77	6/2.79	1/2.79	8.37	101	48	149	13.2	0.7822	2,000
HURÓN	40	42.41	7.07	49.48	6/3.00	1/3.00	9	117	55	172	15.2	0.6766	2.500
CONEJO	50	52.88	8.82	61.7	6/3.35	1/3.35	10.05	145	69	214	18.35	0.5426	2,000
VISÓN	60	63.18	10.53	73.71	6/3.66	1/3.66	10.98	173	82	255	21.8	0.4545	3.000
MOFETA	60	63.27	36.93	100.3	12/2.59	7/2.59	12.95	175	290	465	53	0.4567	2.500
CASTOR	70	74.82	12.47	87.29	6/3.99	1/3.99	11.97	205	97	302	25.7	0.3825	2.500
CABALLO	70	73.37	42.8	116.17	12/2.79	7/2.79	13.95	203	335	536	61.2	0.3936	2.000
MAPACHE	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2.500
NUTRIA	80	83.88	13.98	97.86	6/4.22	1/4.22	12.66	230	109	339	28.8	0.3419	2.500
GATO	90	95.4	15.9	111.3	6/4.50	1/4.5	13.5	262	124	386	32.7	0.3007	2,000
LIEBRE	100	105	17.5	122.5	6/4.72	1/4.72	14.16	288	137	425	36	0.2733	2,000
PERRO	100	105	13.5	118.5	6/4.72	7/1.57	14.15	288	106	394	32.7	0.2733	2,000
HIENA	100	105.8	20.44	126.2	7/4.39	7/1.93	14.57	290	160	450	40.9	0.2712	2,000
LEOPARDO	125	131.3	16.8	148.1	6/5.28	7/1.75	15.81	360	132	492	40.7	0.2184	2,000
COYOTE	125	132.1	20.1	152.2	26/2.54	7/1.91	15.89	365	157	522	46.4	0.2187	2,000
PUMA	125	130.3	7.25	137.5	18/3.05	1/3.05	15.25	362	57	419	29.8	0.2189	2,000
TIGRE	125	131.1	30.6	161.7	30/2.36	7/2.36	16.52	362	240	602	58	0.2202	2.500
LOBO	150	158	36.9	194.9	30/2.59	7/2.59	18.13	437	289	726	69.2	0.1828	2,000
Dingo	150	158.7	8.8	167.5	18/3.35	1/3.35	16.75	437	69	506	35.7	0.1815	3.000
LINCE	175	183.4	42.8	226.2	30/2.79	7/2.79	19.53	507	335	842	79.8	0.1576	2,000
LINCE	175	184.2	10.3	194.5	18/3.61	1/3.61	18.05	507	80	587	41.1	0.1563	2.500
PANTERA	200	212	49.5	261.5	30/3.00	7/3.00	21	586	388	974	92.25	0.1363	2.500
LEÓN	225	238.5	55.6	294.2	30/3.18	7/3.18	22.26	659	436	1.095	100.6	0.1212	2,000
OSO	250	264	61.6	325.6	30/3.35	7/3.35	23.45	730	483	1.213	111.1	0.1093	2,000
CABRA	300	324.3	75.7	400	30/3.71	7/3.71	25.97	896	593	1.489	135.7	0.0891	3.000
OVEJA	350	374.1	87.3	461.4	30/3.99	7/3.99	27.93	1.034	684	1.718	155.9	0.07704	2.500
ANTÍLOPE	350	373.1	48.4	421.5	54/2.97	7/2.97	26.73	1.032	379	1.411	118.2	0.07727	2.500
BISONTE	350	381.8	49.5	431.3	54/3.00	7/3.00	27	1.056	388	1.444	120.9	0.07573	3.000
JAGUAR	200	210.6	11.7	222.3	18/3.86	1/3.86	19.3	580	91	671	46.55	0.1367	2,000
CIERVO	400	429.3	100.2	529.5	30/4.27	7/4.27	29.89	1.186	785	1.971	178.5	0.06726	2.500
CEBRA	400	428.9	55.6	484.5	54/3.18	7/3.18	28.62	1.186	435	1.621	131.9	0.0674	2,000
ALCE	450	477	111.3	588.3	30/4.50	7/4.50	31.5	1.318	872	2,190	198.2	0.06056	2,000
CAMELLO	450	475.2	61.6	536.8	54/3.35	7/3.35	30.15	1.314	483	1.797	145.7	0.06073	2.500
ALCE	500	528.7	68.5	597.2	54/3.53	7/3.53	31.77	1.462	537	1.999	161.1	0.0547	2,000

ACSR

Producto: acero reforzado

Normas: ASTM de aluminio típico

Dibujo: conductores B 232

Código	Área				Strands y Cable Diámetro		Aprox. En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	Nom.alum	Alumbre.	Acero	Total	Alumbre.	Acero	Aprox. En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
PAVO	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24	2.1586	3.000
CISNE	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32	1.3557	3.000
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	42	100	10.53	1.3557	3.000
GORRIÓN	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7	0.8535	3.000
Escapar	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11	0.8535	2.500
PETIRROJO	1	42.39	7.1	49.49	6/3.00	1/3.00	9	116	55	171	15.85	0.6767	2.500
CUERVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	69	216	19.32	0.5364	2,000
CODORNIZ	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23.62	0.4255	3.000
PALOMA	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2.500
PINGÜINO	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2,000
Cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3,500
PERDIZ	266.8	135.16	22	157.16	26/2.57	7/2.00	16.28	374	172	546	50.29	0.2143	2.500
AVESTRUZ	300	152	24.71	176.11	26/2.73	7/2.12	17.28	421	193	614	56.52	0.1906	3.000
Merún	336.4	170.45	9.48	179.93	16/3.47	1/3.47	17.35	470	74	544	38.23	0.1691	2,000
PARDILLO	336.4	170.45	27.81	198.26	26/2.89	7/2.25	18.31	472	217	689	62.71	0.1699	2.500
ORIOL	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	311	784	77.27	0.1704	3.000
PARO	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	87	642	43.99	0.1431	2.500
Brant	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2,000
IBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2.500
ALONDRA	397.5	201.42	48.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69	0.1442	2.500
PELÍCANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2,000
PARPADEO	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	245	915	76.66	0.1199	3.000
HALCÓN	477	241.68	39.42	281.1	26/3.44	7/2.67	21.79	670	308	978	86.65	0.1199	2,000
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1,112	105.34	0.1201	2,000
ÁGUILA PESCADORA	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2,000
PERICO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	286	1.067	88.22	0.1027	3.000
PALOMA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	359	1.140	101.03	0.1027	3.000
ÁGUILA	556.5	282	65.81	347.81	30/3.46	7/3.46	24.21	783	515	1.298	122.92	0.103	3,500
PAVO REAL	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	849	311	1.160	95.88	0.0945	3.000
PICHÓN	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	390	1.240	108.14	0.0945	3.000
Pato de madera	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	560	1.411	128.84	0.0947	3.000
Verde azulado	605	306.58	69.87	376.45	30/3.61	19/2.16	25.24	851	548	1.399	133.59	0.0947	2,000
PÁJARO REAL	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1.028	69.55	0.08945	2,000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	326	1.219	100.63	0.08989	2.500

Código	Área				Strands y Cable Diámetro		Aprox. En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	Nom.alum	Alumbre.	Acero	Total	Alumbre.	Acero	Aprox. En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
CASCANUECES	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15 25.88	893	409	1.302	111.8	0.08989	3.000
Escotero	636	322.26	75.22	397.48	30/3.70	7/3.70	25.15 25.88	895	589	1.484	135.44	0.09011	3.000
GARCETA	636	322.26	73.55	395.8	30/3.70	19/2.22	25.9	894	576	1.470	140.3	0.09011	3.000
RÁPIDO	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	70	958	60.52	0.08945	2,000
FLAMENCO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	342	1,278	105.68	0.08577	2.500
Ganal	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	938	429	1.365	117.33	0.08577	2.500
ZANCO	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1,005	367	1.372	113.35	0.07989	2,000
ESTORNINO	715.5	362.53	59.03	421.61	26/4.21	7/3.28	26.68	1,005	461	1.466	125.91	0.07989	2.500
MALVÍS	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1.006	647	1.653	153.94	0.08009	2,000
Chorro	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1,116	217	1.333	97.37	0.07191	2.500
CÓNDOR	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1,116	408	1.524	124.45	0.07191	3.000
CUCO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1,116	408	1.524	123.94	0.07191	2,000
PATO	795	402.84	65.51	468.45	26/4.44	7/3.45	28.11	1,116	512	1.628	139.92	0.07191	2,000
FOCHA	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1.110	88	1.198	74.34	0.07156	3.000
MALLARD	795	402.84	91.87	484.71	30/4.14	19/2.48	28.96	1,119	719	1.838	171.18	0.07208	2.500
RUBICUNDO	900	456.06	31.54	487.6	45/3.59	7/2.40	28.73	1.263	247	1,510	108.96	0.06351	2,000
CANARIO	900	456.06	59.1	515.6	54/3.28	7/3.28	29.52	1.263	461	1.724	140.95	0.06351	2,000
CARRIL	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	262	1.601	115.63	0.05992	2,000
Pájaro de gato	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	105	1.438	87.65	0.05962	2.500
CARDENAL	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	490	1.829	149.36	0.05992	2.500
Ortlán	1.033.5	523.68	36.19	559.87	45/3.85	7/2.57	30.81	1.451	283	1.734	123.1	0.05531	2,000
Mandato	1.033.5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1,443	113	1,556	94.93	0.05504	2,000
ZARAPITO	1.033.5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	530	1.981	161.8	0.05531	2,000
Bluejay	1,113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	385	1.868	132.63	0.05136	2.500
PINZÓN	1,113	563.93	71.55	635.48	54/3.65	19/2.19	32.85	1.570	580	2,130	174.41	0.05161	2,000
VERDERÓN	1.192.5	604.26	41.55	645.81	45/4.14	7/2.76	33.12	1.674	327	2.001	141.79	0.04793	2.500
Racha	1.192.5	604.26	76.58	680.84	54/3.77	19/2.27	33.97	1.682	600	2,282	188.38	0.04817	2,000
AVETORO	1,272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	349	2,134	151.48	0.04494	2.500
FAISÁN	1,272	644.51	81.63	726.19	54/3.90	19/2.34	35.1	1.795	638	2,433	194	0.04516	2.000
ALONDRA	1,272	644.51	17.87	662.38 731.94	36/4.78	1/4.78	33.42	1.777	140	1.917	115.85	0.04472	2,000
CAZO	1.351.5	684.84 684.84	47.1	662.38 731.94	45/4.40	7/2.92	35.16	1.898	368	2,266	160.7	0.0423	2,000
MARTÍN	1.351.5	684.84 684.84	88.71	771.55 775.42	54/4.02	19/2.41	36.17	1.906	679	2.585	206.05	0.0425	2,000
Bobolink	1.431	725.1	50.32	771.55 775.42	45/4.53	7/3.02	36.24	2.009	393	2,402	170.71	0.03994	2,000
CHORLITO	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	719	2,738	218.24	0.04013	2.500
TREPATRONCOS	1.510.5	765.35	52.9	818.25	45/4.65	7/3.10	37.2	2,120	414	2.534 2.890 2,667 3,042 222	177.89	0.03784	2,000
LORO	1.510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2,131	759		230.2	0.03802	2,000
AVEFRÍA	1.590	805.68	55.48 102.13	861.16	45/4.77	7/3.18	38.16	2,232 2,243	435 799		187.02	0.03595	2,000
HALCÓN	1.590	805.68	55.48 102.13	907.81	54/4.36	19/2.62	39.26	2,232 2,243	435 799		242.55	0.03613	2,000
QUEJA	80	40.52	14.13	54.65	8/2.54	1/4.24	9.32	112	110		23.6	0.7115	2.500
PETREL	101.8	51.61	30.06	81.67	12/2.34	7/2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2,000 2,000 2,000 2,000 2,000 2,000 3,000 2,500 3.000
MENORCA	110.8	56.13	32.77	88.9	12/2.44	7/2.44					51.25 61.7 72.55 78.5 84.8 128.8 93.9	0.5161 0.4248 0.3595 0.3237 0.2995 0.2813 0.2705
Leghorn	134.6	68.19	39.81	108	12/2.69	7/2.69
GUINEA CHORLITO CARAMBOLO Dorking	159	80.58	46.97	127.55	12/2.92	7/2.92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3.08	7/3.08
	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37
BRAHMA Cochin	190.8 203.2 211.8	96.71 102.97 107.1	56.39 91.87 62.45	153. 94.84 169.55	12/3.20 18/2.86 12/3.37	7/3.20 19/2.48 7/3.37

ACSR/AW

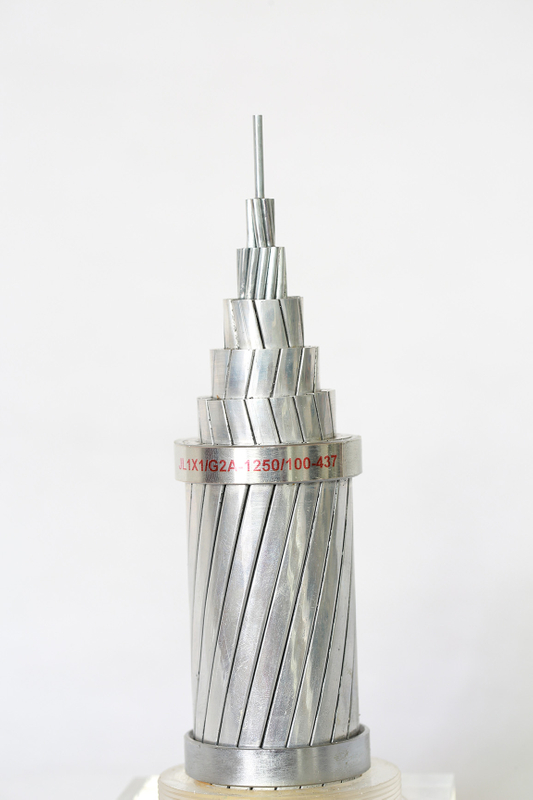

Producto: conductores de aluminio de acero revestido de aluminio reforzado

Normas: ASTM B 549

Dibujo típico:

Código	Área				Strands y Cable Diámetro		Aprox. En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	Nom.alum	Alumbre.	Acero	Total	Alumbre.	Acero	Aprox. En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2.61	6.53	58	35	93	10.16	1.249	2,000
GORRIÓN	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	37	129	12.31	0.8079	2,000
Escapar	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	56	148	15.6	0.7861	2,000
PETIRROJO	1	42.39	7.1	49.49	6/2.00	1/3.00	9	116	47	163	15.34	0.6404	2.500
CUERVO	1/0	53.48	8.9	62.38	6/3.37	1/3.37	10.11	147	59	206	18.78	0.5078	2,000
CODORNIZ	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	74	259	22.85	0.4028	3.000
PALOMA	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	94	327	28.03	0.3193	2.500
PINGÜINO	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	118	412	34.15	0.2532	2,000
Cera	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	49	422	30.03	0.2094	2,000
ESMEREJÓN	336.4	170.45	9.48	119.93	16/3.47	1/3.47	17.35	470	62	532	37.66	0.166	2.500
PARDILLO	336.4	170.45	21.81	198.26	26/2.89	7/2.25	18.31	472	184	656	59.95	0.161	2.500
ORIOL	336.4	170.45	39.81	210.26	30/2.69	7/2.69	18.83	473	264	737	74.65	0.1578	2,000
PARO	397.5	201.42	11.16	212.58	16/3.77	1/3.77	18.85	555	74	629	43.62	0.1405	2.500
IBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	217	775	69.8	0.1363	2,000
ALONDRA	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	311	871	87.19	0.1335	2.500
PELÍCANO	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2,000
PARPADEO	477	241.68	31.29	272.97	24/3.58	7/2.39	21.49	670	207	877	74.35	0.1148	3.000
HALCÓN	477	241.68	39.42	281.10	26/3.44	7/2.67	21.8	670	261	931	83.87	0.1136	3,500
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	373	1.044	103.63	0.1113	2,000
ÁGUILA PESCADORA	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	103	880	58.73	0.1003	2,000
PERICO	556.5	282	36.58	318.58	24/3.87	7/2.58	23.22	781	242	1.023	85.64	0.0984	2.500
PALOMA	556.5	282	45.94	327.94	26/3.72	7/2.89	23.55	781	304	1.085	97.6	0.0973	3.000
ÁGUILA	556.5	282	65.81	347.8	30/3.46	7/3.46	24.21	783	436	1.219	118.96	0.0954	3,500
PAVO REAL	605	306.58	39.74	346.32	24/4.03	7/2.69	24.2	840	263	1,112	93.08	0.0905	2.500
PICHÓN	605	306.58	49.94	356.52	26/3.87	7/3.01	24.51	850	330	1.180	104.89	0.0895	3.000
Pato de madera	605	306.58	71.55	378.13	30/3.61	7/3.61	25.25	851	474	1.325	126.53	0.0877	3.000
PÁJARO REAL	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	118	1.007	66.64	0.0978	2,000
TORRE	636	322.26	41.81	364.07	24/4.14	7/2.76	24.84	893	277	1.170	97.88	0.0861	2.500
CASCANUECES	636	322.26	52.45	374.7	26/3.97	7/3.09	25.15	893	347	1.240	110.21	0.0852	2.500
Escotero	636	322.26	75.22	397.48	30/3.70	7/3.70	25.88	895	498	1.393	130.29	0.0834	3.000
RÁPIDO	636	322.26	8.96	331.22	36/3.38	1/3.38	23.62	888	59	947	60.36	0.0886	2,000
FLAMENCO	666.6	337.74	43.81	381.55	24/4.23	7/2.82	25.4	936	290	1.226	102.57	0.0821	2.500
Ganal	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	364	1.300	115.57	0.0813	2.500
ZANCO	715.5	362.58	46.97	409.55	24/4.39	7/2.92	26.31	1,005	311	1.316	110.04	0.0765	2,000

Código	Área				Strands y Cable Diámetro		Aprox. En general Dia.	Peso			Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	Nom.alum	Alumbre.	Acero	Total	Alumbre.	Acero	Aprox. En general Dia.	Alumbre.	Acero	Total	Nom. Rotura Carga	Nom.dc Resistencia a 20 ℃	Std Longitud
	mm²	mm²	mm²	mm²	mm	mm	mm	kg/km	kg/km	kg/km	Kn	Ohm/km	metro. ± 5%
ESTORNINO	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1,005	391	1.396	122.35	0.0757	2.500
MALVÍS	715.5	362.58	82.58	445.16	30/3.92	19/2.35	27.43	1.006	547	1,553	148.31	0.0743	2,000
Chorro	795	402.84	27.87	430.71	45/3.38	7/2.25	27.03	1,116	184	1.300	95.44	0.0702	2.500
Coijor	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1,116	345	1.461	122.77	0.0689	3.000
CUCO	795	402.84	52.19	455.03	24/4.62	7/3.08	27.74	1,116	345	1.461	122.77	0.0689	2,000
PATO	795	402.84	65.61	468.45	26/4.44	7/3.45	28.11	1,116	434	1.550	135.96	0.0681	2,000
FOCHA	795	402.84	11.16	414	36/3.77	1/3.77	26.41	1.110	74	1.184	74.09	0.0709	3.000
MALLARD	795	402.84	91.87	494.71	30/4.14	19/2.48	28.96	1,119	609	1.728	164.91	0.0669	2.500
RUBICUNDO	900	456.06	31.54	487.6	45/3.59	7/2.4	28.73	1.263	209	1.472	107.09	0.082	2,000
CANARIO	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1.263	391	1.654	137.34	0.0808	2,000
CARRIL	954	483.42	33.42	516.84	45/3.70	7/2.47	29.61	1.339	221	1.560	113.26	0.0585	2,000
Pájaro de gato	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1.333	88	1.421	86.36	0.0591	2.500
CARDENAL	954	483.42	62.65	546.07	54/3.38	7/3.38	30.42	1.339	414	1.753	145.59	0.0574	2.500
Ortlán	1.033.5	523.68	36.19	559.67	45/3.85	7/2.57	30.81	1.451	239	1.690	120.55	0.054	2,000
Tanque	1.033.5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1,443	96	1.539	93.52	0.0545	2,000
ZARAPITO	1.033.5	523.68	67.87	591.55	54/3.52	7/3.52	31.68	1.451	449	1.900	155.16	0.053	2,000
Bluejay	1,113	563.93	39.03	602.96	45/4.00	7/2.66	31.98	1.563	258	1.821	129.88	0.0502	2.500
VERDERÓN	1.192.5	804.26	41.55	645.81	45/4.14	7/2.76	33.12	1.874	275	1.949	138.86	0.0468	2.500
Racha	1.192.5	804.26	76.58	680.84	54/3.77	19/2.27	33.97	1.562	508	2,190	179	0.0462	2,000
AVETORO	1,272	644.51	44.52	689.03	45/4.27	7/2.85	34.17	1.785	295	2,080	148.34	0.0439	2.500
FAISÁN	1,272	644.51	81.86	726.19	54/3.90	19/2.34	35.1	1.795	541	2,336	188.43	0.0433	2,000
	1,272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1.777	118	1.895	113.94	0.0443	2,000
CAZO	1.351.5	684.84	47.1	731.94	45/4.40	7/2.92	35.16	1.908	312	2,210	157.39	0.0413	2,000
MARTÍN	1.351.5	684.84	86.71	771.55	54/4.02	19/2.41	36.17	1.906	575	2.481	200.13	0.0407	2.500
8080iinx	1.431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2.019	333	2,342	167.16	0.039	2,000
CHORLITO	1.431	725.1	91.87	816.97	54/4.14	19/2.48	37.24	2.019	609	2.628	211.97	0.0385	2.500
TREPATRONCOS	1.510.5	765.35	52.90	818.25	45/4.65	7/3.10	37.20	2,120	350	2,470	176.19	0.0370	2,000
LORO	1.510.5	765.35	96.84	862.19	54/4.25	19/2.55	38.25	2,131	642	2,773	223.59	0.0364	2.500
AVEFRÍA	1.590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2,232	367	2.599	185.24	0.0351	2,000
HALCÓN	1.590	805.68	102.13	907.81	54/4.36	19/2.62	39.26	2,243	677	2,920	235.58	0.0345	2,000
QUEJA	80.0	40.54	14.13	54.67	8/2.54	1/4.242	9.32	111	93	204	21.70	0.6358	2.500
PETREL	101.8	51.58	30.08	81.66	12/2.339	7/2.339	11.70	141	201	342	44.00	0.4687	2,000
MENORCA	110.8	56.14	32.76	88.90	12/2.441	7/2.441	12.20	154	219	373	47.92	0.4306	2,000
Leghorn	134.6	62.80	39.78	102.58	12/2.69	7/2.69	13.45	187	266	453	57.80	0.3535	2,000
GUINEA	159.0	80.57	47.00	127.57	12/2.924	7/2.924	14.62	221	314	535	67.98	0.3000	2,000
CHORLITO CARAMBOLO	176.9	89.64	52.29	141.93	12/3.084	7/3.084	15.42	246	349	595	75.20	0.2697	3,500
Dorking	190.8	96.68	56.4	153.08	12/3.203	7/3.203	16.01	265	377	642	81.11	0.2500	3.000
BRAHMA	203.2	103.00	91.93	194.93	16/2.863 12/3.371	19/2.482 7/3.371	18.13	283	617	900	120.46 88.06	0.2160	2.500
Cochin	211.3	107.1	62.47	169.67	16/2.863 12/3.371	19/2.482 7/3.371	16.85	294	417	711	120.46 88.06	0.2257	3.000

Conductores AAC para transmisión de energía Conductores AAC

*código de verificación

Conductores AAC de alta conductividad para la transmisión de energía

Descripción general del producto

Beneficios del producto

Rendimiento eléctrico superior

Ligero y resistente a la corrosión

Rentable y duradero

Flexibilidad de diseño personalizable

Uso

Redes eléctricas urbanas

Proyectos de distribución de energía costera

Renovación de la red eléctrica rural y suburbana

Sistemas de suministro de energía industriales y comerciales

¿Por qué elegirnos?

Tecnología de fabricación avanzada

Fuertes capacidades de personalización y OEM

Rica experiencia en la industria y certificación global

Servicio Postventa Integral

Preguntas frecuentes

¿Qué normas cumplen sus conductores AAC ?

¿Pueden proporcionar una configuración personalizada de longitud y cableado para conductores AAC??

¿Cuál es el plazo de entrega para pedidos al por mayor de conductores AAC ??

Descripción general del producto

Beneficios del producto

Rendimiento eléctrico superior

Ligero y resistente a la corrosión

Rentable y duradero

Flexibilidad de diseño personalizable

Uso

Redes eléctricas urbanas

Proyectos de distribución de energía costera

Renovación de la red eléctrica rural y suburbana

Sistemas de suministro de energía industriales y comerciales

¿Por qué elegirnos?

Tecnología de fabricación avanzada

Fuertes capacidades de personalización y OEM

Rica experiencia en la industria y certificación global

Servicio Postventa Integral

Preguntas frecuentes

¿Qué normas cumplen sus conductores AAC ?

¿Pueden proporcionar una configuración personalizada de longitud y cableado para conductores AAC??

¿Cuál es el plazo de entrega para pedidos al por mayor de conductores AAC ??

SOBRE NOSOTROS

PRODUCTOS

Contáctenos
