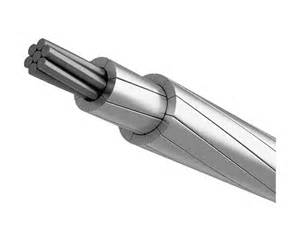

ACSR (Conductor de aluminio reforzado con acero) es uno de los conductores aéreos de transmisión de energía más utilizados en todo el mundo. Consiste en un núcleo central de acero rodeado por una o más capas concéntricas de hilos de aluminio.
Esta construcción híbrida aprovecha:
Alta resistencia a la tracción del acero.
Excelente conductividad, peso ligero y resistencia a la corrosión del aluminio.
Haciendo que ACSR sea especialmente adecuado para:
Líneas de transmisión de largo alcance
Cruces de ríos
Terreno montañoso
Áreas con mucho hielo o cargas de viento
| Función | del material | componente |
|---|---|---|
| Núcleo (acero) | Acero galvanizado, acero revestido de aluminio (ACS/AW) o acero recubierto de aleación de zinc y aluminio | Proporciona resistencia mecánica; Limita el hundimiento bajo altas temperaturas y cargas mecánicas pesadas. |
| Capas exteriores (aluminio) | Aluminio de grado CE (1350 o 1370), trefilado en duro | Conduce corriente eléctrica; protege el núcleo de acero de la exposición ambiental; ligero |
Las configuraciones de trenzado normalmente se expresan como Al/St (por ejemplo, 26/7 para Drake: 26 cordones de aluminio, 7 cordones de acero). El núcleo de acero puede ser galvanizado Clase A, B o C dependiendo de los requisitos de protección contra la corrosión.
El núcleo de acero permite que ACSR alcance resistencias a la rotura significativamente mayores que los conductores totalmente de aluminio (AAC) o los conductores totalmente de aleación de aluminio (AAAC). Esto permite:
Luces más largas (300–500 m típicas, hasta 1500 m para diseños especiales)
Número reducido de estructuras de soporte (torres/postes), lo que reduce el costo general de la línea.
Operación segura bajo cargas pesadas de hielo y alta presión del viento
En comparación con los conductores de cobre de ampacidad equivalente, el ACSR es mucho más ligero y menos costoso. También requiere menos estructuras de soporte, lo que ofrece ahorros sustanciales en material, transporte e instalación.
Debido a que el núcleo de acero tiene un coeficiente de expansión térmica más bajo que el aluminio, el ACSR se hunde menos que el AAC o AAAC a temperaturas operativas elevadas (por ejemplo, durante una sobrecarga de emergencia o temperaturas ambiente altas). Esto lo hace adecuado para líneas con distancia al suelo limitada.
El aluminio forma naturalmente una capa de óxido densa y autorreparable (Al₂O₃) que protege contra la corrosión atmosférica en la mayoría de los entornos rurales, urbanos e industriales.
Los hilos de aluminio transportan casi toda la corriente, mientras que el núcleo de acero contribuye poco a la conductividad. La resistencia CC general está determinada principalmente por la sección transversal de aluminio, lo que le da al ACSR una relación conductividad-peso favorable para la transmisión a larga distancia.
✅ Fácil empalme y reparación mediante compresión estándar o conectores atornillados.
✅ Amplia disponibilidad en tamaños de stock y entrega rápida
✅ Compatibilidad con la mayoría del hardware existente (abrazaderas, espaciadores, amortiguadores de vibraciones)
✅ Bajas pérdidas magnéticas: logradas mediante el uso de acero no magnético (por ejemplo, acero inoxidable austenítico) o núcleo de acero revestido de aluminio para aplicaciones especiales (ACSR/AW)
| Desventaja | Explicación | Mitigación |
|---|---|---|
| Mayor reactancia | El núcleo de acero magnético aumenta la reactancia inductiva en comparación con los conductores no magnéticos (por ejemplo, AAAC, ACAR). Esto reduce ligeramente la capacidad de transferencia de energía y aumenta la caída de voltaje. | Utilice ACSR/AW (acero revestido de aluminio) o agrupe dos o más subconductores para reducir la reactancia general. |
| Corrosión del núcleo de acero. | En áreas costeras, industriales o de alta humedad, la humedad y los contaminantes pueden penetrar a través de los espacios entre los cordones, provocando corrosión galvánica o electrolítica del núcleo de acero galvanizado. | Especifique núcleo de acero revestido de aluminio (ACSR/AW) o acero recubierto de aleación de zinc y aluminio; Aplique grasa inhibidora de la corrosión entre el núcleo y las capas de aluminio. |
| Diferencia de expansión térmica bimetálica. | Los ciclos térmicos repetidos pueden provocar un movimiento relativo entre los hilos de aluminio y acero, lo que podría provocar desgaste por fricción y una mayor resistencia en los conectores. | Utilice empalmes helicoidales preformados o conectores de compresión diseñados para ACSR; Siga el torque de instalación adecuado. |
| Sensibilidad a la vibración eólica | La elevada tensión de tracción en luces largas puede provocar fatiga por vibración en los puntos de apoyo. | Instale amortiguadores de vibraciones (tipo Stockbridge) o varillas de blindaje en lugares críticos. |
| Caso de uso | del área de aplicación |
|---|---|
| Transmisión de energía aérea | Líneas de transmisión de alta tensión (69 kV a 500 kV+) |
| Distribución de energía superior | Líneas de distribución de media tensión y baja tensión. |
| Electrificación ferroviaria | Sistemas de catenaria aérea |
| Torres de telecomunicaciones | Como cables tensores para estabilización de torres. |
| Cruces de ríos | Aplicaciones de gran envergadura que requieren alta resistencia |
| Terreno montañoso | Zonas de difícil acceso y largos vanos entre torres |
| Áreas de carga pesada de hielo/viento | Regiones con condiciones climáticas extremas. |
| Valor | del parámetro |
|---|---|
| Rango de voltaje | 11 kilovoltios – 500 kilovoltios |
| Tipos de conductores | AAC, AAAC, ACSR, ACAR |
| Área transversal | 10 mm² – 1600 mm² |
| Grados de núcleo de acero | Galvanizado Clase A, B, C / Revestido de aluminio (AW) |
| Temperatura de funcionamiento | –40°C a +90°C (emergencia hasta +120°C) |
| Conductividad | ≥61% SIGC |
| Longitud típica del tramo | 300 – 500 m (hasta 1500 m para diseños especiales) |
| Código Nombre | Al/Hebras | Hilos de acero | Área total (mm²) | Aprox. Peso (kg/km) | Carga de rotura (kN) | Resistencia CC (Ω/km) |
|---|---|---|---|---|---|---|
| Cuervo | 6/1 | 1 | 30.6 | 119 | 10.9 | 0.973 |
| Codorniz | 6/1 | 1 | 40.9 | 158 | 14.5 | 0.729 |
| Paloma | 6/1 | 1 | 53.5 | 208 | 19.4 | 0.558 |
| Paloma | 6/1 | 1 | 68.6 | 268 | 25.1 | 0.434 |
| Pato | 26/7 | 7 | 299 | 1090 | 98.6 | 0.102 |
| Halcón | 26/7 | 7 | 402 | 1470 | 125.8 | 0.076 |
Otros tamaños disponibles bajo petición.
✅ Alta resistencia a la tracción: ideal para luces largas y cargas pesadas
✅ Rentable: más ligero y menos costoso que el cobre
✅ Excelente rendimiento de hundimiento: menor expansión térmica que AAC/AAAC
✅ Alta conductividad – ≥61% IACS
✅ Opciones resistentes a la corrosión: núcleo de acero revestido de aluminio (AW) disponible
✅ Amplia compatibilidad: funciona con hardware estándar
✅ Fácil instalación y reparación: conectores de compresión estándar
P: ¿Qué significa ACSR?
R: Conductor de aluminio reforzado con acero: un conductor compuesto con un núcleo de acero para mayor resistencia y hilos de aluminio para conductividad.
P: ¿Cuál es la diferencia entre ACSR y AAC?
R: AAC es totalmente de aluminio sin núcleo de acero, lo que ofrece menor resistencia y mayor hundimiento. ACSR tiene un núcleo de acero para mayor resistencia y mejor rendimiento de pandeo, lo que lo hace adecuado para luces más largas.
P: ¿Cuál es la diferencia entre ACSR y AAAC?
R: AAAC utiliza hebras de aleación de aluminio para mayor resistencia que AAC pero menor que ACSR. ACSR utiliza un núcleo de acero para máxima resistencia.
P: ¿El ACSR es resistente a la corrosión?
R: Las capas exteriores de aluminio proporcionan una buena resistencia a la corrosión atmosférica. Para áreas costeras o industriales, especifique un núcleo de acero revestido de aluminio (ACSR/AW) o grasa inhibidora de la corrosión.
P: ¿Cuáles son las aplicaciones típicas de ACSR?
R: Líneas aéreas de transmisión de energía, líneas de distribución, electrificación ferroviaria y tensores de torres de telecomunicaciones.
P: ¿Cuál es la longitud máxima del tramo para ACSR?
R: Los tramos típicos son de 300 a 500 metros, con diseños especiales de hasta 1500 metros para cruces de ríos o terrenos montañosos.
P: ¿Qué grados de núcleo de acero están disponibles?
A: Acero galvanizado Clase A, B o C, o acero revestido de aluminio (AW) para mayor resistencia a la corrosión.
P: ¿Cuál es la conductividad de ACSR?
A: ≥61% IACS (Estándar Internacional de Cobre Recocido).
| Característica | ACSR | AAC | AAAC |
|---|---|---|---|
| Resistencia a la tracción | más alto | Bajo | Medio |
| Rendimiento de hundimiento | Mejor | Pobre | Bien |
| Resistencia a la corrosión | Bueno (con opciones) | Muy bien | Excelente |
| Conductividad | ≥61% SIGC | ≥61% SIGC | ≥52,5% SIGC |
| Peso por km | Medio | Luz | Luz |
| Costo | Medio | Medio | Más alto |
| Lapso típico | 300–500 metros | 100-200 metros | 150-300 metros |
