Confirme los metales que se unirán:
Cobre a aluminio: Conector bimetálico estándar con transición cobre-aluminio.
Aluminio sobre aluminio: Conector de aluminio o conector bimetálico con contacto aluminio-aluminio.
Cobre a cobre: Conector de cobre; No se requiere bimetal a menos que se especifique para la estandarización.
Identifique la forma del conductor en cada lado:
Cable trenzado, cable sólido, barra colectora, tubo o terminal.
Rango de sección transversal: normalmente de 16 a 800 mm², con tamaños personalizados disponibles.
Confirme si el conector debe aceptar diferentes tamaños en cada lado, como por ejemplo un cable de aluminio de 240 mm² hasta una barra colectora de cobre de 120 mm².
Corriente nominal: Coincide con la corriente de carga continua con margen para temperatura ambiente y agrupación.
Voltaje: Confirme los requisitos de aislamiento para aplicaciones LV o MV.
Resistencia a cortocircuitos: Verifique que el conector pueda soportar la corriente de cortocircuito del sistema sin un aumento excesivo de temperatura o daños mecánicos.
| Tipo | Descripción | Uso típico |
|---|---|---|
| Atornillado | Abrazadera mecánica con pernos. | Montaje en campo, ajustable, fácil reemplazo |
| Compresión | Prensado con herramienta hidráulica | Uniones permanentes, menor resistencia de contacto. |
| Conjunto | Características atornilladas y de compresión. | Conexiones críticas o de alta vibración |
| Seleccione según las herramientas disponibles, los requisitos de mantenimiento y la confiabilidad de las juntas. |
Proporcionar o confirmar:
Diámetro y espaciado de los orificios de los pernos
Ancho, largo y grosor de la palma.
Tamaño del perno o rosca
Diámetro y orientación de la entrada de cables.
Dibujo o muestra si no es estándar
Lado de cobre: T2, TU1 o cobre equivalente.
Lado de aluminio: 1060, 1050 o aluminio equivalente.
Unión: Soldadura por fricción, soldadura flash o soldadura fuerte. La soldadura por fricción es común para la transición Cu-Al de alta resistencia.
Tratamiento superficial: estañado en el lado de cobre opcional; Lado de aluminio normalmente desnudo o tratado contra oxidación.
Interior: Diseño estándar; Confirme la holgura y el aislamiento.
Exterior: resistencia a los rayos UV, la lluvia y los ciclos de temperatura.
Costero o industrial: Especifique la protección contra la corrosión y la compatibilidad del material.
Alta humedad: Confirme el tratamiento de la superficie y el sellado si es necesario.
Vibración: Utilice el tipo atornillado o combinado con funciones de bloqueo.
Especificar normas aplicables:
IEC 61238-1: Conectores mecánicos y de compresión para cables de alimentación.
GB/T 14315: Conectores de cables de alimentación.
DL/T 759: Conectores para líneas aéreas.
Requisitos específicos del proyecto para resistencia de contacto, aumento de temperatura y prueba de cortocircuito.
Solicite informes de pruebas de resistencia de contacto, resistencia a la tracción y aumento de temperatura, si es necesario.
Marque cada conector con tamaño, material y número de lote.
Embale en cajas de cartón o de madera para evitar deformaciones.
Incluya instrucciones de instalación si es necesario.
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Tipo | — | Conector de cable bimetálico, atornillado / de compresión / combinado |
| Material | — | Cobre T2/TU1 + Aluminio 1060/1050 |
| Proceso de vinculación | — | Soldadura por fricción, soldadura por flash, soldadura fuerte |
| Rango de conductores | mm² | 16 – 800, personalizado |
| Interfaz lateral de cobre | — | Terminal de cable, barra colectora, tubo, perno roscado |
| Interfaz lateral de aluminio | — | Terminal de cable, barra colectora, tubo, perno roscado |
| Tamaño del perno | — | M8, M10, M12, M16, personalizado |
| Espaciado de orificios para pernos | mm | según dibujo |
| Corriente nominal | A | 100 – 2000, dependiendo de la sección transversal |
| Voltaje nominal | V | BT/MT según sea necesario |
| Resistencia de contacto | — | ≤ 1,1 × junta de cobre de referencia |
| Aumento de temperatura | K | ≤ 45 K a corriente nominal |
| Resistencia a cortocircuitos | ka | Según los requisitos del sistema |
| Tratamiento superficial | — | Estañado lateral de cobre opcional; lado de aluminio desnudo |
| Protección | — | Interior/exterior |
| Estándares | — | IEC 61238-1, GB/T 14315, DL/T 759 |
| Embalaje | — | Cartón, caja de madera, palet |
Nota: Las dimensiones, las clasificaciones actuales y los detalles de la interfaz están personalizados. Confirme con dibujos o muestras antes de realizar el pedido.
Transición entre cable de aluminio y barra colectora de cobre.
Terminales de transformadores, aparamentas y equipos de control.
Conexiones de líneas aéreas exteriores
Conexiones de barras y equipos de subestación.
Inversores de energía renovable, almacenamiento de baterías y convertidores de potencia
Distribución de energía industrial y conexiones de motores.
Zonas donde se deben unir conductores de cobre y aluminio sin contacto directo

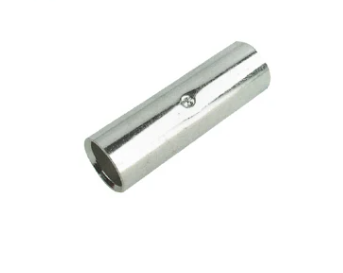

País de origen: China (continente)
Tipo: enlace bimetal
Aplicación: energía, conector de cable
Género: otro
Nombre: conector de cable
Material: E-CU; Al-99.6%
Tratamiento de superficie: brillante
Color: plata, personalizado
Certificado: CE ROHS ISO9001
Característica: instalación simple, uso seguro, barato
Código HS: 8536909000
OEM: proporcionado
