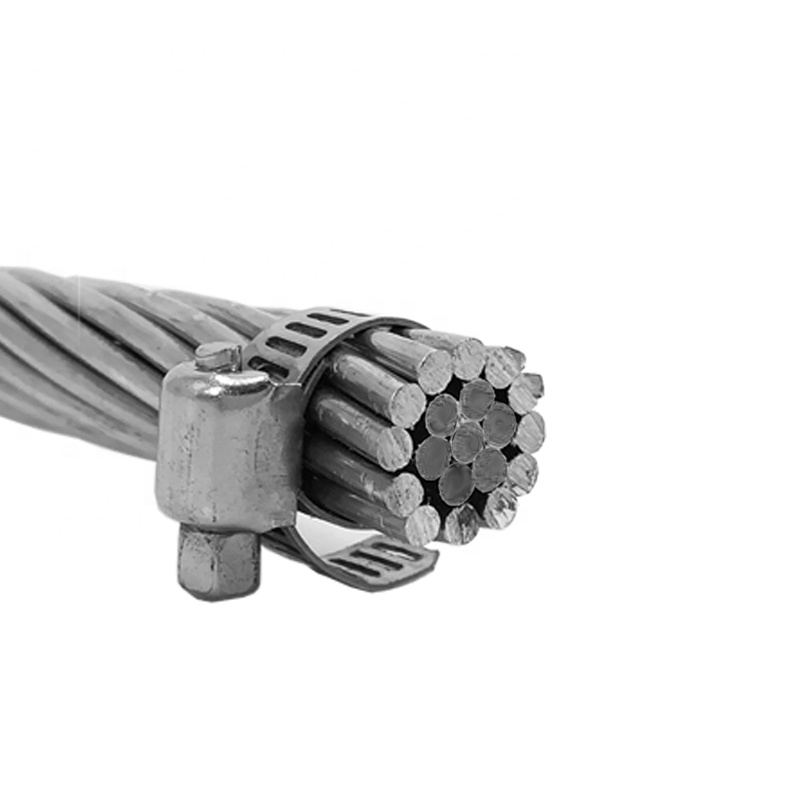

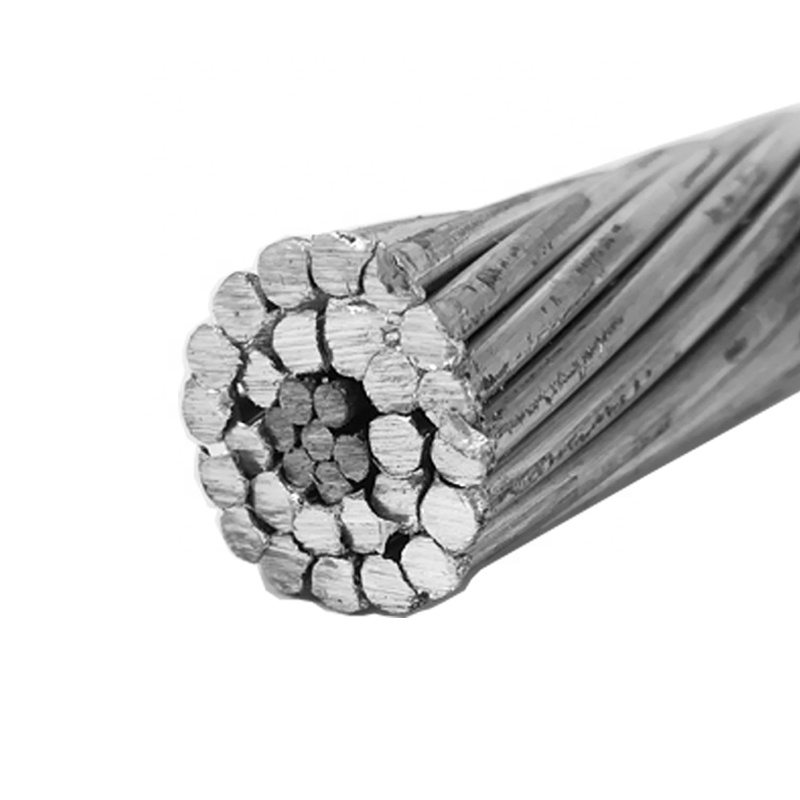

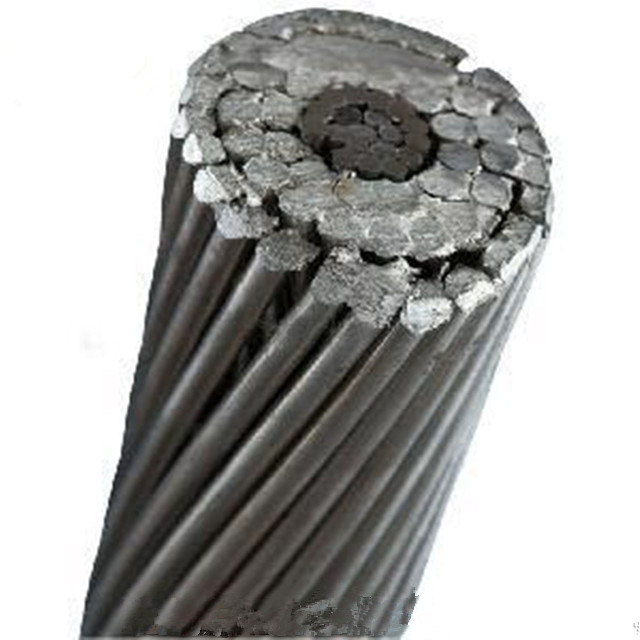

El núcleo de acero de alta resistencia de ACSR (acero conductor de aluminio reforzado) proporciona una resistencia a la tracción excepcional, lo que permite tramos más largos entre torres de transmisión, generalmente de 400 a 600 metros en muchas aplicaciones, e incluso más en diseños especializados.
Esta capacidad de extensión ofrece varios beneficios clave:
Reduce el número de estructuras de soporte (torres, postes) necesarias por kilómetro
Reduce los costos de instalación (menos cimientos, menos hardware)
Disminuye los gastos de mantenimiento a largo plazo.
Minimiza los requisitos de adquisición de terrenos y derechos de vía.
A pesar de su alta resistencia, la capa exterior de aluminio mantiene el conductor más liviano que los cables equivalentes de solo acero, lo que lo convierte en:
Más fácil de manejar durante la instalación
Menos exigente con los equipos de elevación y tensión.
Más rentable para transportar a sitios remotos
Aplicaciones típicas para luces largas:
Cruces de ríos y tramos de valles
Terreno montañoso
Electrificación rural y remota
Líneas de transmisión que cruzan carreteras o vías férreas.
Los hilos de aluminio de alta pureza (normalmente de grado 1350 o 1370) garantizan:
Baja resistencia eléctrica: minimiza las pérdidas de energía (pérdidas I²R) en largas distancias
Entrega de energía eficiente: adecuada para líneas de transmisión de alto voltaje, generalmente de 66 kV y superiores
Ampacidad estable: capacidad de transporte de corriente predecible en condiciones operativas estándar
Si bien ACSR no es tan conductor como el cobre puro (aproximadamente 61% IACS para aluminio frente a 100% IACS para cobre), la relación costo-rendimiento hace que ACSR sea la opción preferida para:
Transmisión de energía a granel a larga distancia
Líneas aéreas de alta tensión (AT y EHV)
Interconexión de redes eléctricas y subestaciones.
Evacuación de energías renovables (parques eólicos y solares)
Comparación de conductividad:
| Conductividad del material | (% IACS) | Costo relativo |
|---|---|---|
| Cobre | 100% | Muy alto |
| Aluminio (grado CE) | 61–63% | Bajo |
| ACSR (porción de aluminio) | 61–63% | Muy bajo |
La capa exterior de aluminio forma naturalmente una película protectora de óxido (Al₂O₃) cuando se expone al aire, protegiendo al conductor de:
Degradación ambiental (humedad, lluvia, contaminantes industriales)
Ataque químico (lluvia ácida, niebla salina, emisiones industriales)
Corrosión galvánica entre componentes de aluminio y acero.
Además, las variantes modernas de ACSR utilizan:
Núcleos de acero galvanizado (recubrimiento de zinc Clase A, B o C)
Núcleos de acero revestidos de aluminio (acero aluminizado para máxima protección contra la corrosión)
Núcleos infundidos con grasa o con corrosión inhibida para entornos costeros o de alta humedad
Estas características hacen que ACSR sea adecuado para:
Líneas de transmisión costeras (alta exposición a la sal)
Zonas industriales (plantas químicas, refinerías)
Regiones de alta humedad (climas tropicales y subtropicales)
Ambientes contaminados (polvo pesado, humo o productos químicos agrícolas)
En comparación con los conductores totalmente de aluminio (AAC) o cobre, ACSR ofrece importantes ahorros de costos para aplicaciones de alta tensión porque:
El núcleo de acero reduce la cantidad de costoso aluminio necesario.
Menor coste de materia prima (el acero es mucho más barato que el aluminio o el cobre)
Costos estructurales reducidos (peso más liviano que el cobre, se necesitan menos torres)
Esto hace que ACSR sea la opción económica para:
Proyectos de electrificación rural (largas distancias, presupuestos limitados)
Ampliación y refuerzo de la red (mejora de los corredores existentes)
Proyectos de energías renovables (sistemas de colectores de parques eólicos y solares)
Interconexiones de transmisión transfronterizas
Comparación de costes por kilómetro (valores relativos):
| Tipo de conductor | Costo del material Costo | de instalación | Costo total |
|---|---|---|---|
| ACSR | Bajo | Bajo | Más bajo |
| AAC | Medio | Bajo | Medio |
| AAAC | Medio | Medio | Medio-alto |
| Cobre | Muy alto | Alto (pesado) | Muy alto |
El núcleo de acero ayuda a mantener un comportamiento consistente de hundimiento bajo diferentes temperaturas:
Evita la caída excesiva en verano (alta temperatura ambiente + alta carga de corriente)
Evita sobretensiones en invierno (contracción por baja temperatura)
Reduce el galope dinámico (oscilación inducida por el viento)
Esto garantiza un funcionamiento fiable de la red en climas con cambios estacionales severos, que incluyen:
Regiones desérticas (calor extremo durante el día)
Climas continentales (veranos calurosos, inviernos fríos)
Zonas montañosas (amplias oscilaciones de temperatura entre el día y la noche)
Características de tensión de hundimiento:
ACSR exhibe menor hundimiento que AAC a la misma tensión y temperatura
Las propiedades de autoamortiguación reducen la fatiga por vibración.
Comportamiento de fluencia predecible durante la vida útil del conductor.
ACSR funciona bien en una amplia gama de entornos de instalación debido a su equilibrio entre fuerza, peso y resistencia a la corrosión:
| Medio ambiente | ACSR Idoneidad | Ventaja clave |
|---|---|---|
| Terrenos montañosos | Excelente | Luces largas, alta resistencia |
| Regiones costeras | Bueno (con protección contra la corrosión) | Revestimiento de aluminio o grasa |
| Redes eléctricas urbanas | Bien | Diseño compacto, fácil manejo |
| Zonas desérticas | Excelente | Resistencia a los rayos UV, estabilidad térmica. |
| Zonas industriales | Bueno (con revestimientos especiales) | Opciones resistentes a la corrosión |
| Líneas de gran altitud | Excelente | Peso ligero y baja carga de hielo. |
Recubrimientos y tratamientos especiales:
Núcleos infundidos con grasa: previene la corrosión entre los hilos de aluminio y acero.
Aleaciones resistentes a la intemperie: aleaciones de aluminio mejoradas para entornos extremos
Acabado de superficie no especular: reduce el deslumbramiento en áreas residenciales y de aviación
| Tipo de conductor | Resistencia | Conductividad | Peso | Costo | Aplicación típica |
|---|---|---|---|---|---|
| ACSR | Alto (núcleo de acero) | Moderado (61% SIGC) | Medio | Bajo | Transmisión HV/EHV de larga distancia |
| AAAC (toda la aleación de aluminio) | Medio | Alto (61% SIGC) | Luz | Alto | Distribución rural, zonas costeras |
| ACAR (núcleo de aluminio) | Medio | Alto (61% SIGC) | Medio | Alto | Transmisión de servicio liviano |
| AAC (todo aluminio) | Bajo | Alto (61% SIGC) | Luz | Medio | Luces cortas, distribución urbana. |
| Cobre | Bajo | Muy alto (100% IACS) | Pesado | Muy alto | Aplicaciones especiales (subestaciones, subterráneas) |
| ACSS (Soporte de acero conductor de aluminio) | Muy alto | Moderado (Al recocido) | Medio | Medio | Aplicaciones de alta temperatura y bajo hundimiento |
| Designación | Tipo de núcleo de acero | Protección contra la corrosión | Uso típico |
|---|---|---|---|
| ACSR (estándar) | Acero galvanizado (Clase A) | Recubrimiento de zinc estándar | Propósito general, áreas secas |
| ACSR (Clase B/C) | Recubrimiento galvanizado más pesado | Protección mejorada del zinc | Áreas húmedas o ligeramente corrosivas |
| ACSR/AW | Núcleo de acero revestido de aluminio | Máxima protección contra la corrosión | Contaminación costera, marina, industrial. |
| ACSR/GS | Núcleo de acero infundido con grasa | Prevención de corrosión interna | Líneas de larga duración y alta confiabilidad |

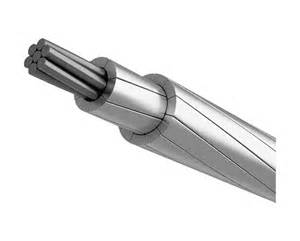

| ACSR/TW | Diseño de alambre trapezoidal | Igual que el estándar | Mayor área de aluminio, menores pérdidas |
| Código del conductor | Área de aluminio (mm²) | Área de acero (mm²) | Área total (mm²) | Clasificación de corriente (A) | Aplicación típica |
|---|---|---|---|---|---|
| Perro | 100 | 14 | 114 | 300–350 | Distribución, 33kV |
| Mapache | 150 | 21 | 171 | 400–450 | Subtransmisión, 66kV |
| Alce | 300 | 42 | 342 | 600–700 | Transmisión de alta tensión, 110 kV |
| Cebra | 400 | 56 | 456 | 700–850 | Transmisión de alta tensión, 132 kV |
| Bersfort | 500 | 70 | 570 | 850-1000 | Transmisión EHV, 220kV+ |
Las clasificaciones actuales son aproximadas y dependen de la temperatura ambiente, la velocidad del viento y la radiación solar.
Utilice agarres de tracción o remates de compresión para cordones de aluminio.
No sobretensiones: sigue las tablas de tensión de hundimiento proporcionadas por el fabricante.
Evite daños a las hebras de aluminio: utilice pivotes y rodillos de tracción
Utilice abrazaderas de suspensión, remates y amortiguadores de vibraciones compatibles con ACSR
Evite la corrosión galvánica: utilice herrajes de aluminio o de aleación de aluminio siempre que sea posible.
Se recomiendan barras de armadura para tramos propensos a vibraciones.
Inspección visual periódica para detectar hilos rotos, corrosión o daños.
Imágenes térmicas para detectar puntos calientes (conexiones sueltas, hilos dañados)
Monitoreo de corrosión en áreas costeras o industriales.
Reciclable: tanto el aluminio como el acero son 100% reciclables
Menor huella de carbono en comparación con los conductores de cobre.
Uso reducido del suelo: tramos más largos significan menos torres y menos perturbaciones ambientales
Impacto visual mínimo: conductores más pequeños que los diseños de cobre equivalentes.
