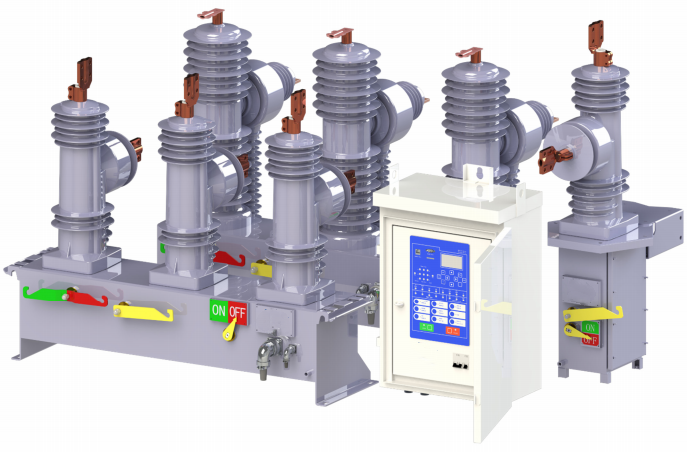

MV recloser de aspiradora al aire libre
Recloser simple y trifásico
Hasta 38 kV, 25 ka y 1250 A para al aire libre
Instalación de soporte de poste o subestación
Confiabilidad y protección contra sobrecorriente
Cumplir con los estándares IEC/ANSI
Proporcionado fabricación personalizada
Soluciones completas para diseño, ensamblaje, prueba ...
Solución responsable de seguridad y confiabilidad
Oferta de amplia gama, negocios fáciles e instalación conveniente
Entorno de servicio
Temperatura del aire:
Humedad:
Sobre el nivel del mar:
Temperatura máxima: +85 ℃;
Temperatura mínima: -45 ℃
Humedad promedio mensual 95%;
Humedad promedio diaria 90%.
Altitud de instalación máxima: 2500m o más.
Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc. No hay batido violento frecuente
1. El recloser de una sola fase solo es adecuada para el actuador magnético
Nota: 2. El actuador magnético no se puede cerrar manualmente si es necesario, agregue 'C'
3. El poste de goma de silicona no se puede llenar con gas
N | Artículo | Unidad | Datos | ||||
1 | Voltaje máximo nominal | KV | 15 | 27 | 38 | ||
2 | Corriente máxima nominal | A | 400/630/800/1250 | ||||
3 | Frecuencia nominal | Hz | 50/60 | ||||
4 | Corriente de ruptura de cortocircuito nominal | ka | 12.5/16/20/25* | ||||
5 | Valor máximo nominal resistir la corriente | ka | 31.5/40/50/63* | ||||
6 | Frecuencia de potencia de 1 minuto nominal voltaje de soporte (seco/húmedo) | KV | E | 28/36 | 60 | 70 | |
F | 36/50 | 65 | 85 | ||||
G | 45/55 | 70 | 90 | ||||
7 | Voltaje del impulso del rayo nominal | KV | E | 95 | 125 | 170 | |
F | 110 | 140 | 185 | ||||
G | 120 | 150 | 195 | ||||
8 | Secuencia de operación | s | N | C-0.3-Co-180-Co | |||
M | C-0.5-Co-2-Co-5-Co | ||||||
9 | Vida mecánica | n | N | 10000 | |||
M | 30000 | ||||||
10 | Fuente de alimentación y voltaje de operación | V | 110/220, personalizado | ||||
11 | Relación del transformador actual | A | 400/1, personalizado | ||||
12 | Número de sensores de voltaje | n | E | ≤3 | |||
F | ≤6 | ||||||
13 | Horario de apertura | EM | N | ≤50 | |||
M | ≤30 | ||||||
14 | Tiempo de cierre | EM | N | ≤60 | |||
M | ≤40 | ||||||
15 | Distancia mínima de arrastre | mm/kV | 31, nivel 4 | ||||
16 | Distancia mínima entre fases | mm | 360 | 380 | 435 | ||
17 | Transformador potencial | V | 110/220, personalizado | ||||
18 | Longitud del cable | m | 6, 8, 12, personalizado | ||||
19 | Abrazadera | E | Nema de 2 hoyos | ||||
F | Nema de 4 hoyos | ||||||
20 | Arrestado | n | ≤6 | ||||
21 | Tipo de montaje | Columna simple / doble | |||||
N | Artículo | Unidad | Datos | |||
1 | Voltaje máximo nominal | KV | 8.6 | 15.6 | 21.9 | |
2 | Corriente máxima nominal | A | 400/630/800/1250 | |||
3 | Frecuencia nominal | Hz | 50/60 | |||
4 | Corriente de ruptura de cortocircuito nominal | ka | 12.5/16/20/25* | |||
5 | Valor máximo nominal resistir la corriente | ka | 31.5/40/50/63* | |||
6 | Frecuencia de potencia de 1 minuto nominal voltaje de soporte (seco/húmedo) | KV | E | 28/36 | 60 | 70 |
F | 36/50 | 65 | 85 | |||
G | 45/55 | 70 | 90 | |||
7 | Voltaje del impulso del rayo nominal | KV | E | 95 | 125 | 170 |
F | 110 | 140 | 185 | |||
G | 120 | 150 | 195 | |||
8 | Secuencia de operación | s | M | C-0.5-Co-2-Co-5-Co | ||
9 | Vida mecánica | n | M | 30000 | ||
10 | Fuente de alimentación y voltaje de operación | V | 110/220, personalizado | |||
11 | Relación del transformador actual | A | 400/1, personalizado | |||
12 | Número de sensores de voltaje | n | E | ≤1 | ||
F | ≤2 | |||||
13 | Horario de apertura | EM | M | ≤20 | ||
14 | Tiempo de cierre | EM | M | ≤30 | ||
15 | Distancia mínima de arrastre | mm/kV | 31, nivel 4 | |||
17 | Transformador potencial | V | 110/220, personalizado | |||
18 | Longitud del cable | m | 6, 8, 12, personalizado | |||
19 | Abrazadera | E | Nema de 2 hoyos | |||
F | Nema de 4 hoyos | |||||
20 | Arrestado | n | ≤2 | |||
21 | Tipo de montaje | Columna simple / doble | ||||
22 | Combinación de 3 fases | proporcionar | ||||

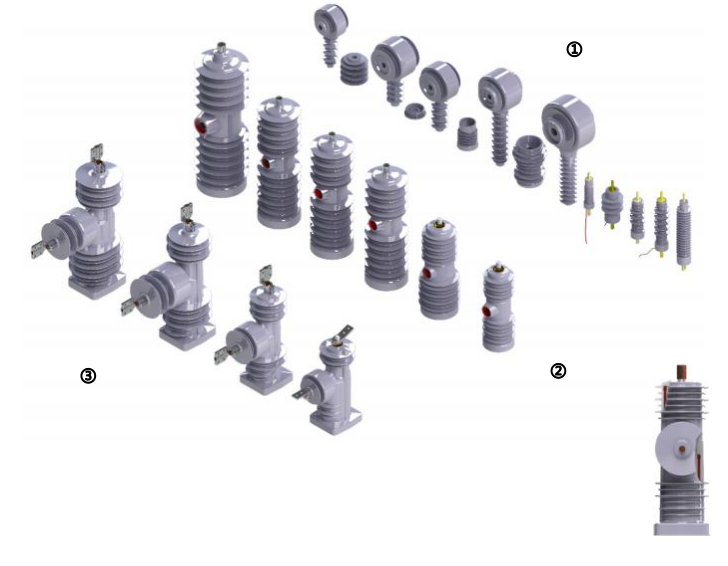

Polo de resina epoxi:
Adoptar la tecnología APG,
Aumento de todo el aislamiento y el rendimiento de la intemperie
El terminal de ingresos primacios se conecta directamente al interruptor Reducir la potencia perdida
Diseño integrado fácil para el control y el mantenimiento de la calidad
Está equipado con dos sensores de voltaje, uno para medir el voltaje del lado entrante y otro para medir el voltaje del lado saliente.
Polo de goma de silicona:
Polo combinado, colocación más flexible, económica.
Diseño modular externo,
El inserto interruptor de vacío del recloser en un polo sólido de resina epoxi y recubierto externo con un material estable y alto confiable:
Caucho de silicona de fluorocarbono (γ -trifluoro propil metil polisiloxano)
Con excelente aislamiento eléctrico, resistencia a la intemperie, ozono, inercia biológica,
CT, VS, KKG, polo de tensión aislada (ultra alta precisión)
CT: Precisión: ± 0.5% Ratio: 200/400/800 -1 Capacidad: 1.5VA/2.5VA/5VA VS: Conexión de cable de 4 -conductores blindado, precisión: ± 1%, relación: 1000/1 Polo de tensión aislado: AFRP y ALLAY DE TITANIO

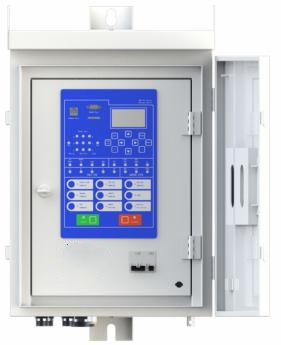

Controlador

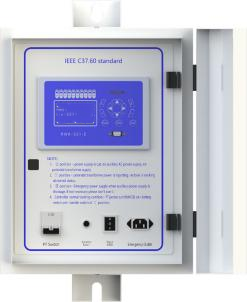

Controlador insignia Controlador económico
Con protección y lógicas de relé opcionales para la elección del usuario:
+Protección instantánea sobre cutre.
+Tiempo sobre la protección de la corriente
+Secuencia negativa sobre protección de corriente.
+Protección direccional sobre la corriente (*).
+Protección por más de voltaje./Protección de voltaje.
+Curvas de relé de protección programable Total 10 Curvas NOS ANSI/IEC.
+Protección de recogida de carga fría TCC +etiqueta de línea directa
+Protección de la Tierra EF/SEF +CO -ordinación de secuencia de zona
+Se pueden personalizar más funciones de retransmisión.
Con protocolos de comunicación opcionales y puerto de E/S para elección del usuario:
Puertos Rs -232 y Rs -485 de soporte.
Soporte de protocolo de comunicación DNP3.0 (*).
El protocolo de comunicación Modbus es opcional (*).
IEC 60870 -5 -101 Soporte de protocolo de comunicación.
IEC 60870 -5 -104 Soporte de protocolo de comunicación. (*).
El recloser puede comunicarse a través del módem GPRS (o GSM) con inglés o idioma especificado (*). Con funciones opcionales para el usuario.
Corrientes nominal, corriente de fase del sistema.
Voltajes nominal, voltaje de fase del sistema y voltaje secundario de alimentación de bajo voltaje. Frecuencia, potencia (kWh), potencia reactiva (kV arh), factor de potencia.
Con intervalo de reclusión opcional para el pre -Programa del usuario:
Tiempos de recolección de soporte de ajuste.
Soporte de ajuste de tiempo muerto.
Con la función de grabación de eventos:
SOE 10000 Registro de operaciones.
Registro de fallas y registro de operación normal.
Nota: (*) Media debe personalizar por el fabricante si es necesario.

MV recloser de aspiradora al aire libre
Recloser simple y trifásico
Hasta 38 kV, 25 ka y 1250 A para al aire libre
Instalación de soporte de poste o subestación
Confiabilidad y protección contra sobrecorriente
Cumplir con los estándares IEC/ANSI
Proporcionado fabricación personalizada
Soluciones completas para diseño, ensamblaje, prueba ...
Solución responsable de seguridad y confiabilidad
Oferta de amplia gama, negocios fáciles e instalación conveniente
Entorno de servicio
Temperatura del aire:
Humedad:
Sobre el nivel del mar:
Temperatura máxima: +85 ℃;
Temperatura mínima: -45 ℃
Humedad promedio mensual 95%;
Humedad promedio diaria 90%.
Altitud de instalación máxima: 2500m o más.
Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc. No hay batido violento frecuente
1. El recloser de una sola fase solo es adecuada para el actuador magnético
Nota: 2. El actuador magnético no se puede cerrar manualmente si es necesario, agregue 'C'
3. El poste de goma de silicona no se puede llenar con gas
N | Artículo | Unidad | Datos | ||||
1 | Voltaje máximo nominal | KV | 15 | 27 | 38 | ||
2 | Corriente máxima nominal | A | 400/630/800/1250 | ||||
3 | Frecuencia nominal | Hz | 50/60 | ||||
4 | Corriente de ruptura de cortocircuito nominal | ka | 12.5/16/20/25* | ||||
5 | Valor máximo nominal resistir la corriente | ka | 31.5/40/50/63* | ||||
6 | Frecuencia de potencia de 1 minuto nominal voltaje de soporte (seco/húmedo) | KV | E | 28/36 | 60 | 70 | |
F | 36/50 | 65 | 85 | ||||
G | 45/55 | 70 | 90 | ||||
7 | Voltaje del impulso del rayo nominal | KV | E | 95 | 125 | 170 | |
F | 110 | 140 | 185 | ||||
G | 120 | 150 | 195 | ||||
8 | Secuencia de operación | s | N | C-0.3-Co-180-Co | |||
M | C-0.5-Co-2-Co-5-Co | ||||||
9 | Vida mecánica | n | N | 10000 | |||
M | 30000 | ||||||
10 | Fuente de alimentación y voltaje de operación | V | 110/220, personalizado | ||||
11 | Relación del transformador actual | A | 400/1, personalizado | ||||
12 | Número de sensores de voltaje | n | E | ≤3 | |||
F | ≤6 | ||||||
13 | Horario de apertura | EM | N | ≤50 | |||
M | ≤30 | ||||||
14 | Tiempo de cierre | EM | N | ≤60 | |||
M | ≤40 | ||||||
15 | Distancia mínima de arrastre | mm/kV | 31, nivel 4 | ||||
16 | Distancia mínima entre fases | mm | 360 | 380 | 435 | ||
17 | Transformador potencial | V | 110/220, personalizado | ||||
18 | Longitud del cable | m | 6, 8, 12, personalizado | ||||
19 | Abrazadera | E | Nema de 2 hoyos | ||||
F | Nema de 4 hoyos | ||||||
20 | Arrestado | n | ≤6 | ||||
21 | Tipo de montaje | Columna simple / doble | |||||
N | Artículo | Unidad | Datos | |||
1 | Voltaje máximo nominal | KV | 8.6 | 15.6 | 21.9 | |
2 | Corriente máxima nominal | A | 400/630/800/1250 | |||
3 | Frecuencia nominal | Hz | 50/60 | |||
4 | Corriente de ruptura de cortocircuito nominal | ka | 12.5/16/20/25* | |||
5 | Valor máximo nominal resistir la corriente | ka | 31.5/40/50/63* | |||
6 | Frecuencia de potencia de 1 minuto nominal voltaje de soporte (seco/húmedo) | KV | E | 28/36 | 60 | 70 |
F | 36/50 | 65 | 85 | |||
G | 45/55 | 70 | 90 | |||
7 | Voltaje del impulso del rayo nominal | KV | E | 95 | 125 | 170 |
F | 110 | 140 | 185 | |||
G | 120 | 150 | 195 | |||
8 | Secuencia de operación | s | M | C-0.5-Co-2-Co-5-Co | ||
9 | Vida mecánica | n | M | 30000 | ||
10 | Fuente de alimentación y voltaje de operación | V | 110/220, personalizado | |||
11 | Relación del transformador actual | A | 400/1, personalizado | |||
12 | Número de sensores de voltaje | n | E | ≤1 | ||
F | ≤2 | |||||
13 | Horario de apertura | EM | M | ≤20 | ||
14 | Tiempo de cierre | EM | M | ≤30 | ||
15 | Distancia mínima de arrastre | mm/kV | 31, nivel 4 | |||
17 | Transformador potencial | V | 110/220, personalizado | |||
18 | Longitud del cable | m | 6, 8, 12, personalizado | |||
19 | Abrazadera | E | Nema de 2 hoyos | |||
F | Nema de 4 hoyos | |||||
20 | Arrestado | n | ≤2 | |||
21 | Tipo de montaje | Columna simple / doble | ||||
22 | Combinación de 3 fases | proporcionar | ||||
Polo de resina epoxi:
Adoptar la tecnología APG,
Aumento de todo el aislamiento y el rendimiento de la intemperie
El terminal de ingresos primacios se conecta directamente al interruptor Reducir la potencia perdida
Diseño integrado fácil para el control y el mantenimiento de la calidad
Está equipado con dos sensores de voltaje, uno para medir el voltaje del lado entrante y otro para medir el voltaje del lado saliente.
Polo de goma de silicona:
Polo combinado, colocación más flexible, económica.
Diseño modular externo,
El inserto interruptor de vacío del recloser en un polo sólido de resina epoxi y recubierto externo con un material estable y alto confiable:
Caucho de silicona de fluorocarbono (γ -trifluoro propil metil polisiloxano)
Con excelente aislamiento eléctrico, resistencia a la intemperie, ozono, inercia biológica,
CT, VS, KKG, polo de tensión aislada (ultra alta precisión)
CT: Precisión: ± 0.5% Ratio: 200/400/800 -1 Capacidad: 1.5VA/2.5VA/5VA VS: Conexión de cable de 4 -conductores blindado, precisión: ± 1%, relación: 1000/1 Polo de tensión aislado: AFRP y ALLAY DE TITANIO
Controlador
Controlador insignia Controlador económico
Con protección y lógicas de relé opcionales para la elección del usuario:
+Protección instantánea sobre cutre.
+Tiempo sobre la protección de la corriente
+Secuencia negativa sobre protección de corriente.
+Protección direccional sobre la corriente (*).
+Protección por más de voltaje./Protección de voltaje.
+Curvas de relé de protección programable Total 10 Curvas NOS ANSI/IEC.
+Protección de recogida de carga fría TCC +etiqueta de línea directa
+Protección de la Tierra EF/SEF +CO -ordinación de secuencia de zona
+Se pueden personalizar más funciones de retransmisión.
Con protocolos de comunicación opcionales y puerto de E/S para elección del usuario:
Puertos Rs -232 y Rs -485 de soporte.
Soporte de protocolo de comunicación DNP3.0 (*).
El protocolo de comunicación Modbus es opcional (*).
IEC 60870 -5 -101 Soporte de protocolo de comunicación.
IEC 60870 -5 -104 Soporte de protocolo de comunicación. (*).
El recloser puede comunicarse a través del módem GPRS (o GSM) con inglés o idioma especificado (*). Con funciones opcionales para el usuario.
Corrientes nominal, corriente de fase del sistema.
Voltajes nominal, voltaje de fase del sistema y voltaje secundario de alimentación de bajo voltaje. Frecuencia, potencia (kWh), potencia reactiva (kV arh), factor de potencia.
Con intervalo de reclusión opcional para el pre -Programa del usuario:
Tiempos de recolección de soporte de ajuste.
Soporte de ajuste de tiempo muerto.
Con la función de grabación de eventos:
SOE 10000 Registro de operaciones.
Registro de fallas y registro de operación normal.
Nota: (*) Media debe personalizar por el fabricante si es necesario.
