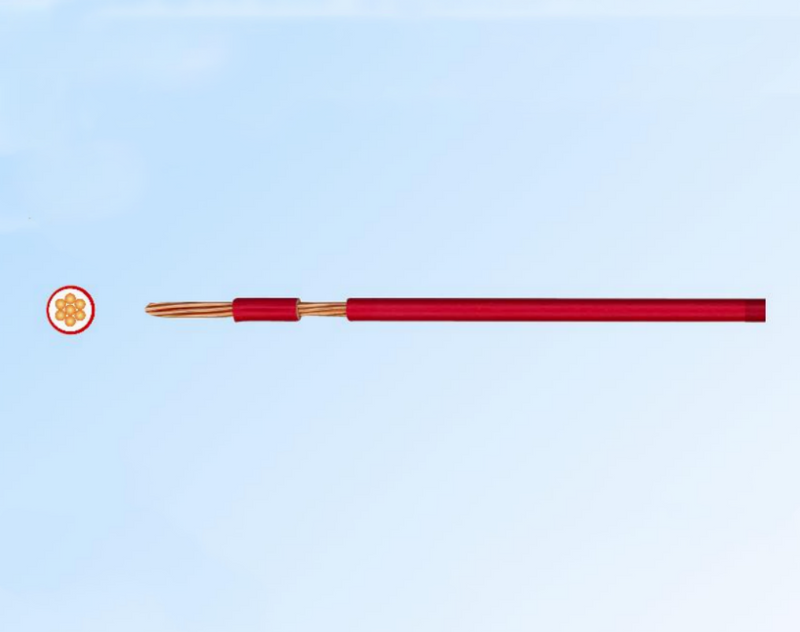

H07V-R
Código de 450/750V
: HO7V-R, NYA
Estándar: IEC.227, BS 6004.VDE: 0281
Construcción: conductor de cobre de 1 racha
Aislamiento de 2 PVC
Aplicación: Preferiblemente para la instalación en interiores, en conductos de cables y en plantas industriales o estaciones de conmutación,
Instalación subterránea.
Datos técnicos: Máx. Temperatura de operación 70 ℃
Temperatura corta del ciruit 160 ℃
Nominal Cruz Sección | Número y diámetro. de cables | Grosor del aislamiento | Diámetro general medio | Conductor DC resistencia a 20 ℃ | Aprox. Total Peso | Max. Actual Cariñoso Capacidad a 30 ℃ | ||
mm² | No. × mm | mm | mínimo | máximo | Q/KM | Kg/km | Pipa | Aire a |
1.5 | 7 × 0.51 | 0.7 | 2.7 | 3.3 | 12.1 | 22.0 | 16 | 25 |
2.5 | 7 × 0.66 | 0.8 | 3.3 | 4.0 | 7.41 | 36.0 | 20 | 34 |
4 | 7 × 0.83 | 0.8 | 3.8 | 4.6 | 4.61 | 52.0 | 26 | 45 |
6 | 7 × 1.02 | 0.8 | 4.3 | 5.2 | 3.08 | 74.0 | 35 | 57 |
10 | 7 × 1.32 | 1.0 | 5.6 | 6.7 | 1.83 | 110 | 46 | 75 |
16 | 7 × 1.68 | 1.0 | 6.4 | 7.8 | 1.15 | 170 | 62 | 100 |
25 | 7 × 2.20 | 1.2 | 8.1 | 9.7 | 0.727 | 265 | 82 | 130 |
35 | 7 × 2.55 | 1.2 | 9.0 | 10.9 | 0.524 | 360 | 100 | 160 |
50 | 7 × 3.00 | 1.4 | 10.6 | 12.8 | 0.387 | 501 | 120 | 200 |
