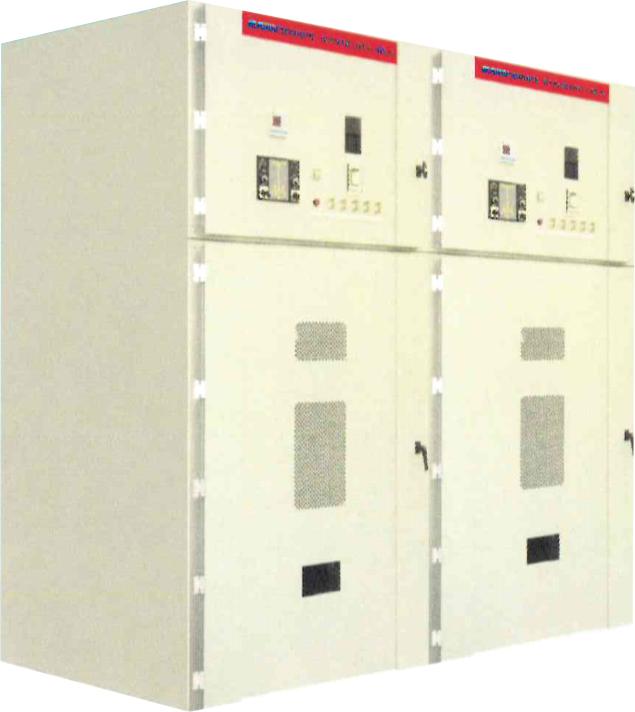

El tipo de interruptores Kyn61-40.5 Tipo de extracción de AC con encierro de metal con acceso metálico está diseñado para su uso en sistemas de potencia de AC 50Hz trifásicos con un voltaje nominal de 40.5kV. Esta tabla de interruptores se utiliza principalmente para recibir y distribuir energía eléctrica en los sistemas de transformación y distribución de energía a través de centrales eléctricas, subestaciones, empresas industriales y mineras y edificios de gran altura. También proporciona funcionalidades de control, protección y monitoreo de circuitos. Diseñado para cumplir con los requisitos de IEC 60298 , GB3906 , DL404 , y otros estándares internacionales, incorpora características avanzadas como cinco protecciones para una mayor seguridad y confiabilidad.
Modelo Kyn61-40.5 Tipo de extracción de AC Metal-SwitchGear es aplicable a AC 5Hz trifásico, 40.5kV Single Bus y System de energía eléctrica de buses de buses. Se utiliza principalmente para aceptar la energía eléctrica de la energía eléctrica en la transformación de energía y la distribución de la planta de energía, la subestación, la entrada industrial y minera de la construcción de alta risura, también podría controlar, proteger y monitorear los requisitos de la Circuito de I EC 60298, GB3906.DL404, etc. estándares, y tiene una función perfecta de cinco provenciones.
Alta confiabilidad : diseñado para cumplir con los estrictos estándares operativos y de seguridad para sistemas críticos de distribución y transformación de energía.
Aplicaciones versátiles : adecuado para su uso en centrales eléctricas, subestaciones, complejos industriales y edificios de gran altura.
Protección avanzada : ofrece cinco funciones de protección para garantizar una operación segura y estable.
Cumplimiento : Cumple con estándares internacionales como IEC 60298 y GB3906.
Alta resistencia a aislamiento : capacidades de aislamiento superior para soportar sobretensiones de alto voltaje y garantizar la longevidad del equipo.
Parámetros técnicos
Voltag nominal | 40.5kv | |
Frecuencia nominal | 50Hz | |
Bus con calificación CurrentFormain | 1250,1600 ater2000a | |
Autobús CurrentForBranch con calificación | 630 ,1250 ,1600A | |
| Nivel de aislamiento nominal | Fase a la fasephase a Eart | Fractura de aislamiento primario |
| 1min | 95 kV | 115kV |
Voltaje de soporte de impulso de rayo (valor máximo) | 215kV | 185kV |
Circuito de control auxiliar 1min | 2000v | |
Corriente de ruptura de cortocircuito nominal | 25, 31.5ka | |
Corriente de cierre de cortocircuito nominal (valor máximo) | 63, 80ka | |
Corriente de tiempo de menor tiempo con calificación de tiempo (4s) | 25, 31.5ka | |
| Valor máximo nominal resistir la corriente | 63, 80ka | |
Circuito de control de voltaje de control | DC110、220, AC110、220V | |
Dimensiones externas (WXDXH) | 1400x2800 (3000) x2600 mm | |
| Grado de protección | ||
Carcasa de la clase de protección | IP4X | |
Cuando el compartimento. Dirección de la cámara de interruptor de circuito ISO pened | IP2X | |
Esta aparición está equipada con cinco funciones de protección esenciales, lo que garantiza la máxima seguridad tanto para el equipo como para el personal:
Protección contra sobrecorriente : previene el daño de las corrientes excesivas.
Protección de fallas de la Tierra : detecta y aísla rápidamente las fallas de tierra.
Protección de cortocircuito : ofrece protección contra eventos de cortocircuito, manteniendo la integridad del sistema.
Protección de sobretensión : salvaguarde el equipo contra picos de voltaje dañinos.
Protección de enclavamiento mecánico : garantiza un funcionamiento seguro y evita acciones de conmutación incorrectas.
Seguridad mejorada : equipado con cinco mecanismos de protección, proporcionando protección completa tanto para el equipo como para el sistema de energía.
Durabilidad : construido con materiales de alta calidad, ofreciendo una larga vida útil y un mantenimiento mínimo.
Opciones personalizables : configuraciones flexibles para diversas necesidades operativas.
Diseño compacto : diseño de espacio eficiente para facilitar la instalación e integración en los sistemas existentes.
Cumplimiento de estándares globales : se ajusta a los estándares internacionales que garantizan un alto rendimiento y confiabilidad.
