| Cantidad: | |
|---|---|

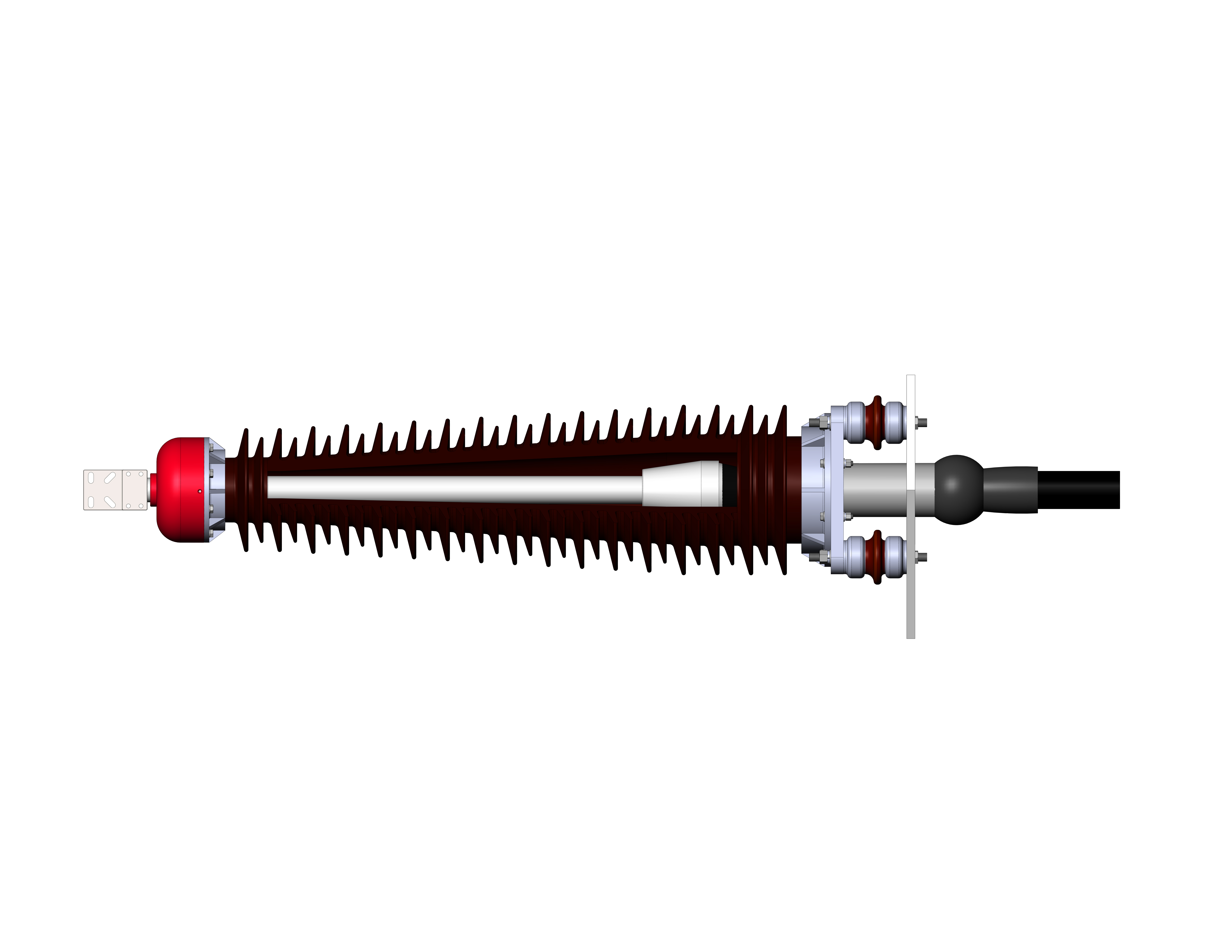

4. Poliisobutileno 5. Buje de porcelana 6. Cono de estrés 7. Placa fija 8. Aislador de soporte 9. Tubo de cola 10. Cable de cable |
| S ize mm | 48/66kV | 64/110kV | 80/138kV | 127/220kv |
| H | 1270 | 1500 | 1750 | 2500 |
| A | 1510 | 1935 | 2085 | 3100 |
| B | 1925 | 2155 | 2400 | 3600 |
| C | 450 | 450 | 450 | 650 |
| D | 200 | 200 | 200 | 300 |
| E | Φ22 | Φ22 | Φ22 | Φ32 |
| Distancia de arrastre | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| No. | Nombre de prueba | Código |
| 1 | Prueba de rutina | R |
| 2 | Prueba de muestreo | S |
| 3 | Prueba | T |
| 4 | Prueba -previa a la identificación | P |
| 5 | Prueba adicional | A |
| Artículo | 66kV | 110kV | 220kV |
| Descarga parcial | 72kV , descarga parcial no más que los elementos realizados previamente | 96 kV , descarga parcial no más que los elementos realizados previamente | Descarga parcial de 190kV , no más que los artículos realizados previamente |
| Voltaje de soporte de frecuencia de potencia | 120kV/30 minutos (cuerpo principal de la articulación 60 minutos , sin flashover sin descomposición) | 160kV/30 minutos (cuerpo principal de la articulación 60 minutos , sin flashover sin descomposición) | 318kV/30 minutos (cuerpo principal de la articulación 60 minutos , sin flashover sin descomposición) |
| Prueba de sello | 0.25 ± 0.01MPA/1H para accesorios de sellado, buje de porcelana, buje compuesto, sin fuga | ||
| 0.6 ~ 0.7MPA/1H para el buje epoxi, sin fugas | |||
| Prueba de apariencia | Sin daño, sin grietas y otros defectos que afectan la calidad y la apariencia | ||
Tipo de producto/gama de aplicaciones
*Características del producto

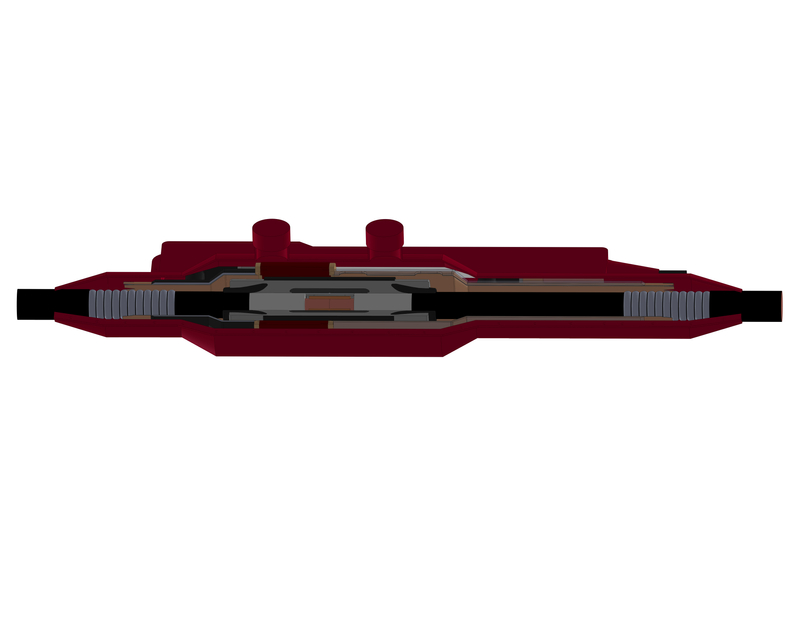

El kit de unión de cable de alto voltaje de alta calidad de 110kV de alta calidad está diseñado para una conexión segura y confiable de cables de alto voltaje. Este kit está diseñado para proporcionar sellado y aislamiento duradero y de alto rendimiento para las juntas de cables en los sistemas de transmisión y distribución de energía. Asegura un rendimiento eléctrico óptimo, minimizando el tiempo de inactividad y maximizando la seguridad tanto para aplicaciones al aire libre como en interiores.
Características clave
Capacidad de alto voltaje
Clasificado para 110 kV, proporcionando un excelente aislamiento y rendimiento eléctrico para aplicaciones de alto voltaje.
Adecuado para cables de un solo núcleo y tres núcleos.
Material de aislamiento avanzado
Utiliza materiales de alta calidad como polietileno reticulado (XLPE) y caucho de silicona para un aislamiento eléctrico superior.
Asegura una pérdida mínima y protección máxima de las fallas eléctricas.
Tecnología de sellado confiable
El kit incluye componentes de shrink de calor y shrink en frío para proporcionar sellos apretados contra la humedad, la suciedad y otros contaminantes.
Protección contra la fuga eléctrica y el daño ambiental.
Instalación fácil
Los componentes prefabricados hacen que la instalación sea rápida y directa, lo que reduce la necesidad de herramientas especializadas o tiempo de inactividad largo.
Se incluyen instrucciones detalladas para una configuración eficiente, asegurando conexiones seguras en un tiempo mínimo.
Durabilidad y resistencia al clima
Resistir las condiciones climáticas duras como la exposición a los rayos UV, las temperaturas extremas y la alta humedad.
Diseñado para instalaciones interiores y exteriores, ofreciendo un rendimiento a largo plazo en infraestructura crítica.
Aplicaciones
Sistemas de transmisión de potencia
ideales para vincular cables de voltaje medio a alto en redes eléctricas, asegurando una transferencia de energía perfecta sin comprometer la seguridad.
Proyectos de energía renovable
utilizados en plantas de energía eólica, solar e hidroeléctrica para crear juntas de cables robustas y seguras, contribuyendo a la eficiencia energética y la confiabilidad del sistema.
Substaciones y redes industriales
adecuadas para entornos industriales, subestaciones y redes de distribución eléctrica que exigen juntas de cables de alta calidad resistentes a fallas.
Las redes de telecomunicaciones y datos
proporcionan sellado y aislamiento de alto rendimiento para cables de alto voltaje en la infraestructura de telecomunicaciones.
Ventajas del kit de 110 kV recto a través de un kit de articulación
Seguridad mejorada
Ofrece un excelente aislamiento eléctrico para prevenir fallas y reducir el riesgo de riesgos eléctricos.
Reduce la posibilidad de incendios eléctricos o daños en el equipo causado por juntas defectuosas.
Rendimiento duradero
Diseñado para durar décadas, incluso en los entornos más exigentes.
Minimiza la necesidad de mantenimiento o reparaciones frecuentes, contribuyendo a ahorros de costos a largo plazo.
Rentable
Reduce el tiempo de inactividad operativo durante la instalación y el mantenimiento, reduciendo los costos de mano de obra.
La naturaleza duradera del kit garantiza menos reemplazos y reparaciones con el tiempo.
¿Por qué elegir el kit de junta de cable de alto voltaje de 110 kV?
Este kit de unión de cable de alto voltaje de alta calidad de 110 kV de alta calidad a través de la junta es la solución ideal para cualquier persona que busque asegurar, aislar y proteger las conexiones de cable de alto voltaje. Con su rendimiento confiable, protección duradera y un proceso de instalación fácil, asegura que su infraestructura eléctrica siga siendo segura y eficiente en los años venideros.
¡Contáctenos hoy para una solución personalizada adaptada a sus requisitos específicos de unión de cables!
