| Descripción | del parámetro |
|---|---|
| Código | ABC 0,6/1kV, NFA2X, AsXS(n), 1-AES |
| Sandards | HD 626 S1:1996 Parte 4 Sección F, PL WT92/K396, CSN 34761-4F |
| Propiedad clave | del material | del componente |
|---|---|---|

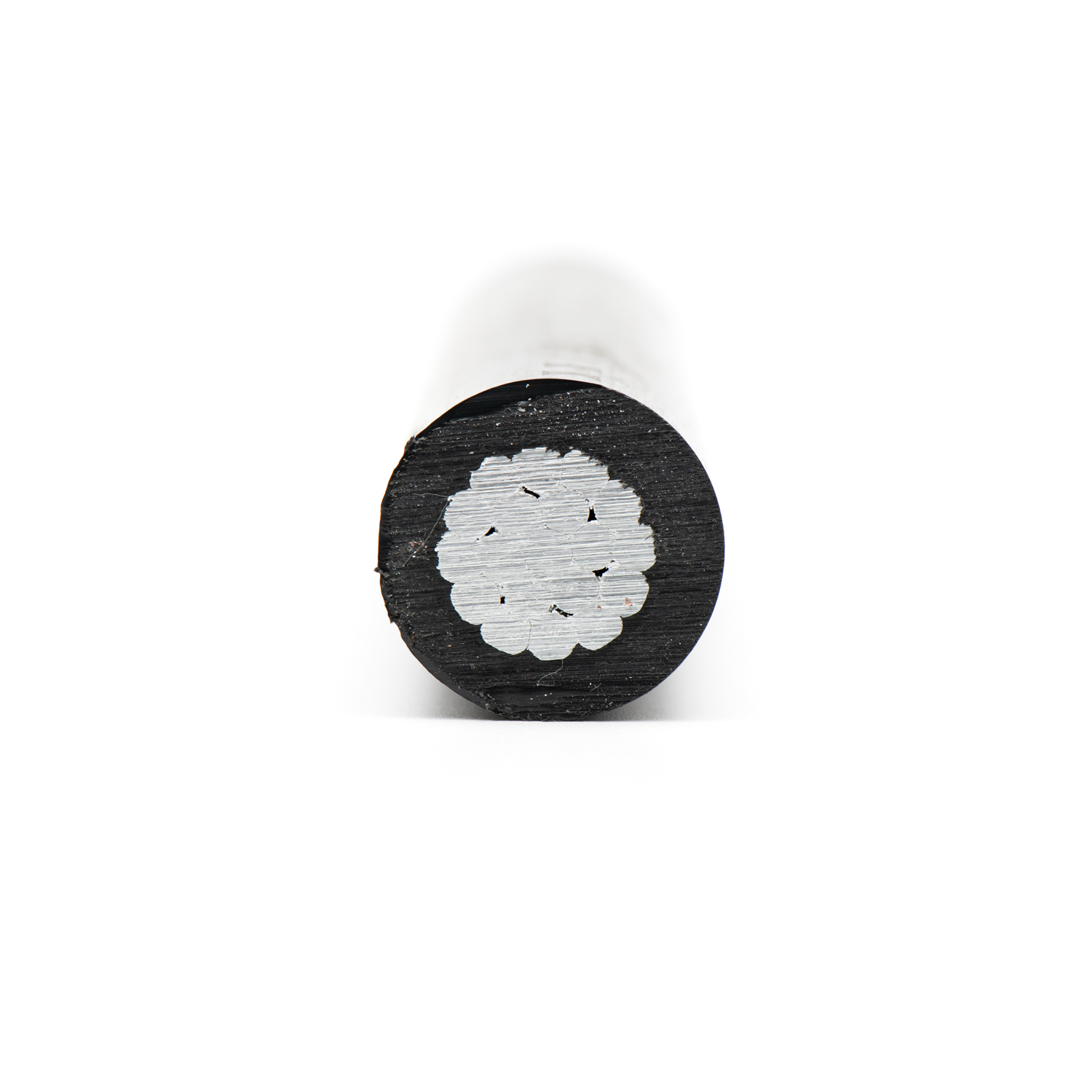

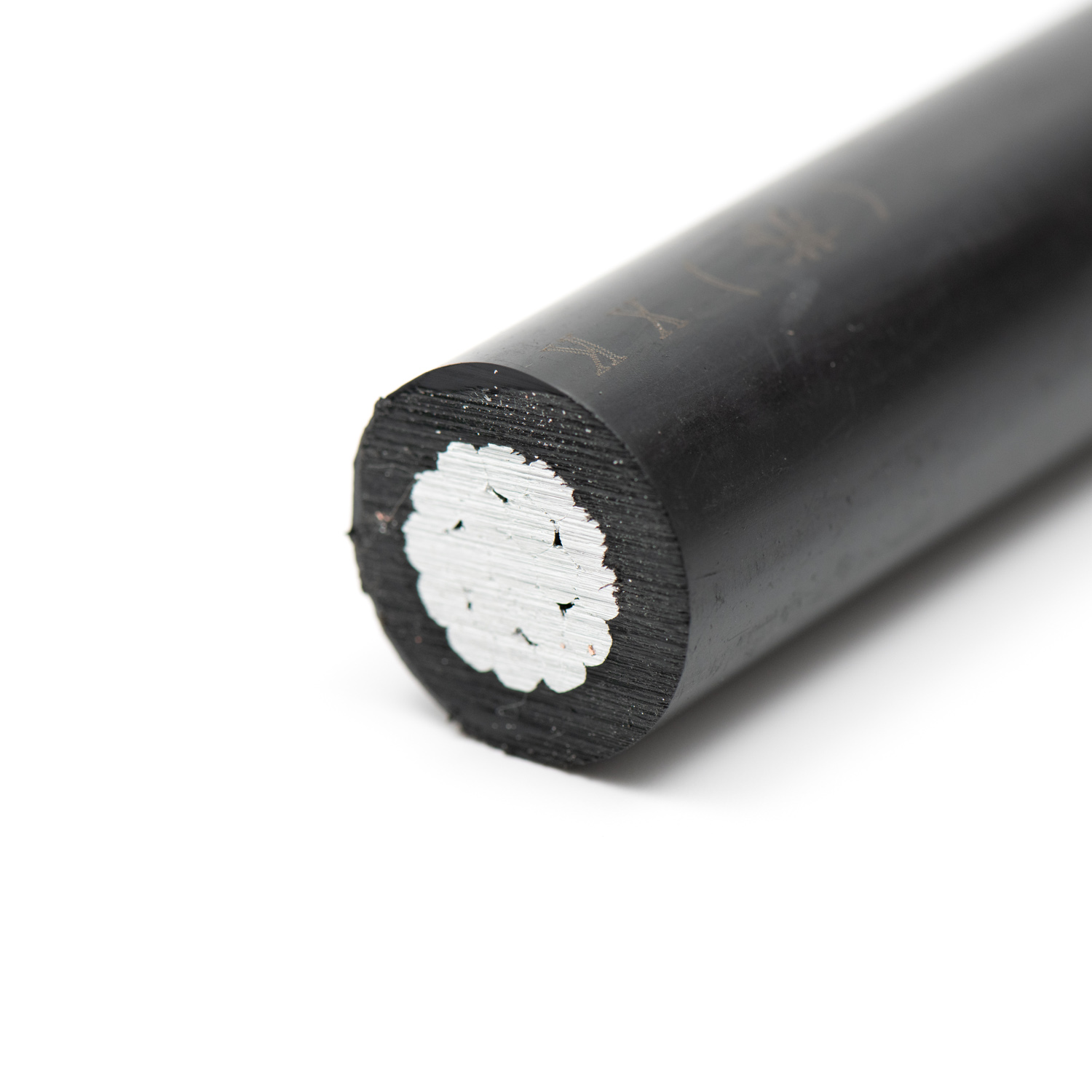

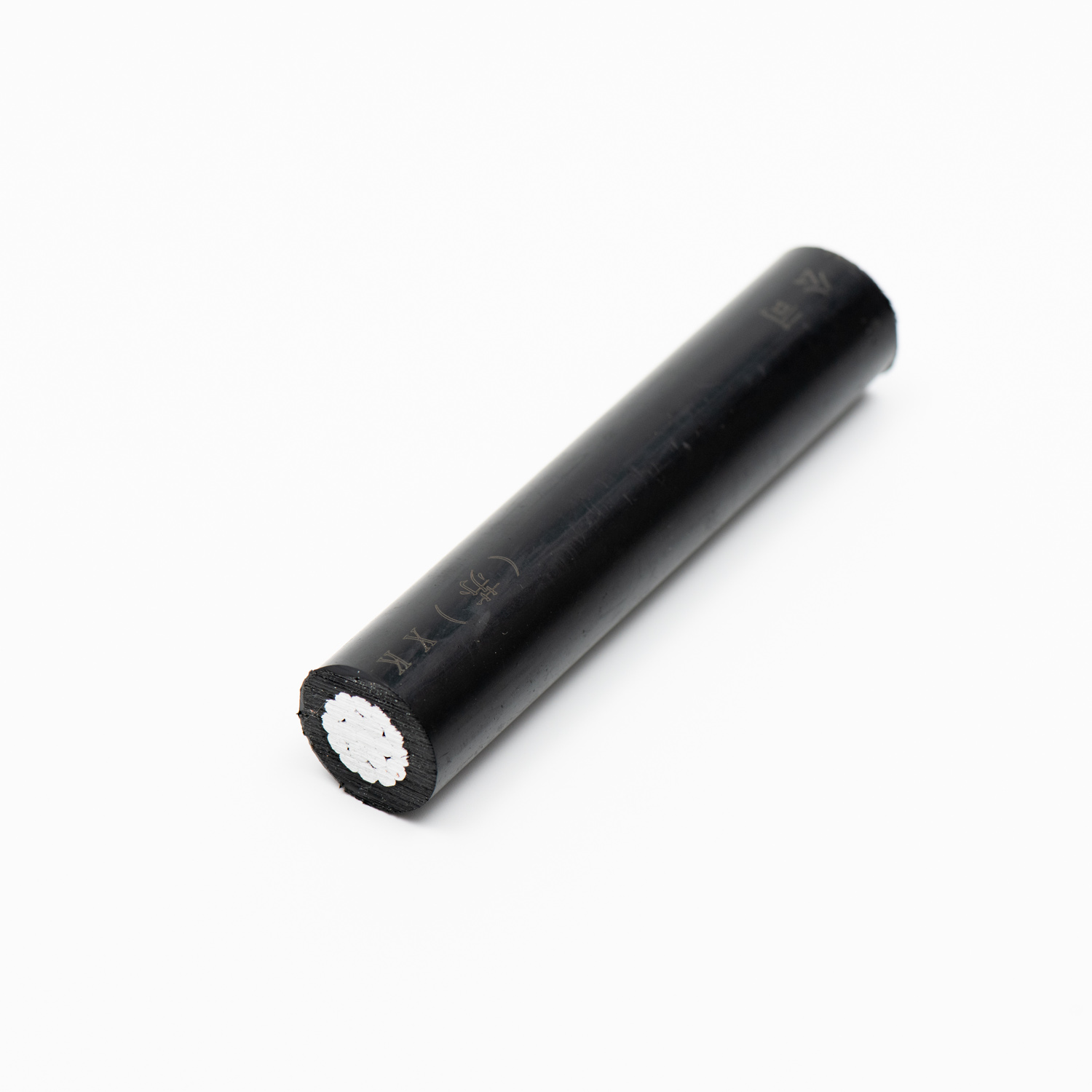

| Conductores de fase | Aluminio con aislamiento XLPE | Alta conductividad, peso ligero, resistente a los rayos UV. |
| Mensajero neutral | Aluminio con aislamiento XLPE | Neutro integrado para soporte mecánico y puesta a tierra. |
Los conductores agrupados aéreos (ABC) se utilizan para:
Redes tributarias de edificios de energía.
Redes internas de edificios de energía.
⚠️Importante: Estos cables no están permitidos enterrados, ni siquiera en conductos.
✅ Método de instalación: instalación aérea (únicamente)
| Descripción | de la característica |
|---|---|
| Voltaje nominal | 0,6/1kV |
| Aislamiento | XLPE – resistente a los rayos UV, resistente a la intemperie |
| Material conductor | Aluminio (fase y neutro) |
| Diseño incluido | Compacto, ahorra espacio y fácil de instalar |
| Compatible con HD 626 | Cumple con la norma europea para mazos de cables aéreos |
| Solicitud | Distribución aérea de energía para edificios y redes internas. |
| Valor | del parámetro |
|---|---|
| Voltaje nominal | 0,6/1kV |
| Material conductor | Aluminio |
| Material de aislamiento | XLPE (polietileno reticulado) |
| Número de núcleos | Según la configuración de AsXS(n) |
| Estándar | HD 626 T1:1996 |
| Instalación | Solo gastos generales (sin enterramiento directo, sin enterramiento por conducto) |
| Aplicación | sectorial |
|---|---|
| Edificios de energía | Redes tributarias, distribución interna de energía. |
| Instalaciones industriales | Suministro aéreo a edificios y equipos. |
| Complejos Comerciales | Distribución de energía aérea |
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | ||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | |||
16 | 4.6 | 5.1 | 1.2 | 1.00 | 7.8 | 2.60 | |
25 | 5.6 | 6.5 | 1.3 | 1.07 | 10.1 | 107 | 4.17 |
35 | 6.6 | 7.5 | 1.3 | 1.07 | 11.0 | 132 | 5.78 |
50 | 7.7 | 8.6 | 1.5 | 1.25 | 12.5 | 165 | 8.45 |
70 | 9.3 | 10.2 | 1.5 | 1.25 | 14.0 | 205 | 11.32 |
95 | 11.0 | 12.0 | 1.7 | 1.50 | 16.1 | 15.30 | |
120 | 12.5 | 13.5 | 1.8 | 1.60 | 17.6 | 20.00 | |
150 | 13.9 | 15.0 | 1.8 | 1.60 | 18.8 | 25.00 | |
* Definido para la temperatura ambiente de 35 ° ℃ y la temperatura máxima del conductor de 80 ° ℃.
Dimensiones de los conductos de mensajero neutral
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
* Definido para la temperatura ambiente de 35 ° ℃ y la temperatura máxima del conductor de 80 ° ℃.
Dimensiones de conductores de mensajeros neutrales
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
2 × 16 | 15 |
2 × 25 | 18 |
2 × 35 | 20 |
4 × 16 | 18 |
4 × 25 | 22 |
4 × 35 | 25 |
4 × 50 | 28 |
4 × 70 | 32 |
4 × 70+1 × 35 | 36 |
4 × 70+2 × 35 | 40 |
4 × 95 | 37 |
4 × 120 | 40 |
4 × 120+2 × 35 | 43 |
4 × 150 | 44 |
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 | |||
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
