Los supresores de sobretensiones de óxido de zinc representan un avance significativo en la tecnología de protección contra rayos. Su rendimiento superior, confiabilidad y bajos requisitos de mantenimiento los convierten en la opción preferida para los sistemas eléctricos modernos.
Al aprovechar las características no lineales de voltamperaje del óxido de zinc (ZnO), estos descargadores brindan una protección efectiva y eficiente contra sobretensiones, garantizando la seguridad y confiabilidad de las redes eléctricas y los equipos conectados.
| Tipo | Rango de voltaje |
|---|---|

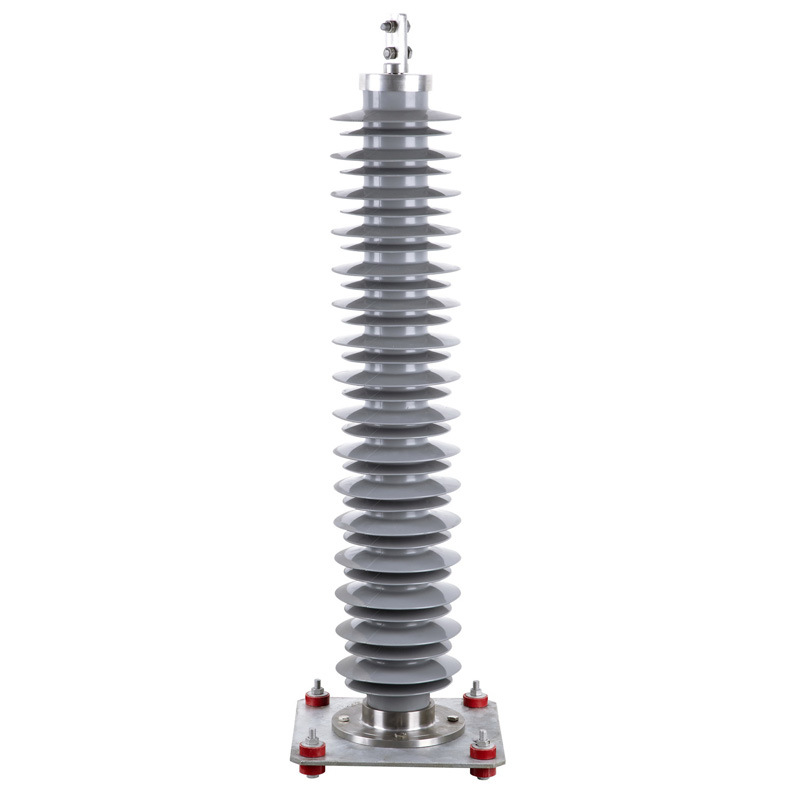

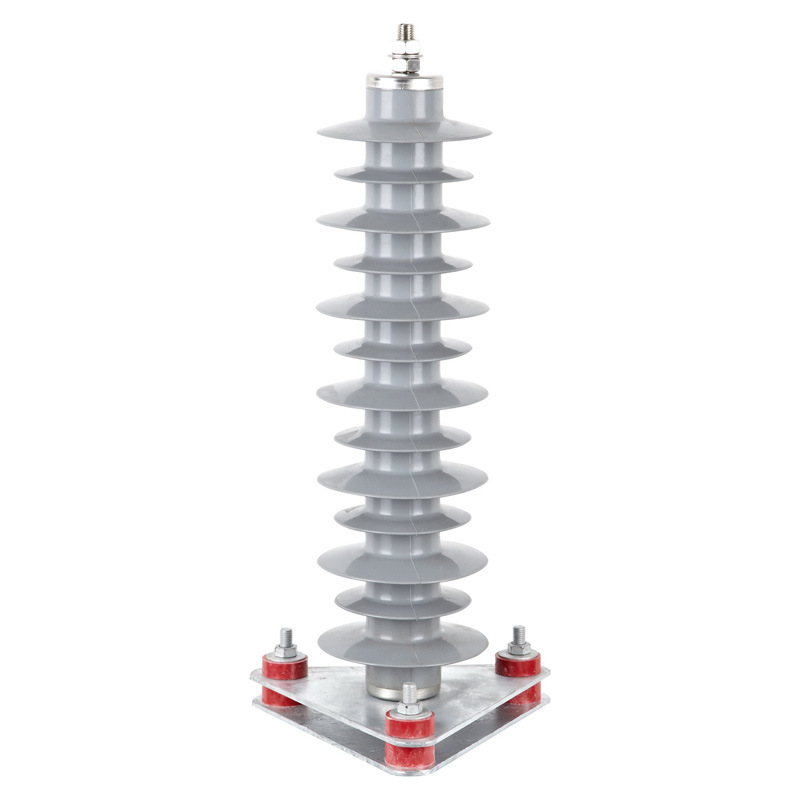

| Carcasa de porcelana | 0,22 kilovoltios – 500 kilovoltios |

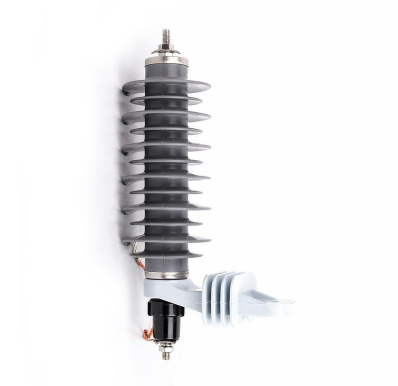

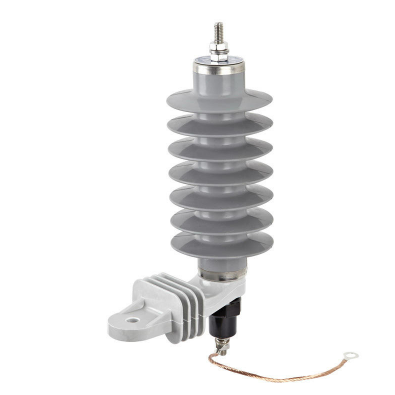

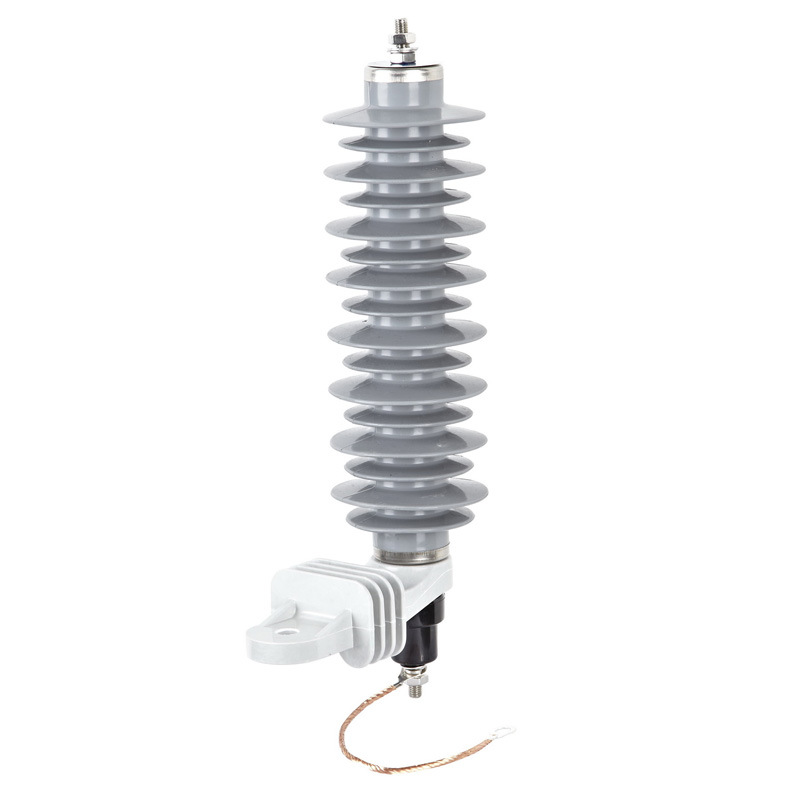

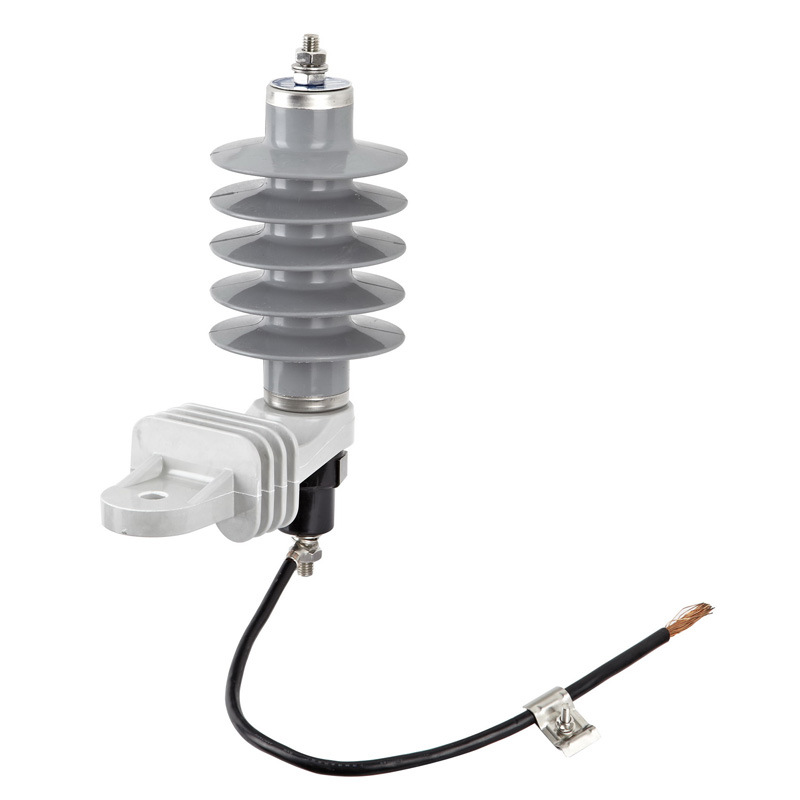

| Vivienda compuesta | 0,22 kilovoltios – 220 kilovoltios |
El disipador de sobretensiones está diseñado para un funcionamiento confiable en las siguientes condiciones ambientales y eléctricas:
| Valor | del parámetro |
|---|---|
| Temperatura del aire ambiente | –40°C a +40°C (climas extremadamente fríos y cálidos) |
| Altitud | ≤ 2000 m sobre el nivel del mar (más alto disponible bajo petición) |
| Frecuencia del sistema | 48 Hz – 62 Hz (cubre 50 Hz y 60 Hz en todo el mundo) |
| Voltaje de funcionamiento continuo (Uc) | No debe exceder la clasificación: evita el descontrol térmico |
| Condición sísmica | < 8 grados (escala MSK) |
| Velocidad máxima del viento | 35 m/s (apto para zonas costeras y abiertas) |
Estas condiciones de trabajo garantizan un rendimiento confiable en entornos hostiles como:
Desiertos
Regiones de gran altitud
Zonas costeras
Zonas industriales
Proporciona una excelente protección contra:
✅ Caídas de rayos (directos e indirectos)
✅ Sobretensiones de conmutación
✅ Sobretensiones temporales (TOV)
✅ Sobretensiones transitorias (eliminación de fallos, conmutación de baterías de condensadores)
Beneficios:
Limita las sobretensiones a niveles seguros y amigables con el equipo
Previene daños al aislamiento, descargas disruptivas y fallas del equipo.
Alta capacidad de absorción de energía para múltiples condiciones de impacto.
Los descargadores de sobretensiones de óxido de zinc (ZnO) son significativamente más pequeños y livianos que los tradicionales de carburo de silicio (SiC) o los descargadores con espacios.
Ventajas:
Instalación más sencilla en espacios reducidos (subestaciones, sistemas montados en postes)
Carga estructural reducida en torres y soportes.
Manipulación y almacenamiento simplificados
Menores costos de envío y mano de obra de instalación.
Diseñado para soportar duras condiciones ambientales:
Fuerte contaminación industrial (plantas de cemento, acerías)
Niebla salina costera y alta humedad
Polvo, arena y contaminantes químicos.
Características de la vivienda:
Alta resistencia al seguimiento y a la erosión.
Hidrofobicidad superior (repelencia al agua)
Adecuado para entornos de clase de contaminación III y IV (IEC 60815)
Mínima degradación eléctrica y mecánica con el tiempo.
Bloques de varistores de ZnO de alta calidad
Estructura interna herméticamente sellada (carcasas de porcelana)
Los materiales poliméricos avanzados de la carcasa resisten los rayos UV y el envejecimiento.
A diferencia de los descargadores tradicionales con espacios, los descargadores de sobretensiones de ZnO funcionan sin descargadores de chispas.
Elimina:
Desalineación o contaminación del chispero
Erosión o falla de la brecha con el tiempo
Aumento de los niveles de voltaje de protección debido a la degradación del espacio
Resultados en: Menores requisitos de mantenimiento y mayor confiabilidad.
Contador de descargas para monitoreo de eventos de sobretensión
Medidor de corriente de fuga para evaluación de condición en línea
Base aislada para requisitos de montaje especiales
Diferentes materiales de carcasa: porcelana, caucho de silicona o epoxi cicloalifático
Protege transformadores, aisladores, interruptores y otros equipos de línea contra sobretensiones inducidas por rayos y sobretensiones de conmutación. Adecuado tanto para construcciones con postes de madera como con torres de acero.
Protege la infraestructura crítica de la subestación, incluyendo:
Transformadores de potencia
Disyuntores
Seccionadores
Barras colectivas
Transformadores de corriente y tensión.
Utilizado en parques solares y plantas de energía eólica para proteger:
Inversores
Transformadores
Aparejo
Sistemas de control y comunicación.
Garantiza la confiabilidad de los sistemas eléctricos en:
Fábricas y plantas de fabricación.
Centros de datos
hospitales
Aeropuertos
Centros comerciales y edificios comerciales.
Protege subestaciones de tracción, sistemas de catenaria aérea y equipos de señalización contra sobretensiones.
Adecuado para entornos hostiles, polvorientos y corrosivos donde la confiabilidad del equipo es fundamental.
| Valor | del parámetro |
|---|---|
| Clasificación de voltaje | 0,22 kV – 500 kV (porcelana) / 0,22 kV – 220 kV (compuesto) |
| Rango de temperatura ambiente | –40°C a +40°C |
| Altitud | ≤ 2000 m (mayor bajo pedido) |
| Frecuencia del sistema | 48 – 62Hz |
| Velocidad máxima del viento | 35m/s |
| Resistencia sísmica | < 8 grados MSK |
| Materiales de la vivienda | Porcelana / Caucho de silicona / Epoxi cicloalifático |
✅ Rango de tensión: 0,22 kV – 500 kV (porcelana) / 0,22 kV – 220 kV (compuesto)
✅ Amplio rango de temperatura: –40°C a +40°C
✅ Sin mantenimiento: sin explosores
✅ Excelente resistencia a la contaminación – clase de contaminación III/IV
✅ Ligero y compacto: instalación más sencilla, menor coste de envío
✅ Alta capacidad de absorción de energía – para múltiples condiciones de impacto
✅ Monitoreo opcional: contador de descarga, medidor de corriente de fuga
✅ Múltiples opciones de carcasa: porcelana, caucho de silicona, epoxi
Los pararrayos se embalan en cajas de madera resistentes con embalaje interior de plástico para proteger contra:
Impacto físico y aplastamiento durante el tránsito.
Entrada de humedad y humedad.
Polvo, niebla salina y otros contaminantes ambientales.
| Idoneidad | del método |
|---|---|
| Transporte marítimo | Estándar para grandes cantidades y artículos pesados |
| Transporte aéreo | Entregas urgentes o pedidos pequeños |
| Transporte terrestre | Entrega regional o transfronteriza |
Soluciones a medida basadas en:
Requisitos del cronograma de entrega del cliente
Regulaciones de importación/exportación del país de destino
Consideraciones especiales sobre manipulación o materiales peligrosos
Lista de embalaje
Factura comercial
Conocimiento de embarque / Guía aérea
Certificado de calidad / Informes de prueba (bajo petición)
P: ¿Qué es un supresor de sobretensiones de óxido de zinc?
R: Un descargador de sobretensiones de ZnO es un dispositivo de protección que utiliza las características no lineales de voltios-amperios del óxido de zinc para limitar las sobretensiones provocadas por rayos o sobretensiones por conmutación, protegiendo así los equipos eléctricos.
P: ¿Cuál es la diferencia entre los descargadores de sobretensiones de porcelana y compuestos?
R: Los descargadores de porcelana ofrecen una excelente resistencia mecánica y sellado hermético. Los pararrayos compuestos (caucho de silicona) son más livianos, ofrecen mejor resistencia a la contaminación y son más adecuados para ambientes altamente contaminados.
P: ¿Qué clasificaciones de voltaje están disponibles?
A: Porcelana: 0,22 kV – 500 kV. Compuesto: 0,22 kV – 220 kV.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: –40°C a +40°C, adecuado para climas extremadamente fríos y cálidos.
P: ¿Estos pararrayos no requieren mantenimiento?
R: Sí. Los supresores de sobretensiones de ZnO funcionan sin explosores, lo que elimina las fallas relacionadas con los espacios y reduce los requisitos de mantenimiento.
P: ¿Se pueden utilizar estos pararrayos en zonas costeras o industriales?
R: Sí. Presentan una excelente resistencia a la contaminación y son adecuados para entornos de contaminación de clase III y IV según IEC 60815.
P: ¿Qué funciones de monitoreo opcionales están disponibles?
R: Contador de descarga y medidor de corriente de fuga para evaluación de condición en línea.
P: ¿Cuál es la clasificación máxima de velocidad del viento?
A: 35 m/s, adecuado para instalaciones exteriores en regiones con fuertes vientos.
| Característica | Pararrayos contra sobretensiones de ZnO | Pararrayos con espacios tradicionales |
|---|---|---|
| Chispas | Ninguno – libre de mantenimiento | Requiere espacios – sujeto a erosión/contaminación |
| Tiempo de respuesta | Más rápido | Más lento |
| Nivel de protección | Más bajo (mejor protección) | Más alto |
| Tamaño y peso | Más pequeño y ligero | Más grande y más pesado |
| Desempeño de la contaminación | Excelente (vivienda compuesta) | Moderado |
| Estabilidad a largo plazo | Excelente | Se degrada con el tiempo |
