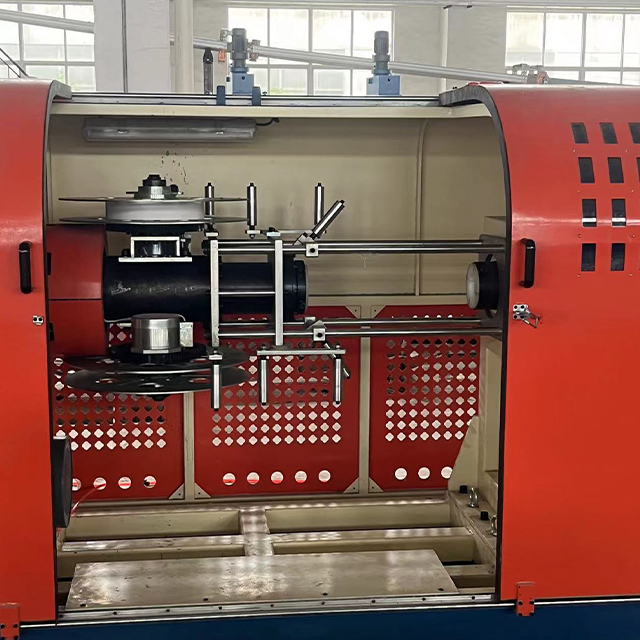

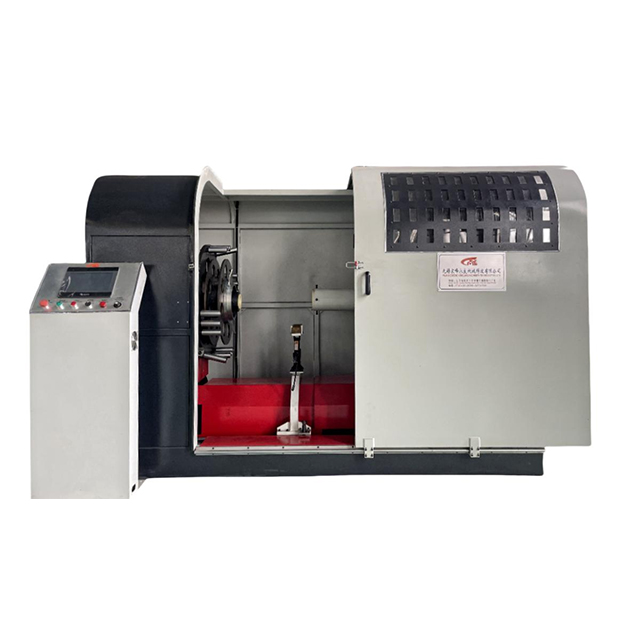

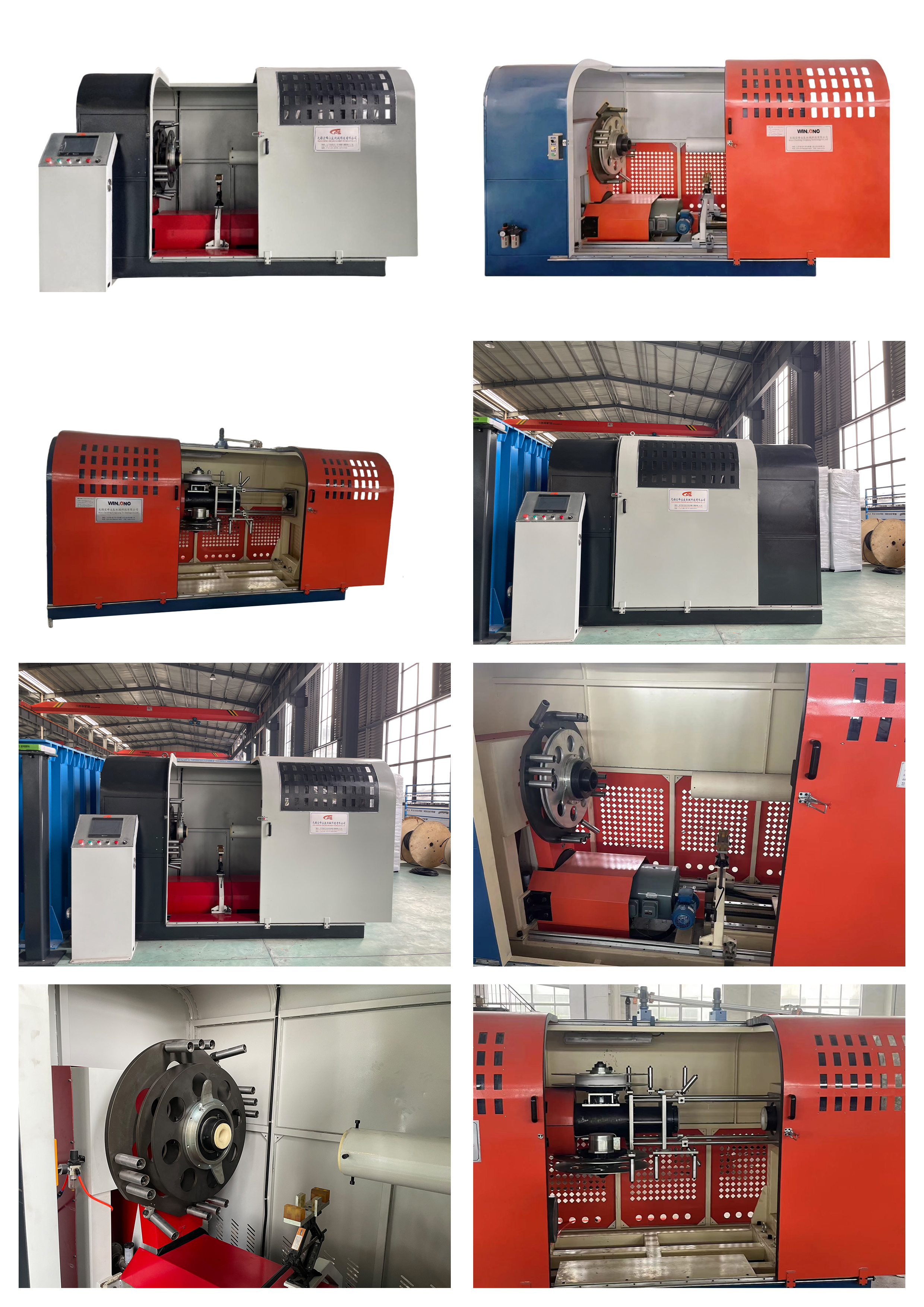

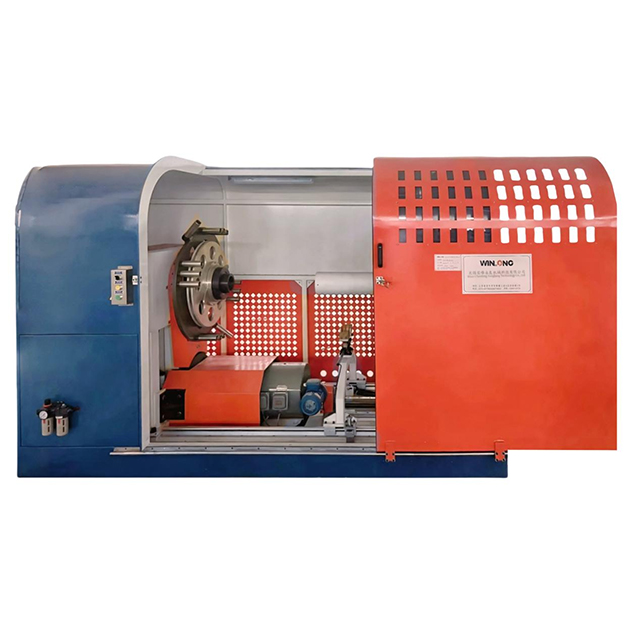

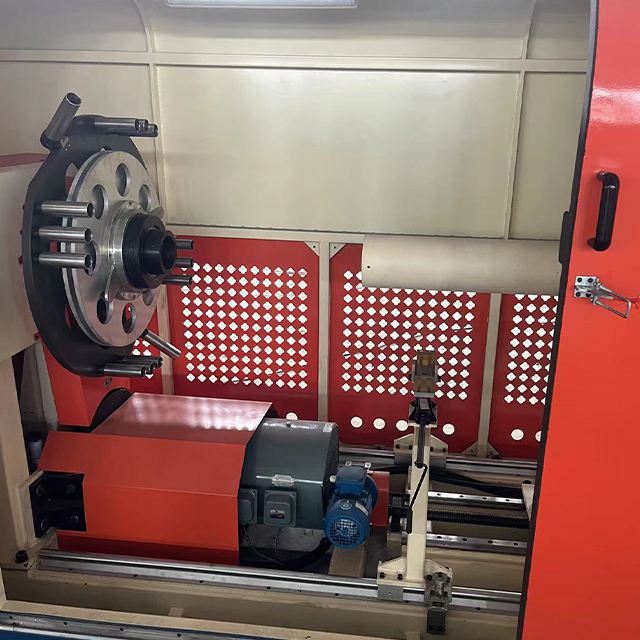

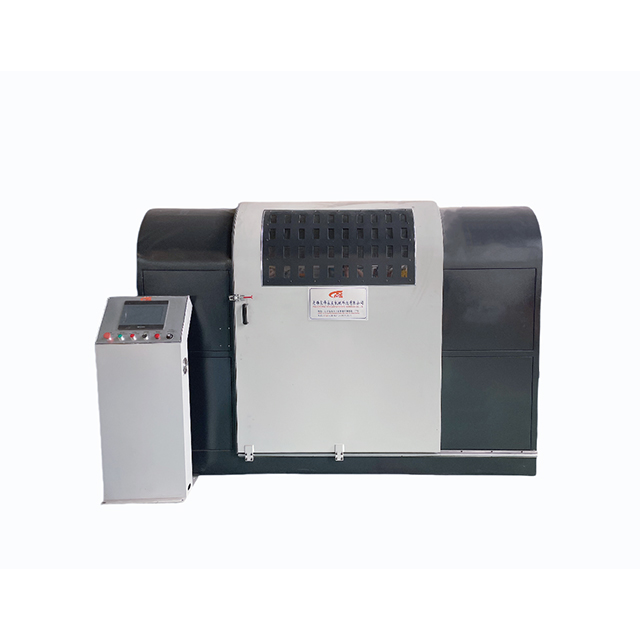

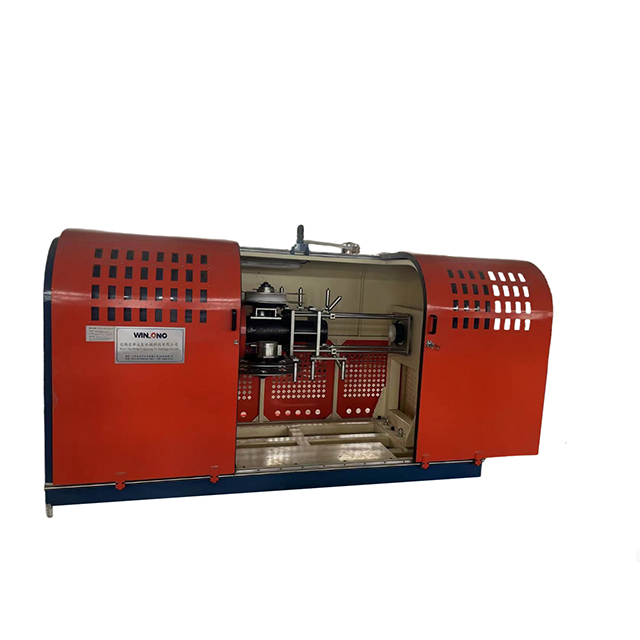

Máquina de blindaje de cinta de cobre de 1000 rpm de precisión para cables

Máquina de protección de cinta de cobre de precisión de 1000 RPM

Descripción general del producto

La máquina de blindaje de cinta de cobre de precisión de 1000 RPM surge como una solución transformadora para los fabricantes de cables que priorizan la protección EMI de alta frecuencia en sus productos. Este equipo de última generación automatiza la aplicación de cinta de cobre (disponible en espesores de 0,05 mm a 0,12 mm) sobre superficies de cables con precisión a nivel de micras, logrando una precisión de superposición de ±0,1 mm en toda la longitud del cable.

A diferencia de los métodos de blindaje manual que sufren de una cobertura inconsistente, esta máquina garantiza una continuidad del blindaje del 100%, un requisito crítico para mantener la integridad de la señal en cables de transmisión de alta velocidad de datos, que incluyen:

• Cables Ethernet (Cat6a, Cat7, Cat8)

• Cables coaxiales (RF, satélite, transmisión)

• Cables USB y HDMI

• Cables de bus de campo industriales (Profibus, DeviceNet, CAN bus)

• Cables para imágenes médicas (MRI, CT, ultrasonido)

Su construcción robusta y sus avanzados sistemas de control lo hacen adecuado tanto para:

• Producción de cables especiales en lotes pequeños (creación de prototipos, diseños personalizados)

• Operaciones de fabricación en masa a gran escala (producción continua y de gran volumen)

Características clave

Operación de alta velocidad

• Funciona a una velocidad máxima de 1000 RPM con una estabilidad de velocidad de ±1% mantenida por un sistema de servoaccionamiento de precisión.

• Aumenta el rendimiento de producción en un 40% en comparación con las máquinas de blindaje convencionales.

• Reduce los costos laborales hasta en un 60% mediante la automatización

• Permite un funcionamiento continuo las 24 horas del día, los 7 días de la semana con una mínima intervención del operador.

Control de superposición ajustable

• Incorpora un mecanismo de ajuste de superposición digital que mantiene una superposición del 5 % al 15 % (seleccionable por el usuario en incrementos del 1 %)

• Optimiza la eficacia del escudo, esencial para cumplir con los estándares de cumplimiento de EMI/RFI, tales como:

• CISPR 22 (Equipos de tecnología de la información)

• FCC Parte 15 (Radiadores no intencionales)

• IEC 61000-6 (compatibilidad electromagnética)

• MIL-STD-461 (Equipo militar)

Flexibilidad de materiales

• Admite cintas de cobre de hasta 40 mm de ancho

• Admite materiales de blindaje alternativos:

• cinta de aluminio

• Cinta de cobre estañado

• Cintas compuestas de aluminio revestidas de cobre

• Cinta de cobre plateada (para aplicaciones de alta frecuencia)

• Carretes de material de cambio rápido que reducen el tiempo de preparación a menos de 15 minutos

Componentes no magnéticos

• Utiliza rodillos de aleación no ferrosa y mecanismos guía de acero inoxidable para eliminar la interferencia magnética.

• Ideal para blindar cables sensibles como:

• Cables de resonancia magnética (resonancia magnética)

• Cables de instrumentación aeroespacial

• Líneas de transmisión de datos de alta frecuencia.

• Interconexiones de computación cuántica

• Cables de sensores médicos sensibles

Características técnicas adicionales

Especificaciones técnicas

Comparación: máquina de blindaje de precisión frente a blindaje manual

Aplicaciones

Telecomunicaciones

Proporciona blindaje EMI crítico para:

• Cables de fibra óptica (variantes blindadas y blindadas)

• Cables de alimentación de estaciones base 5G

• Cables troncales del centro de datos (Cat6a, Cat7, Cat8, fibra)

• Líneas de transmisión coaxiales (RF, satélite, radiodifusión)

• Cables de interconexión de torres de telecomunicaciones

Estas aplicaciones garantizan la integridad de la señal en redes de gran ancho de banda donde incluso una interferencia mínima puede causar:

• Pérdida y retransmisión de datos.

• Degradación de la tasa de error de bits (BER)

• Latencia y fluctuación de la red

• Fallos de cumplimiento (FCC, CISPR, CE)

Equipo médico

Protege el cableado de precisión en dispositivos médicos, incluidos:

• Cables de catéter (diagnóstico e intervencionista)

• Cables de monitorización de pacientes (ECG, EEG, SpO2)

• Cables de diagnóstico por imágenes (MRI, CT, rayos X, ultrasonido)

• Sistemas de navegación quirúrgica

• Cables de programación de dispositivos implantables

Evita que las interferencias electromagnéticas afecten a mediciones sensibles y garantiza la seguridad del paciente en entornos de cuidados críticos.

Aeroespacial

Fabrica cables blindados livianos y de alto rendimiento para:

• Sistemas de aviónica (controles de vuelo, navegación, comunicación)

• Redes de entretenimiento a bordo (IFE)

• Sistemas de control de aeronaves (vuelo por cable, actuación)

• Sistemas de radar y guerra electrónica.

• Enlaces de comunicación por satélite

En aplicaciones aeroespaciales, la reducción de peso y la confiabilidad son primordiales: esta máquina produce blindaje liviano que cumple con los estándares MIL-SPEC y RTCA/DO-160.

Aplicaciones adicionales

Preguntas frecuentes (ampliadas)

P: ¿Puede manejar cintas de cobre delgadas sin rasgar?

R: Sí. La máquina presenta:

• Rodillos de silicona antiestáticos que proporcionan una tracción suave y antideslizante.

• Guías cerámicas mecanizadas con precisión con superficies pulidas para evitar la abrasión.

• Sistema de tensión servocontrolado que mantiene una tensión constante incluso a 1000 RPM

• Perfiles graduales de aceleración/desaceleración para evitar tensiones repentinas en materiales delgados

Estas características evitan que se rompa, se arrugue o se estire incluso cuando se procesa cinta de cobre ultrafina de 0,05 mm a altas velocidades.

P: ¿Cuál es el diámetro del cable máximo que puede proteger?

R: La máquina admite cables con diámetros exteriores (OD) de 0,5 mm a 100 mm, lo que la hace adecuada para:

• Cables médicos de pequeño calibre (tan pequeños como 0,5 mm de diámetro exterior)

• Cables de comunicación estándar (5 mm – 15 mm de diámetro exterior)

• Cables de alimentación de gran diámetro (hasta 100 mm de diámetro exterior) utilizados en aplicaciones industriales

Configuraciones personalizadas para cables > 100 mm OD están disponibles a pedido.

P: ¿Se integra con las líneas de producción existentes?

R: Sí. La máquina ofrece compatibilidad plug-and-play con la mayoría de las máquinas de extrusión, trenzado y enfundado a través de interfaces industriales estándar:

• PROFINET (Siemens, Beckhoff, etc.)

• Ethernet/IP (Rockwell, Allen-Bradley)

• Modbus TCP (estándar abierto)

• E/S digitales (24 V CC, contactos de relé)

Se puede integrar como:

• Unidad independiente (entrada/salida manual)

• Unidad en línea (sincronizada con el equipo aguas arriba/aguas abajo)

• Línea de fabricación de cables totalmente automatizada (con manejo robótico de bobinas)

P: ¿Cuál es el retorno de la inversión (ROI) típico?

R: Basado en volúmenes de producción típicos:

• Ahorro de mano de obra: 2 o 3 operadores reemplazados → $60 000 – $90 000/año

• Ahorro de materiales: Reducción de desperdicios (mejora del 5% al ​​8%) → $20 000 – $40 000/año

• Mayor rendimiento: 40% más rápido → ingresos adicionales

• Período típico de retorno de la inversión: 6 a 12 meses

P: ¿Qué mantenimiento se requiere?

R: Los requisitos de mantenimiento son mínimos:

• Diariamente: inspección visual, limpieza de rodillos.

• Semanalmente: verifique la calibración de la tensión, verifique la precisión de la superposición

• Mensualmente: lubrique los cojinetes, inspeccione las guías cerámicas.

• Anualmente: servicio completo por parte de un técnico de fábrica.

P: ¿Puede proteger cables con secciones transversales no redondas?

R: La máquina está optimizada para cables redondos. Para cables planos, planos o irregulares, consulte a nuestro equipo de ingeniería para conocer las opciones de personalización.

Cumplimiento y Certificaciones

Embalaje y envío

Métodos de envío:

• Transporte marítimo – estándar (contenedor de 20' o 40')

• Transporte aéreo: disponible para pedidos urgentes

• Transporte terrestre – entrega regional

Documentación incluida:

• Lista de embalaje

• Factura comercial

• Manual de instalación

• esquemas electricos

• Informe de prueba (aceptación de fábrica)

Información de pedido

Opciones:

• Unidad automática de empalme de cinta

• Cámara de monitoreo de superposición en tiempo real

• Software de registro de datos de producción

• Módem de diagnóstico remoto
