Manual de interruptor de interrupción de carga SF6 montada en poste/motorizar
6kv,… .40.5kv, 400a, .. 630,… .1250a
Proporcionado fabricación personalizada
Soluciones completas para diseño, ensamblaje, prueba
● Resumen
RPS es una familia de interruptor de interrupción de carga de carga de poste al aire libre aislada de SF6 para líneas aéreas y específicamente
Diseñado para su uso en modernos sistemas de automatización de distribución de control remoto. El RPS ofrece mantenimiento confiable
Operación libre, incluso en las condiciones climáticas más exigentes, incluidas las atmósferas cargadas de sal, la industrial corrosiva
contaminación, nieve y hielo. Tiene una excelente capacidad de ruptura de carga y fallas y satisface el aislamiento.
Requisitos especificados para el interruptor de interrupción de carga. El tanque de metal de tierra evita todas las corrientes de fuga posibles en
un interruptor abierto. Los RP se pueden operar manualmente o operar motor para control eléctrico local y remoto, actualizados.
● Entorno de servicio
1. Temperatura del aire: temperatura máxima: +85 ℃; Temperatura mínima: -45 ℃
Humedad: Humedad promedio mensual 95%; Humedad promedio diaria 90%.
Altitud por encima del nivel del mar: Instalación máxima Altitud: 2500m o más más.
Aire ambiental no aparentemente contaminado por gas corrosivo y inflamable, vapor, etc. No hay batido violento frecuente
● Oferta
Con clases opcionales para el rango de corriente nominal:
-tipo RPS 15, calificación 6-20 kV con 400a, 16 kaup a 1250a, 20ka;
-tipo RPS 27, calificación 22-27 kV con 400a, 16 kaup a 1250a, 20ka;
-Type RPS 38, calificación 30-40.5 kV con 400a, 16 kaup a 1250a, 20ka;
Con clases opcionales para diferentes aplicaciones de cuadrícula:
Función de sección (sección)
50 Overcurrent instantáneo/definido (P.OC)
51 fase supercurrente de tiempo (curva de p.fast/p.delay curva)
Sobrecarga (Curve N.Fast/N.Delay Curve)
50N RESIDUAL SECUNTAL ESTANTANEO/DEFINITIVO Overto-Overcurrent (G.OC)
51N Tiempo de tierra residual (G. Curva de G. Curva de delay)
Falta de tierra sensible de 50SEF (SEF)
51c Carga en frío (carga en frío)
TRSOTF Switch-Uto-Fault (SOTF)
59 sobre voltaje （ l.over volt ）
27 bajo voltaje (l.under volt)
Funciones de monitoreo:
Fases primarias/secundarias y corrientes de tierra
Dirección
Voltajes de línea y fase primaria/secundaria
Aparente potencia y factor de potencia
Potencia real y reactiva
Registro de demanda histórica
Voltaje y corriente de secuencia de fase positiva
Voltaje y corriente de secuencia de fase negativa
Voltaje de secuencia de fase cero
Frecuencia
Estado de entrada/salida binaria
Circuito de viaje sano/falla
Hora y fecha
Registros de fallas
Registros de eventos
● Característica RPS
El acero inoxidable de 3 mm de alta calidad se usa para el tanque, que está diseñado para su máxima robustez y
línea de soldadura mínima para minimizar la corrosión, y específicamente para garantizar la seguridad del
personal de operación incluso con las fallas de arco interno a la capacidad de falla máxima del tanque, el RPS puede
Resisten una falla interna sin ventilar gases calientes.
El mecanismo de operación de primavera independiente adopta Rockwill ® Patent Spiral Spring, proporciona una carga garantizada
Break Fault Haga la capacidad asegurando la velocidad de apertura y cierre del interruptor.
El RPS se proporciona con un indicador de posición de reflejo de luz que está directamente conectado al interruptor que funciona
eje que proporciona indicación de posición de interruptor clara e inequívoca. Indicador hecho de material reflejado de luz que
es fácilmente visible desde el nivel del suelo incluso por la noche bajo lluvia conductora.
● Principales nuevas ventajas de RPS
Suministro de tecnología de dispositivo de cierre del manual de diseño especial con patente propia, se aplicó para lo normal y
Cierre de situación anormal. Su velocidad de cierre (tiempo) cumple con IEC62271-100.
Esta función puede compensarse de la falla del actuador magnético que cuando el actuador no puede funcionar causará el mayor accidente.
Buje compuesto resistente a la corrosión

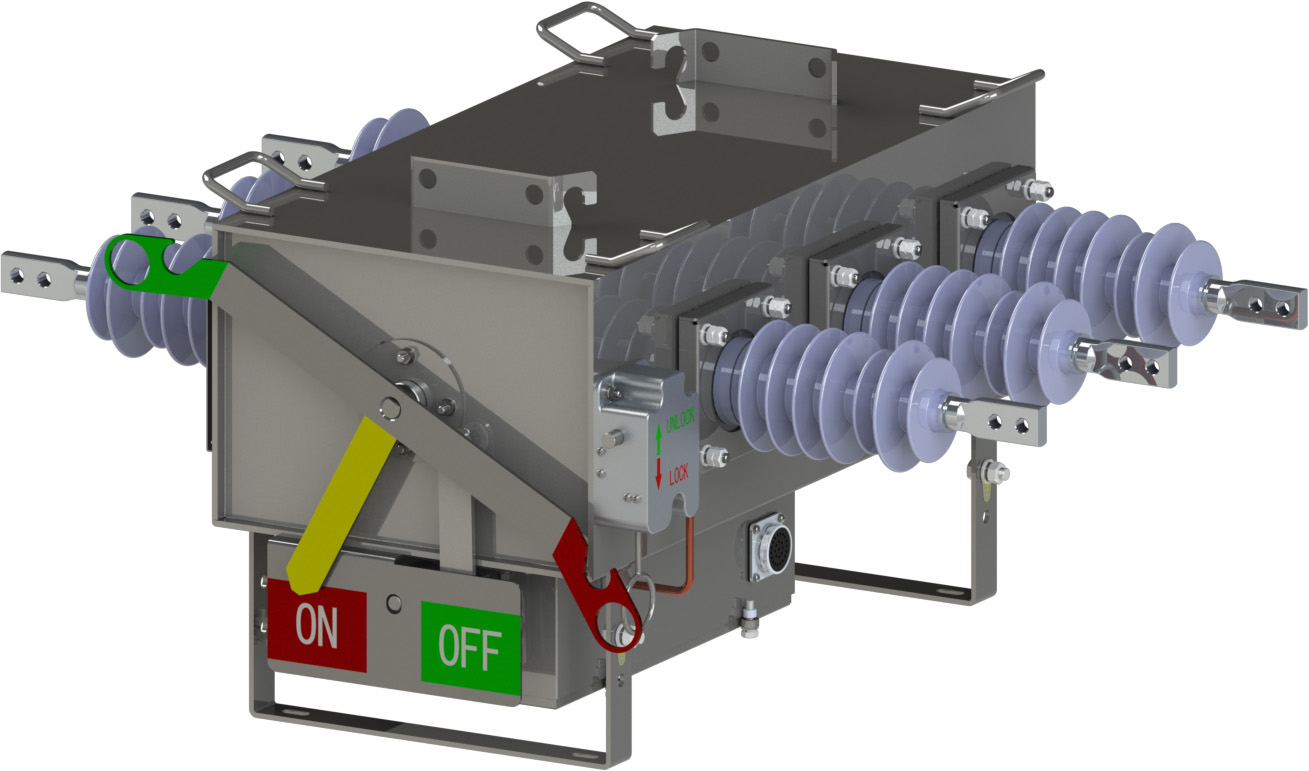

Mecanismo de bloqueo manual (incluido el gancho)
Vivienda confiable
Indicador O/C (hecho de material reflejado de luz),
Operación contador, medidor de densidad de gas que es fácilmente
visible desde el nivel del suelo.
Detección de fuga de helio avanzada e integrada
y equipo de llenado, que garantiza una fuga de SF6 de
Cada interruptor es inferior al 0.1% estrictamente por año.
Motor Drive, que se adapta fácilmente en el sitio a
Unidades operadas manualmente.
● Distancias de arrastre de RPS
Terminal a terreno de arrastre | 5kV bil 95/110kV | 27kV bil125/150kV | 38kV BIL 170/200KV |
Buje compuesto | 564 mm | 840 mm | 1400 mm |
Buje de porcelana | 556 mm | 708 mm | 1250 mm |
● Transformador de corriente y sensor de voltaje
Número de parte | RPS-15 | RPS-27 | RPS-38 | |||
Manual | Motorizar | Manual | Motorizar | Manual | Motorizar | |
Transformador actual | / | 3 | / | 3 | / | 3 |
Sensor de voltaje | / | 3/6 | / | 3/6 | / | 3/6 |
Nota: Los transformadores de corriente y los sensores de voltaje se pueden personalizar de acuerdo con los requisitos.
● Normas de referencia
IEC 62271-1 IEC62271-102 IEC 62271-103
Agua de interruptores de alto voltaje y control de control. Parte 103: Interruptores para voltaje nominal por encima de 1 kV hasta 52 kV

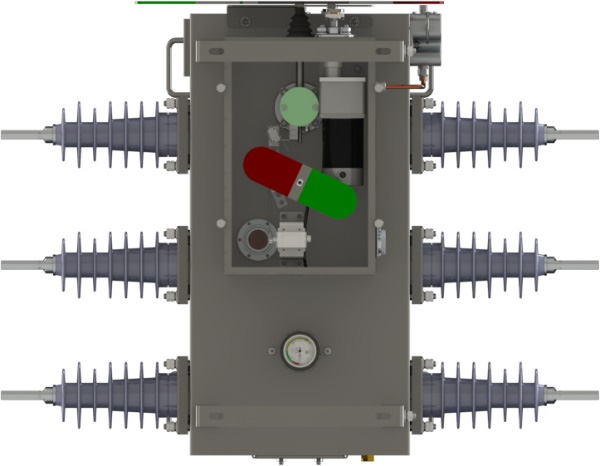

Frente: Indicador O/C de color claro
● Datos técnicos principales
