I. Introducción general

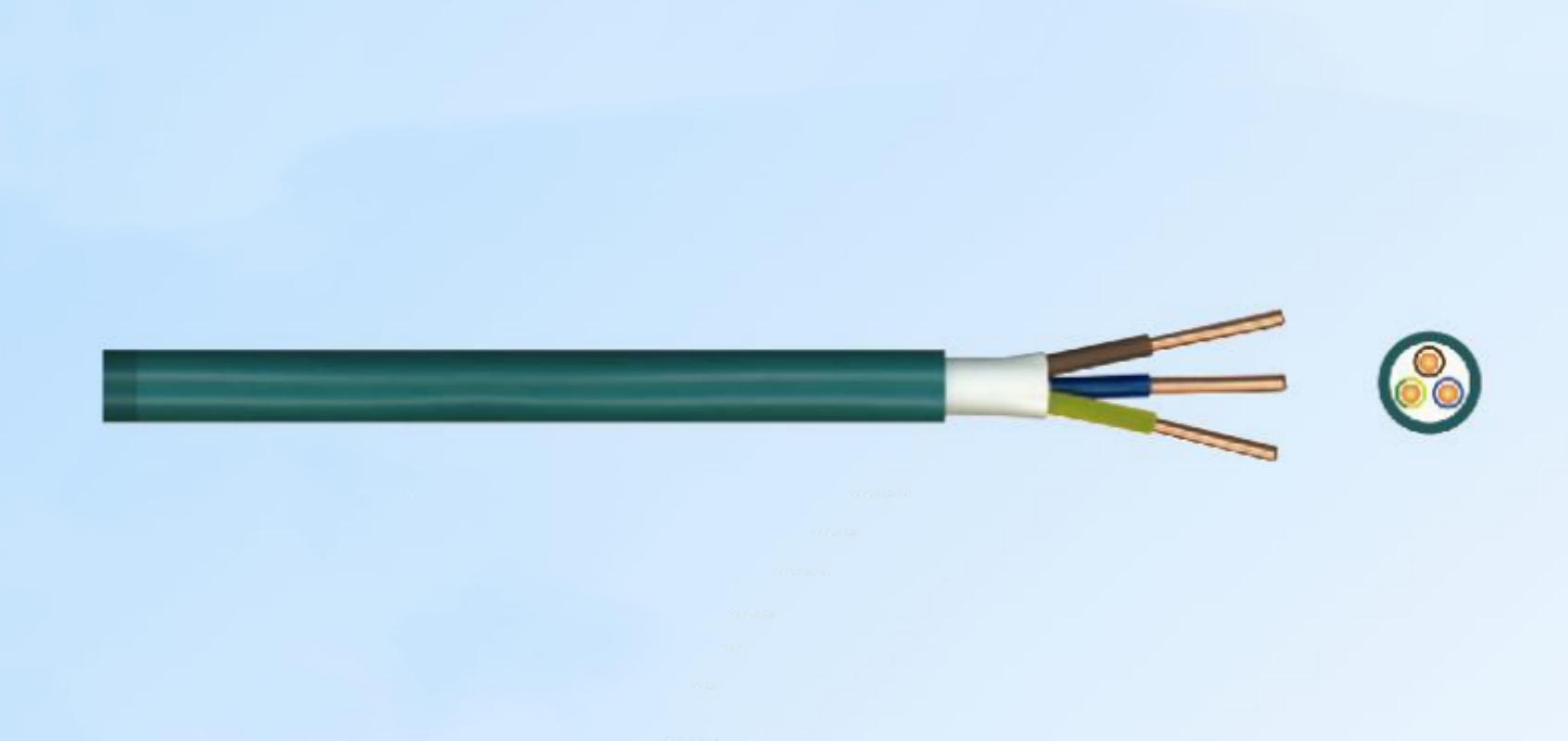

El cable N2XH, diseñado para aplicaciones de 0.6/1kV, se adhiere al estándar VDE 276 - 604. Cuenta con un diseño centrado en el incendio, lo que lo convierte en una opción ideal para áreas con un alto riesgo de incendio y lugares llenos de gente como centros comerciales, centros de negocios, hoteles, escuelas y túneles.
II. Especificaciones técnicas
1. Voltaje nominal
El cable N2XH está clasificado para 0.6/1kV (U₀/U), que es adecuado para un amplio rango de sistemas de distribución de energía de voltaje medio.
2. Director
El conductor está hecho de cobre sólido o varado. Para áreas cruzadas de 16 mm² y menos, se usa cobre libre de oxígeno de alta pureza sólido. El cobre tiene una pureza de no menos del 99.97% y está en superficie para evitar la oxidación, asegurando una excelente conductividad eléctrica y estabilidad a largo plazo.
Para áreas cruzadas de seccional por encima de 16 mm², se aplican conductores de cobre varado. Están compuestos de múltiples cables de cobre fino y varado, proporcionando una flexibilidad mejorada al tiempo que mantienen un rendimiento eléctrico de alta calidad. Los conductores varados cumplen con los estándares IEC 60228 Clase 1 (para Solid) y Clase 2 (para varados).
3. Aislamiento
El material de aislamiento es polietileno unido a cruz (XLPE). XLPE ofrece excelentes propiedades de aislamiento eléctrico. Puede soportar una temperatura de funcionamiento a largo plazo de 90 ℃. En el caso de un circuito corto, el cable puede soportar una temperatura de hasta 250 ℃ durante un máximo de 5 segundos sin daños significativos en el aislamiento, lo que garantiza una operación confiable en condiciones anormales.
4. Relleno
Se utiliza un relleno especial bajo - humo, fuego - retardante y halógeno - libre (LSFOH). Este relleno tiene un índice de oxígeno no inferior al 35%, lo que significa que es altamente resistente a la combustión. Cuando se expone al fuego, ayuda a suprimir la propagación de llamas. Además, su densidad de humo es menor o igual al 40% según lo medido de acuerdo con IEC 61034 - 2, minimizando la obstrucción de la visión en caso de un incendio.
5. Varocas
La vaina también está hecha de un material especial de LSFOH. Tiene una dureza en tierra de 85 ± 5, proporcionando una buena protección mecánica para los componentes internos del cable. Además, cumple con el estándar de uso al aire libre UL 746C para la resistencia a la intemperie, asegurando que el cable pueda usarse en diversas condiciones ambientales, tanto en interiores como al aire libre.
Iii. Fuego - Seguridad - Diseño céntrico
El uso de materiales LSFOH tanto en el relleno como en la vaina es una característica clave del cable N2XH. En caso de incendio, estos materiales juegan roles cruciales. Suprimen efectivamente la propagación de llamas, reduciendo el riesgo de incendio que se intensifica. La característica de emisión de humo baja es especialmente importante en áreas abarrotadas o encerradas. Con una transmitancia de luz de no menos del 60% al 4% (probada según el estándar ASTM E662), ayuda a mantener la visibilidad para que las personas evacúen de manera segura. Además, el cable no libera halógeno tóxico, que contiene gases, ya que la cantidad de liberación de HCl es menor o igual a 5 mg/g (en línea con IEC 61249 - 2 - 11), muy por debajo del límite de 90 mg/g especificado en la Directiva ROHS de la UE. Esto reduce significativamente el daño a la salud humana y al medio ambiente durante un incendio.
