OEM Personalización de 35 kV HV ABC Cable Subestación Proyectos de extensión

5 0 Recenzoj

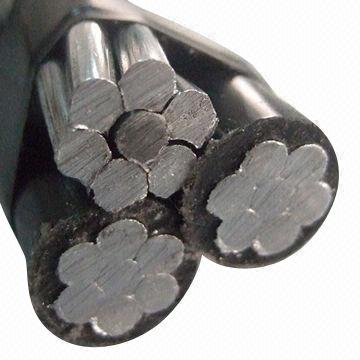

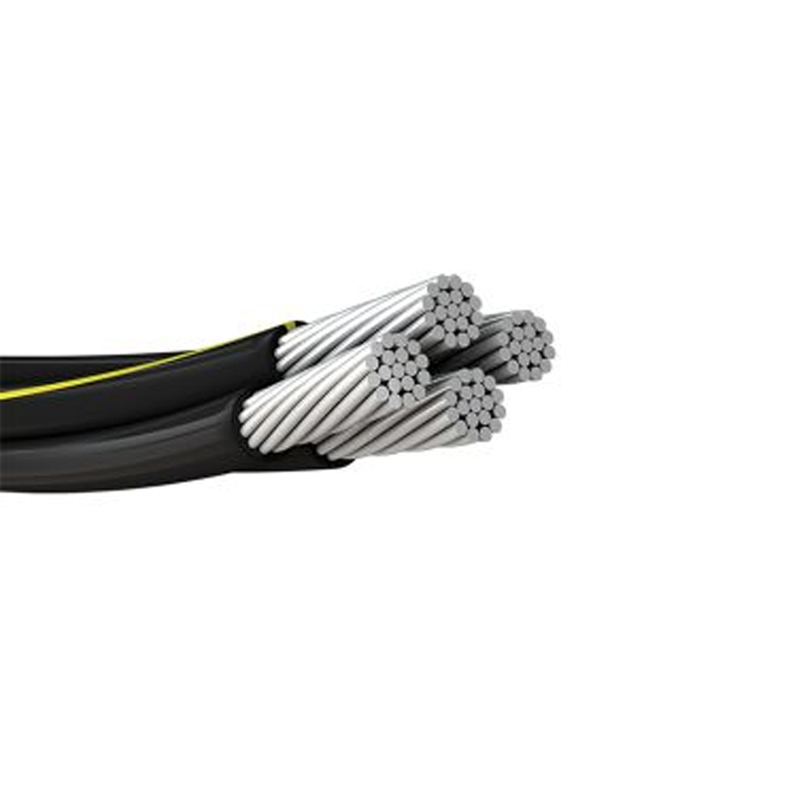

HD 626 Cable antemolinado de bajo voltaje (ABC) es una solución de distribución de potencia superior de alto rendimiento diseñada para infraestructura arquitectónica y urbana. Compuesto por conductores de aluminio de condición de H68 con aislamiento de polietileno reticulado (XLPE), este cable integra conductores de fase, neutral y de luz callejera en un paquete unificado resistente a la corrosión
. Diseñado para operaciones y temperaturas de fase a fase de 600V de hasta 90 ° C, ofrece una instalación 30% más rápida, carga de torre reducida y longevidad sin mantenimiento en entornos duros

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción general

El cable antemano (ABC) HD 626 de bajo voltaje (ABC) con mensajero neutral desnudo ofrece una distribución de energía confiable para aplicaciones arquitectónicas y de construcción. Diseñado para la durabilidad y el cumplimiento de los estándares internacionales, garantiza instalaciones de gastos generales seguros.

Estándares

Cumplimiento: HD 626 S1: 1996 Parte 5 Sección D, AMKA (SFS 2200)
Certificación: ROHS, IEC 60502

Construcción

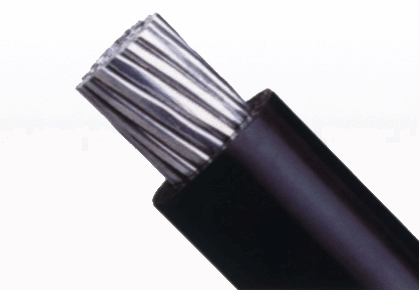

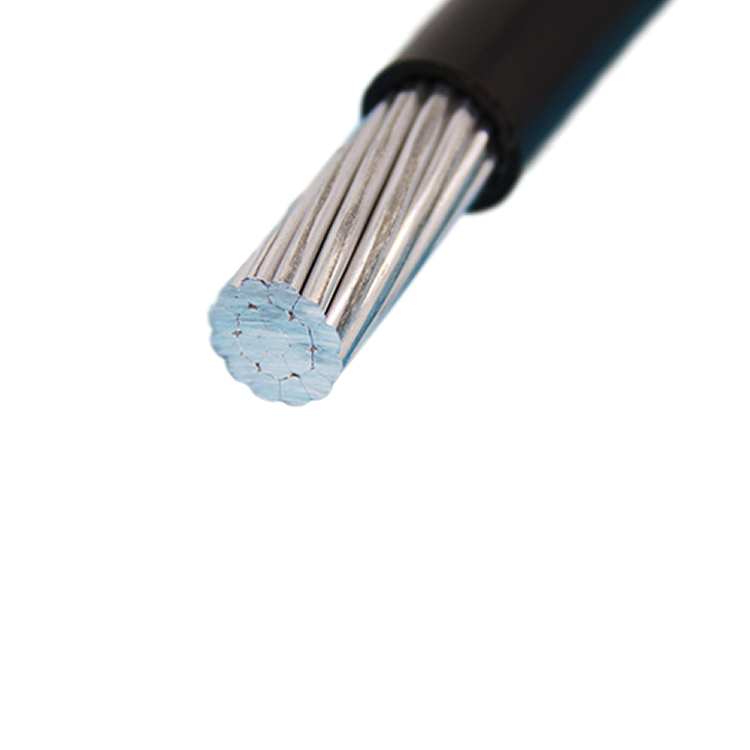

Conductores de fase: núcleo de aluminio con aislamiento de polietileno reticulado (XLPE).
Mensajero neutral: conductor de aleación de aluminio desnudo para resistencia mecánica y conexión a tierra.

Datos técnicos

Sección transversal	Conductor Diámetro		Grosor del aislamiento		Diámetro del núcleo		Capacidad de carga actual	Rotura Carga
(mm²)	mínimo	tolerancia	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.

Dimensiones de los conductos de mensajero neutral

Sección transversal	Diámetro del conductor		Grosor del aislamiento		Diámetro del núcleo		Capacidad de carga actual	Carga de rato
(mm²)	mínimo	tolerancia	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Dimensiones del paquete de cables

Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²)	Diámetro del paquete Aprox. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Solicitud

Ideal para redes de energía arquitectónica, que incluyen:

Construyendo líneas eléctricas tributarias.
Distribución aérea en infraestructura urbana/rural.
No es adecuado para el entierro (incluso en conductos).

solicitud

Embalaje y envío

Embalaje: carretes de madera con envoltura a prueba de humedad.
Envío: embalaje de exportación estándar, personalizable por pedido.

embalaje

Código: ABC 0.6/1KV.

Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).

Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.

Mensajero neutral: conductores de aluminio.

Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.

Instalación: No se permite que estos cables se entierren, incluso en conductos.

Dimensiones de conductores de fase

Sección transversal	Conductor Diámetro		Grosor del aislamiento		Diámetro del núcleo		Capacidad de carga actual	Rotura Carga
(mm²)	mínimo	tolerancia	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.4	± 0.05	1.4		7.1	7.3	70
25	5.9	± 0.02	1.4		8.3	9.1	95
35	6.9	± 0.02	1.6		9.7	10.5	115
50	8.1	± 0.25	1.6		10.8	11.8	140
70	9.7	± 0.25	1.8		12.8	13.8	180
120	12.8	± 0.30	2.0		16.2	17.4	250

* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.

Sección transversal	Diámetro del conductor		Grosor del aislamiento		Diámetro del núcleo		Capacidad de carga actual	Carga de rato
(mm²)	mínimo	tolerancia	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
25	5.9	± 0.02			5.5	6.3		7.4
35	6.9	± 0.02			6.5	7.3		10.3
50	8.1	± 0.25			7.6	8.6		14.2
70	9.7	± 0.25			9.2	10.2		20.6
95	11.4	± 0.30			10.8	12.0		27.9

Dimensiones del paquete de cables

Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²)	Diámetro del paquete Aprox. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

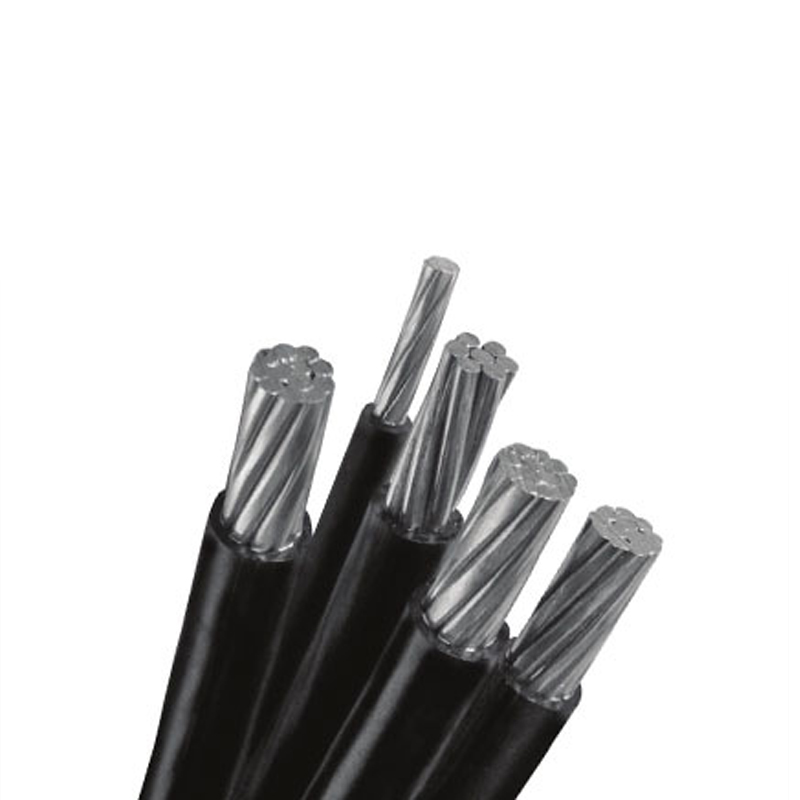

Líneas LV-ABC con mensajero neutral aislado

Código: ABC 0.6/1KV.

Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)

Construcción: conductores de aluminio con aislamiento XLPE.

Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.

Instalación: No se permite que estos cables se entierren, incluso en conductos.

Dimensiones de conductores de fase

Sección transversal	Conductor Diámetro		Grosor de Aislamiento		Diameteno de núcleo		Capacidad de carga actual	Carga de rato
(mm²)	mínimo	Max.	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.

Dimensiones de conductores de mensajeros neutrales

Sección transversal	Conductor Diámetro		Grosor de Aislamiento		Diámetro del núcleo		Capacidad de carga actual	Rotura Carga
(mm²)	mínimo	tolerancia	nom.	mínimo	mínimo	Max.	(A*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(A*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.

Dimensiones del paquete de cables

Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²)	Diámetro del paquete Aprox. (mm)
3 × 25+54.6	30.0
3 × 35+k × 16+54.6	33.0
3 × 50+k × 16+54.6	36.0
3 × 70+k × 16+54.6	37.5
3 × 70+K × 25+54.6	40.0
3 × 70+k × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+k × 16+70	46.0
3 × 120+k × 16+95	47.0
3 × 150+k × 16+70	48.0
3 × 150+K × 16+95	49.0

* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).

Código: ABC 11KV.

Normas: Sans 1713.

Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.

Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.

Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar

Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar

nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con

un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado

condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180

Tormenta de tormentas por año.

Instalación: No se permite que estos cables se entierren, incluso en conductos.

Características del conductor de fase

1	Tamaño del conductor	mm²	70	95	185
2	Diámetro sobre conductor.	mm	9.3-10.2	11.6	16.4
3	Espesor de dieléctrico.	mm	3.4	3.4	3.4
3	Mínimo en un punto	mm	2.96	2.96	2.96
4	Diámetro sobre aislamiento. nominal	mm	16.1-17.0	21.3	25.9
5	Diámetro sobre la pantalla de núcleo semi-conductora . nominal	mm	18.1-19	23.3	27.9
6	Espesor de cinta de cobre.	mm	0.15	1.15	2.15
7	Espesor de la vaina.	mm	1.8	1.8	1.8
7	Mínimo en un punto	mm	1.43	1.43	1.51
8	Tamaño de la catenaria	mm²	50	50	70
9	Diámetro general del paquete.	mm	55.7	67.8	79.2
10	Masa nominal	kg/m	2.64	3.25	4.65

Apoyo de las características de la catenaria

1	Tamaño de la catenaria	mm²	50	70
2	Número de cables		7	7
3	Tamaño del cable (diámetro)	mm	3.0	3.6
4	Resistencia a la tracción mínima de cada cable	Kn	9.26	13.13
5	Alargamiento en el descanso. mínimo	%	3.5	4.0
6	Espesor de la cubierta protectora
	Nominal	mm	1.2	1.2
	Mínimo en un punto	mm	0.96	1.96
7	Impusewhsandvoag e1.250s		21kV/5min	21kV/5min
