abecedario

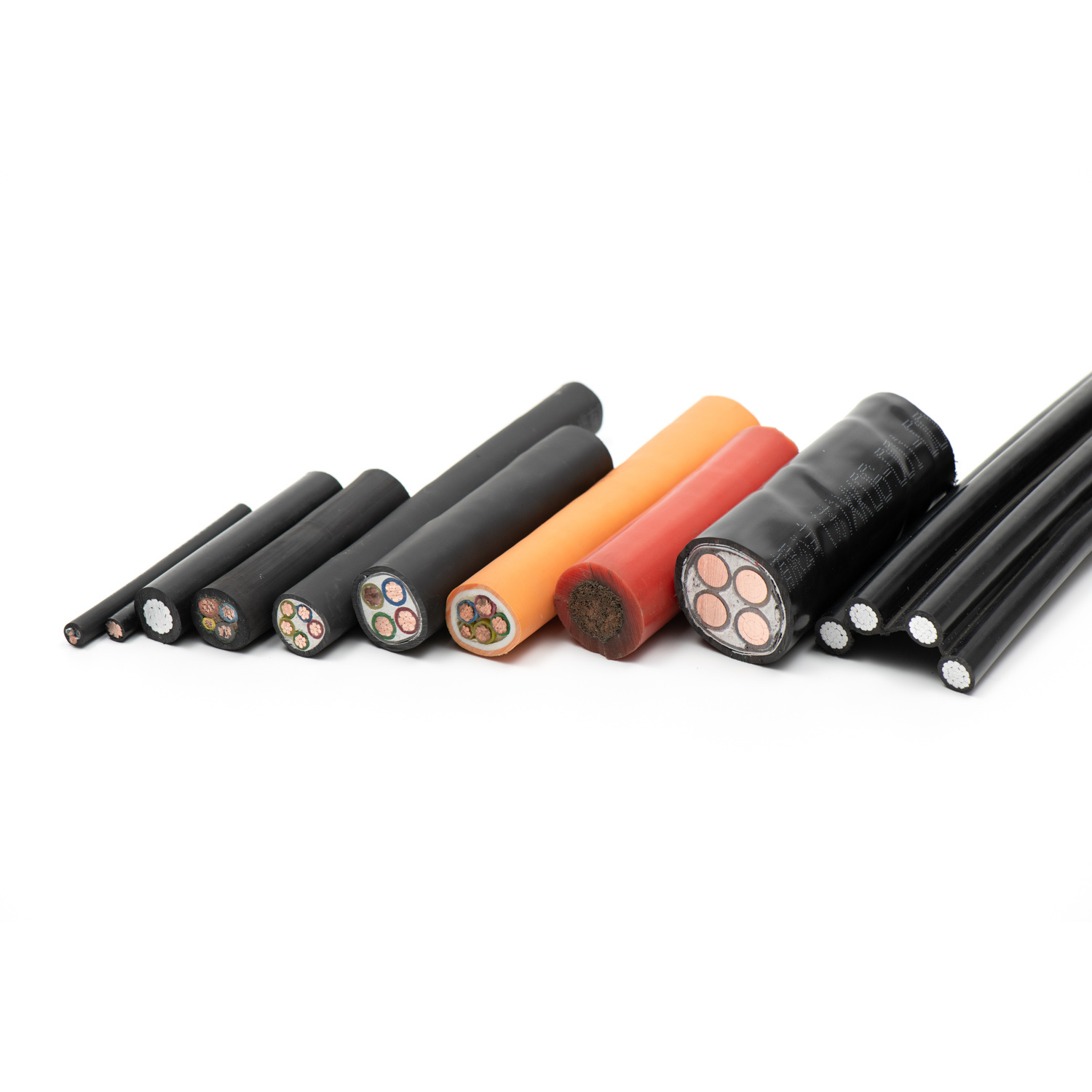

Descripción del Producto
Estándar | de valor | de parámetro |
---|---|---|
Voltaje nominal | 0.6/1KV | Cenelec HD 626 |
Material conductor | H68 AL (fase/calle), Al aleación (neutral) | ASTM B231 |
Aislamiento | XLPE/PE (90 ° C Máx) | IEC 60502 |
Configuraciones de paquete | Dúplex (2x16+1x16), triplex (3x25+1x25) | Personalizable |
Rango transversal | 10–400 mm² | HD 626 |
Temperatura operativa. | -40 ° C a +90 ° C | EN 50618 |
Ventajas estructurales:
Paquete integrado: combina conductores de fase/neutros/callejeros con alambre de mensajero de aleación de aluminio, eliminando estructuras de soporte separadas
Resistencia a la corrosión: capa de óxido natural + aislamiento XLPE resiste los rumores UV, la lluvia ácida y la sal (validada para las zonas costeras)
Durabilidad mecánica: la variedad concéntrica (p. Ej., 7 núcleos para ≤50 mm², 19 núcleos para 50-150 mm²) asegura la flexibilidad y la capacidad de recuperación de la carga del viento
Atributo | HD 626 ABC | Cables tradicionales |
---|---|---|
Velocidad de instalación | 30% más rápido (paquete previamente ensamblado) | Más lento (cableado separado) |
Carga de la torre | Reducción del 40% (diseño liviano) | Mayor costo estructural |
Esperanza de vida | Más de 25 años (a prueba de corrosión) | 15-20 años (núcleo de acero) |
Cumplimiento de seguridad | Cenelec HD 626/IEC 60502 | Normas variables |
Escenario | Beneficio | de ajuste técnico |
---|---|---|
Complejos de construcción | Distribución de energía integrada en fachada | Integración estética + SAG reducido |
Distritos históricos | Líneas de calles estrechas | Diseño compacto (Ø≤20 mm) |
Resorts costeros | Exposición al aire salado | Resistencia a la corrosión de 25 años |
Microrredes renovables | Iluminación arquitectónica con energía solar | Aislamiento XLPE resistente a los rayos UV |
Normas: Cenelec HD 626 S1, IEC 60502, GB/T 1179 (China)
Certificaciones: ISO 9001, CE, ROHS, CNCA-CP-0001 (China obligatoria).
Precisión de fabricación: ± 0.1 mm Tolerancia al diámetro del conductor.
Aplicaciones
- Electrificación rural: ideal para áreas remotas con infraestructura limitada.
- Distribución urbana: líneas aéreas en zonas densamente pobladas.
-Zonas forestales: resistentes al fuego y ecológicos.
- Complejos industriales: suministro de energía confiable en entornos hostiles.
- Energía renovable: conecta parques solares/eólicos a rejillas.
Características
Propía resistente: Resiste UV, lluvia, nieve y contaminación.
-Safety: riesgo reducido de cortocircuitos y contacto accidental.
-El mantenimiento bajo: flacidez mínima y corrosión.
-La ahorro de espacio: el diseño compacto reduce los requisitos de derecho de paso.
-Enstalación fácil: liviano y prevenido para una implementación rápida.
Estándares
- IEC 60502 (cables eléctricos de hasta 30 kV)
- IEC 61089 (conductores varados Circular Concéntricos Lays)
-ASTM B232 (conductores de aluminio, layos concéntricos)
- BS 7870 (cables aislados poliméricos LV y MV)
- AS/NZS 3560 (estándares australianos/de Nueva Zelanda para ABC)

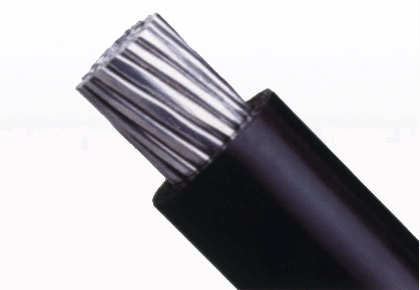

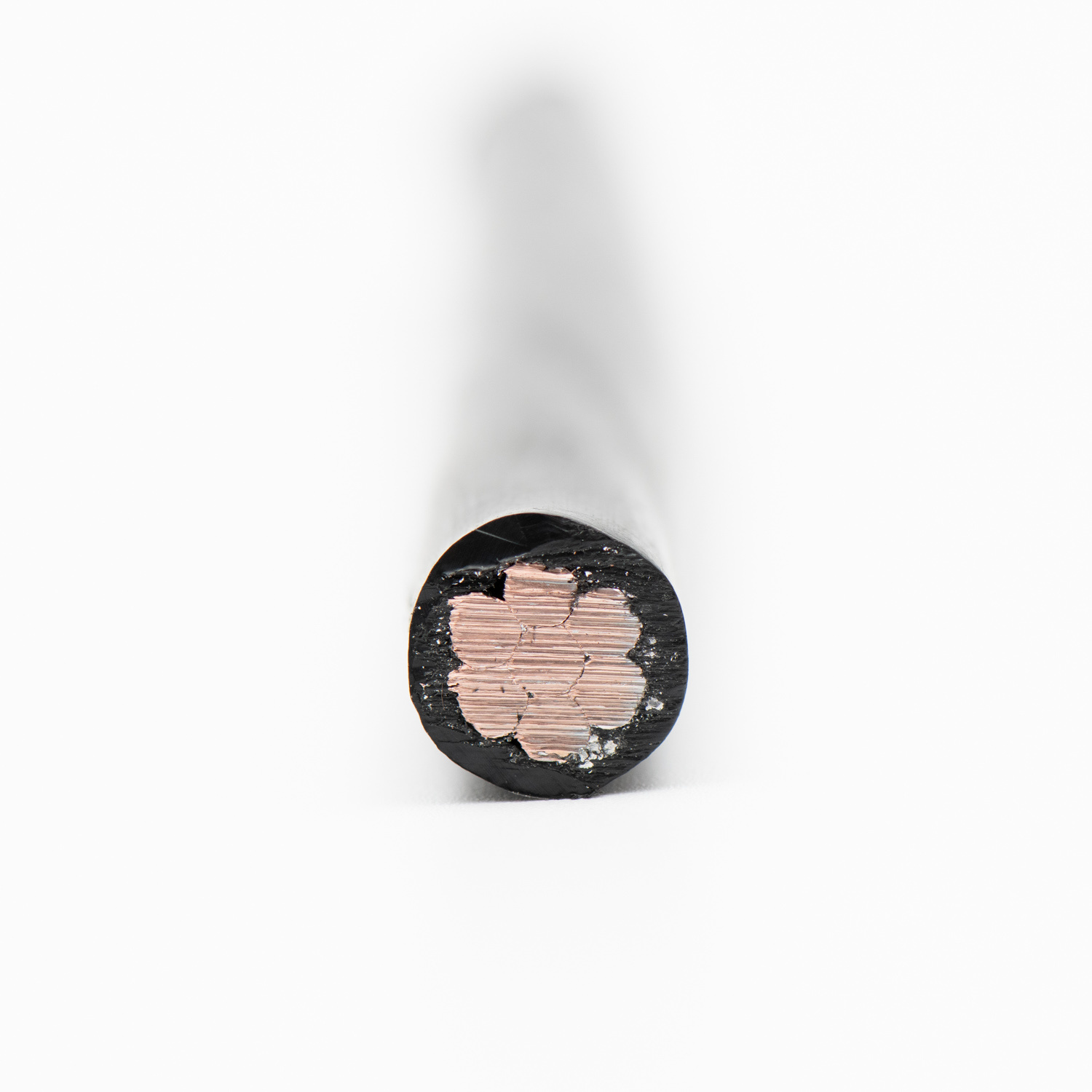

Construcción
1. Conductores: aleación de aluminio o aluminio de alta pureza (AAAC) para cables de fase y neutros.
2. Aislamiento: polietileno reticulado (XLPE) o polietileno de alta densidad (HDPE) para la resistencia a los rayos UV y la humedad.
3. Cable mensajero: núcleo opcional de acero o aleación de aluminio para soporte mecánico.
4. Bundling: los conductores de fase y el neutral se torcen o se unen con cintas duraderas resistentes a los rayos UV.
Parámetros clave
- Calificación de voltaje: 0.6/1 kV (LV) o 11 kV/33 kV (MV)
- Tamaños de conductores: 16 mm² a 240 mm² (aluminio)
- Rango de temperatura: -40 ° C a +90 ° C (operativo)
- Capacidad actual: hasta 600 A, dependiendo de la configuración.
Datos técnicos
Propiedad | Valor |
Espesor de aislamiento | 1.5 mm - 3.5 mm (xlpe/hdpe) |
Resistencia a la tracción | 1000–1500 N/mm² (cable de mensajero) |
Resistencia | 1.12 Ω/km (para 50 mm² al) |
Peso | 150–600 kg/km (varía según el tamaño) |
Descripción del Producto
Estándar | de valor | de parámetro |
---|---|---|
Voltaje nominal | 0.6/1KV | Cenelec HD 626 |
Material conductor | H68 AL (fase/calle), Al aleación (neutral) | ASTM B231 |
Aislamiento | XLPE/PE (90 ° C Máx) | IEC 60502 |
Configuraciones de paquete | Dúplex (2x16+1x16), triplex (3x25+1x25) | Personalizable |
Rango transversal | 10–400 mm² | HD 626 |
Temperatura operativa. | -40 ° C a +90 ° C | EN 50618 |
Ventajas estructurales:
Paquete integrado: combina conductores de fase/neutros/callejeros con alambre de mensajero de aleación de aluminio, eliminando estructuras de soporte separadas
Resistencia a la corrosión: capa de óxido natural + aislamiento XLPE resiste los rumores UV, la lluvia ácida y la sal (validada para las zonas costeras)
Durabilidad mecánica: la variedad concéntrica (p. Ej., 7 núcleos para ≤50 mm², 19 núcleos para 50-150 mm²) asegura la flexibilidad y la capacidad de recuperación de la carga del viento
Atributo | HD 626 ABC | Cables tradicionales |
---|---|---|
Velocidad de instalación | 30% más rápido (paquete previamente ensamblado) | Más lento (cableado separado) |
Carga de la torre | Reducción del 40% (diseño liviano) | Mayor costo estructural |
Esperanza de vida | Más de 25 años (a prueba de corrosión) | 15-20 años (núcleo de acero) |
Cumplimiento de seguridad | Cenelec HD 626/IEC 60502 | Normas variables |
Escenario | Beneficio | de ajuste técnico |
---|---|---|
Complejos de construcción | Distribución de energía integrada en fachada | Integración estética + SAG reducido |
Distritos históricos | Líneas de calles estrechas | Diseño compacto (Ø≤20 mm) |
Resorts costeros | Exposición al aire salado | Resistencia a la corrosión de 25 años |
Microrredes renovables | Iluminación arquitectónica con energía solar | Aislamiento XLPE resistente a los rayos UV |
Normas: Cenelec HD 626 S1, IEC 60502, GB/T 1179 (China)
Certificaciones: ISO 9001, CE, ROHS, CNCA-CP-0001 (China obligatoria).
Precisión de fabricación: ± 0.1 mm Tolerancia al diámetro del conductor.
Aplicaciones
- Electrificación rural: ideal para áreas remotas con infraestructura limitada.
- Distribución urbana: líneas aéreas en zonas densamente pobladas.
-Zonas forestales: resistentes al fuego y ecológicos.
- Complejos industriales: suministro de energía confiable en entornos hostiles.
- Energía renovable: conecta parques solares/eólicos a rejillas.
Características
Propía resistente: Resiste UV, lluvia, nieve y contaminación.
-Safety: riesgo reducido de cortocircuitos y contacto accidental.
-El mantenimiento bajo: flacidez mínima y corrosión.
-La ahorro de espacio: el diseño compacto reduce los requisitos de derecho de paso.
-Enstalación fácil: liviano y prevenido para una implementación rápida.
Estándares
- IEC 60502 (cables eléctricos de hasta 30 kV)
- IEC 61089 (conductores varados Circular Concéntricos Lays)
-ASTM B232 (conductores de aluminio, layos concéntricos)
- BS 7870 (cables aislados poliméricos LV y MV)
- AS/NZS 3560 (estándares australianos/de Nueva Zelanda para ABC)
Construcción
1. Conductores: aleación de aluminio o aluminio de alta pureza (AAAC) para cables de fase y neutros.
2. Aislamiento: polietileno reticulado (XLPE) o polietileno de alta densidad (HDPE) para la resistencia a los rayos UV y la humedad.
3. Cable mensajero: núcleo opcional de acero o aleación de aluminio para soporte mecánico.
4. Bundling: los conductores de fase y el neutral se torcen o se unen con cintas duraderas resistentes a los rayos UV.
Parámetros clave
- Calificación de voltaje: 0.6/1 kV (LV) o 11 kV/33 kV (MV)
- Tamaños de conductores: 16 mm² a 240 mm² (aluminio)
- Rango de temperatura: -40 ° C a +90 ° C (operativo)
- Capacidad actual: hasta 600 A, dependiendo de la configuración.
Datos técnicos
Propiedad | Valor |
Espesor de aislamiento | 1.5 mm - 3.5 mm (xlpe/hdpe) |
Resistencia a la tracción | 1000–1500 N/mm² (cable de mensajero) |
Resistencia | 1.12 Ω/km (para 50 mm² al) |
Peso | 150–600 kg/km (varía según el tamaño) |
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).

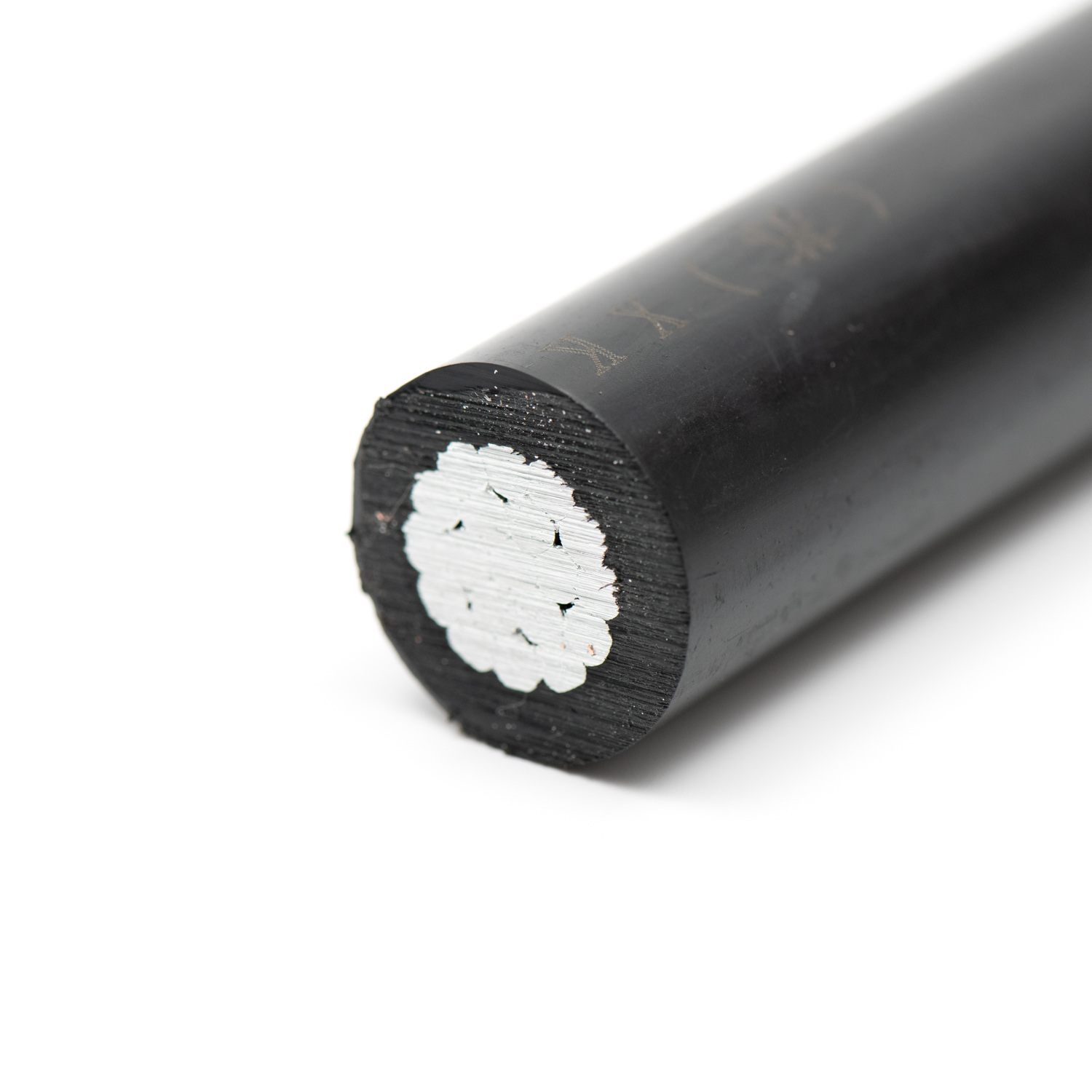

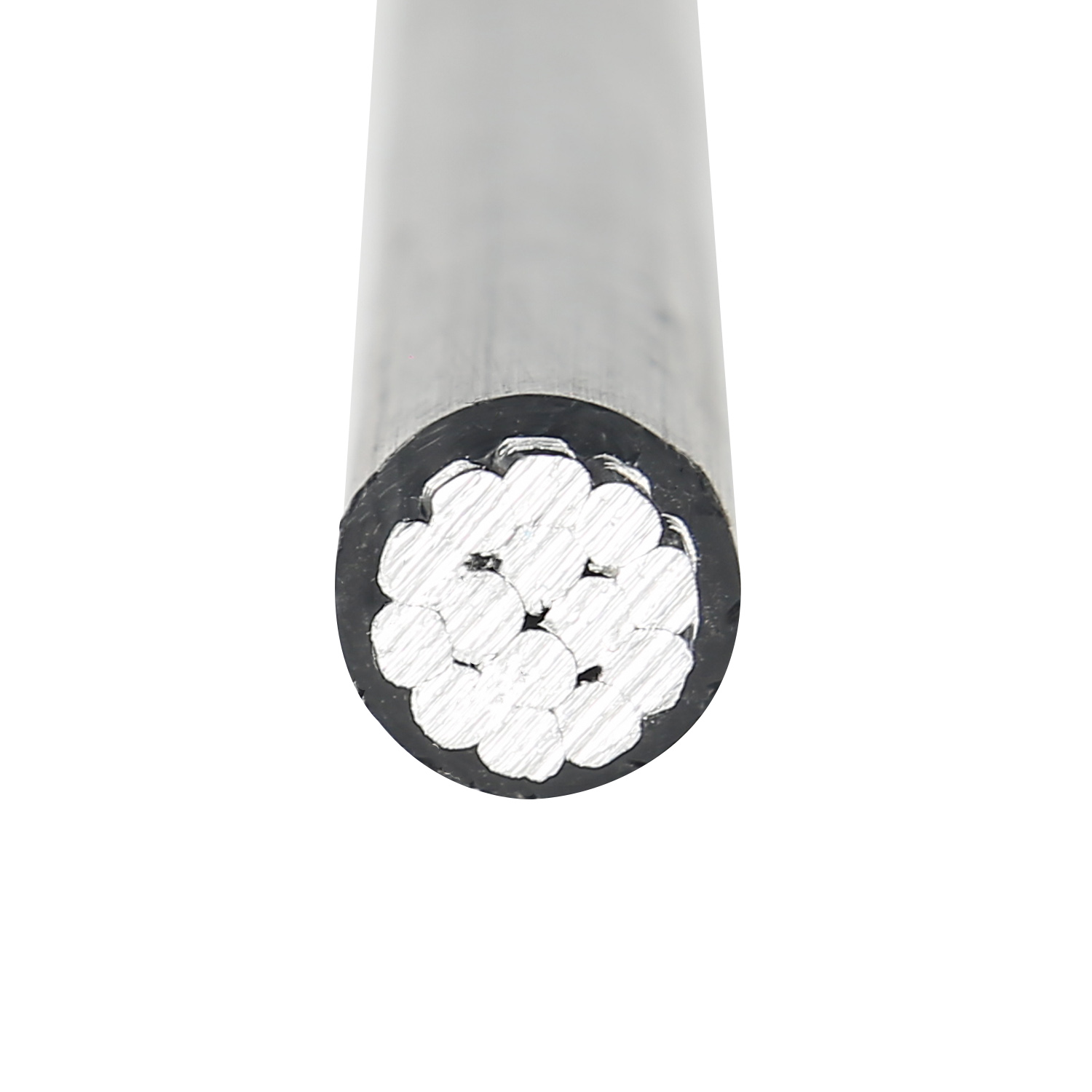

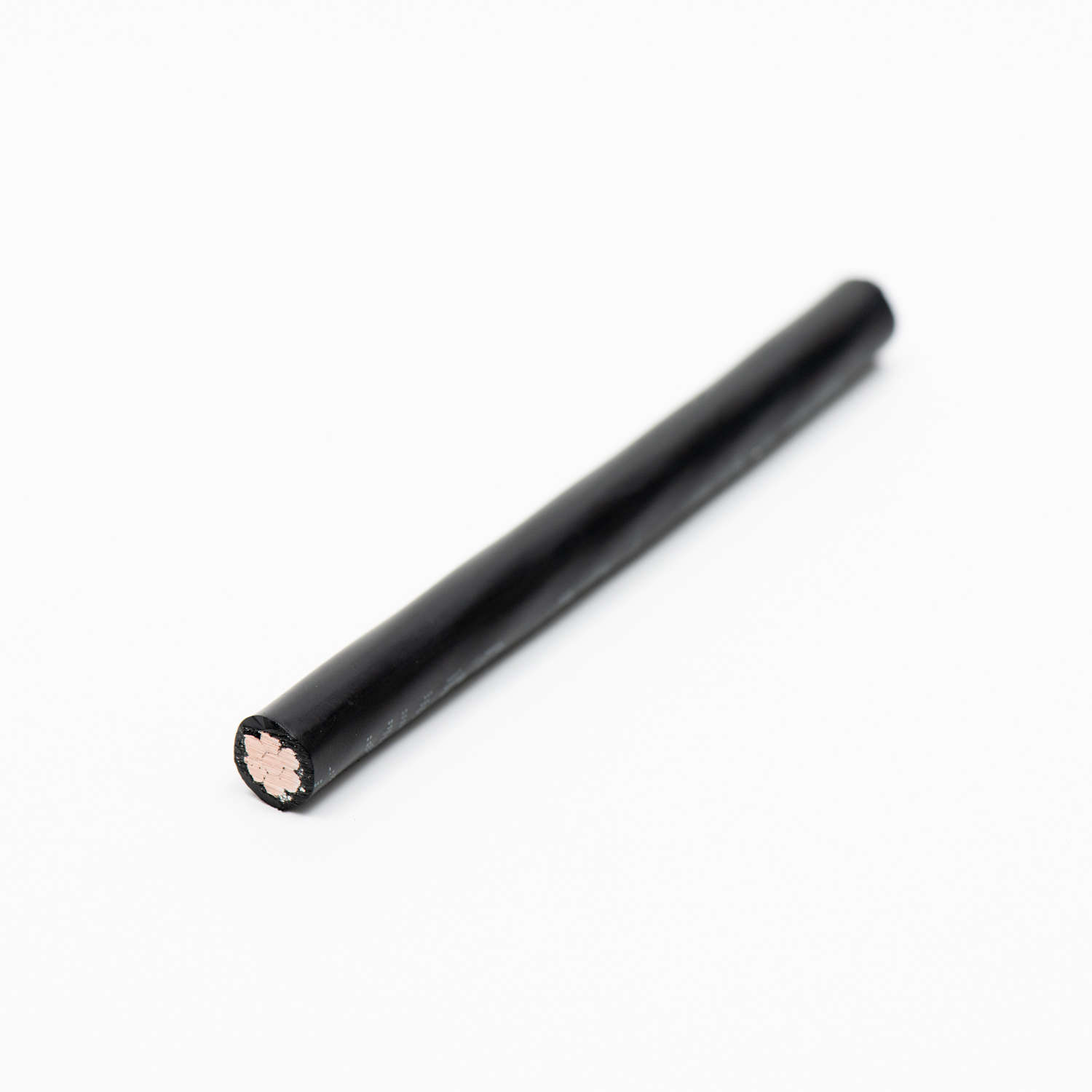

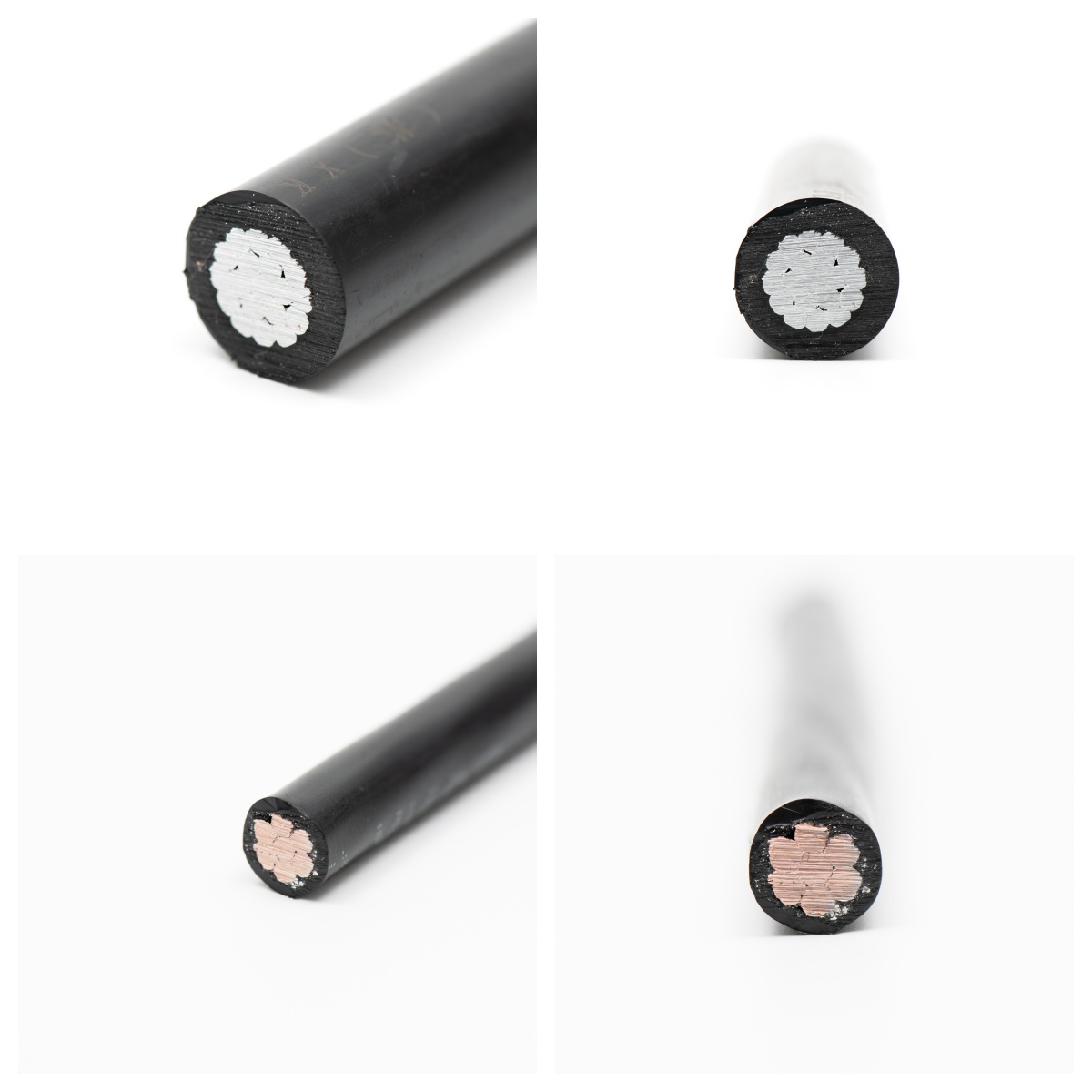

Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Líneas MV-ABC con mensajero neutral aislado
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte5-Sección D, AMKA (SFS 2200).
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral: conductores de aluminio.
Aplicación : los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0.05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0.02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0.02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0.25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0.25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0.30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para la temperatura ambiente de 25 ℃ y la temperatura máxima del conductor de 70 ℃.
Sección transversal | Diámetro del conductor | Grosor del aislamiento | Diámetro del núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0.02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0.02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0.25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0.25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0.30 | 10.8 | 12.0 | 27.9 |
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública + Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Líneas LV-ABC con mensajero neutral aislado
Código: ABC 0.6/1KV.
Normas: HD 626 S1: 1996 Parte 6 Sección E, AMKA (SFS 2200)
Construcción: conductores de aluminio con aislamiento XLPE.
Aplicación: los conductores de agrupación aérea se utilizan para redes tributarias de edificios de energía y sus redes internas.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Dimensiones de conductores de fase
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diameteno de núcleo | Capacidad de carga actual | Carga de rato | |||
(mm²) | mínimo | Max. | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para la temperatura ambiente de 30 ℃ y máx. Temperatura del conductor de 90 ℃.
Dimensiones de conductores de mensajeros neutrales
Sección transversal | Conductor Diámetro | Grosor de Aislamiento | Diámetro del núcleo | Capacidad de carga actual | Rotura Carga | |||
(mm²) | mínimo | tolerancia | nom. | mínimo | mínimo | Max. | (A*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para la temperatura ambiente de 30 ℃ y la temperatura máxima del conductor de 90 ℃.
Dimensiones del paquete de cables
Número de núcleos de fase × Sección transversal +conductores de iluminación pública +Sección transversal neutral (mm²) | Diámetro del paquete Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+k × 16+54.6 | 33.0 |
3 × 50+k × 16+54.6 | 36.0 |
3 × 70+k × 16+54.6 | 37.5 |
3 × 70+K × 25+54.6 | 40.0 |
3 × 70+k × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+k × 16+70 | 46.0 |
3 × 120+k × 16+95 | 47.0 |
3 × 150+k × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de conductores de iluminación pública (k puede ser igual a 0.1.2. o 3).
Líneas MV-ABC con mensajero neutral aislado
Código: ABC 11KV.
Normas: Sans 1713.
Construcción: Conductores de fase: conductores de aluminio con aislamiento XLPE.
Mensajero neutral : un conductor de acero galvanizado varado con aislamiento XLPE.
Aplicación: Los conductores de agrupación aérea deberán adecuados para continuar
Operación al aire libre en áreas tropicales en altitudes de hasta 2200 m sobre el mar
nivel, humedad de hasta 90%, temperatura ambiente promedio de+30 ℃ con
un mínimo de - 1 ℃ y un máximo de +4 ℃ a la luz solar directa, pesado
condiciones salinas a lo largo de la costa y los niveles isoceraunic de hasta 180
Tormenta de tormentas por año.
Instalación: No se permite que estos cables se entierren, incluso en conductos.
Características del conductor de fase
1 | Tamaño del conductor | mm² | 70 | 95 | 185 |
2 | Diámetro sobre conductor. | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espesor de dieléctrico. | mm | 3.4 | 3.4 | 3.4 |
Mínimo en un punto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diámetro sobre aislamiento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diámetro sobre la pantalla de núcleo semi-conductora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espesor de cinta de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espesor de la vaina. | mm | 1.8 | 1.8 | 1.8 |
Mínimo en un punto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamaño de la catenaria | mm² | 50 | 50 | 70 |
9 | Diámetro general del paquete. | mm | 55.7 | 67.8 | 79.2 |
10 | Masa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Apoyo de las características de la catenaria
1 | Tamaño de la catenaria | mm² | 50 | 70 |
2 | Número de cables | 7 | 7 | |
3 | Tamaño del cable (diámetro) | mm | 3.0 | 3.6 |
4 | Resistencia a la tracción mínima de cada cable | Kn | 9.26 | 13.13 |
5 | Alargamiento en el descanso. mínimo | % | 3.5 | 4.0 |
6 | Espesor de la cubierta protectora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo en un punto | mm | 0.96 | 1.96 | |
7 | Impusewhsandvoag e1.250s | 21kV/5min | 21kV/5min |
