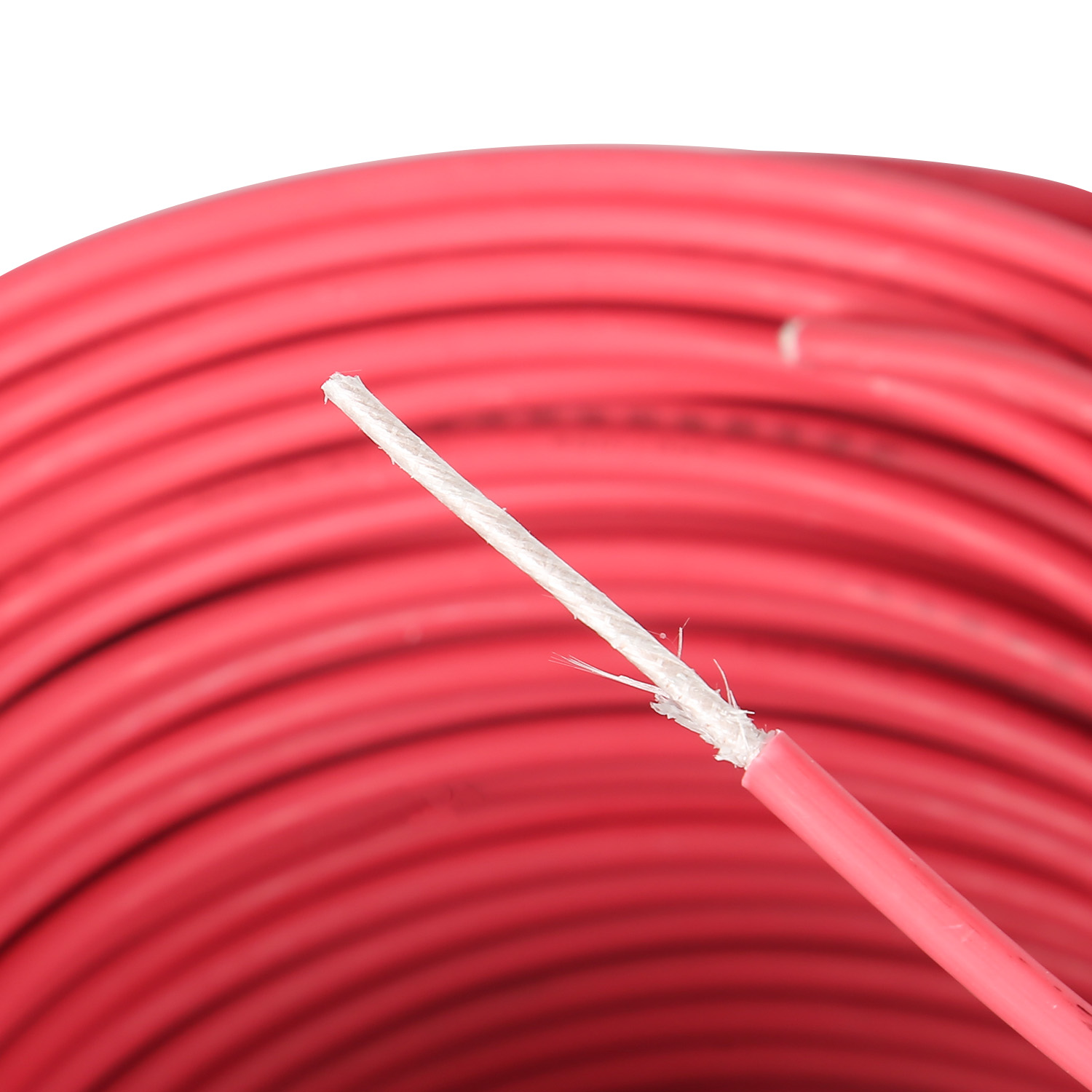

THW UL83 Conductor de cobre sólido sólido PVC Aislamiento de aislamiento

5 0 Recenzoj

Código: THW

Estándar: UL83

Construcción: conductor de cobre 1-sólido o colgado

Aislamiento de 2 PVC

Aplicación: para la instalación protegida en equipos y ajustes de iluminación también para la instalación en conducto en y debajo de yeso

Datos técnicos: Máx. Temperatura operativa 75 ℃

Sección transversal nominal	Conductor		Espesor de aislamiento	Diámetro general	Peso total de aproximadamente	Conductor DC resistencia a 20 ℃
mm²	Construcción		mm	mm	kg/km	Ω/km
14 AWG	1	1.63	0.76	3.21	3.97	8.45
12 AWG	1	2.05	0.76	3.63	4.39	5.31
10 AWG	1	2.588	0.76	4.17	4.93	3.34
8 AWG	1	3.264	1.14	5.6	6.74	2.1
6 AWG	1	4.115	1.52	7.22	8.74	1.32
14 AWG	7	0.617	0.76	3.43	4.19	8.62
12 AWG	7	0.773	0.76	3.9	4.66	5.43
10 AWG	7	0.983	0.76	4.53	5.29	3.41
8 AWG	7	1.237	1.14	6.05	7.19	2.14
6awg	7	1.537	1.52	7.71	9.23	1.35
4 AWG	7	1.963	1.52	8.99	10.51	0.848
2 AWG	7	2.473	1.52	10.52	12.04	0.534
1 AWG	19	1.686	2.03	12.55	14.58	0.423
1/0 AWG	19	1.89	2.03	13.57	15.6	0.335
2/0 AWG	19	2.124	2.03	14.74	16.77	0.266
3/0 AWG	19	2.388	2.03	16.06	18.09	0.211
4/0 AWG	37	1.916	2.03	17.53	19.56	0.167
250 kcmil	37	2.085	2.41	19.48	21.89	0.142
300 Kemil	37	2.286	2.41	20.88	23.29	0.118
350 kcmil	37	2.471	2.41	22.18	24.59	0.101
400 kcmil	37	2.641	2.41	23.37	25.78	0.0885
500 kcmil	61	2.294	2.41	25.53	27.94	0.0709
600 kcmil	61	2.52	2.79	28.32	31.11	0.059
700 Kemil	61	2.721	2.79	30.13	32.92	0.0506
750 Kemil	61	2.817	2.79	30.99	33.78	0.0472
800 Kemil	61	2.907	2.79	31.8	34.59	0.0443
900 Kemil	61	3.088	2.79	33.43	36.22	0.0393
1000 kcmil	61	3.251	2.79	34.9	37.69	0.0354
