El equipo está diseñado para funcionar de manera confiable en las siguientes condiciones ambientales:
Altitud: No superior a 2.000 metros sobre el nivel del mar.
Temperatura ambiente: Máxima +40°C, mínima –25°C.
Velocidad del viento exterior: No deberá exceder los 35 m/s.
Grado de contaminación: Clase II (ambiente de contaminación moderada, apto para la mayoría de zonas industriales y urbanas).
Resistencia sísmica:
Aceleración horizontal: ≤ 3 m/s²
Aceleración vertical: ≤ 1,5 m/s²
Factor de seguridad: > 1,67
Estos parámetros garantizan un rendimiento estable en condiciones típicas de distribución en exteriores, incluida actividad sísmica moderada y cargas de viento estándar.

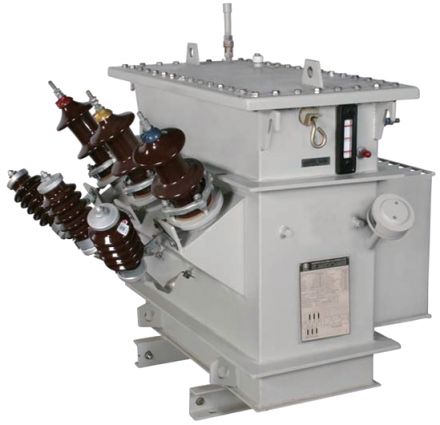

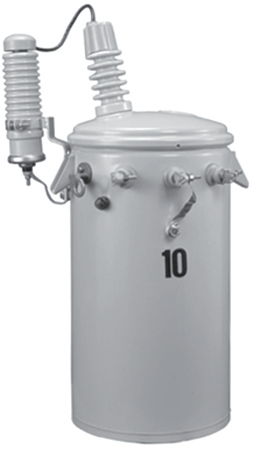

Para lograr el transformador CSP (completamente autoprotegido) de alto rendimiento, hemos integrado varios componentes clave de protección y monitoreo en el diseño del transformador. Estos componentes trabajan juntos durante el proceso de fabricación para proporcionar múltiples capas de protección eléctrica y térmica, lo que garantiza seguridad y confiabilidad operativa a largo plazo sin requerir extensos dispositivos de protección externa.
La tecnología CSP integra:
Protección contra sobrecorriente (fusible de alto voltaje)
Indicación de sobrecarga (luz de señal visual)
Protección de falla secundaria (disyuntor de bajo voltaje)
Estos componentes están montados internamente y coordinados eléctricamente para proporcionar una protección integral tanto para el transformador como para la red aguas abajo.
El fusible de alto voltaje sirve como dispositivo primario de protección contra sobrecorriente para el transformador. Su función principal es aislar automáticamente un transformador defectuoso de la red eléctrica principal en caso de una falla interna, como un cortocircuito o una sobrecarga severa.
Ubicación de montaje: Dentro del tanque del transformador.
Conexión eléctrica: Conectado entre:
El cable de alto voltaje entrante del casquillo, y
El cable de línea de alto voltaje del devanado primario del transformador.
Este montaje interno garantiza que el fusible funcione en un entorno controlado, protegido de la contaminación externa y las condiciones climáticas. Cuando el fusible funciona (se funde), interrumpe de forma segura la corriente de falla y desconecta el transformador de la red, evitando daños al equipo aguas arriba y reduciendo el impacto de la interrupción en otros clientes.
El indicador de sobrecarga proporciona una indicación visual clara cuando el transformador está funcionando en condiciones de carga anormales (por ejemplo, sobrecarga sostenida más allá de la capacidad nominal).
Ubicación de montaje: La luz indicadora está montada en la pared exterior del tanque del transformador, cerca de la manija de operación del disyuntor para una fácil visibilidad.
Conexión eléctrica: La luz de señal está conectada eléctricamente al circuito de detección de luz de señal interna dentro del transformador, que monitorea continuamente la corriente de carga.
Cuando la corriente de carga excede el umbral preestablecido durante un período específico, el circuito de detección activa la luz indicadora externa. Esto permite al personal de campo identificar rápidamente los transformadores sobrecargados sin abrir el tanque ni realizar mediciones complejas, lo que permite una gestión oportuna de la carga o acciones de mantenimiento.
El disyuntor de bajo voltaje (secundario) proporciona protección contra fallas y sobrecargas del lado secundario, protegiendo el circuito de bajo voltaje y el equipo aguas abajo contra daños causados por una corriente excesiva.
Ubicación de montaje: Dentro del tanque del transformador.
Conexión eléctrica: Conectado entre:
El devanado secundario (lado de bajo voltaje del transformador), y
El casquillo secundario (que se conecta al cable o carga externa de bajo voltaje).
Esta conexión interna garantiza que toda la corriente que sale del devanado secundario pase a través del disyuntor. En caso de una falla del lado secundario (como un cortocircuito o una sobrecarga sostenida), el disyuntor se dispara y desconecta la carga del transformador. Esto protege tanto el transformador como el equipo aguas abajo de tensiones térmicas y mecánicas.
El disyuntor secundario se puede restablecer manualmente una vez eliminada la falla, lo que proporciona protección y comodidad operativa.
