Introducción en accesorios de cables para 48/66 ~ 290/500kV

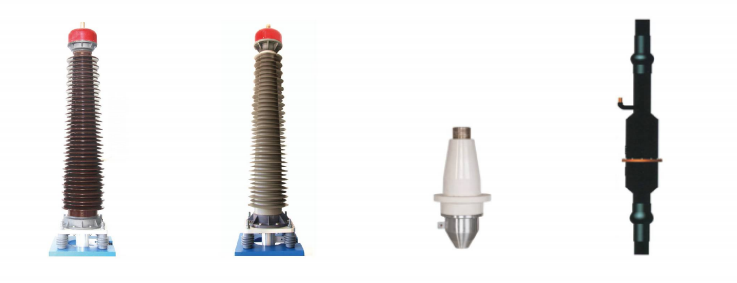

48/66KV ~ 290/500KV Los accesorios de cable de alto voltaje se pueden clasificar como terminación al aire libre del buje de porcelana, el buje compuesto para el buje al aire libre, la terminación del exterior de tipo seca suave de tipo suave, la terminación del exterior de tipo SIG, la junta de rama de la rama total de la fase de una sola fase y la phase de tres aislados. caja, y caja de protección a tierra, caja interconectada y protector de envoltura, etc.
| Cantidad: | |
|---|---|
|
| |
4e-yjzwrg4
4E

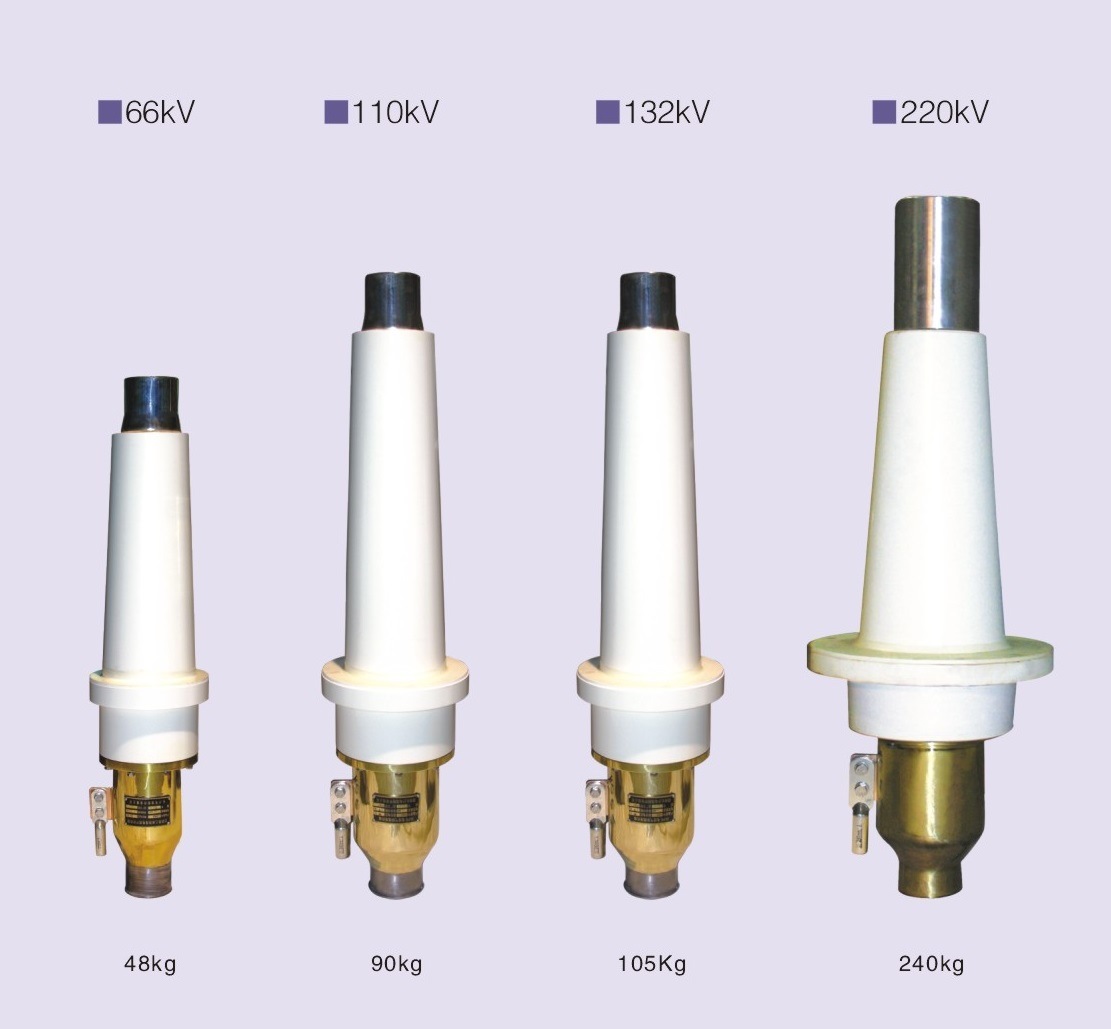

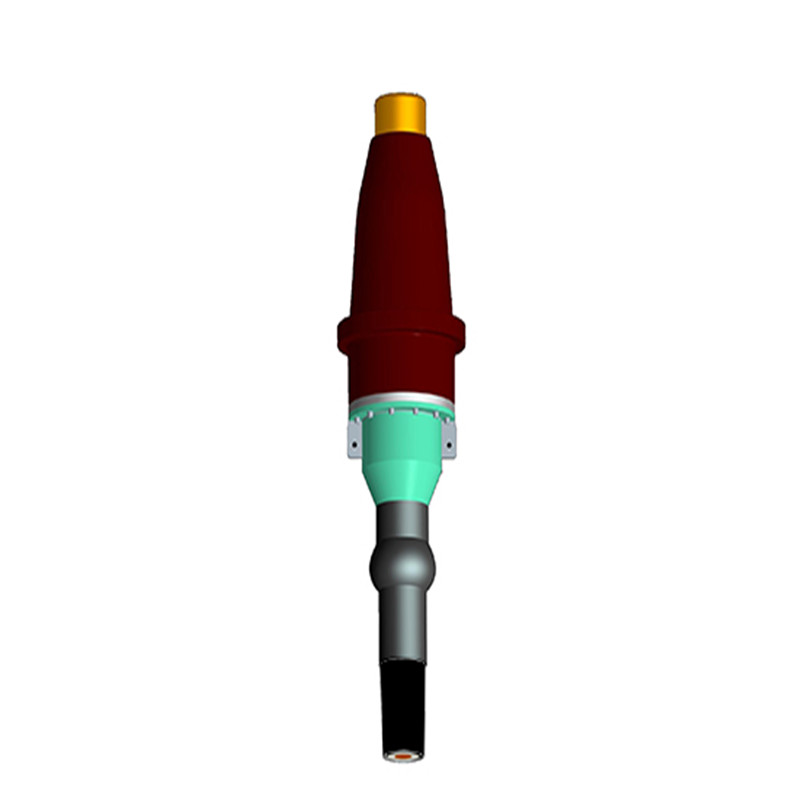

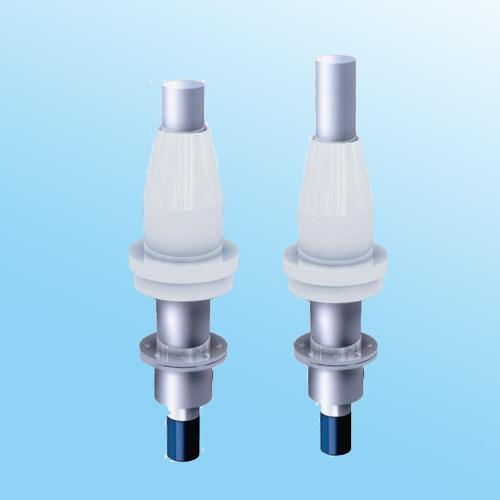

La terminación SIG de 138 kV (apartamento con aislamiento de gas) es un componente crítico para los sistemas de transmisión de potencia de alto voltaje, diseñados para conectar los cables de alimentación de forma segura a equipos SIG mientras mantiene un aislamiento óptimo y una estabilidad mecánica. Esta terminación está diseñada para operar a 138 kV, un nivel de voltaje común en las redes regionales y de subtransmisión, y es compatible con hexafluoruro de azufre (SF6) o sistemas de azar con aislamiento ecológico.
Construido con resina epoxi de alta calidad o materiales compuestos, la terminación proporciona un excelente aislamiento eléctrico y resistencia a factores ambientales como humedad, polvo y contaminantes químicos. El conductor interno está hecho de cobre o aluminio de grado electrolítico, lo que garantiza una baja resistencia eléctrica y una pérdida de potencia mínima. El diseño incorpora conos de control de tensión para distribuir uniformemente campos eléctricos, evitando descargas parciales y mejorando la confiabilidad a largo plazo en aplicaciones de alto voltaje.
Estabilidad de alto voltaje : diseñada para resistir las rigurosas demandas eléctricas y térmicas de los sistemas de 138 kV, con un enfoque en minimizar la descarga de corona y la concentración de campo.
Diseño compacto : a diferencia de las terminaciones tradicionales de porcelana, la terminación del SIG presenta un diseño que ahorra espacio que se ajusta a la perfección en los diseños modernos de la aparamenta compacta, reduciendo la huella de la subestación general.
Operación sin mantenimiento : la construcción sellada herméticamente evita la fuga de gas y la entrada de contaminantes externos, eliminando la necesidad de mantenimiento o reacondicionamiento regular.
Resiliencia ambiental : hecho de materiales hidrofóbicos que repelen la humedad, la terminación es adecuada para su uso en entornos húmedos, costeros o contaminados sin comprometer el rendimiento.
Instalación fácil : diseñada para un archivo adjunto rápido y seguro a los gabinetes SIG, con interfaces estandarizadas que cumplen con los estándares internacionales (IEC 62271-102), reduciendo el tiempo de instalación y los costos de mano de obra.
Substaciones de alto voltaje : conecta los cables de transmisión a la aparemtura de SIG, los interruptores de circuito y los transformadores en las redes de energía regionales.
Sistemas de energía industrial : utilizado en plantas de fabricación a gran escala, refinerías e instalaciones petroquímicas que requieren una distribución confiable de alto voltaje.
Proyectos de energía renovable : se integra con parques eólicos y plantas solares para conectar las unidades de generación a la red de transmisión principal, asegurando una evacuación eficiente de energía.
Substiciones urbanas : el diseño compacto es ideal para áreas urbanas con restricciones en el espacio donde las terminaciones voluminosas tradicionales no son prácticas.
Sistemas de cables subterráneos : une la brecha entre los cables de transmisión subterráneos y el equipo SIG superior, proporcionando un punto de transición seguro.
P: ¿Cuál es la temperatura de funcionamiento máxima de la terminación de SIG??
R: Está diseñado para operar a temperaturas de hasta 90 ° C (temperatura del conductor) bajo carga completa, con temperaturas ambientales que van desde -40 ° C a +50 ° C.
P: ¿Es la terminación compatible con los sistemas no aislados de gas SF6?
R: Sí, se puede adaptar para su uso con mezclas de gas ecológicas, como nitrógeno o gases a base de fluoronitrilo, dependiendo de los requisitos del cliente.
P: ¿Cómo se maneja la tensión eléctrica en la interfaz de terminación??
R: Los electrodos de control de tensión y los materiales de aislamiento graduados se utilizan para garantizar una distribución uniforme del campo eléctrico, evitando las tareas de destellos y las descargas parciales.
P: ¿Se puede utilizar la terminación en las instalaciones de SIG al aire libre??
R: Sí, la carcasa de material compuesto brinda protección contra elementos al aire libre, lo que lo hace adecuado para aplicaciones interiores y exteriores.
P: ¿Cuál es el procedimiento de prueba estándar para esta terminación??
R: Se somete a pruebas de tipo rigurosas que incluyen resistencia de alto voltaje, descarga parcial, ciclo térmico y pruebas de impacto mecánico para cumplir con los estándares IEC y nacionales.
La terminación SIG de 138 kV (apartamento con aislamiento de gas) es un componente crítico para los sistemas de transmisión de potencia de alto voltaje, diseñados para conectar los cables de alimentación de forma segura a equipos SIG mientras mantiene un aislamiento óptimo y una estabilidad mecánica. Esta terminación está diseñada para operar a 138 kV, un nivel de voltaje común en las redes regionales y de subtransmisión, y es compatible con hexafluoruro de azufre (SF6) o sistemas de azar con aislamiento ecológico.
Construido con resina epoxi de alta calidad o materiales compuestos, la terminación proporciona un excelente aislamiento eléctrico y resistencia a factores ambientales como humedad, polvo y contaminantes químicos. El conductor interno está hecho de cobre o aluminio de grado electrolítico, lo que garantiza una baja resistencia eléctrica y una pérdida de potencia mínima. El diseño incorpora conos de control de tensión para distribuir uniformemente campos eléctricos, evitando descargas parciales y mejorando la confiabilidad a largo plazo en aplicaciones de alto voltaje.
Estabilidad de alto voltaje : diseñada para resistir las rigurosas demandas eléctricas y térmicas de los sistemas de 138 kV, con un enfoque en minimizar la descarga de corona y la concentración de campo.
Diseño compacto : a diferencia de las terminaciones tradicionales de porcelana, la terminación del SIG presenta un diseño que ahorra espacio que se ajusta a la perfección en los diseños modernos de la aparamenta compacta, reduciendo la huella de la subestación general.
Operación sin mantenimiento : la construcción sellada herméticamente evita la fuga de gas y la entrada de contaminantes externos, eliminando la necesidad de mantenimiento o reacondicionamiento regular.
Resiliencia ambiental : hecho de materiales hidrofóbicos que repelen la humedad, la terminación es adecuada para su uso en entornos húmedos, costeros o contaminados sin comprometer el rendimiento.
Instalación fácil : diseñada para un archivo adjunto rápido y seguro a los gabinetes SIG, con interfaces estandarizadas que cumplen con los estándares internacionales (IEC 62271-102), reduciendo el tiempo de instalación y los costos de mano de obra.
Substaciones de alto voltaje : conecta los cables de transmisión a la aparemtura de SIG, los interruptores de circuito y los transformadores en las redes de energía regionales.
Sistemas de energía industrial : utilizado en plantas de fabricación a gran escala, refinerías e instalaciones petroquímicas que requieren una distribución confiable de alto voltaje.
Proyectos de energía renovable : se integra con parques eólicos y plantas solares para conectar las unidades de generación a la red de transmisión principal, asegurando una evacuación eficiente de energía.
Substiciones urbanas : el diseño compacto es ideal para áreas urbanas con restricciones en el espacio donde las terminaciones voluminosas tradicionales no son prácticas.
Sistemas de cables subterráneos : une la brecha entre los cables de transmisión subterráneos y el equipo SIG superior, proporcionando un punto de transición seguro.
P: ¿Cuál es la temperatura de funcionamiento máxima de la terminación de SIG??
R: Está diseñado para operar a temperaturas de hasta 90 ° C (temperatura del conductor) bajo carga completa, con temperaturas ambientales que van desde -40 ° C a +50 ° C.
P: ¿Es la terminación compatible con los sistemas no aislados de gas SF6?
R: Sí, se puede adaptar para su uso con mezclas de gas ecológicas, como nitrógeno o gases a base de fluoronitrilo, dependiendo de los requisitos del cliente.
P: ¿Cómo se maneja la tensión eléctrica en la interfaz de terminación??
R: Los electrodos de control de tensión y los materiales de aislamiento graduados se utilizan para garantizar una distribución uniforme del campo eléctrico, evitando las tareas de destellos y las descargas parciales.
P: ¿Se puede utilizar la terminación en las instalaciones de SIG al aire libre??
R: Sí, la carcasa de material compuesto brinda protección contra elementos al aire libre, lo que lo hace adecuado para aplicaciones interiores y exteriores.
P: ¿Cuál es el procedimiento de prueba estándar para esta terminación??
R: Se somete a pruebas de tipo rigurosas que incluyen resistencia de alto voltaje, descarga parcial, ciclo térmico y pruebas de impacto mecánico para cumplir con los estándares IEC y nacionales.
