Introducción en accesorios de cables para 48/66 ~ 290/500kV
48/66KV ~ 290/500KV Los accesorios de cable de alto voltaje se pueden clasificar como terminación al aire libre del buje de porcelana, el buje compuesto para el buje al aire libre, la terminación del exterior de tipo seca suave de tipo suave, la terminación del exterior de tipo SIG, la junta de rama de la rama total de la fase de una sola fase y la phase de tres aislados. caja, y caja de protección a tierra, caja interconectada y protector de envoltura, etc.
| Cantidad: | |
|---|---|
|
| |
4e-yjzwcf4
4E

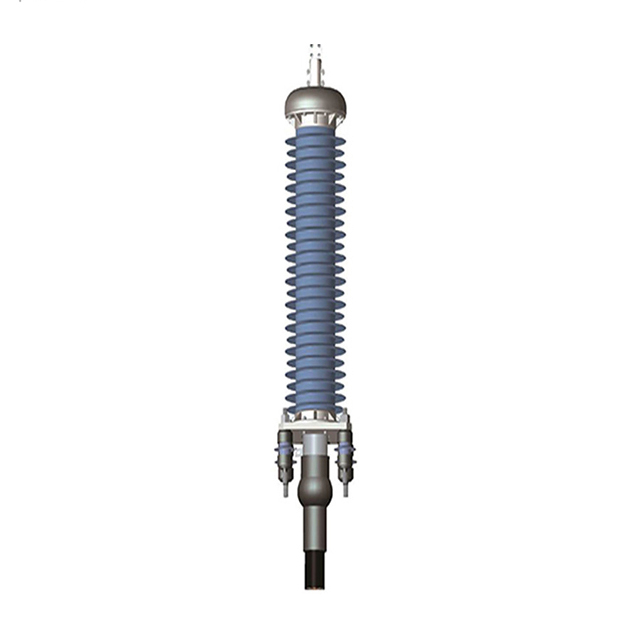

La terminación al exterior del buje compuesto de 132kV es un tipo de terminación de cable de alto voltaje diseñada para uso en exteriores, típicamente en líneas eléctricas aéreas o conexiones de subestación. Combina materiales de polímero compuesto (como caucho de silicona y epoxi) con tecnologías aislantes tradicionales (como diseños llenos de aceite o secos) para proporcionar un rendimiento superior en entornos contaminados, húmedos o duros.
Alcivicura de caucho de silicona : proporciona una excelente resistencia a los rayos UV, hidrofobicidad y rendimiento contra la contaminación (adecuado para la contaminación de Clase III/IV ).
Núcleo de fibra de vidrio epoxi : alta resistencia mecánica y propiedades de aislamiento.
Diseño lleno de aceite : algunos modelos utilizan aceite aislante dentro del casquillo para una mayor resistencia dieléctrica.
Cono de estrés : hecho de caucho de silicona líquida importada (LSR) , asegurando una distribución uniforme de campo eléctrico y elasticidad a largo plazo.
Sistema de sellado múltiple : previene la entrada de humedad y la fuga de aceite con sellos NBR/Silicona.
Sujetadores de acero inoxidable : hardware resistente a la corrosión para la durabilidad.
✔ Peso más ligero (instalación más fácil, carga estructural reducida).
✔ Resistencia a la contaminación superior (superficie hidrofóbica autolimpiada).
✔ No hay riesgo de falla explosiva (a diferencia de la porcelana, que puede romperse).
✔ Mejor resistencia mecánica (estructura de polímero resistente al impacto).
| Característica | de buje compuesto de | buje de porcelana |
|---|---|---|
| Peso | <20% de porcelana | Pesado, frágil |
| Riesgo de explosión | Ninguno (silicona flexible) | Alto (se rompe violentamente) |
| Distancia de arrastre | 25 mm/kV (nivel III) | 17 mm/kV (nivel I) |
| Mantenimiento | Autodeanía, sin lavado | Se requiere limpieza anual |
| Esperanza de vida | Más de 30 años (resistente al envejecimiento) | 15-20 años (propenso a las grietas) |
Terminaciones de cable de alto voltaje (por ejemplo, sistemas de 10kV-220kV).
Conexiones de línea superior en áreas costeras, industriales o de alta contaminación.
Subestaciones y transformadores donde se prefieren los diseños compactos sin mantenimiento.
Clase de voltaje : confirme si sus modelos son para voltaje medio (p. Ej., 35kV) o alto voltaje (110kV+).
Cumplimiento de estándares : debería reunirse con IEC 60840, IEEE 386 o GB/T 12706.
Distancia de fugas : escrutinio más largo para áreas de contaminación pesadas.
| Característica | 4e-yjzwcf3 | 4e-yjzwcf4 |
|---|---|---|
| Nivel de contaminación | Clase III | Clase IV (superior) |
| Aislamiento | Llena de aceite? | ¿Tipo seco? |
| Voltaje | (Especificar KV) | (Especificar KV) |
Sellado confiable (sin fuga de aceite, impermeable).
Larga vida útil (silicona resiste el envejecimiento).
Bajo mantenimiento (no se necesita limpieza en áreas contaminadas).
