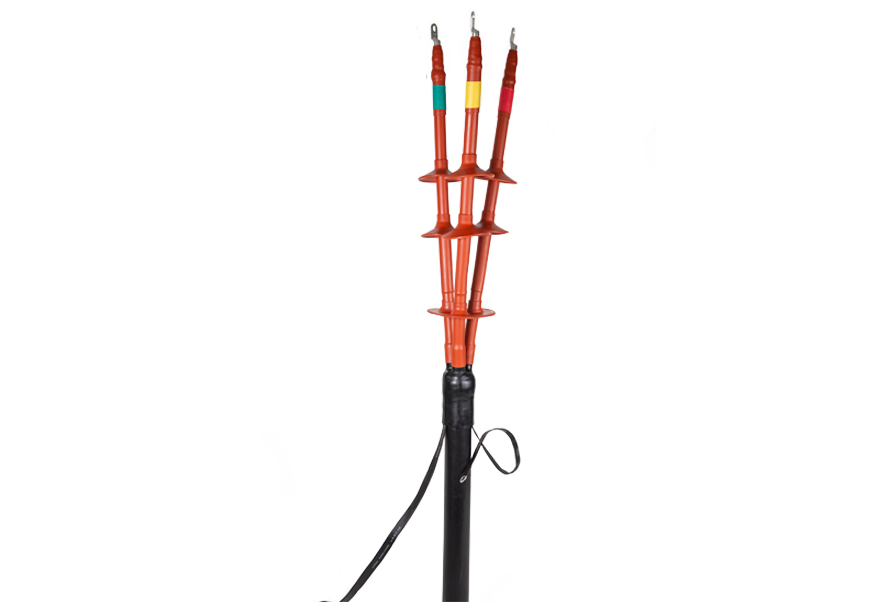

4E
| Modelo Serie | Voltaje U₀/U | Núcleos | Cable Aislamiento Rango de diámetro | Aplicación | Tipo de blindaje |
|---|---|---|---|---|---|
| HST-10/1 | 6/10 kV | 1 | 16-35 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-10/3 | 6/10 kV | 3 | 20–45 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-15/1 | 8,7/15 kV | 1 | 18-40 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-15/3 | 8,7/15 kV | 3 | 25-50 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-24/1 | 12/20 kV | 1 | 22-48 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-24/3 | 12/20 kV | 3 | 30-60 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-35/1 | 26/35 kV | 1 | 30-60 milímetros | Interior/Exterior | Cinta/alambre de cobre |
| HST-35/3 | 26/35 kV | 3 | 40-75 milímetros | Interior/Exterior | Cinta/alambre de cobre |
Kits personalizados disponibles para diámetros de aislamiento y construcciones de cables no estándar.
Clasificación de voltaje (U₀/U): Coincide con el voltaje nominal del cable. Para un sistema de 10 kV, utilice un kit de 6/10 kV o 8,7/15 kV según la conexión a tierra. Para sistemas de 35 kV, utilice el kit de 26/35 kV.
Número de núcleos: Un solo núcleo o tres núcleos. Los kits de tres núcleos incluyen tubos separados para cada núcleo y una funda de separación.
Diámetro exterior del aislamiento del cable: Esta es la dimensión crítica. Mida el diámetro sobre la pantalla aislante (excluyendo la capa semiconductora). Seleccione el kit cuyo rango de diámetro cubra su cable. Si el diámetro del cable se encuentra entre dos tamaños de kit, elija el más grande y use cinta selladora adicional.
Estructura del blindaje: cinta de cobre, alambre de cobre o funda de plomo. Los kits incluyen un cable de tierra apropiado y un resorte de fuerza constante para la conexión del blindaje. Para la funda de plomo, utilice una funda de plomo y suelde.
Interior o exterior: los kits para exteriores incluyen tubos anti-rastreo y una distancia de fuga mayor. Los kits de interior son más cortos. Ambos utilizan el mismo principio de control del estrés.
Sección transversal del conductor del cable: determina el tamaño del terminal. Los kits suelen incluir orejetas para una variedad de secciones transversales. Especifique el material del conductor (cobre o aluminio) y el tipo de terminal (de compresión, atornillado o mecánico).
Entorno de instalación: Para áreas altamente contaminadas, seleccione el kit para exteriores con fuga extendida. Para altitudes elevadas, reduzca el voltaje. Para zonas sísmicas, utilice conexiones flexibles.
| Valor | del parámetro |
|---|---|
| Tensión nominal U₀/U | 3,6/6, 6/10, 8,7/15, 12/20, 18/30, 26/35 kV |
| Tensión máxima del sistema Um | 7,2, 12, 17,5, 24, 36, 42 kV |
| Resistencia a la frecuencia de alimentación (5 min) | 2,5 U₀ durante 1 min (prueba de rutina) |
| Resistencia al impulso del rayo (1,2/50 µs) | 60, 75, 95, 125, 150, 170 kV (según clase) |
| Descarga parcial a 1,73 U₀ | ≤ 10 pC |
| Temperatura del conductor continuo | 90°C |
| Temperatura de sobrecarga de emergencia | 130°C (≤ 8h) |
| Temperatura de cortocircuito | 250°C (≤ 5 s) |
| Temperatura de contracción por calor | 120–140°C |
| Temperatura de instalación recomendada | Por encima de -10°C |
| Distancia de fuga (exterior) | ≥ 31mm/kV |
| Vida útil del kit | 2 años desde la fecha de producción |
| Condiciones de almacenamiento | Seco, ventilado, por debajo de 35°C, evitar la luz solar. |
Prepare el cable: corte el cable a la longitud adecuada, retire la funda exterior, la armadura y la ropa de cama. Deje suficiente longitud para la terminación. Retire la pantalla aislante para exponer el aislamiento. Capa semiconductora biselada.
Instale el cable de tierra: Conecte el cable de tierra al blindaje de cobre usando un resorte de fuerza constante. Para tres núcleos, conecte cada núcleo con escudo y armadura. Soldar o engarzar.
Aplique el tubo de control de tensión: Limpie la superficie aislante. Deslice el tubo de control de tensión sobre el recorte de la pantalla aislante. Calentar uniformemente desde el centro hacia afuera hasta que se recupere.
Aplique el tubo aislante: Deslice el tubo aislante sobre el tubo de control de tensión. Termocontraíble de abajo hacia arriba para evitar bolsas de aire.
Aplique el tubo de sellado: Para exteriores, deslice el tubo anti-rastreo sobre el tubo de aislamiento. Termocontraíble. Para interiores, utilice un tubo de sellado en la parte superior.
Instale el terminal: engarce o atornille el terminal al conductor. Cubra el cilindro de orejeta con el tubo de sellado y el termorretráctil.
Sellado y acabado: aplique relleno conductor en el corte de la pantalla si es necesario. Asegúrese de que todos los tubos estén completamente recuperados y sin huecos. Pruebe la resistencia del aislamiento.
Siga siempre el manual de instrucciones del kit específico que se proporciona con cada terminación.

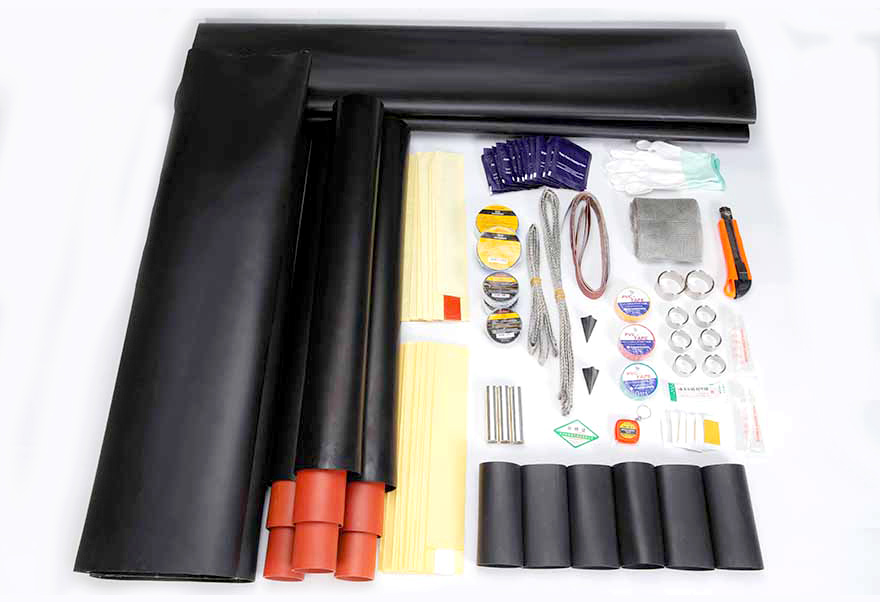

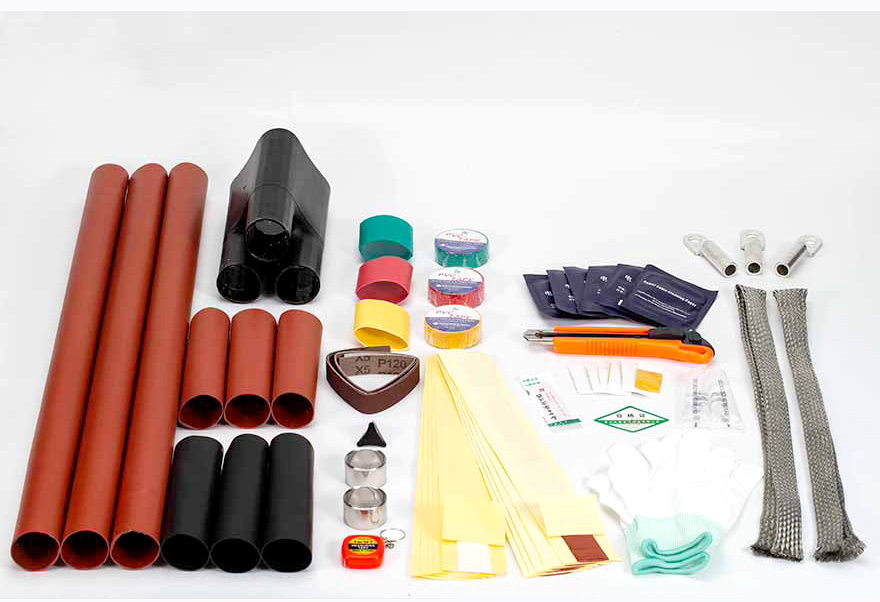

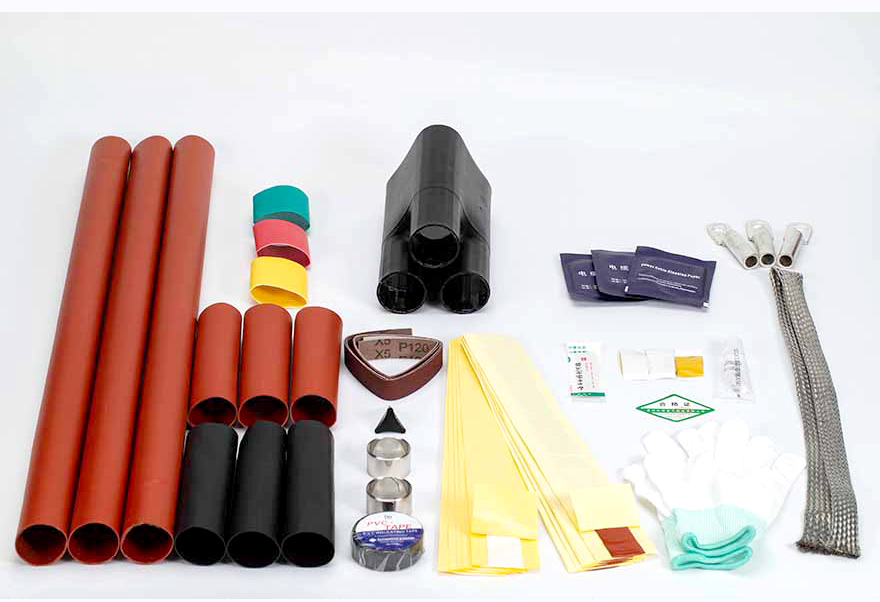

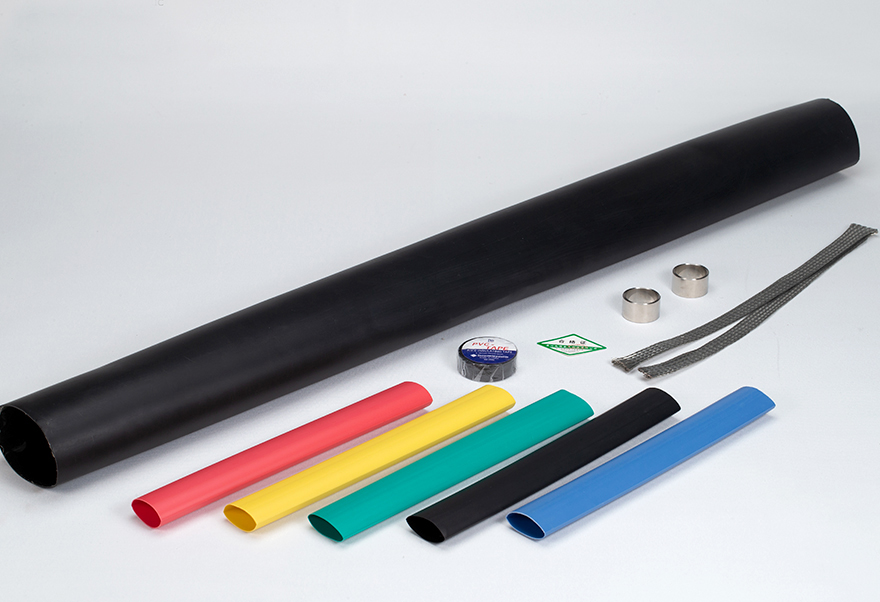

| Artículo | Cantidad | Descripción |
|---|---|---|
| Tubos de control de tensión | 3 | Termocontraíble, rojo |
| Tubería de aislamiento | 3 | Termocontraíble, negro |
| Tubería anti-rastreo | 3 | Termocontraíble, gris |
| Bota de ruptura | 1 | Termocontraíble, negro |
| tubo de sellado | 3 | Termocontraíble, negro |
| relleno conductor | 1 | Tubo |
| Cable de tierra | 1 | Cobre, con terminal |
| Resorte de fuerza constante | 3 | Para conexión de pantalla |
| Terminales | 3 | Compresión o atornillada |
| Toallitas de limpieza | 1 paquete | |
| paño abrasivo | 1 | |
| Manual de instalación | 1 |
Los kits de interior y de un solo núcleo tienen menos componentes. El contenido exacto varía según el modelo.
Aparamenta de media tensión y unidades principales en anillo.
Transformadores de distribución y subestaciones paquete.
Cajas de derivación de cables y pilares alimentadores.
Subestaciones interiores y postes exteriores.
Sistemas de captación de energías renovables (solar, eólica)
Distribución de energía en plantas industriales.
Modernización y reparación de cables PILC o XLPE existentes
Referencias típicas de proyectos: terminaciones de cable XLPE de tres núcleos de 10 kV para un parque solar de 2 MW en España; Terminaciones unipolares de 35 kV para una planta siderúrgica en Turquía; Terminaciones interiores de tres núcleos de 20kV para un centro de datos en Alemania.
✅ Rentable: menor costo de material e instalación que el encogimiento en frío
✅ Amplio rango de temperatura – –55°C a +125°C, adecuado para ambientes extremos
✅ Alta rigidez dieléctrica – ≥ 20 kV/mm
✅ Retardante de llama – autoextinguible (IEC 60332-1)
✅ Resistente a los rayos UV y a la intemperie: apto para uso en exteriores (con cobertizos para la intemperie)
✅ Vida útil de más de 30 años: confiabilidad comprobada a largo plazo
✅ Compatible con cables BT, MT y HV – hasta 35 kV
