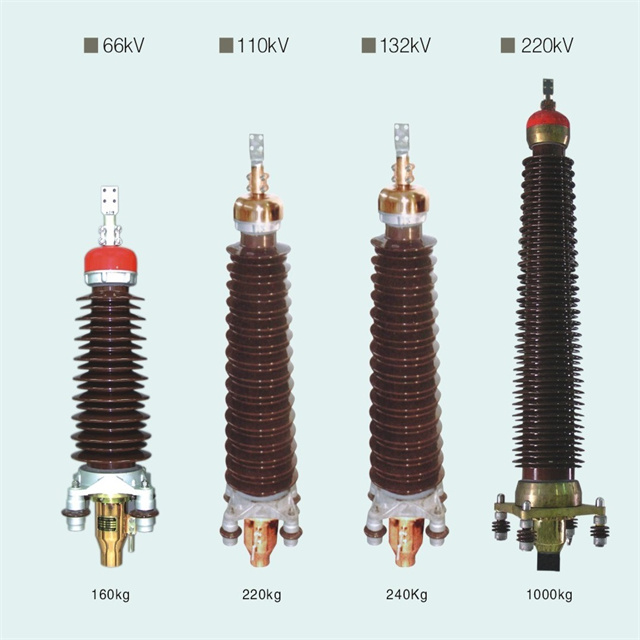

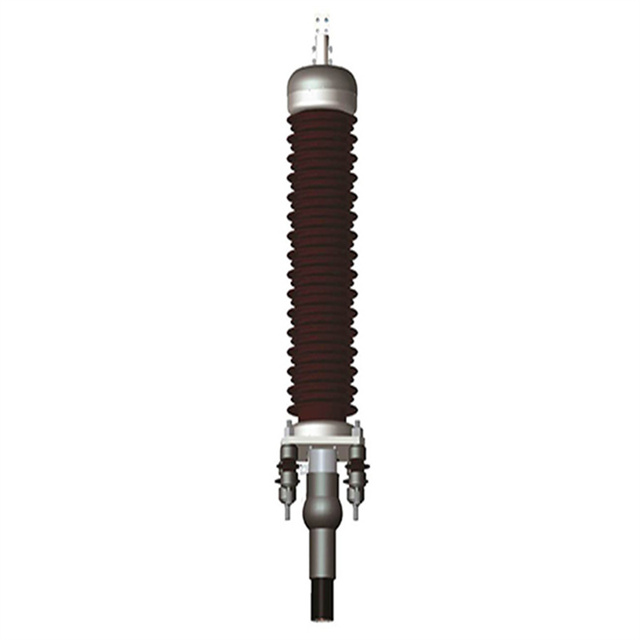

La terminación del cable de alimentación del buje de porcelana de 76/132kV es una solución robusta de alto voltaje diseñada para terminar cables de alimentación en subestaciones al aire libre y sistemas de transmisión de arriba. Combinando un aislante de porcelana con un ajuste de metal con ingeniería de precisión, esta terminación proporciona un excelente aislamiento eléctrico, resistencia mecánica y resistencia a entornos duros al aire libre. El buje de porcelana está glaseado para mejorar la hidrofobicidad y prevenir el descasco de contaminación, mientras que la conexión del conductor interno presenta compresión o juntas atornilladas para conductividad de baja resistencia.
Diseñado para operar a 76 kV y 132 kV, la terminación incorpora electrodos de control de tensión para administrar los gradientes de campo eléctrico en la interfaz de aislamiento del cable, lo que reduce el riesgo de descargas parciales. La carcasa de porcelana está diseñada con múltiples cobertizos para aumentar la distancia de escalofrío, lo que lo hace adecuado para áreas contaminadas con altos niveles de polvo, sal o consecuencias industriales. La base metálica es galvanizada en caliente para resistir la corrosión, asegurando la confiabilidad a largo plazo en las zonas costeras o industriales.
Rendimiento de aislamiento superior : el buje de porcelana ofrece alta resistencia dieléctrica y resistencia al choque térmico, con un voltaje de destello 20% más alto que las alternativas compuestas en entornos limpios.
Resistencia a la contaminación : la superficie acristalada y el perfil de cobertizo minimizan la acumulación de contaminantes, con 可选防污闪涂层 (recubrimientos anti-contaminución opcionales) disponibles para clases de contaminación severas (IV-V).
Robustez mecánico : soporta velocidades de viento de hasta 300 km/hy cargas de hielo de 50 mm de espesor, lo que lo hace adecuado para condiciones climáticas extremas.
Instalación fácil : las interfaces de brida estandarizadas cumplen con IEC 60137 y ANSI C57.19, lo que permite una integración rápida con apartamento, transformadores y barras colectivas.
Bajo mantenimiento : la superficie inerte de porcelana requiere una limpieza mínima: el lavado de presión típicamente cada 5-7 años en áreas contaminadas.

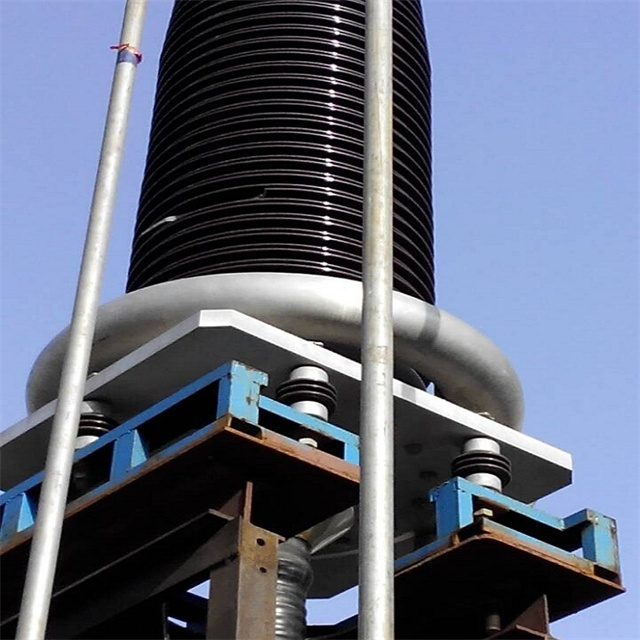

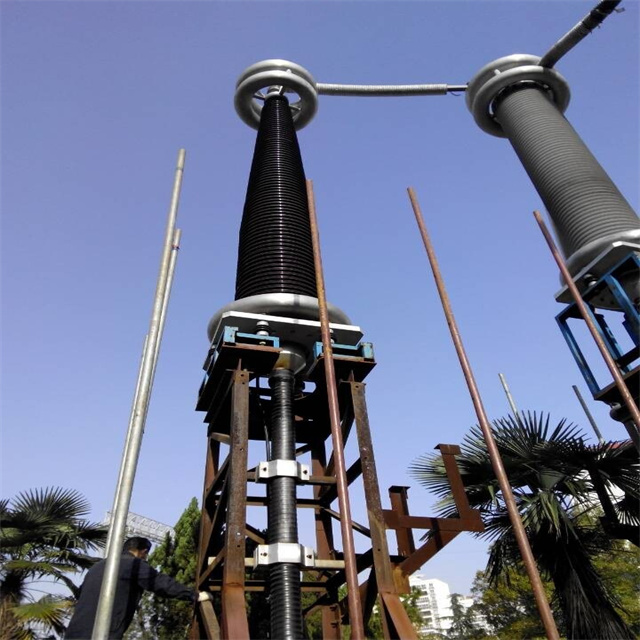

Substaciones al aire libre : termina los cables de alto voltaje conectados a los interruptores de circuitos, transformadores y pararrayos en las redes regionales y nacionales.
Plantas de energía costeras : el acero galvanizado resistente a la corrosión y la porcelana glaseada aseguran la longevidad en los ambientes marinos cargados de sal.
Substiciones industriales : utilizado en plantas de acero, refinerías e instalaciones químicas, resistencia a los vapores químicos y el polvo conductivo a través de recubrimientos especializados.
Redes de alta altitud : funciona de manera confiable en altitudes de hasta 4000 metros, con una mayor distancia de escalofrío compensando la densidad del aire reducida.
Proyectos de renovación : modificaciones de infraestructura de subestación más antigua, reemplazando las terminaciones degradadas con soluciones de porcelana sin mantenimiento.
P: ¿Cuál es la diferencia entre las terminaciones de clase de contaminación normal y pesada?
R: Las terminaciones de la clase de contaminación pesada tienen cobertizos más altos y una mayor distancia de escalofrío (por ejemplo, 3100 mm para 132kV), adecuadas para áreas con conductividad> 100 μs/cm.
P: ¿Puede el buje de porcelana soportar impactos físicos??
R: Si bien la porcelana es frágil, la terminación está diseñada con una brida que absorbe el choque para minimizar el daño por vibraciones o impactos menores.
P: ¿La terminación es compatible con los cables llenos de aceite y con aislamiento XLPE?
R: Sí, admite varios tipos de cable con interfaces de aislamiento adaptables y mecanismos de sellado.
P: ¿Cómo se maneja la tensión eléctrica en el punto de terminación del cable??
R: Un cono de estrés graduado hecho de material semi-conductivo iguala el campo eléctrico, evitando la concentración en el corte del escudo de aislamiento.
P: ¿Cuál es el par recomendado para las conexiones de conductores??
R: Los valores de torque dependen del tamaño del cable (por ejemplo, 100-200 nm para cables de 500 mm²), detallados en el manual de instalación para garantizar conexiones de baja resistencia.

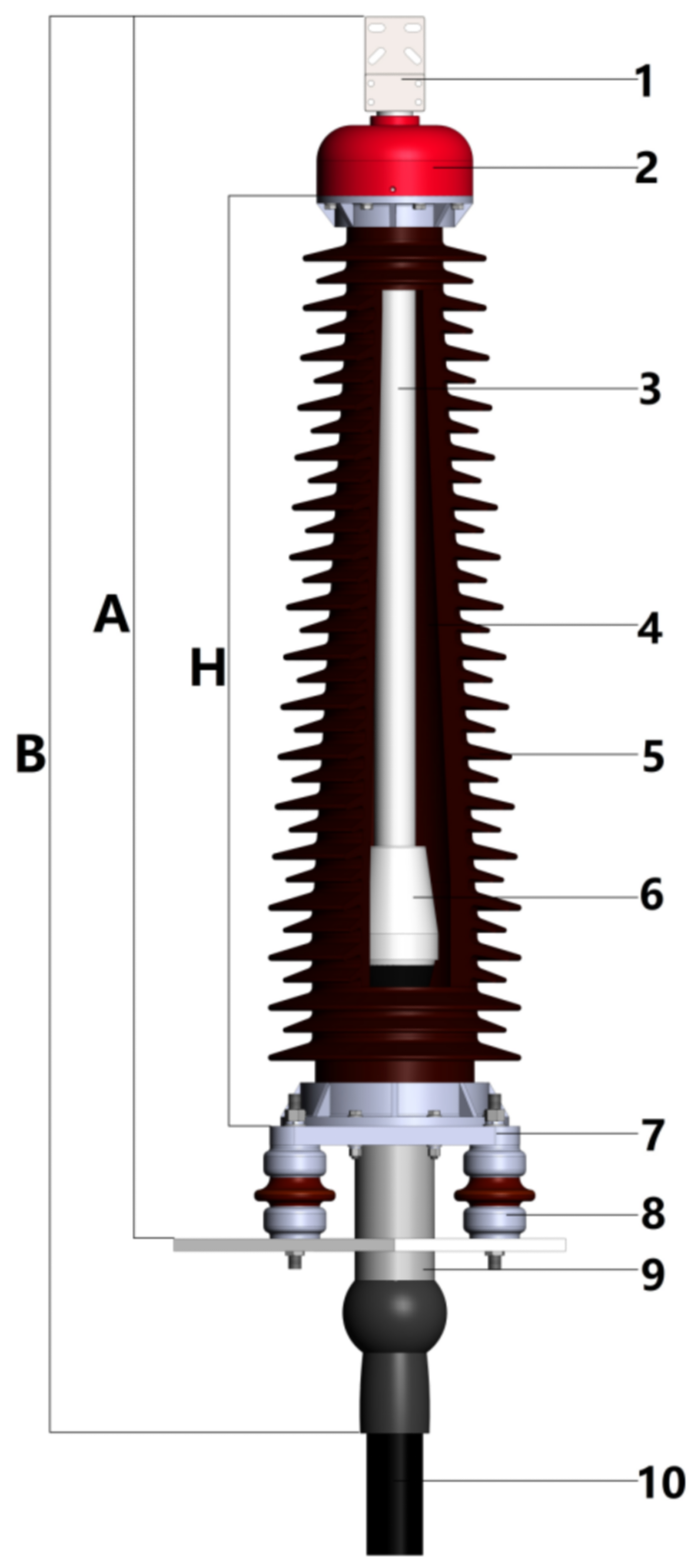

1. Clamp de salida 2. Escudo de clasificación 3. Aislamiento del núcleo 4. Polyisobutylen 5. Buje de porcelana 6. Cono de estrés 7. Placa fija 8. Aislador de soporte 9. Tubo de cola 10. Cable de cable
S ize mm | 48/66kV | 64/110kV | 80/138kV | 127/220kv |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Distancia de arrastre | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Descripción | del parámetro |
|---|---|
| Voltaje nominal (Ur) | Voltaje del sistema (por ejemplo, 11 kV, 33 kV, 132 kV) |
| Voltaje de soporte de impulso de rayo (bil) | Voltaje máximo El buje puede soportar (por ejemplo, 95 kV para sistemas de 11 kV, 550 kV para 132 kV) |
| Voltaje de soporte de frecuencia de potencia (1 minuto de CA) | Voltaje de prueba de resistencia de CA de corta duración (por ejemplo, 28 kV para 11 kV, 230 kV para 132 kV) |
| Nivel de descarga parcial | PD máximo permitido (típicamente <10 pc para casquillos de HV) |
| Distancia de arrastre | Distancia de superficie mínima para evitar el flagever (depende del nivel de contaminación) |
| Pérdida dieléctrica (Tan δ) | Medida de la calidad del aislamiento (debe ser baja, por ejemplo, <0.5%) |

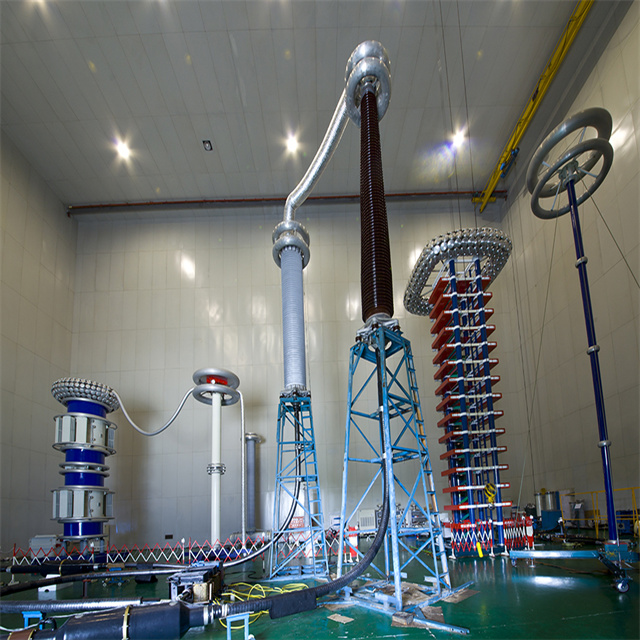

Artículo | Requisito de prueba | Tipo de prueba | Tipo de productos | ||||||
48/66 | 64/110 | 127/220 | Buje de porcelana | Autobús compuesto | Terminación de SIG | Directamente a través de la articulación aislante | Terminación de tipo seco suave | ||
Accesorios de sellado, buje de porcelana, buje compuesto | 0.25 ± 0.01MPA/1H, sin fuga | R | ✔ | ✔ | ✔ | — | — | ||
Buje epoxi | 0.6 ~ 0.7MPA/1H, sin fuga | ||||||||
Prueba de descarga parcial del cuerpo prefabricado | 72kV | 96kv | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de potencia de potencia del cuerpo prefabricado | 120kV | 160kV | 318kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 minutos, sin flashover sin desglose | |||||||||
Prueba de descarga parcial a temperatura ambiente | 72kV | 96kv | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de ciclismo térmico | 96kv | 128kV | 254kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 ciclos, sin flashover sin desglose | |||||||||
Descarga parcial a alta temperatura | 72kV | 96kv | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Descarga parcial en el fondo | |||||||||
Prueba de voltaje de impulso de iluminación y la posterior prueba de voltaje de potencia de potencia | 450kV | 550kV | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 veces, sin flashover sin desglose | |||||||||
120kV | 160kV | 318kV | |||||||
15 minutos, sin flashover sin desglose | |||||||||
Prueba de voltaje de inmersión en la vaina protectora externa de la articulación directa | 60/75kv Impacto Ambos extremos, 30/37.5kv Impacto Un extremo en el suelo | 60/95kvimpact Ambos extremos, 30/47.5kV Impacto un extremo al suelo | T | — | — | — | ✔ | — | |
Prueba de sellado después de instalar accesorios | 0.25 ± 0.01MPA/1H, sin fuga | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Prueba de voltaje de frecuencia de terminación al aire libre bajo lluvia | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1min, sin flashover sin desglose | |||||||||
Prueba de voltaje de aislante post | 20kV/1min, sin flashover sin desglose | T | ✔ | ✔ | — | — | — | ||
Prueba de interferencia de radio de terminación al aire libre | 61kV | 81kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
Interferencia de radio de 1 mHz, voltaje ≤450 μv | Interferencia de radio de 1MHz, voltaje ≤500 μV | ||||||||
Prueba de muestra de accesorios | Detectar el sistema de accesorios, sin errores significativos que funcionen en funcionamiento | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Prueba de voltaje de CC | / | 20kV/1 minutos entre el conductor interno y la pantalla metálica de la articulación, sin desglose | T | — | — | — | ✔ | — | |
Prueba de rendimiento de ajuste de soldadura de presión de conexión del poste del conductor (tubo) | Después de la copa, la resistencia total no es 1.2 veces más que la misma longitud y área de sección transversal del conductor | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
