Defina el voltaje CC nominal, la corriente CC y la potencia CC requeridas. Estos determinan el voltaje secundario del transformador y las clasificaciones de corriente, así como la configuración del circuito rectificador. Considere la capacidad de sobrecarga y el ciclo de trabajo.
Especifique el voltaje primario, la frecuencia (50 Hz o 60 Hz) y el número de fases. Confirme si la entrada proviene de un alimentador dedicado o de un bus compartido y si existe fluctuación o desequilibrio de voltaje.
Seleccione el número de pulso del rectificador:
6 pulsos: Simple, menor costo, mayor contenido armónico.
12 pulsos: Dos devanados secundarios con cambio de fase de 30°, armónicos reducidos.
24 pulsos: cuatro devanados secundarios, mayor reducción de armónicos, adecuado para grandes cargas de CC.
El número de pulso determina el número de devanados secundarios, ángulos de cambio de fase y conexiones de devanados.
Elija la conexión del devanado (por ejemplo, delta, estrella, zigzag) y el porcentaje de impedancia. La impedancia afecta la corriente de cortocircuito, el funcionamiento en paralelo y el intercambio de armónicos. Para transformadores de devanados múltiples, especifique el cambio de fase entre los devanados secundarios.
Seleccione según el entorno de instalación y el perfil de carga:
AN (Aire Natural): Para ambientes limpios, interiores y de capacidad baja a media.
AF (Aire Forzado): Mayor capacidad con ventiladores, interior.
ONAN (Oil Natural Air Natural): Inmerso en aceite, exterior o interior.
ONAF (Oil Natural Air Forced): Mayor capacidad, en baño de aceite con ventiladores.
OFAF (Oil Forced Air Forced): Muy alta capacidad, circulación forzada de aceite.
Refrigerado por agua: para densidad de potencia extremadamente alta o espacio restringido.
Especifique la clase de aislamiento (p. ej., Clase F, Clase H) y el aumento de temperatura permitido. Un mayor aumento de temperatura reduce el tamaño y el costo, pero puede afectar la vida. Considere la temperatura ambiente, la altitud y la ventilación.
Defina la pérdida sin carga y la pérdida de carga máximas permitidas. Los diseños de bajas pérdidas utilizan acero al silicio de alta calidad, geometría de núcleo optimizada y devanados de cobre de alta conductividad. Confirme si es necesario cumplir con estándares de eficiencia específicos (por ejemplo, IEC 60076-20, GB 20052).
Interior/Exterior: Afecta el recinto, la refrigeración y el grado de protección.
Altitud: Por encima de 1000 m se requiere reducción de potencia o aislamiento especial.
Temperatura ambiente: La temperatura ambiente alta reduce la capacidad; La temperatura ambiente baja afecta la viscosidad del aceite.
Humedad y contaminación: Especificar distancia de fuga y protección contra la corrosión.
Carga sísmica y de viento: Para instalación en exteriores, confirmar diseño mecánico.
Especifique los estándares aplicables: IEC 60076, GB 1094, IEEE C57.12.00, etc. Las pruebas de rutina incluyen resistencia del devanado, relación, impedancia, pérdida sin carga, pérdida de carga, pruebas dieléctricas y aumento de temperatura. Las pruebas de tipo pueden incluir impulsos de rayos, cortocircuitos y mediciones de armónicos.
Confirme el espacio, la altura y el peso permitidos para el transporte y la instalación. Para unidades sumergidas en aceite, considere el volumen de aceite y el acceso para mantenimiento. Para el tipo seco, considere el espacio libre para enfriar.
| Parámetro | Unidad | Rango típico / Opción |
|---|---|---|
| Tipo | — | Transformador rectificador, tipo seco o sumergido en aceite |
| Tensión CC nominal | V | 50 – 2000 |
| Corriente CC nominal | A | 100 – 100.000 |
| Potencia CC nominal | kilovatios | 50 – 200.000 |
| Voltaje primario | KV | 0,4 – 220 |
| Frecuencia | Hz | 50 / 60 |
| Número de fases | — | 3 |
| Número de pulso del rectificador | — | 6, 12, 24 o personalizado |
| Devanados secundarios | — | 1 – 4 o más |
| Cambio de fase | ° | 0 – 30 (entre devanados) |
| Material de bobinado | — | Cobre / Aluminio |
| Material del núcleo | — | Acero al silicio de grano orientado |
| Método de enfriamiento | — | AN, AF, ONAN, ONAF, OFAF, refrigerado por agua |
| Clase de aislamiento | — | F/H |
| Aumento de temperatura | K | 60 – 100 (personalizado) |
| Impedancia | % | 4 – 12 (personalizado) |
| Pérdida sin carga | kilovatios | Según diseño y estándar |
| Pérdida de carga | kilovatios | Según diseño y estándar |
| Eficiencia | % | ≥ 98 (con carga nominal) |
| Grado de protección | IP | IP00 – IP54 |
| Altitud | m | ≤ 1000 (estándar); >1000 con reducción de potencia |
| Temperatura ambiente | °C | -25 a +45 (estándar) |
| Estándares | — | IEC 60076, GB 1094, IEEE C57.12.00 |
| Instalación | — | Interior/Exterior |
Nota: Todos los parámetros se pueden personalizar según los requisitos de la aplicación. Confirme los datos de diseño reales antes de realizar el pedido.
Sistemas rectificadores de electrólisis y galvanoplastia.
Fundición de aluminio, cobre y zinc.
Hornos de arco CC y calentamiento por inducción.
Suministro de energía de tracción para ferrocarriles y metros.
Accionamientos CC para laminadores y máquinas de papel
Producción de hidrógeno y procesos electroquímicos.
Instalaciones de investigación y pruebas de CC de alta potencia

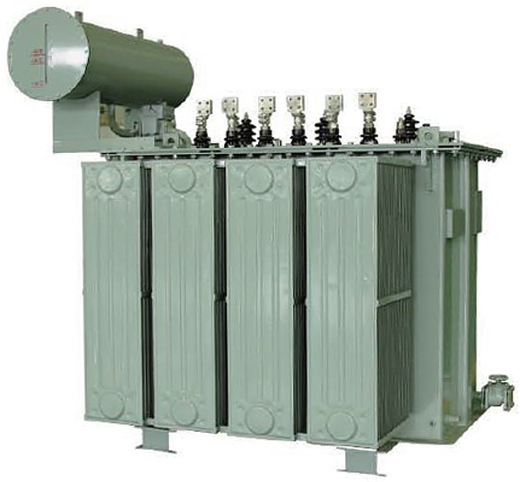

Transformador rectificador

El rectificador transformadores es la potencia del equipo rectificador, la mayoría de la fuente de alimentación de CC y la fuente de alimentación de CC del sistema electrónico es suministrada por la red de CA y el equipo compuesto por los transformadores y rectificadores del rectificador. Por lo tanto, el transformador del rectificador se usa ampliamente en la elección electro química, la acción de electricidad, la transmisión de potencia de CC, la conversión de frecuencia y la potencia del rectificador de la industria. Todos estos transformadores son productos de baja pérdida y ahorro de energía y podrían estar diseñados especiales de acuerdo con el requisito del cliente.
1. Temperatura ambiente: temperatura máxima, +40 ° C, temperatura min, -30 ° (revise si está más allá del rango)
2. Altitud: < 1000m (aumento de la temperatura y distancia de aislamiento externo se modificará si> 1000m)
3. Humedad relativa: < 90% (25 ℃)
4.Clase de contaminación externa: 4
