Una fábrica de accesorios para cables debe elegir el equipo de prueba a partir de los riesgos del producto y de las reclamaciones de liberación, no de una lista de verificación genérica de laboratorio. El equipo necesario para ensamblar un kit de conectores de baja tensión es diferente del equipo necesario para verificar terminaciones de media tensión o uniones de alta tensión. Sin embargo, toda fábrica seria comparte el mismo objetivo: debe identificar materiales, controlar dimensiones críticas y pasos de ensamblaje, detectar productos inaceptables antes del envío y conservar registros creíbles. Esta guía separa las capas esenciales de los equipos de prueba de accesorios de cables para que un fabricante pueda invertir en capacidades útiles sin confundir instrumentos costosos con un sistema de calidad eficaz.
Comience con la especificación del producto, la interfaz del cable, la clase de voltaje y los criterios de aceptación del cliente; ellos determinan el plan de prueba.
Desarrolle capacidades en capas: inspección entrante, control durante el proceso, verificaciones finales o de rutina, soporte de desarrollo y acceso a pruebas de calificación especializadas.
Preste tanta atención a los accesorios de prueba, la calibración, la seguridad y los registros como al instrumento de prueba en sí.
No utilice una verificación eléctrica final como sustituto del control de la identidad del material, las dimensiones, la limpieza o la secuencia de ensamblaje.
La subcontratación de pruebas especializadas puede ser sensata, pero la responsabilidad de las pruebas del producto sigue siendo del fabricante.
Los accesorios para cables funcionan en la conexión entre el cable y el equipo o entre secciones de cable. Dependiendo del producto, necesitan mantener la continuidad eléctrica, el rendimiento del aislamiento, la continuidad de la pantalla o de la tierra, el control de campo, el sellado y la integridad mecánica. Por tanto, los controles de una fábrica deberían responder a tres preguntas distintas.
Primero, ¿los materiales entrantes y los componentes comprados son los artículos correctos y aprobados? En segundo lugar, ¿creó la producción la geometría y las condiciones de montaje previstas? En tercer lugar, ¿el producto terminado cumple con los criterios de liberación definidos? Las dos primeras preguntas suelen ser dónde se detienen las fallas evitables. Un laboratorio que solo realiza una prueba final puede pasar por alto la sustitución del proveedor, el cuerpo moldeado dañado, el conector incorrecto, el kit incompleto o la orientación incorrecta del ensamblaje que creó el riesgo.

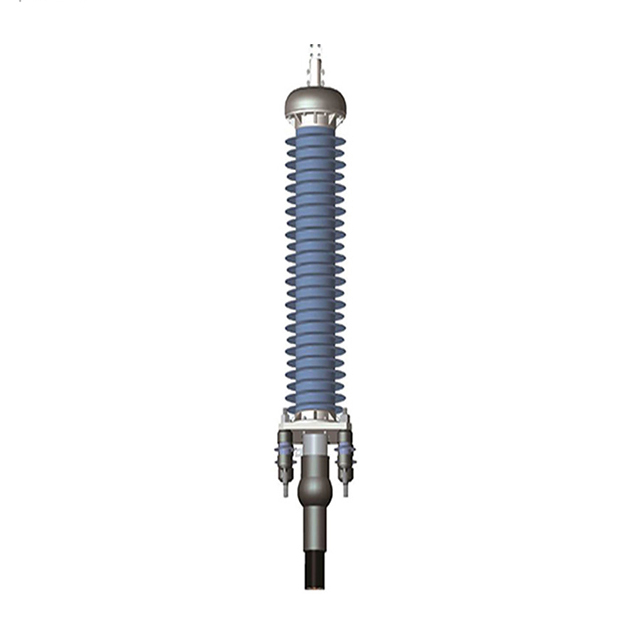

El alcance de la prueba debe seguir el producto. Los accesorios de cable 4E incluyen productos de media tensión en el rango de 6 kV a 35 kV y accesorios de alta tensión para 66 kV y superiores. Esas categorías de productos no pueden compartir razonablemente un único supuesto de prueba universal. El plan de prueba, las disposiciones de seguridad, los accesorios y la ruta de calificación externa deben revisarse por separado para cada familia autorizada.
La inspección entrante evita que una fábrica incorpore problemas de calidad en cada unidad. Comienza con la identificación: número de pieza, revisión, aprobación del proveedor, número de lote, cantidad, condición y requisitos de almacenamiento. La profundidad de inspección debe reflejar la función del componente. Un cuerpo aislante moldeado, un componente de control de tensión, un conector, una pieza de sellado o un elemento de pantalla conductora críticos merecen un método de verificación definido. Los consumibles simples pueden requerir un control de identidad y vida útil en lugar de una prueba compleja.
Los equipos esenciales de inspección de entrada comúnmente incluyen instrumentos dimensionales calibrados, medidores adecuados, ayudas de inspección visual, básculas cuando la cantidad de material o el peso del kit son importantes, herramientas de etiquetado o códigos de barras y almacenamiento protegido de retención de muestras. El rango de medición exacto y la resolución deben seleccionarse a partir de dibujos y tolerancias. Comprar un dispositivo de alta resolución sin un método para colocar la parte flexible de manera consistente no genera una medición confiable.
La condición del material también es una entrada de prueba. Los componentes elastoméricos pueden dañarse por una mala manipulación, contaminación o deformación. Los adhesivos, masillas, materiales de limpieza y ciertos compuestos pueden tener límites ambientales o de vida útil. Establezca un sistema de estado que separe el material aceptado, rechazado, en espera y aún no inspeccionado. Es económico en comparación con un reclamo de campo y brinda a los auditores una ruta visible desde el lote entregado hasta el kit terminado.
El control durante el proceso debe verificar lo que ya no se puede ver o corregir más adelante. Para una terminación o unión, esto podría incluir la orientación del componente, la profundidad de inserción, la ubicación de una pieza de control de tensión, la instalación del conector, el ajuste de torsión o compresión, la colocación del sello, la limpieza de la interfaz o la finalización del contenido del kit. El método puede ser visual, dimensional, mecánico, eléctrico o digital, pero debe ser repetible y estar conectado a una regla de aceptación clara.
Los operadores necesitan accesorios y calibres diseñados para la pieza, no improvisados de memoria. Un medidor de pasa/no pasa puede ser más útil que un calibrador de uso general cuando verifica una única ubicación crítica de manera constante. Una herramienta con control de torsión puede necesitar configuraciones programadas, control de acceso y un plan de respuesta para un resultado fuera de rango. Un proceso de engarce puede necesitar la identificación del troquel, una secuencia definida y la inspección de la conexión resultante. Para los kits ensamblados manualmente, el escaneo de códigos de barras o una lista de selección verificada pueden evitar que un pequeño componente faltante se convierta en un problema para el cliente.
La fábrica debe registrar sólo información que pueda utilizar. Los formularios excesivos invitan a entradas poco confiables. Un registro sólido identifica el producto, lote, estación, operador o turno, instrumento o herramienta cuando sea relevante, resultado y disposición. Tendencia de los datos donde pueda revelar una desviación. Si una dimensión se acerca lentamente a un límite o una herramienta en particular genera retrabajos repetidos, se pueden tomar medidas antes de que una falla llegue a la prueba final.
Las pruebas de rutina son la evidencia utilizada para liberar el producto según el plan de fabricación acordado. El contenido exacto proviene de los requisitos aplicables del producto y del contrato del cliente. Puede incluir confirmación dimensional, continuidad eléctrica, verificaciones relacionadas con el aislamiento, inspección visual y de marcado, verificación del kit u otros exámenes definidos. No debe denominarse prueba de tipo simplemente porque se realiza con equipo eléctrico.
capa de prueba | Propósito principal | Categoría de equipo típico | Registro necesario |
|---|---|---|---|
inspección entrante | Confirmar la identidad, condición y características críticas de los artículos recibidos. | Medidores, ayudas visuales, básculas, herramientas de trazabilidad. | Lote del proveedor, resultado de aceptación, referencia de inspección. |
Control en proceso | Evite que los errores de ensamblaje o dimensionales se trasladen aguas abajo | Accesorios dedicados, herramientas de torsión o compresión, medidores de paso/no paso | ID de producto o lote, resultado de la estación, acción anormal |
liberación de rutina | Confirmar que cada producto o unidad de producción definida cumpla con los criterios de lanzamiento. | Equipos de prueba eléctricos específicos del producto, controles dimensionales y de embalaje. | Resultado de la prueba, identidad del instrumento o dispositivo, estado de la versión |
Verificación del desarrollo | Descubra si un diseño nuevo o modificado funciona según lo previsto | Accesorios especializados, equipos ambientales o mecánicos, herramientas de análisis. | Plan de pruebas, configuración, observaciones, conclusiones. |
Calificación formal | Demostrar desempeño bajo un protocolo externo o interno específico | Capacidad de alto voltaje de laboratorio acreditado o especialista | Informe, trazabilidad de muestras, configuración y revisión. |
Una fábrica de accesorios para cables debería definir explícitamente lo que significa una falla en una prueba de rutina. ¿El producto es reelaborable? ¿El evento requiere contención de lotes? ¿Se debe revisar un dispositivo? ¿Se requiere una revisión de ingeniería? Un sistema de prueba que simplemente muestra aprobado o reprobado sin un proceso de disposición está incompleto.
Cuando los requisitos del producto exigen pruebas de alto voltaje, el dispositivo de prueba debe diseñarse como un sistema de seguridad controlado. El equipo en sí es sólo un componente. El área necesita una segregación adecuada, indicaciones de advertencia, enclavamientos o acceso controlado apropiado al riesgo, disposiciones de puesta a tierra, procedimientos de emergencia, personal capacitado, inspección de cables y conexiones e instrucciones de operación documentadas. La fijación del producto también debe ser adecuada; un adaptador improvisado puede crear condiciones inseguras o lecturas sin sentido.
No especifique un equipo de prueba de alto voltaje únicamente por su salida máxima. Determine las pruebas previstas, la capacitancia o configuración del producto cuando sea relevante, las funciones de control y medición requeridas, el espacio disponible, las necesidades de accesorios, las normas de seguridad aplicables y el soporte de servicio. Luego cree un método de trabajo seguro y confírmelo durante la puesta en servicio. El área de prueba no debe convertirse en un atajo utilizado por personal no capacitado bajo presión de producción.
La dirección de la fábrica también debe comprender los límites de una prueba. Una verificación eléctrica de rutina puede proporcionar evidencia valiosa de fugas, pero no prueba todas las condiciones de campo a largo plazo. Por eso existen pruebas formales de tipo y desarrollo. En la literatura técnica sobre pruebas de accesorios de cables, las pruebas de desarrollo, las pruebas de rutina y las pruebas de tipo se tratan como categorías separadas; una fábrica debería mantener la misma distinción en su propia matriz de pruebas.
Los nuevos productos y los cambios significativos necesitan una ruta de verificación que vaya más allá del control rutinario de la producción. Dependiendo del producto, esto puede implicar una evaluación eléctrica, térmica, mecánica, ambiental o relacionada con la instalación según un estándar definido o una especificación del cliente. Una nueva empresa no necesita necesariamente poseer todos los equipos especializados. Los laboratorios externos acreditados y los socios especialistas pueden ofrecer una mejor ruta durante el desarrollo inicial.
La subcontratación no transfiere la responsabilidad del diseño. El fabricante debe controlar la configuración de la muestra, la revisión de los planos, los materiales, la trazabilidad del lote, las instrucciones de preparación, la solicitud de prueba, las desviaciones, la revisión del informe y el enlace del informe a la versión de producción publicada. Si un molde, material, conector, configuración del proceso o geometría cambia materialmente, evalúe si la evidencia existente aún se aplica. Un informe de calificación para una configuración anterior no es un certificado general para todas las variantes futuras.

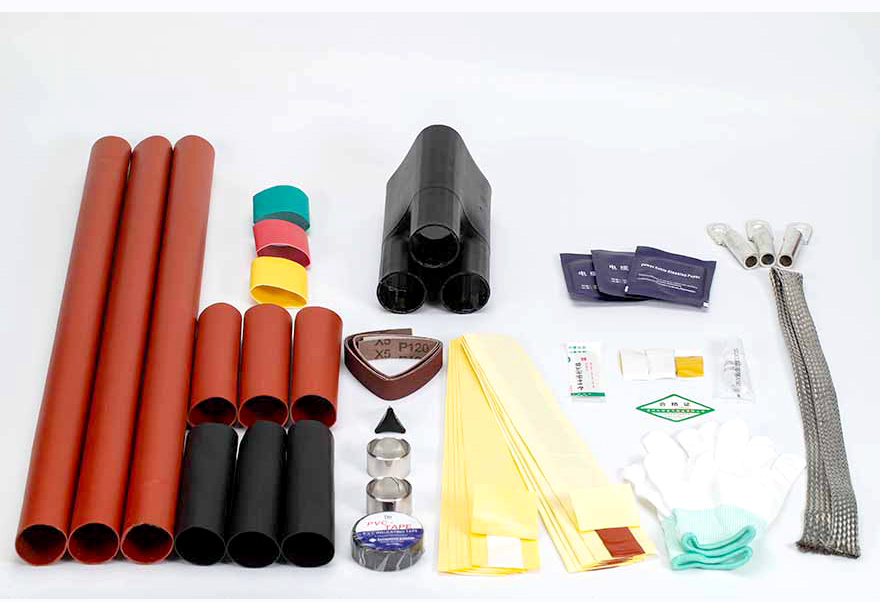

Esto es especialmente relevante para familias de accesorios complejas. Una gama de terminaciones de cable 4E cubre opciones termocontraíbles, contraíbles en frío y moldeadas. Cada tecnología puede requerir diferentes muestras, accesorios y condiciones de validación. El plan de pruebas de una fábrica debe ser tan específico como la arquitectura del producto.
Un instrumento sólo es útil si la fábrica sabe que es adecuado y está calibrado. Mantenga un registro de calibración que registre la identidad del activo, la ubicación, el rango, el estado, la fecha de vencimiento y la acción cuando un artículo está vencido o se encuentra fuera de tolerancia. Marque claramente los instrumentos para que los operadores puedan ver si están disponibles para su uso. Mantener calibres maestros o estándares de referencia cuando el proceso los requiera.
La disciplina del sistema de medición también significa evaluar el dispositivo y el método. Los componentes flexibles, curvos o blandos pueden dar lecturas diferentes cuando se sostienen de manera diferente. Si una dimensión es crítica, defina el dato, el punto de contacto, la presión, el entorno si es relevante y la condición de la muestra. Ejecute un estudio de repetibilidad simple con más de un operador cuando sea práctico. El resultado puede mostrar que el problema no es el calibre sino el método.
El mismo enfoque se aplica a los dispositivos de prueba eléctricos. Identifique el dispositivo por número de pieza y revisión, inspecciónelo, protéjalo contra daños y conserve la configuración en el registro de prueba. Si un resultado cambia inesperadamente, la investigación debe considerar el producto, el instrumento, el dispositivo, el juego de cables y el método en lugar de asumir que el producto siempre tiene la culpa.
El mejor sistema de datos es aquel que vincula de manera confiable el producto terminado con su evidencia. Una implementación básica puede utilizar registros en papel controlados y etiquetas de lote; una operación más grande puede utilizar códigos de barras y un sistema de fabricación. Cualquiera de los enfoques debe preservar la misma cadena: pedido del cliente u orden de producción, kit terminado, lista de materiales, lotes de materiales, registros clave del proceso, resultado de la prueba, decisión de liberación y envío.
Utilice los paneles con cuidado. Realice un seguimiento de las medidas que respaldan las decisiones, como la tasa de rechazo entrante, el rendimiento del primer paso, la causa del retrabajo, la falla de la prueba por estación, el estado de calibración, la tasa de problemas del proveedor y las devoluciones de los clientes. No cree una larga lista de métricas sin propiedad. Un defecto recurrente debe desencadenar la contención, el análisis de la causa raíz, la acción correctiva, la revisión de la efectividad y una actualización documentada cuando sea necesario.
Para una planta en crecimiento, esta información ayuda a priorizar la inversión. La variación repetida del ensamblaje puede justificar una mejor fijación. Las largas colas de prueba pueden justificar una segunda estación de prueba. La variación del proveedor puede justificar controles entrantes más estrictos o una revisión de calificación. Los datos deberían hacer que la fábrica sea más inteligente, no simplemente más documentada.
Comience por redactar la matriz de prueba del producto lanzado. Enumere cada familia de productos, característica crítica, etapa de inspección, método, equipo o accesorio, criterio de aceptación, registro y función responsable. Úselo para decidir la primera lista de compras. La lista inicial debe respaldar la inspección de recepción segura, el ensamblaje repetible, la liberación rutinaria controlada y registros confiables.
A continuación, especifique cada estación de prueba como un paquete: instrumento, accesorio del producto, instrucciones de trabajo, plan de calibración, disposición de seguridad, captura de datos, repuestos y prueba de puesta en servicio. Esto evita el problema común de comprar un instrumento capaz sin una forma segura o repetible de usarlo en el producto. Luego, planifique el desarrollo y el acceso a las pruebas de tipo para cada familia antes de que el equipo de ventas haga afirmaciones sobre el rendimiento.
Finalmente, revise la lista después de la compilación piloto. Algunos equipos resultarán esenciales; Es mejor aplazar otros puntos. La prioridad es no llenar un laboratorio. Su objetivo es hacer que cada unidad liberada sea rastreable, ensamblada adecuadamente y respaldada por pruebas apropiadas.
El equipo de prueba adecuado para una fábrica de accesorios para cables es un sistema conectado de métodos, personas, accesorios, instrumentos, registros y controles de seguridad. La inspección entrante protege el proceso, las verificaciones durante el proceso protegen las interfaces críticas, las pruebas de rutina protegen la liberación y las pruebas de desarrollo o tipo protegen la declaración del producto. 4E puede ayudar a los fabricantes que necesitan alinear el alcance de los accesorios para cables, la planificación de la fábrica y la preparación para la producción. Invierta primero en los controles que permitan que una nueva línea produzca el mismo producto aceptable una y otra vez; agregue capacidad especializada cuando la estrategia y el volumen del producto lo hagan valioso.
No. Necesita un control de rutina adecuado para los productos que comercializa y una ruta definida para realizar pruebas especializadas cuando sea necesario. Algunos trabajos de calificación formal se pueden realizar externamente, siempre que se controlen las muestras, las configuraciones y los informes.
Verificar identidad, revisión, lote, condición, estado de almacenamiento y las características críticas especificadas por el plan de inspección aprobado. El plan debe centrarse en las características que afectan el ajuste, el aislamiento, el sellado o el rendimiento del ensamblaje.
No. La inspección visual puede detectar daños, componentes faltantes o defectos de ensamblaje obvios, pero no puede probar todas las características eléctricas. Debería ser parte de un plan de control específico del producto.
Utilice un intervalo basado en el instrumento, su uso, riesgo, orientación del fabricante e historial previo. La fábrica también debe proteger el equipo contra daños y retirarlo del uso cuando su estado no esté claro.
Los accesorios posicionan el producto y crean la interfaz entre el instrumento y el elemento de prueba. Un dispositivo deficiente o dañado puede crear condiciones inseguras, resultados falsos o mediciones inconsistentes incluso cuando el instrumento en sí es capaz.
Conserve la identidad del producto o lote, la fecha, el resultado, el método aplicable, la estación de prueba o la identidad del dispositivo cuando sea relevante, el operador o revisor, y la decisión de liberación o disposición. Vincule el registro con el material y el historial de producción.
