Elegir un transformador de distribución para una instalación industrial es una decisión de diseño del sistema, no una comparación de catálogos. El transformador debe suministrar la carga operativa real y al mismo tiempo adaptarse al voltaje del sitio, el entorno de instalación, la disposición de protección, los supuestos de servicio de falla, el modelo de mantenimiento y el plan de expansión. Una unidad de gran tamaño puede aumentar los costos y funcionar de manera ineficiente con una carga muy liviana; una unidad de tamaño insuficiente o mal adaptada puede limitar la producción, crear una caída de voltaje inaceptable o reducir la vida útil del equipo. Esta guía brinda a los propietarios de instalaciones, ingenieros y equipos de adquisiciones una forma disciplinada de convertir la información de carga en una especificación defendible del transformador.
Comience con datos de carga medidos o bien documentados, incluida la demanda, la diversidad, el arranque del motor, los armónicos y el crecimiento planificado.
Seleccione kVA del perfil operativo real de la instalación, no simplemente sumando todas las clasificaciones de la placa de identificación.
Confirme los voltajes primario y secundario, el grupo vectorial, la impedancia, la disposición del neutro y la coordinación de protección como un sistema completo.
Haga coincidir el tipo de transformador y el gabinete con la ubicación interior o exterior, la estrategia contra incendios, la exposición ambiental, el espacio y la capacidad de mantenimiento.
Compare las consecuencias del ciclo de vida, como las pérdidas de energía, el riesgo de tiempo de inactividad, el acceso y el servicio, en lugar de centrarse únicamente en el precio de compra.
Un sitio industrial rara vez tiene una carga constante. Puede tener motores que arrancan en diferentes momentos, variadores de velocidad, equipos de soldadura, calentamiento de procesos, compresores, bombas, iluminación, cargas de control, carga de baterías y futuros equipos de producción. Un proceso de selección útil comienza con la creación de un programa de carga que registre la clasificación del equipo, la demanda operativa normal, la simultaneidad esperada, las horas de funcionamiento, el factor de potencia cuando se conozca, el comportamiento de arranque del motor, la contribución armónica y las adiciones planificadas.
Los totales de las placas de identificación por sí solos pueden ser engañosos. Algunas cargas funcionan sólo ocasionalmente, mientras que otras funcionan continuamente. Una planta con varios motores grandes puede tener una demanda modesta y constante, pero demandar eventos de arranque. Una instalación con cargas electrónicas de potencia puede necesitar atención especial a los efectos armónicos y al rendimiento térmico. Una buena evaluación de la carga utiliza datos de intervalos medidos cuando el sitio ya existe; para un sitio nuevo, utiliza información de diseño de procesos y suposiciones conservadoras y documentadas que pueden revisarse en la puesta en servicio.
El cálculo se puede expresar en texto plano como: kVA del transformador = kW conectado × factor de demanda / (factor de potencia × factor de carga planificado). Esta es una relación de planificación, no un sustituto de un estudio de ingeniería. El factor de demanda, el factor de potencia y el factor de carga planificado deben elegirse del perfil real de la instalación. Luego, el valor preliminar resultante debe probarse comparándolo con el arranque del motor, los armónicos, las condiciones ambientales, la redundancia requerida y el crecimiento futuro de la carga.
Separe la carga de las instalaciones en grupos que se comporten de manera diferente. La carga de proceso base, la carga de proceso intermitente, las cargas de motor, las cargas no lineales, las cargas esenciales, los servicios del edificio y las cargas futuras a menudo merecen filas separadas. Identificar las condiciones de producción que crean la mayor demanda simultánea. Un promedio de turnos inactivos puede ser útil para la planificación energética, pero no debería determinar el tamaño del transformador para un turno de producción completo.
Haga preguntas prácticas a los equipos operativos. ¿Qué motores arrancan a través de la línea y cuáles utilizan arrancadores suaves o variadores? ¿Se pueden secuenciar los inicios? ¿Un horno o compresor funciona con otra carga importante? ¿Ya se ha aprobado una futura gran línea de producción? ¿Se espera que la instalación crezca mediante un segundo transformador o una sola unidad más grande? Estas respuestas son más valiosas que un porcentaje arbitrario de capacidad excedente.
Considere también cómo responden el suministro de servicios públicos y el sistema aguas abajo a los cambios de carga. La caída de voltaje durante el arranque, el nivel de falla disponible, la configuración del dispositivo de protección y las longitudes de los cables influyen en el desempeño aceptable de un transformador nominalmente adecuado. La selección del transformador debe coordinarse con el tablero, los conductores, la protección, la puesta a tierra y la mitigación de la calidad de la energía en lugar de tratarse como una compra aislada.
Una vez identificada una clasificación preliminar, conviértala en una especificación eléctrica completa. El voltaje primario debe coincidir con el suministro disponible. El voltaje secundario debe coincidir con el sistema y el equipo de utilización. La frecuencia, la disposición de las fases, los requisitos de derivación, el grupo de vectores, la configuración del neutro, la impedancia, el nivel de aislamiento y la disposición de las conexiones pueden ser importantes. Los valores correctos no son universales; siguen la red local, el diseño de distribución de las instalaciones y los requisitos de equipo.
La impedancia del transformador es un buen ejemplo. Influye en la regulación de tensión y en el comportamiento de cortocircuito, por lo que afecta tanto al funcionamiento normal como a la coordinación de los dispositivos de protección. Cambiar la impedancia para resolver un problema puede crear otro. De manera similar, una disposición neutral influye en el diseño de puesta a tierra y protección. Estas opciones deben ser revisadas por el ingeniero eléctrico responsable con los datos actuales del sistema en lugar de copiarlas de un proyecto anterior.
Elemento de selección | Pregunta para resolver | Por qué es importante | Evidencia a retener |
|---|---|---|---|
Clasificación y carga | ¿Cuál es el caso de demanda máxima, ciclo de trabajo y expansión? | Determina el margen térmico y la capacidad utilizable. | Calendario de carga y supuestos. |
Tensión primaria y secundaria | ¿Qué está disponible en sentido ascendente y qué se requiere en sentido descendente? | Evita interfaces de equipos incompatibles | Diagrama unifilar y datos de servicios públicos. |
Impedancia y servicio de falla | ¿Cómo afectará el transformador al rendimiento de la corriente y el voltaje de falla? | Soporta coordinación y calificaciones de equipos. | Estudio de cortocircuito y protección. |
Disposición sinuosa y neutral. | ¿Qué esquema de puesta a tierra y distribución se utiliza? | Influye en la protección y el funcionamiento aguas abajo. | Diseño de puesta a tierra y protección. |
Pérdidas y eficiencia | ¿Cuántas horas y con qué carga funcionará? | Afecta el costo operativo durante la vida útil del activo. | Datos de pérdida y perfil de carga. |
Entorno e instalación | ¿Sitio interior, exterior, corrosivo, caliente, polvoriento o restringido? | Determina el tipo, el recinto, los espacios libres y el mantenimiento. | Estudio del sitio y plano de instalación. |
La selección del transformador de distribución está estrechamente relacionada con el lugar donde vivirá la unidad. Una sala eléctrica interior puede priorizar la estrategia contra incendios, la ventilación, el acceso, el ruido, el espacio libre y las interfaces del edificio. Una instalación al aire libre puede priorizar la protección contra la intemperie, el rango de temperatura, la contaminación, la seguridad, la corrosión y el acceso mantenible. Un sitio industrial compacto puede favorecer un enfoque integrado que reduzca las interfaces de campo, mientras que un sitio más grande puede requerir equipos separados para adaptarse a la redundancia o la expansión por etapas.

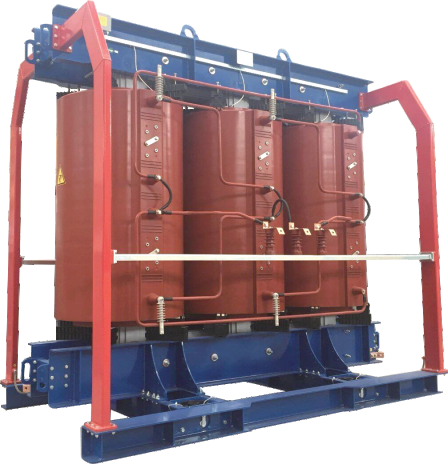

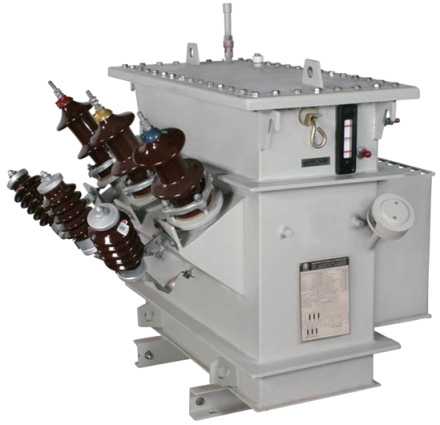

Los términos "tipo seco" y "inmerso en aceite" no deben utilizarse como abreviaturas de bueno o malo. Ambos pueden ser apropiados en la aplicación correcta. Los diseños de tipo seco a menudo se consideran cuando la instalación en interiores, las consideraciones contra incendios o los requisitos reducidos de manejo de fluidos son importantes. Los diseños sumergidos en aceite pueden ser una solución sólida cuando se abordan adecuadamente su instalación, contención, mantenimiento y consideraciones ambientales. La elección final debe basarse en la evaluación de riesgos y los requisitos del sitio, no en una preferencia genérica.
Para los sitios que se benefician de la distribución empaquetada, la solución de transformador prefabricado de 4E describe una disposición que integra equipos de alto voltaje, un transformador y equipos de bajo voltaje en compartimentos funcionales. Un equipo de proyecto aún debe verificar que se cumplan sus requisitos de voltaje, protección, envolvente, ambientales y de acceso antes de seleccionar una solución empaquetada.
El comportamiento del motor a menudo cambia los requisitos prácticos del transformador. Un arranque de motor grande puede causar una caída temporal de voltaje que afecta otras cargas, controles y estabilidad del proceso. La gravedad depende del método de arranque del motor, la impedancia del sistema, las características del transformador, el tendido del cable y la carga simultánea. Una instalación puede reducir el problema secuenciando los arranques, utilizando el equipo de arranque adecuado, revisando la arquitectura de distribución o seleccionando una especificación de transformador que se adapte a la tarea. La respuesta debería provenir de un estudio, no de una regla general.
También merecen atención las cargas no lineales. Los variadores de velocidad, los rectificadores, los sistemas UPS, los equipos de soldadura y algunas cargas electrónicas pueden introducir corrientes armónicas. Los armónicos pueden aumentar el calentamiento y afectar la forma de onda de voltaje. El equipo de diseño debe cuantificar el espectro de carga probable, confirmar la orientación del fabricante del transformador para el servicio previsto y coordinar la mitigación con el diseño de distribución. No es suficiente suponer que una clasificación nominal de kVA cubre todas las formas de onda.
La corrección del factor de potencia puede alterar el perfil de corriente y demanda, pero debe diseñarse teniendo en cuenta los armónicos y el comportamiento de conmutación de la instalación. Trate la calidad de la energía como parte del modelo de carga desde el principio. Es mucho más fácil reservar espacio, definir puntos de monitoreo y coordinar equipos en la etapa de diseño que modernizarlos para solucionar un problema operativo disruptivo.
La continuidad del servicio deseada puede conducir a una solución diferente a la simple determinación del tamaño de la carga máxima. Un sitio con una ventana de apagado tolerable puede aceptar un transformador con mantenimiento planificado. Una instalación con un proceso crítico puede necesitar seccionalización, una estrategia de repuesto, un segundo transformador o un suministro dedicado para cargas esenciales. La redundancia es una decisión empresarial respaldada por el análisis eléctrico: depende del coste del tiempo de inactividad, la capacidad de deshacerse de la carga, el plazo de reparación y la naturaleza del proceso.
El crecimiento debe expresarse como escenarios específicos. En lugar de agregar un margen arbitrario, enumere las cargas de expansión aprobadas, su sincronización y su comportamiento eléctrico. Compare opciones como instalar un transformador más grande ahora, dejar espacio físico y eléctrico para un segundo transformador o utilizar una disposición empaquetada modular. Incluye implicaciones de conmutación, protección, cables, civiles y de control. El costo inicial más bajo puede volverse costoso si la próxima expansión requiere un cierre y una reconstrucción importantes.
El precio de compra es sólo una parte de la propiedad del transformador. Revise las pérdidas sin carga y con carga, el perfil de carga esperado, el mantenimiento, las obras civiles de instalación, las necesidades de cerramiento, las medidas de contención o incendio, el acceso, la estrategia de repuestos, el soporte de servicio, el monitoreo y la exposición al tiempo de inactividad. Una unidad con un precio de compra más bajo pero mayores pérdidas puede resultar más cara durante un período de funcionamiento prolongado. Por el contrario, una opción con pérdidas inusualmente bajas puede no proporcionar valor si se dimensiona incorrectamente para el deber.
Solicite a los proveedores datos comparables sobre la misma base: clasificación, voltaje, impedancia, diseño de enfriamiento o aislamiento, pérdidas especificadas, accesorios, envolvente, documentación de prueba, alcance de entrega y exclusiones. Una comparación deja de ser confiable cuando una cotización incluye interfaces o accesorios de protección que otra excluye. Los equipos técnicos y comerciales deben utilizar una hoja de comparación controlada para que las desviaciones sean visibles.
La gama de productos de transformadores de 4E puede ser un punto de partida para analizar configuraciones de transformadores y subestaciones compactas. La especificación final debe compararse con el diagrama unifilar del proyecto y el servicio real de la instalación.
Una fuerte solicitud de cotización les dice a los proveedores potenciales qué debe hacer el transformador y cómo se demostrará su cumplimiento. Incluya la clasificación eléctrica y los voltajes, la frecuencia, el tipo de instalación, las condiciones ambientales y del sitio, las derivaciones requeridas, las expectativas de impedancia, la disposición del devanado y del neutro, los requisitos de aislamiento o enfriamiento, las necesidades del gabinete, los accesorios, el monitoreo, los terminales, los requisitos de prueba, la documentación, el embalaje, el soporte de puesta en marcha y los estándares aplicables o las especificaciones del cliente.
Indique las interfaces. Identifique las conexiones de bus o cable de entrada y salida, las limitaciones de espacio, la ruta de elevación, los cimientos o zócalo, el punto de conexión a tierra, los dispositivos de protección, las necesidades de monitoreo remoto y la autorización de mantenimiento. Comparta el diagrama unifilar actual y los datos del sitio bajo el proceso de control de documentos del proyecto. La ambigüedad en la etapa de cotización generalmente regresa como una variación, retraso o modificación de campo.
También se deben planificar pruebas de aceptación en fábrica y aceptación en sitio. La documentación de fábrica debe identificar la configuración suministrada y demostrar las pruebas acordadas. En el sitio, la inspección debe confirmar que la unidad entregada, los accesorios, las conexiones, los ajustes de protección, la conexión a tierra y las condiciones de instalación coinciden con el diseño. La energización deberá seguir los procedimientos y normas de seguridad aprobados por el proyecto.
El mejor transformador de distribución es aquel que se adapta a la carga real, la arquitectura del sistema, el entorno, el objetivo de confiabilidad y el plan futuro de la instalación. Comience con supuestos de carga medidos o defendibles, luego coordine la clasificación, el voltaje, la impedancia, la protección, el tipo de instalación y las implicaciones del ciclo de vida. Evite una decisión basada únicamente en el catálogo. Cuando el transformador se especifica como parte del sistema de distribución de energía industrial, la adquisición se vuelve más clara y la puesta en servicio se vuelve más predecible.
Comience con un cronograma de carga, aplique supuestos de demanda y diversidad justificados, tenga en cuenta el factor de potencia y luego pruebe el resultado preliminar con respecto al servicio inicial, los armónicos, las condiciones ambientales y el crecimiento planificado. Haga revisar la selección final con el estudio del sistema de instalaciones.
Agregue capacidad para cargas futuras definidas, incertidumbre que aún no se puede resolver o una estrategia de confiabilidad. Un margen arbitrario puede agregar costos sin resolver el requisito real de expansión o continuidad.
No. Las placas de identificación no muestran operación simultánea, secuencia de arranque del motor, servicio operativo, contenido armónico ni crecimiento futuro. Esos factores pueden cambiar materialmente la selección.
Los diseños de tipo seco a menudo se consideran para sitios interiores o donde la estrategia contra incendios, el manejo de fluidos y las condiciones de mantenimiento los hacen adecuados. La elección aún debe considerar la carga, la ventilación, el medio ambiente, el ruido, el acceso y los requisitos del proyecto.
La impedancia afecta tanto el comportamiento del voltaje bajo carga como la corriente de falla disponible. Debe coordinarse con los requisitos de protección, conductores, aparamenta y arranque de motores de la instalación.
Proporcione el diagrama unifilar, los voltajes primario y secundario, el objetivo de clasificación, el entorno de instalación, el perfil de carga, la información de protección, los accesorios requeridos, los estándares, las limitaciones del sitio y los supuestos de expansión futura. Esto ayuda a los proveedores a presentar propuestas técnicamente comparables.
