Seleccionar un transformador para una subestación interior requiere más que elegir entre una construcción de tipo seco o sumergida en aceite. Ambos diseños pueden servir para aplicaciones industriales, comerciales, de servicios públicos y de infraestructura cuando sus condiciones de instalación están diseñadas adecuadamente. La decisión correcta depende de la estrategia contra incendios del edificio, la distribución de la habitación, la ventilación, el servicio de carga, las condiciones ambientales, las regulaciones locales, la capacidad de mantenimiento, el esquema de protección y la vida operativa esperada. Esta guía compara los factores de decisión prácticos para que los equipos de proyecto puedan elegir un transformador de subestación interior a partir de evidencia en lugar de una regla simplificada.
Comience con el edificio y el contexto de riesgo: compartimentación contra incendios, acceso, ventilación, drenaje o contención, ocupación y planificación de emergencias.
Compare soluciones instaladas completas, incluidos gabinetes, obras civiles, ventilación, protección, monitoreo y mantenimiento, no solo el precio de compra del transformador.
Los transformadores de tipo seco y los sumergidos en aceite tienen diferentes implicaciones de instalación; Ninguno de los dos es automáticamente superior para todas las aplicaciones en interiores.
Verifique el perfil de carga, el servicio armónico, las expectativas de ruido y las limitaciones de espacio antes de finalizar la especificación técnica.
Documente el fundamento de la selección con dibujos del sitio, códigos aplicables, evaluación de riesgos, datos del fabricante y el diseño eléctrico aprobado.
Una subestación interior coloca el transformador dentro de un entorno de edificio con personas, estructuras, servicios, rutas de escape y reglas de operación definidas. El equipo de diseño debe considerar cómo interactúa el transformador con el espacio circundante durante la operación normal, el mantenimiento y las condiciones anormales. Eso hace que la ingeniería del sitio sea tan importante como la calificación nominal.
Las preguntas iniciales son prácticas. ¿La subestación está en una sala eléctrica exclusiva o está integrada en un edificio ocupado? ¿Qué medidas de resistencia al fuego y separación se requieren? ¿Existe una ruta para la entrega, instalación, inspección, reemplazo y levantamiento? ¿Se puede eliminar el calor bajo la carga y las condiciones ambientales esperadas? ¿Hay suficiente espacio libre para terminaciones de cables, interruptores y mantenimiento seguro? ¿El edificio tiene requisitos de drenaje o contención? ¿Qué sucede si funciona un dispositivo de protección o se necesita una respuesta de emergencia?
Responda estas preguntas antes de preguntar qué tipo de transformador es el "mejor". Un producto puede ser técnicamente sólido pero no adaptarse a una habitación restringida. Por el contrario, una instalación más compleja puede ser apropiada cuando el diseño del edificio, la protección, el plan de mantenimiento y las tareas operativas se han coordinado desde el principio.
Un transformador de tipo seco utiliza devanados y sistemas de aislamiento sin un medio aislante líquido en la disposición del tanque principal. Los enfoques de construcción y refrigeración varían según el diseño, y la instalación final aún requiere ventilación, espacios libres, protección y acceso adecuados. Con frecuencia se evalúa para aplicaciones en interiores donde la estrategia contra incendios, la manipulación reducida de líquidos y la integración de la sala de equipos son importantes.

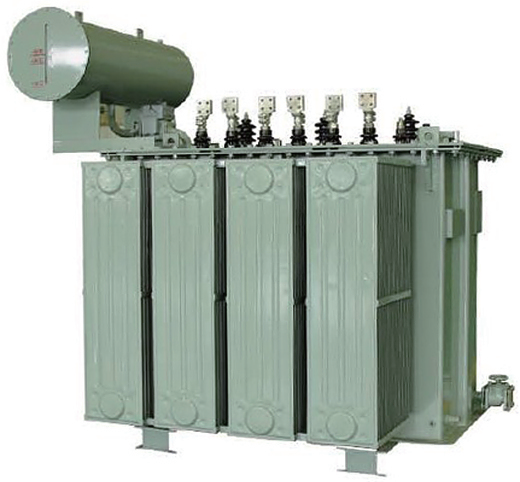

Un transformador sumergido en aceite utiliza líquido aislante como parte de su sistema de aislamiento y enfriamiento. Puede ser una opción sólida para muchas tareas de distribución, incluidas instalaciones donde su comportamiento térmico, rango de clasificación, práctica de servicio y características de ciclo de vida se adaptan al proyecto. Para uso en interiores, el proyecto debe abordar los requisitos de instalación relacionados con líquidos, medidas contra incendios, contención o drenaje cuando corresponda, acceso, monitoreo y obligaciones de los códigos locales.
La comparación no debe limitarse al medio. El diseño del fabricante, el sistema de aislamiento, la disposición de refrigeración, el recinto, la protección, el soporte de mantenimiento y las condiciones del proyecto son importantes. La afirmación de que un tipo es siempre más seguro, más barato o más eficiente ignora los requisitos que hacen aceptable una instalación en interiores.
Criterio de decisión | Consideraciones sobre transformadores de tipo seco | Consideraciones sobre transformadores sumergidos en aceite | pregunta del proyecto |
|---|---|---|---|
Estrategia contra incendios y construcción. | A menudo se evalúa cuando es deseable una manipulación reducida de líquidos; todavía necesita protección y diseño de la habitación | Requiere atención a los riesgos, la protección y las medidas de instalación relacionados con líquidos. | ¿Qué exigen los códigos locales y la evaluación de riesgos de construcción? |
Ventilación y calor | La ventilación de la habitación debe corresponder a las pérdidas y al servicio. | El diseño de la sala y la refrigeración debe adaptarse a la unidad y a la instalación. | ¿Puede la habitación controlar de manera confiable la temperatura durante la carga máxima? |
Espacio y acceso | Las dimensiones, las vías de ventilación y el acceso a la terminal varían según el diseño. | El tanque, los accesorios, la contención y el acceso al servicio pueden influir en el diseño | ¿Se puede instalar y mantener la unidad completa de forma segura? |
Modelo de mantenimiento | Requiere inspección y limpieza planificadas adecuadas a las condiciones del sitio. | Requiere inspección planificada, verificaciones de condición y procedimientos relacionados con líquidos | ¿Quién lo mantendrá y qué instalaciones están disponibles? |
Ambiente | El polvo, la humedad, la contaminación y la corrosión necesitan evaluación | Se aplican los mismos factores ambientales, además de las necesidades de recinto y contención. | ¿La habitación está limpia, seca, corrosiva o es de difícil acceso? |
Costo del ciclo de vida | Compare pérdidas, trabajos de instalación y necesidades de servicio durante la vida útil | Comparar los mismos factores, incluidas las medidas civiles y de protección. | ¿Qué solución completa se adapta al perfil de carga y al riesgo de tiempo de inactividad? |
Esta tabla es un marco de decisión, no un sustituto de la especificación del proyecto. Las condiciones que son rutinarias en una jurisdicción o industria pueden controlarse de manera diferente en otra. El ingeniero responsable debe alinear el transformador seleccionado y el diseño de la sala con las reglas aplicables y los requisitos de la aseguradora, la empresa de servicios públicos, el propietario o el cliente.
Para las subestaciones interiores, la seguridad contra incendios de transformadores es un sistema de prevención, detección, protección, separación, operación y respuesta a emergencias. El tipo de transformador es de una entrada. La construcción de la sala, las entradas de cables, el diseño de la ventilación, las barreras contra incendios, la detección, la estrategia de extinción cuando sea necesario, los dispositivos de protección, las condiciones de mantenimiento, la limpieza y los procedimientos del personal también influyen en el riesgo.
Evite afirmaciones aisladas como "sin mantenimiento" o "a prueba de fuego". Cada activo eléctrico necesita inspección y un entorno operativo gestionado. Los equipos de tipo seco pueden acumular polvo o verse afectados por contaminación, humedad o mala ventilación. Los equipos en baño de aceite requieren una gestión adecuada del líquido aislante y las medidas especificadas para la instalación. El equipo del proyecto debe realizar una revisión de riesgos documentada e involucrar a las autoridades o partes interesadas requeridas por el proyecto.
La misma disciplina se aplica a la protección eléctrica. La detección de fallas, la configuración de los relés, la clasificación del tablero, la conexión a tierra, la protección contra sobretensiones y la coordinación con los dispositivos aguas arriba y aguas abajo deben diseñarse como un solo sistema. Una buena elección de transformador no puede compensar una coordinación de protección inadecuada.
Las pérdidas del transformador aparecen como calor. En una habitación interior, ese calor debe gestionarse según las condiciones ambientales y el perfil operativo esperados del sitio. El diseño de ventilación debe considerar la carga máxima creíble del transformador, otras fuentes de calor como interruptores, rutas de aire, filtros o rejillas, presión ambiente, temperatura externa y modos de falla de cualquier sistema mecánico. No asuma que una habitación con rejilla tiene ventilación adecuada sin una verificación de ingeniería.
Planifique el mantenimiento y el acceso al cable al mismo tiempo. Los transformadores necesitan autorización para inspección, trabajos de conexión, limpieza, pruebas y eventual remoción o reemplazo. Los cables necesitan radio de curvatura, acceso a terminales, soporte y segregación. El tablero necesita espacio de apertura, retiro o mantenimiento de puertas cuando corresponda, y un área de trabajo segura. Una sala llena de gente puede ocupar el espacio de un dibujo, pero su funcionamiento resulta costoso o inseguro.
El ruido también merece una atención temprana. El transformador, la estructura del edificio, el montaje, las habitaciones adyacentes y el programa de funcionamiento influyen en lo que experimentan los ocupantes. Si la subestación está cerca de oficinas, espacios de atención médica, residencias o procesos sensibles al ruido, incluya las expectativas acústicas en el paquete de adquisiciones y revise la ruta de instalación para la transmisión a través de estructuras.
El transformador debe seleccionarse teniendo en cuenta cómo la instalación realmente utiliza la energía. Una carga base continua, una carga de proceso cíclica, grandes arranques de motor y una electrónica no lineal imponen diferentes demandas al sistema de distribución. Establezca la curva de carga esperada, la demanda máxima, el factor de potencia, la secuencia de arranque, el perfil armónico y las adiciones futuras. Confirmar la orientación técnica del fabricante para la tarea propuesta en lugar de confiar en una suposición de servicio genérica.
Los armónicos requieren especial cuidado. Los variadores, rectificadores, equipos UPS y otras cargas no lineales pueden cambiar el funcionamiento térmico de un transformador. El diseño eléctrico puede necesitar filtros, reactores, características adecuadas de diseño del transformador, monitoreo o cambios en la disposición de distribución. Estas medidas deben ser evaluadas por ingenieros calificados como parte del estudio completo de calidad de energía.
El margen de calificación debe reflejar una necesidad definida. Un margen puede respaldar un crecimiento conocido, condiciones ambientales elevadas o un plan de confiabilidad, pero simplemente elegir el transformador práctico más grande puede generar costos innecesarios y un funcionamiento deficiente con una carga muy liviana. Utilice el modelo de carga para comparar la demanda actual, las condiciones máximas creíbles y los escenarios futuros. Luego documente por qué la calificación seleccionada es apropiada.
El mantenimiento del transformador comienza con el acceso y la información. La instalación debe tener una forma segura de inspeccionar la unidad, aislarla, registrar observaciones y responder a anomalías. Los intervalos y las tareas de mantenimiento deben seguir la documentación del fabricante, el servicio real, el entorno del sitio y la estrategia de mantenimiento del propietario. Una sala eléctrica limpia, seca y bien administrada admite ambos tipos de transformadores.
Para instalaciones de transformadores de tipo seco, la inspección puede centrarse en la limpieza, signos de sobrecalentamiento, conexiones, rutas de enfriamiento, vibración, condición de las superficies aislantes y datos de monitoreo, según corresponda. Para instalaciones de transformadores sumergidos en aceite, el plan de mantenimiento también aborda el tanque y los accesorios, los sellos, los indicadores de condición y los procedimientos de gestión de líquidos relevantes para la unidad y las normas locales. Se deben planificar pruebas específicas y evaluaciones de condición con personal de servicio calificado.
No delegue la mantenibilidad al equipo de operaciones después de la entrega. Incluir rutas de acceso, disposiciones de elevación, estrategia de repuesto, entornos de protección, conexiones de monitoreo, registros y capacitación en el alcance del proyecto. Un transformador instalado es más fácil de manejar cuando las personas que lo reciben conocen sus indicaciones normales, respuesta de alarma, procedimiento de aislamiento y ruta de contacto de servicio.
El transformador interactúa con aparamenta, cables, protección, puesta a tierra, controles y potencialmente monitoreo remoto de alto y bajo voltaje. Cada interfaz necesita claridad. Confirme las clasificaciones de voltaje, disposiciones de terminales, terminaciones de cables, clasificaciones de servicio de fallas, disposición de puesta a tierra, lógica de relés, medición, alarmas y requisitos de comunicaciones. Un transformador no es un sistema de energía autónomo.

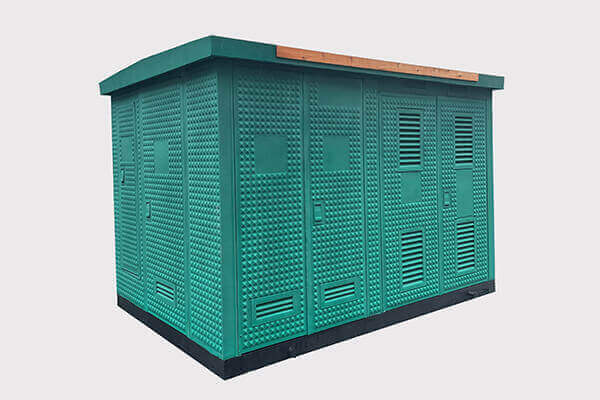

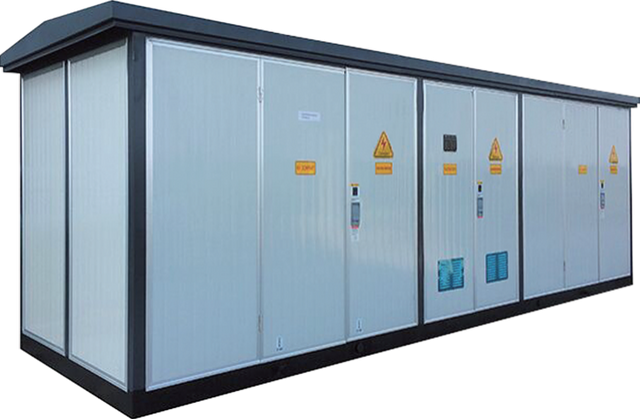

Cuando un enfoque compacto o prefabricado se adapta al sitio, puede simplificar algunas interfaces al reunir los componentes principales en un recinto coordinado. El producto transformador prefabricado de 4E describe áreas funcionales separadas para la distribución de alto voltaje, el transformador y la distribución de bajo voltaje. Un equipo de proyecto debe verificar todos los requisitos eléctricos, contra incendios, de acceso, ambientales y de servicios públicos específicos del sitio antes de decidir si una solución compacta es adecuada.
El seguimiento debe servir para una decisión operativa. La temperatura, la carga, las alarmas, el estado de conmutación y otras señales pueden ser valiosas si llegan a alguien que sabe qué hacer. Evite recopilar datos sin prioridades de alarma, procedimientos de respuesta y propiedad del mantenimiento. Para instalaciones críticas, el monitoreo y la gestión de condiciones pueden reducir las interrupciones sorpresivas cuando se vinculan a un plan operativo claro.
Cree una especificación controlada que registre los requisitos eléctricos y de instalación del proyecto. Incluya la clasificación, voltajes, frecuencia, disposición de conexión, impedancia, derivaciones, tipo de aislamiento o enfriamiento, pérdidas, condiciones ambientales, altitud cuando sea relevante, gabinete, ubicación interior, requisitos de ruido, interfaces de terminales, protección, monitoreo, documentación de prueba, accesorios, estándares, embalaje, restricciones de transporte y soporte de puesta en servicio.
Incluya dibujos de las habitaciones y el diagrama unifilar. Indique el acceso de mantenimiento deseado, la ruta de entrada de cables, las restricciones de elevación, los requisitos de cimentación, los supuestos de ventilación, la estrategia contra incendios, las disposiciones de drenaje o contención cuando corresponda, y la documentación requerida. Solicite a los proveedores que enumeren exclusiones y suposiciones. Esto convierte una cotización genérica en una comparación de soluciones completas.
Utilice actividades de aceptación en fábrica y en el sitio para verificar la configuración entregada. En el sitio, confirme las placas de identificación, la condición física, los accesorios, los arreglos de conexión, la conexión a tierra, los ajustes de protección, la condición de la habitación, la ventilación y los pasos de energización aprobados. Registre las desviaciones y ciérrelas antes de la operación de rutina. de 4E La gama de transformadores puede respaldar las discusiones iniciales sobre el producto, mientras que la decisión final del proyecto siempre debe seguir el diseño eléctrico aprobado.
Para una subestación interior, la mejor opción de transformador es la que se adapta al diseño completo del edificio y del sistema eléctrico. Las soluciones de transformadores de tipo seco y sumergidas en aceite tienen aplicaciones válidas, pero la selección debe basarse en la estrategia contra incendios, la ventilación, la distribución de la habitación, el servicio de carga, la protección, el mantenimiento y el valor del ciclo de vida. Utilice una comparación documentada, confirme los requisitos locales y especifique las interfaces con antelación. Ese enfoque evita un binario falso y produce una instalación que los operadores pueden mantener de forma segura durante su vida útil.
No. El tipo adecuado depende de la evaluación de riesgos del edificio, los requisitos locales, el servicio del transformador, el diseño de la sala, la protección, el plan de mantenimiento y las preferencias del propietario. Ambas opciones requieren una instalación de ingeniería.
Su instalación interior debe abordar las consideraciones pertinentes relacionadas con líquidos, incendio, contención o drenaje, protección y mantenimiento. Las disposiciones exactas dependen de la unidad, el sitio y las regulaciones aplicables.
Las necesidades de mantenimiento dependen del diseño específico, el entorno, la carga y las instrucciones del fabricante. No seleccione únicamente entre un reclamo de bajo mantenimiento; Revisar las tareas de inspección y servicio planificadas para la instalación real.
Las cargas no lineales pueden aumentar el estrés térmico e influir en la calidad del voltaje. Evalúe el espectro de carga y coordine la elección del transformador con el diseño de distribución y calidad de la energía.
Incluya la huella del transformador, los espacios libres, las rutas de ventilación, el acceso al tablero, las rutas de los cables, la puesta a tierra, las medidas contra incendios, la iluminación, el drenaje o la contención cuando corresponda, el espacio de trabajo seguro y una ruta para la instalación y el reemplazo.
Puede ser posible cuando la configuración del producto y las condiciones de construcción sean adecuadas, pero el proyecto debe verificar las dimensiones, la ventilación, la estrategia contra incendios, las interfaces eléctricas, el acceso y todos los códigos aplicables antes de la aprobación.
